Ở nhà xưởng mà độ ẩm đã ở mức 85–90%, theo công thức phun sương chỉ hạ thêm được khoảng 1–2 °C: nước chỉ hạ được nhiệt độ không khí tới nhiệt độ bầu ướt, và khi không khí gần bão hòa thì nhiệt độ bầu ướt sát nhiệt độ đang có. Theo công thức, ở 35 °C độ ẩm 40% phun sương hạ được tối đa khoảng 10,5 °C, còn ở 30 °C độ ẩm 90% chỉ khoảng 1,4 °C. Quạt trần công nghiệp HVLS không thêm hơi nước vào không khí; nó giúp sương bay hơi nhanh, trộn đều và giữ gió tại vị trí làm việc. Khi độ ẩm tại chỗ làm việc chạm 80%, mốc trên của QCVN 26:2016/BYT, nên tắt béc phun và để quạt chạy tiếp.
Ghép béc phun sương (đầu phun sương) với quạt là cách làm mát rẻ và quen thuộc ở nhà xưởng, trang trại, sân bãi. Nhiều chủ xưởng hỏi thêm: đã có hoặc sắp lắp quạt trần công nghiệp, có nên kéo thêm đường phun sương không. Câu trả lời phụ thuộc vào một con số mà ít ai đo trước khi lắp: độ ẩm tương đối của không khí trong xưởng. Bài này giải thích vì sao độ ẩm quyết định phun sương hạ được bao nhiêu độ, đưa ra bảng tra theo từng mức độ ẩm, đối chiếu với số liệu độ ẩm từng tháng ở Hà Nội và TP.HCM và với mốc 80% của QCVN 26:2016/BYT. Phần sau nói về vai trò của quạt trần HVLS khi chạy cùng phun sương, cách đặt béc phun để nước không chạm tới quạt và tủ điện, những ngành không nên phun sương, cách làm mát chuồng trại theo tài liệu khuyến nông, và việc vệ sinh nước phun. Số liệu bên ngoài được ghi nguồn; các con số do MEILILE tự tính được ghi rõ là tính toán, không phải số đo.
Phun sương làm mát bằng gì: nhiệt độ bầu ướt là giới hạn dưới
Phun sương làm mát theo đúng cơ chế của mồ hôi trên da: nước muốn chuyển thành hơi thì phải lấy nhiệt, và nhiệt đó lấy từ chính không khí xung quanh giọt nước. Giọt càng nhỏ thì bề mặt tiếp xúc càng lớn, bay hơi càng nhanh, nên béc phun cao áp tạo sương mịn hạ nhiệt độ không khí nhanh hơn vòi tưới. Cách làm mát này có tên chung là làm mát bay hơi, cùng họ với tấm làm mát (cooling pad) và quạt hơi nước.
Mấu chốt: không khí chỉ nhận thêm hơi nước tới mức bão hòa. Không khí càng khô thì càng còn nhiều chỗ cho hơi nước, nước bay hơi càng nhiều và nhiệt độ hạ càng sâu. Không khí đã gần bão hòa thì nước gần như không bay hơi thêm được nữa; giọt sương rơi xuống sàn, đọng trên mái, trên máy và trên hàng hóa thay vì biến thành hơi.
Giới hạn đó có một tên kỹ thuật: nhiệt độ bầu ướt. Đó là nhiệt độ mà một nhiệt kế có bầu bọc vải ướt chỉ ra khi nước trên vải bay hơi tự do, tức mức nhiệt độ mà không khí có thể hạ xuống tới nếu chỉ dùng nước để làm mát. Hướng dẫn làm mát bay hơi cho nhà kính của Sở Công nghiệp cơ bản bang New South Wales (Úc) ghi rõ nhiệt độ bầu ướt quyết định làm mát bay hơi có thể đưa không khí xuống thấp tới đâu, và cách làm mát này hiệu quả khi độ ẩm tương đối dưới 60%. Khoảng cách giữa nhiệt độ thường (nhiệt độ bầu khô) và nhiệt độ bầu ướt chính là trần của mọi hệ phun sương, dù béc tốt đến đâu, bơm áp cao đến đâu.
Trong thực tế, không hệ nào đạt hết trần đó. Sương không bay hơi hết trước khi rơi xuống, luồng khí mới từ cửa và mái liên tục đi vào, còn mái tôn và máy móc vẫn tiếp tục tỏa nhiệt. Vì vậy, trong bảng tra ở phần sau, ngoài giới hạn lý thuyết chúng tôi ghi thêm một cột ước ở hiệu suất bay hơi 80%, một giả định để dễ hình dung chứ không phải thông số của một thiết bị cụ thể.
Phun sương hạ nhiệt độ không khí, đo được bằng nhiệt kế. Quạt trần công nghiệp không hạ nhiệt độ không khí; nó làm người đứng trong luồng gió cảm thấy mát hơn vì mồ hôi bay hơi nhanh hơn. Hai con số này khác bản chất, được tính theo hai phương pháp khác nhau. Phần độ mát cảm nhận của gió được giải thích ở bài quạt làm mát được bao nhiêu độ, có công cụ tính theo phương pháp Cooling Effect của ASHRAE 55; bài này nói về phần nhiệt độ không khí thật sự giảm khi phun nước.

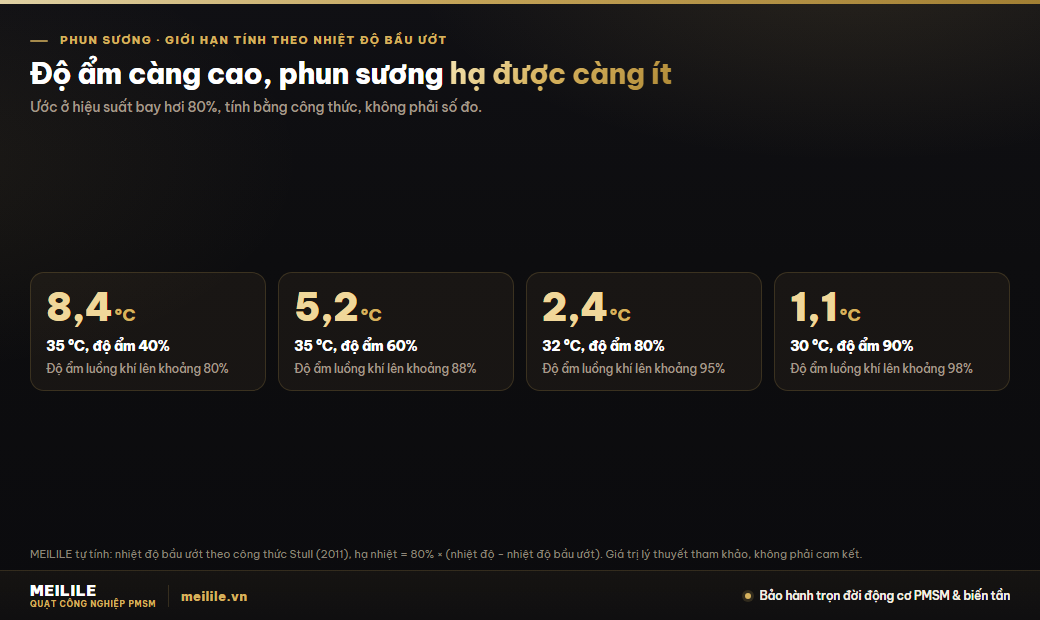

Bảng tra: độ ẩm bao nhiêu thì phun sương còn hạ được mấy độ
Bảng dưới do MEILILE tự tính cho tám trạng thái không khí thường gặp ở nhà xưởng Việt Nam mùa nóng. Nhiệt độ bầu ướt tính theo công thức thực nghiệm của Stull (2011), áp dụng cho áp suất khí quyển ở mặt đất. Cột thứ hai là giới hạn lý thuyết, bằng nhiệt độ không khí trừ nhiệt độ bầu ướt. Cột thứ ba là mức hạ khi giả định hiệu suất bay hơi 80%. Cột thứ tư là độ ẩm của luồng không khí sau khi đã hạ nhiệt như cột thứ ba, tính theo quá trình bay hơi đoạn nhiệt (nhiệt của không khí chuyển thành nhiệt hóa hơi của nước). Cột cuối là mức hạ còn lại nếu muốn luồng không khí đó không vượt độ ẩm 80%.
| Không khí trước khi phun | Giới hạn lý thuyết (°C) | Ước ở hiệu suất 80% (°C) | Độ ẩm luồng khí sau khi hạ | Hạ được nếu giữ độ ẩm ≤ 80% (°C) |
|---|---|---|---|---|
| 35 °C, độ ẩm 40% | 10,5 | 8,4 | khoảng 80% | 8,4 |
| 35 °C, độ ẩm 50% | 8,4 | 6,7 | khoảng 84% | 6,1 |
| 35 °C, độ ẩm 60% | 6,5 | 5,2 | khoảng 88% | 3,9 |
| 32 °C, độ ẩm 70% | 4,5 | 3,6 | khoảng 92% | 1,8 |
| 32 °C, độ ẩm 75% | 3,7 | 3,0 | khoảng 94% | 0,9 |
| 32 °C, độ ẩm 80% | 3,0 | 2,4 | khoảng 95% | 0 |
| 30 °C, độ ẩm 85% | 2,1 | 1,7 | khoảng 97% | 0 |
| 30 °C, độ ẩm 90% | 1,4 | 1,1 | khoảng 98% | 0 |
Đọc bảng từ trên xuống sẽ thấy: độ ẩm càng thấp, phun sương hạ được càng sâu, nhưng mỗi độ hạ xuống đều phải đổi bằng một lượng hơi nước đưa vào không khí. Đến khoảng 32 °C độ ẩm 70%, nếu muốn giữ luồng không khí không vượt 80% độ ẩm thì chỉ còn hạ được chưa tới 2 °C; từ 80% trở lên thì không còn chỗ để hạ mà không đẩy độ ẩm cao hơn nữa.
Các số liệu thực nghiệm công bố cũng cho thấy không khí sau khi phun dễ tới gần bão hòa. Một thí nghiệm trong buồng không khí được làm nóng nhân tạo, đăng trên hệ thống tạp chí khoa học của Ai Cập (journals.ekb.eg), ghi nhận phun sương áp thấp hạ nhiệt độ 0,38–3,49 °C, và không khí sau khi phun có độ ẩm 88,9–97,97%. Tài liệu làm mát bay hơi cho trại bò sữa của Bộ Nông nghiệp tỉnh British Columbia (Canada) còn ghi gọn hơn: khi độ ẩm dưới 55%, phun sương cao áp hạ được nhiệt độ không khí tối đa khoảng 5 °C; khi độ ẩm trên 55%, mức hạ có thể chỉ còn khoảng 0,5 °C. Hai con số của tỉnh British Columbia là ước lượng thực hành cho chuồng trại và thấp hơn giới hạn lý thuyết trong bảng; tài liệu không nêu lý do, theo chúng tôi nhiều khả năng là vì sương không bay hơi hết và không khí ngoài trời liên tục đi vào.
Hai lưu ý khi dùng bảng. Lưu ý đầu, độ ẩm phải đo tại xưởng, đúng thời điểm định phun, không lấy số trung bình của tỉnh. Một ẩm kế điện tử đặt ngang tầm người làm việc, tránh nắng chiếu và tránh luồng sương, cho con số dùng được ngay. Lưu ý sau, độ ẩm trong cột thứ tư là của luồng không khí vừa đi qua vùng phun, không phải của cả xưởng. Cả xưởng ẩm tới đâu còn phụ thuộc vào lượng không khí được thông gió đưa ra ngoài; xưởng kín, ít cửa thì hơi ẩm tích lại nhanh, sau vài giờ phun độ ẩm cả xưởng tiến dần về mức của luồng khí đi qua béc. Cách tính lưu lượng thông gió có ở bài bội số trao đổi không khí nhà xưởng.

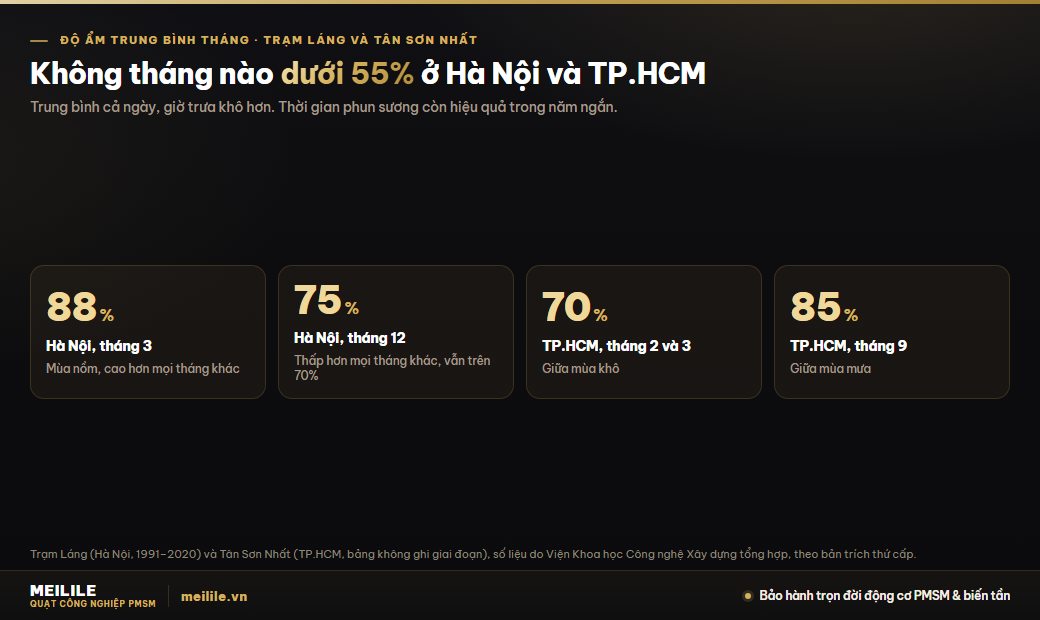

Độ ẩm từng tháng ở Hà Nội và TP.HCM: thời gian phun sương còn hiệu quả rất ngắn
Bảng tra và các tài liệu ở trên cho thấy phun sương có hiệu quả rõ khi độ ẩm dưới khoảng 55–60%. Vậy nhà xưởng ở Việt Nam có bao nhiêu thời gian trong năm ở mức đó? Bảng dưới là độ ẩm tương đối trung bình từng tháng tại trạm Láng (Hà Nội, giai đoạn 1991–2020) và trạm Tân Sơn Nhất (TP.HCM, bảng khí hậu không ghi giai đoạn), theo số liệu do Viện Khoa học Công nghệ Xây dựng tổng hợp, chúng tôi trích qua bản tổng hợp thứ cấp (bảng khí hậu trên Wikipedia tiếng Anh, có ghi nguồn gốc số liệu).
| Tháng | Hà Nội (Láng) | TP.HCM (Tân Sơn Nhất) |
|---|---|---|
| Tháng 1 | 80 | 72 |
| Tháng 2 | 84 | 70 |
| Tháng 3 | 88 | 70 |
| Tháng 4 | 87 | 72 |
| Tháng 5 | 83 | 79 |
| Tháng 6 | 79 | 82 |
| Tháng 7 | 79 | 83 |
| Tháng 8 | 82 | 83 |
| Tháng 9 | 81 | 85 |
| Tháng 10 | 79 | 84 |
| Tháng 11 | 77 | 80 |
| Tháng 12 | 75 | 77 |
| Cả năm | 81,2 | 78 |
Không tháng nào ở hai trạm có độ ẩm trung bình dưới 55%. Ở Hà Nội, các tháng mùa xuân là tháng ẩm: tháng 3 trung bình 88%, tháng 4 là 87%. Đây là mùa nồm; theo báo Tuổi Trẻ, độ ẩm mùa nồm thường trên 85%, tường và sàn đổ mồ hôi. Ở TP.HCM, các tháng mùa mưa từ tháng 6 đến tháng 10 có độ ẩm trung bình 82–85%; các tháng giữa mùa khô (tháng 2, tháng 3) là 70%.
Số liệu QCVN 02:2022/BXD mà bài nhiệt độ, độ ẩm mùa hè các tỉnh đã trích cho cùng một bức tranh: ở tháng có nhiệt độ trung bình cao hơn mọi tháng khác (tháng 6 hoặc tháng 7), cả chín trạm Bắc Bộ trong bảng có độ ẩm từ 80,7% trở lên; Nam Bộ ở tháng nóng (tháng 4, tháng 5) dưới 80% nhưng sang tháng 6, tháng 7 lên 81,7–86,2%; Bắc Trung Bộ và duyên hải Nam Trung Bộ khô hơn trong tháng nóng, như Vinh 73,7% tháng 7, Quy Nhơn 71,7% tháng 7. Hai nguồn lệch nhau chút ít ở từng tháng (ví dụ Hà Nội tháng 7 là 79% theo chuỗi 1991–2020 và 80,7% theo bảng của QCVN 02) vì khác giai đoạn và cách tổng hợp, và chuỗi 1991–2020 không có tháng nào dưới 75% ở Hà Nội.
Cần nhớ độ ẩm trung bình tháng là trung bình cả ngày lẫn đêm. Buổi trưa và đầu giờ chiều, khi nhiệt độ lên cao, độ ẩm tương đối thường thấp hơn đáng kể so với số trung bình; ban đêm và sáng sớm thì cao hơn. Chúng tôi chưa tìm được bảng độ ẩm lúc 13 giờ của các trạm này từ nguồn chính thức, nên phần dưới đây là suy luận từ số trung bình chứ không phải số đo:
- Nam Bộ, mùa khô (khoảng tháng 12 đến tháng 4), buổi trưa và chiều: thời gian có khả năng phun sương còn hạ được vài độ rõ rệt, nếu ẩm kế tại xưởng cho số dưới khoảng 60%.
- Bắc Trung Bộ và vùng chịu gió Lào (gió phơn tây nam), tháng 5 đến tháng 7: những ngày gió khô nóng là lúc phun sương phát huy tác dụng; ngày không có gió Lào thì độ ẩm trở lại cao.
- Miền Bắc mùa nồm (tháng 2 đến tháng 4) và cả nước mùa mưa: phun sương gần như không hạ được nhiệt độ mà chỉ làm xưởng ẩm thêm.
Với phần lớn nhà xưởng ở Việt Nam, phun sương là công cụ dùng theo giờ và theo mùa, bật khi ẩm kế báo khô và tắt khi ẩm kế báo ẩm, chứ không phải hệ chạy liên tục cả năm như quạt.
Mốc 80% của QCVN 26:2016/BYT và vì sao phun sương dễ đẩy xưởng ra ngoài giới hạn
QCVN 26:2016/BYT, quy chuẩn kỹ thuật quốc gia về vi khí hậu tại nơi làm việc ban hành kèm Thông tư 26/2016/TT-BYT của Bộ Y tế, đặt giới hạn độ ẩm tương đối cho phép là 40–80%, chung cho cả ba loại lao động nhẹ, trung bình và nặng. Cùng quy chuẩn đặt giới hạn nhiệt độ theo loại lao động và tốc độ gió 0,1–1,5 m/s với lao động nhẹ, 0,2–1,5 m/s với lao động trung bình và 0,3–1,5 m/s với lao động nặng; với điều kiện lao động nóng, độ ẩm cao, tốc độ gió ở nơi làm việc có thể tăng đến 2 m/s. Toàn bộ các con số và cách đo được giải thích ở bài tiêu chuẩn nhiệt độ nhà xưởng theo QCVN 26:2016/BYT.
Đặt mốc 80% cạnh bảng tra ở phần trên, có thể suy ra ba điều. Đây là suy luận của chúng tôi từ các con số, không phải nội dung của quy chuẩn:
- Xưởng đã ở 80% thì không còn chỗ để phun. Ở TP.HCM mùa mưa (trung bình tháng 82–85%) và Hà Nội mùa nồm (87–88%), độ ẩm ngoài trời đã ở trên mốc. Phun sương vào không khí đó đẩy độ ẩm tại vị trí làm việc vượt giới hạn xa hơn, trong khi nhiệt độ hạ không đáng kể.
- Xưởng ở 60–70% chỉ có một khoảng hẹp. Theo bảng tra, từ 32 °C độ ẩm 70%, luồng không khí qua béc chỉ hạ được khoảng 1,8 °C trước khi chạm 80%. Muốn hạ sâu hơn là phải chấp nhận độ ẩm tại vị trí làm việc vượt giới hạn.
- Mốc nên kiểm tại vị trí làm việc, không ở cửa xưởng. Quy chuẩn kiểm điều kiện người lao động thực sự chịu. Ẩm kế đặt cạnh béc phun sẽ cho số cao hơn, đặt ở cửa sổ đón gió sẽ cho số thấp hơn; cả hai đều không phản ánh chỗ người đứng làm việc.
Vì vậy, nếu dùng phun sương trong xưởng có người làm việc, quy tắc vận hành đơn giản và kiểm tra được là: đặt ẩm kế tại vị trí làm việc, tắt béc phun khi độ ẩm chạm 80%, bật lại khi độ ẩm xuống dưới mốc đó một khoảng đủ rộng để béc không bật tắt liên tục. Nhiều bộ điều khiển phun sương có sẵn cảm biến độ ẩm để tự làm việc này. Quạt thì không cần tắt theo độ ẩm, với điều kiện quạt, động cơ và tủ biến tần nằm ngoài vùng sương như phần sau; ngược lại, khi độ ẩm cao, gió càng quan trọng vì nó là phần còn lại giúp mồ hôi bay hơi.
Quy chuẩn cho phép tốc độ gió lên tới 2 m/s ở điều kiện nóng, độ ẩm cao, nhưng không ghi con số độ ẩm cụ thể cho điều kiện này. Theo cách hiểu của chúng tôi (không phải nội dung quy chuẩn): khi không khí đã ẩm, tăng gió tại chỗ làm việc là giải pháp phù hợp hơn thêm nước vào không khí.
Quạt trần HVLS làm gì khi đi cùng phun sương: tăng bay hơi, trộn khí, không tự thêm ẩm
Khi một nhà xưởng có cả quạt trần HVLS và hệ phun sương, hai thiết bị làm ba việc khác nhau. Việc đầu tiên thuộc về quạt: giúp sương bay hơi. Tốc độ bay hơi tăng khi có gió cuốn lớp không khí ẩm quanh giọt nước đi; sương phun vào không khí đứng yên thì một phần rơi xuống sàn trước khi kịp bay hơi. Luồng gió của quạt trần thổi xuống rồi lan ra theo mặt sàn mang sương đi xa hơn và bay hơi đều hơn, như đã mô tả ở phần đường đi của luồng gió trong bài nguyên lý làm mát của quạt trần công nghiệp HVLS.
Việc thứ hai cũng thuộc về quạt: trộn khí. Không khí ẩm và mát sau vùng phun nặng hơn, có xu hướng đọng lại ở tầng thấp gần béc. Quạt trần trộn khối khí đó với phần còn lại của xưởng, làm độ ẩm và nhiệt độ đều hơn theo mặt bằng, tránh những vùng ướt sũng cạnh béc và những vùng khô nóng ở xa.
Việc thứ ba không thuộc về quạt: đưa hơi ẩm ra ngoài. Quạt trần HVLS không thêm một gam hơi nước nào vào không khí, nhưng cũng không lấy hơi nước nào ra. Hơi nước từ béc phun chỉ rời khỏi xưởng khi có thông gió, tức là có không khí đi ra qua quạt hút, cửa mái hoặc cửa mở và không khí ngoài trời khô hơn đi vào. Xưởng kín có phun sương mà thiếu thông gió thì độ ẩm leo dần lên dù quạt trần chạy mạnh tới đâu. Phân vai giữa quạt trần và hệ thông gió được phân tích ở bài quạt trần hay hệ thống thông gió.

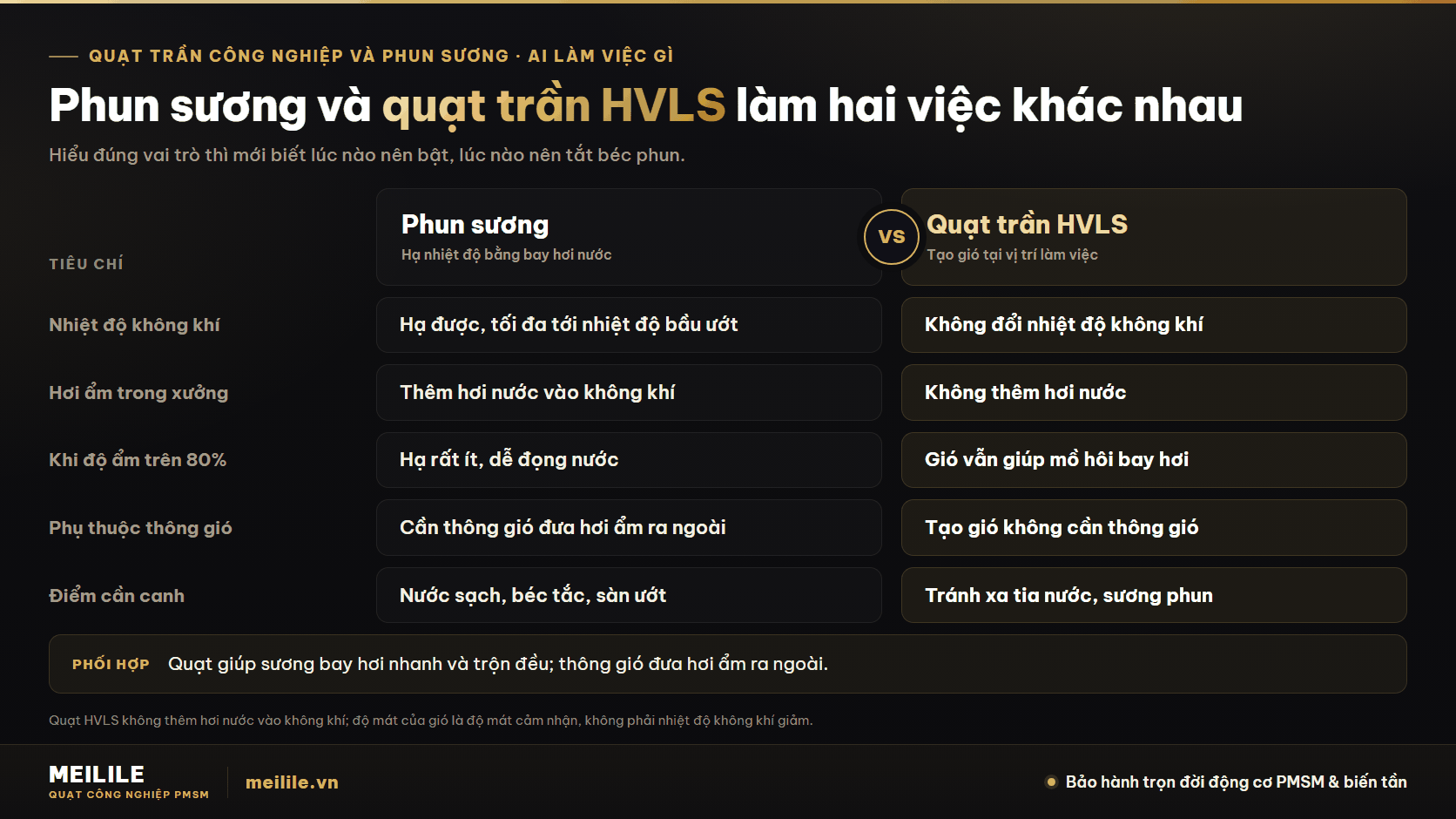

| Tiêu chí | Phun sương | Quạt trần HVLS |
|---|---|---|
| Nhiệt độ không khí | Hạ được, tối đa tới nhiệt độ bầu ướt | Không đổi nhiệt độ không khí |
| Hơi ẩm trong xưởng | Thêm hơi nước vào không khí | Không thêm, không bớt hơi nước |
| Khi độ ẩm trên 80% | Hạ rất ít, dễ đọng nước trên sàn, máy, hàng | Gió vẫn giúp mồ hôi bay hơi, người vẫn thấy mát hơn |
| Cần thông gió đi kèm | Có, để đưa hơi ẩm ra ngoài trời | Không cần để tạo gió tại vị trí làm việc |
| Điểm cần canh khi vận hành | Nước sạch, béc tắc, sàn ướt, ngưỡng độ ẩm | Giữ quạt, động cơ, tủ biến tần xa tia nước và sương phun |
Khi độ ẩm cao, phần mát chủ yếu đến từ gió
Theo bảng tra ở trên, ở 32 °C độ ẩm 75%, phun sương với hiệu suất 80% hạ nhiệt độ không khí khoảng 3,0 °C, đổi lại luồng khí lên khoảng 94% độ ẩm; nếu giữ luồng khí không vượt 80% thì chỉ còn hạ được khoảng 0,9 °C. Theo bảng tra nhanh của công cụ trên bài quạt làm mát được bao nhiêu độ, cùng 32 °C độ ẩm 75%, người đứng lao động nhẹ trong gió 1,0 m/s cảm thấy mát hơn khoảng 4,1 °C (trong đó khoảng 1,0 °C do cơ thể cử động), mà độ ẩm không khí không đổi. Hai con số thuộc hai phương pháp khác nhau (một bên là nhiệt độ không khí, một bên là độ mát cảm nhận theo ASHRAE 55) nên không cộng thẳng vào nhau được; điều rút ra chỉ là trong không khí ẩm, gió tại chỗ làm việc cho phần mát đáng kể mà không thêm ẩm.
Độ mát cảm nhận của gió dựa vào bay hơi mồ hôi, mà mồ hôi bay hơi chậm hơn khi không khí ẩm hơn. Phun sương làm không khí quanh người ẩm thêm, vì vậy có thể làm giảm một phần độ mát của gió. Trong không khí khô, phần nhiệt độ giảm thật bù được phần đó dư dả; trong không khí đã ẩm, phần nhiệt độ giảm nhỏ, phần độ mát của gió mất đi có thể lớn hơn. Đây là lý luận định tính, chúng tôi chưa có số đo để định lượng cho từng trường hợp, nhưng nó có thể giải thích vì sao có xưởng thấy bật phun sương giữa trưa mùa mưa lại càng bí.
Chọn model quạt trần theo diện tích và chiều cao trần thì không thay đổi khi có hay không có phun sương. Có thể ước model và số lượng bằng công cụ chọn quạt trần HVLS, rồi đặt béc phun theo các khoảng cách ở phần sau.
Khoảng cách và điện: béc phun đặt ở đâu so với cánh, động cơ, tủ biến tần
Quạt trần công nghiệp treo trên cao, quay chậm, có cánh dài; béc phun sương thường cũng được kéo dọc theo kèo mái. Hai hệ dễ đặt chồng lên nhau trên bản vẽ nếu không ai để ý. Hướng dẫn vệ sinh quạt trần của MEILILE (khi xịt rửa sàn, rửa thiết bị) yêu cầu quạt trần nằm ngoài hướng tia nước, ngay cả với quạt lắp trong nhà; với khu có béc phun sương, tia nước và luồng sương không được chạm tới vùng quét của cánh, động cơ và chỗ đặt tủ biến tần. Cùng nguyên tắc này đã được nêu cho các vị trí có mưa tạt ở bài quạt trần công nghiệp ngoài trời.

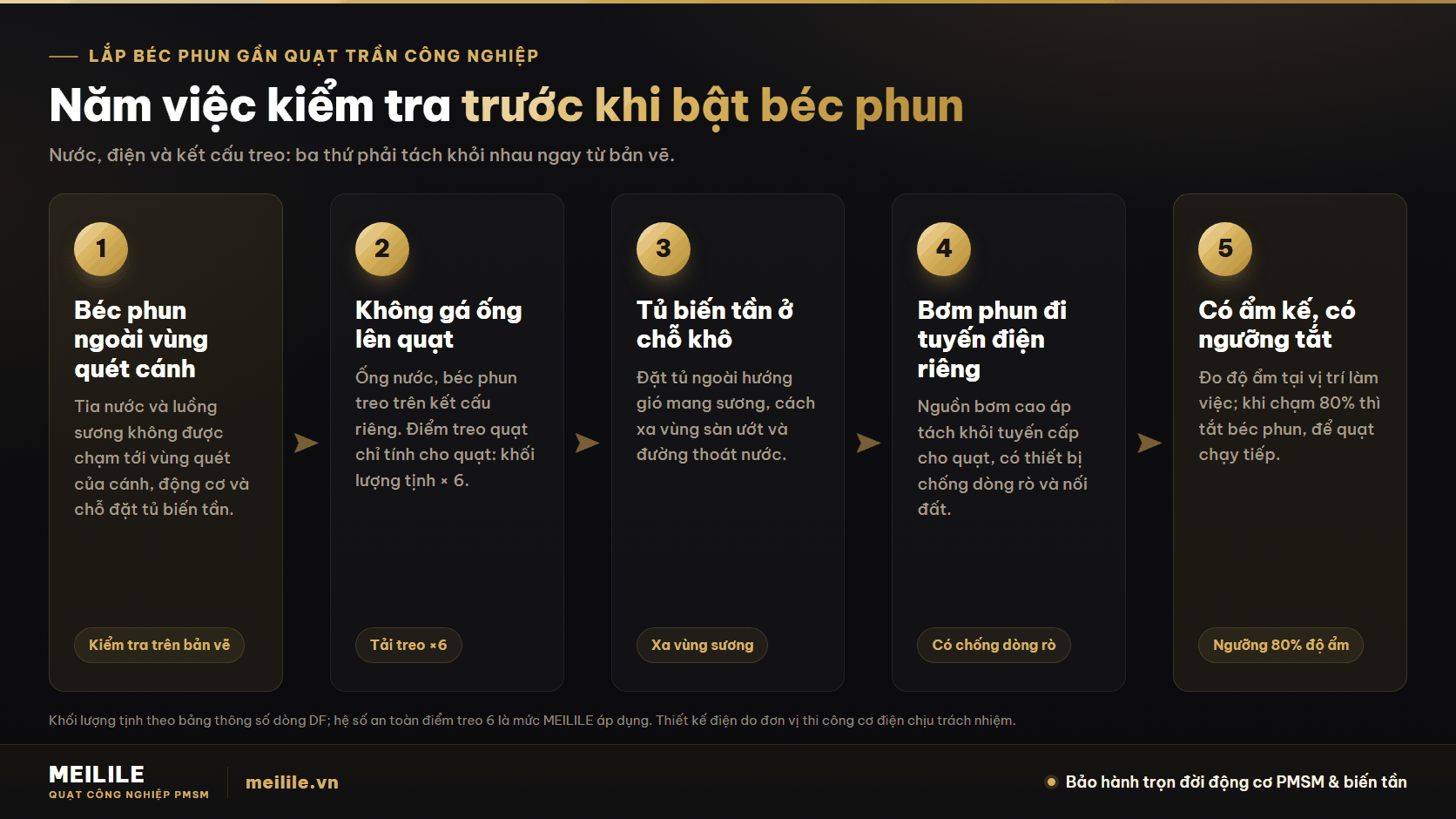

Năm việc kiểm tra trước khi bật béc phun gần quạt trần:
- Béc phun ngoài vùng quét cánh. Không đặt béc ngay trên hoặc ngay dưới vòng quét của cánh. Luồng gió của quạt hút không khí từ phía trên cánh rồi đẩy xuống, nên sương từ béc đặt phía trên vòng cánh sẽ bị hút vào cánh và động cơ. Đặt béc ở rìa ngoài vùng gió, hướng phun ra xa quạt, để luồng gió lan theo mặt sàn mang sương đi.
- Không gá ống nước, béc phun lên quạt hoặc khung treo quạt. Điểm treo quạt được tính cho chính quạt. MEILILE tính tải thiết kế điểm treo bằng khối lượng tịnh × 6; theo bảng thông số dòng DF, DF-73 nặng 110 kg nên điểm treo tính 660 kg, DF-50 nặng 70 kg tính 420 kg, DF-30 nặng 35 kg tính 210 kg. Gá thêm đường ống đầy nước làm thay đổi tải và rung của cụm treo. Đường phun sương nên treo trên kết cấu riêng.
- Tủ biến tần đặt ở chỗ khô. Tủ biến tần của quạt trần thường đặt trên tường hoặc cột, ở tầm tay thao tác. Tủ cần nằm ngoài hướng gió mang sương, xa vùng sàn ướt và đường thoát nước. Dòng DF không được thiết kế để chịu tia nước hay sương phun trực tiếp lên động cơ và tủ điện.
- Bơm phun đi tuyến điện riêng. Bơm cao áp của hệ phun sương là một phụ tải đặt cạnh nước. Nguồn cấp cho bơm nên đi tuyến riêng, tách khỏi tuyến cấp cho quạt, có thiết bị chống dòng rò và nối đất, do thợ điện có chuyên môn thi công. Thiết kế điện cụ thể do đơn vị thi công cơ điện chịu trách nhiệm.
- Có ẩm kế và ngưỡng tắt. Đặt ẩm kế tại vị trí làm việc, tắt béc phun khi độ ẩm chạm 80% theo QCVN 26:2016/BYT, để quạt chạy tiếp.
Chiều cao trần, chiều cao treo và chỗ đặt béc
Chiều cao trần tối thiểu để lắp quạt trần dòng DF theo bảng thông số là DF-30 4,0 m, DF-35 4,5 m, DF-40 5,0 m, DF-45 4,0 m, DF-50 4,2 m, DF-55 5,0 m, DF-60 5,0 m, DF-65 5,5 m và DF-73 6,0 m. Chiều cao trần là một thông số, khoảng cách từ cánh quạt tới sàn là một thông số khác và được chốt khi khảo sát. Với xưởng có phun sương, phần không gian giữa cánh quạt và mái còn phải chừa chỗ cho đường ống phun đi ngoài vùng quét cánh, vì vậy nên đưa tuyến ống phun vào bản vẽ bố trí quạt ngay từ đầu thay vì kéo thêm sau khi quạt đã treo.
Khu không treo được quạt trần: quạt di động YF
Ở khu xuất nhập hàng sát cửa, sân có mái che một phần hay chỗ trần thấp, có thể dùng quạt di động YF đặt cạnh khu phun. Động cơ YF Type A và Type B đạt cấp bảo vệ IP55 theo hồ sơ kiểm định chất lượng: chống bụi ở mức không ảnh hưởng vận hành và chống tia nước từ mọi hướng, nhưng không chịu được ngâm nước. Vì vậy, quạt YF vẫn không nên đứng trong vũng nước hay chịu sương phun liên tục vào thân; đặt quạt ở phía khô, thổi luồng gió qua vùng sương là cách bố trí hợp lý. IP55 chỉ là thông số của động cơ; bộ điều khiển, dây nguồn và phích cắm không có cấp IP công bố, nên ổ cắm, phích cắm phải ở chỗ khô và dây nguồn không nằm trên sàn ướt.
Ngành không nên phun sương: điện tử, kho giấy và bao bì, kho kim loại, kho thành phẩm may
Có những khu sản xuất và kho mà bất kỳ lượng hơi ẩm thêm nào cũng là rủi ro, dù trời nóng tới đâu. Ở những khu này, giải pháp hợp lý là dùng gió và thông gió, không dùng phun sương hở. Bảng dưới tóm tắt lý do theo từng nhóm, kèm nguồn tham chiếu.
| Ngành, khu vực | Vì sao nhạy với hơi ẩm | Phun sương hở | Thay bằng |
|---|---|---|---|
| Điện tử, lắp ráp linh kiện | Sổ tay kỹ thuật ESD TR20.20 của Hiệp hội ESD (Mỹ) dùng dải độ ẩm tham chiếu 30–70%; giới hạn trên 70% được đặt ra để hạn chế ăn mòn chi tiết kim loại (theo bản trích thứ cấp) | Không nên | Quạt tạo gió tại chỗ, điều hòa hoặc hút ẩm theo yêu cầu nhà máy |
| Kho giấy, bao bì carton | Giấy và carton hút ẩm, mất độ cứng, dễ cong và mốc | Không nên | Quạt trần trộn khí, thông gió mái |
| Kho kim loại, khuôn, phụ tùng | ISO 9223 tính thời gian bề mặt kim loại ẩm ướt từ lúc độ ẩm trên 80% | Không nên | Quạt trần trộn khí, thông gió, tránh đọng sương trên bề mặt |
| Kho thành phẩm may, vải | Vải và bao bì thành phẩm hút ẩm, dễ ố và mốc trong kho kín | Không nên | Quạt trần trộn khí, thông gió |
| Xưởng chế biến gỗ | Gỗ hút ẩm và nở, ảnh hưởng tới độ ẩm gỗ đã sấy (suy luận từ tính hút ẩm của gỗ) | Không nên | Quạt trần kết hợp hệ hút bụi |
| Kéo sợi, dệt | Cần độ ẩm có kiểm soát, khoảng 55–65% theo tài liệu của một hãng thiết bị tạo ẩm | Không phù hợp | Hệ tạo ẩm trung tâm có điều khiển do nhà máy thiết kế |
Nhóm kéo sợi cần nói riêng vì nó ngược với các nhóm còn lại: xưởng sợi cần hơi ẩm để sợi bớt tĩnh điện và ít đứt. Nhưng thứ xưởng sợi cần là độ ẩm ổn định trong một dải hẹp, được điều khiển theo cảm biến; phun sương hở cạnh quạt cho độ ẩm dao động theo giờ và theo vị trí, không đáp ứng được yêu cầu đó. Con số 55–65% ở bảng lấy từ tài liệu hướng dẫn của một hãng sản xuất thiết bị tạo ẩm, nên chỉ để tham khảo; dải độ ẩm áp dụng cho từng dây chuyền do nhà máy quy định.
Với các nhóm còn lại, chuyện không chỉ là độ ẩm trung bình. Phun sương tạo ra những vùng gần bão hòa quanh béc; bề mặt kim loại, bao bì hay máy móc nằm trong vùng đó có thể đọng nước dù ẩm kế ở giữa xưởng vẫn báo dưới 80%. Đó là lý do bảng ghi “không nên” thay vì “chỉ phun khi khô”. Giải pháp làm mát theo từng ngành có ở các trang giải pháp cho nhà máy điện tử, kho bãi và logistics, dệt may và chế biến gỗ.
Ngược lại, những nơi phun sương thường được dùng là khu không có hàng hóa nhạy ẩm và thoáng gió: sân, bãi có mái che, khu nghỉ của công nhân, khu tập kết vật liệu xây dựng, chuồng trại có thiết kế thoát nước. Ngay cả ở những nơi này, nguyên tắc vẫn là phun khi không khí còn khô và có ẩm kế để biết lúc nào nên tắt. Bảng so sánh tổng thể giữa quạt, tấm làm mát, điều hòa và thông gió có ở bài so sánh các giải pháp làm mát nhà xưởng.

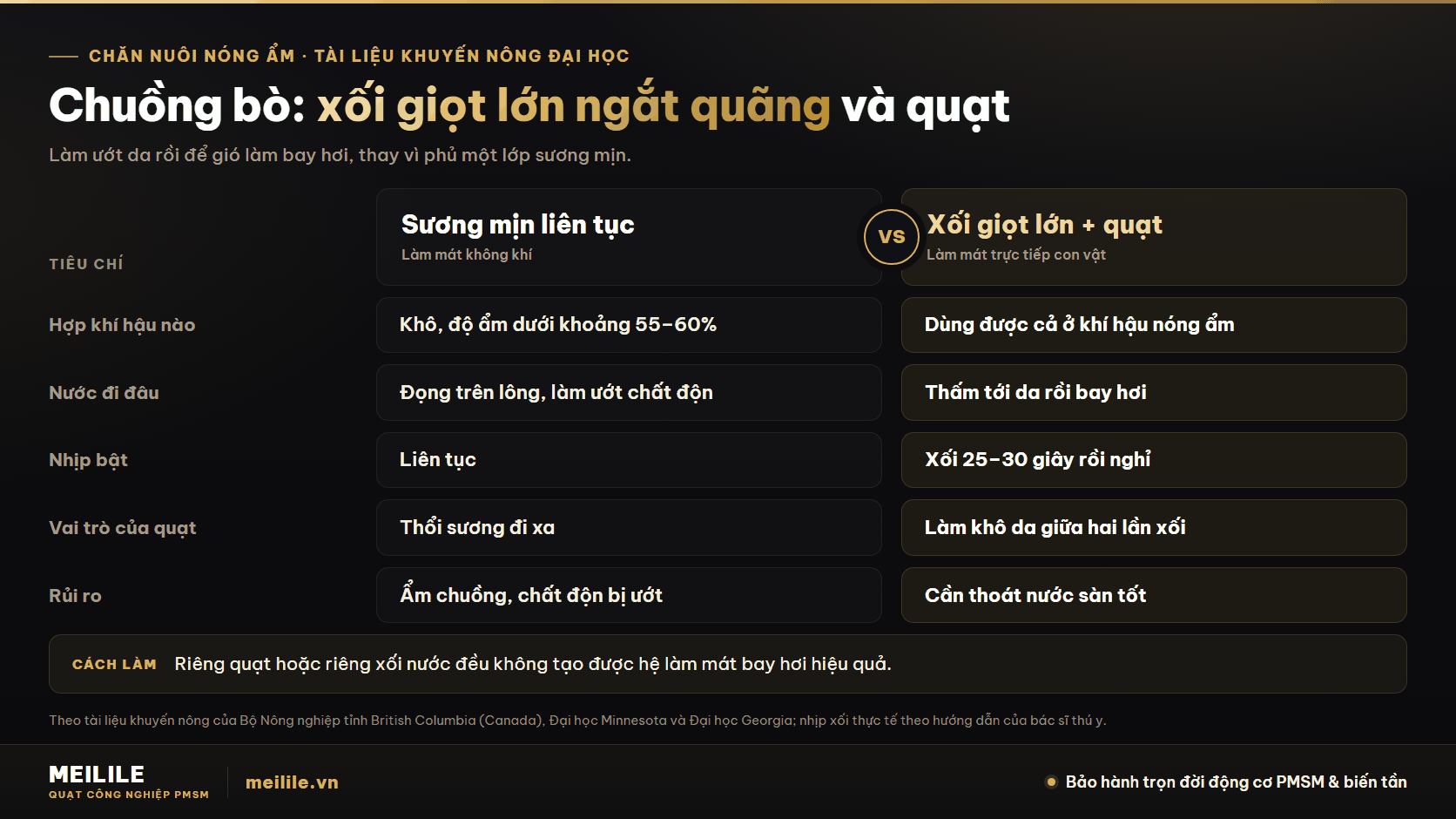

Chăn nuôi: xối giọt lớn ngắt quãng kết hợp quạt, không phải sương mịn
Chăn nuôi là nơi phun nước và quạt đi cùng nhau phổ biến, và cũng là nơi có nhiều tài liệu khuyến nông công khai. Điểm chung của các tài liệu của Đại học Minnesota, Đại học Georgia, Đại học bang Ohio, Đại học Kentucky và Bộ Nông nghiệp tỉnh British Columbia (Canada) về trại bò sữa là: ở khí hậu nóng ẩm, nên làm mát con vật trực tiếp bằng cách xối giọt nước lớn cho ướt tới da, rồi dùng quạt thổi để nước trên da bay hơi; không nên phun sương mịn liên tục.
Lý do được các tài liệu nêu khá cụ thể. Sương mịn đọng trên lớp lông, tạo một lớp ẩm cách nhiệt mà không tới được da, nên con vật không được làm mát mà lại thấy oi hơn. Sương mịn liên tục còn làm ướt chất độn chuồng. Tài liệu của Đại học Georgia nói rõ ý: chỉ bật quạt mà không xối nước, hoặc chỉ xối nước mà không có quạt, đều không tạo được hệ làm mát bay hơi có hiệu quả. Tài liệu của tỉnh British Columbia cũng ghi cách đặt béc phun sương ngay trước quạt để làm mát luồng gió chỉ dùng tốt ở nơi độ ẩm thấp; ở nơi độ ẩm thường xuyên trên 60%, nên chuyển sang xối giọt lớn.
Nhịp xối nước theo tài liệu của tỉnh British Columbia (trang 3) đổi theo nhiệt độ chuồng. Đây là số liệu cho trại bò sữa ở Canada, trích để tham khảo cách làm; nhịp áp dụng cho từng trại ở Việt Nam nên theo hướng dẫn của bác sĩ thú y và kỹ sư chăn nuôi.
| Nhiệt độ chuồng | Mỗi lần xối | Khoảng cách giữa hai lần xối |
|---|---|---|
| 21–24 °C | 25–30 giây | 12–15 phút |
| 28–29 °C | 25–30 giây | 6–10 phút |
| Từ 32 °C trở lên | 25–30 giây | 5 phút |
Trong khoảng nghỉ giữa hai lần xối, quạt làm khô da con vật, và chính lúc nước trên da bay hơi là lúc nhiệt được lấy đi. Vì vậy, với chuồng trại, quạt không phải là phụ kiện của hệ phun mà là một nửa của hệ làm mát. Ở chuồng có trần cao, quạt trần HVLS phủ gió rộng cho cả dãy chuồng; ở chuồng thấp hoặc từng khu riêng, có thể dùng quạt di động đặt dọc lối ăn. Cách chọn model theo kiểu chuồng có ở trang giải pháp quạt cho chăn nuôi.
Với chuồng heo và gia cầm, chúng tôi chưa đọc được đầy đủ tài liệu khuyến nông tương đương (chương về hệ phun sương trong sổ tay gia cầm của Đại học Kentucky chưa truy cập được), nên bài này không đưa ra nhịp phun cụ thể. Nguyên tắc chung về độ ẩm và nhiệt độ bầu ướt ở các phần trên vẫn đúng: chuồng đã ẩm thì phun sương mịn hạ nhiệt rất ít và làm chuồng ẩm thêm.
Vệ sinh nước phun: cặn, tắc béc và vi khuẩn Legionella
Phần cuối là việc ít được nhắc khi lắp hệ phun sương: chất lượng nước. Béc phun cao áp có lỗ rất nhỏ, nên cặn vôi và cặn bẩn trong nước làm tắc béc nhanh; béc tắc một phần thì không ra sương mịn mà ra tia, nước rơi thẳng xuống sàn và máy. Vì vậy hệ phun sương nào cũng cần lọc nước đầu vào, lịch kiểm tra và vệ sinh béc, xả cặn đường ống. Nước cứng có thể cần thêm bộ làm mềm.
Rủi ro thứ hai là vi sinh. Cơ quan An toàn và Sức khỏe lao động Anh (HSE), trong bản tin an toàn về vi khuẩn Legionella, nêu rằng các hệ thống dùng nước, kể cả phun sương, có nước giữ ở khoảng 20–45 °C và tạo ra sol khí (những hạt nước li ti người có thể hít vào) cần được đánh giá rủi ro Legionella; cách kiểm soát cho các hệ này có trong hướng dẫn HSG274 phần 3. Ở Việt Nam mùa nóng, nước để trong bồn chứa trên mái hay đường ống phơi nắng dễ nằm trong khoảng nhiệt độ đó. Các biện pháp HSE nêu xoay quanh việc không để nước đọng lâu trong bồn và ống, vệ sinh và khử trùng định kỳ, dùng nguồn nước sạch. Với nhà xưởng có nhiều người làm việc trong vùng sương, đây là phần nên đưa vào quy trình bảo trì ngay từ đầu.
Rủi ro thứ ba là sàn trơn. Sương không bay hơi hết, đặc biệt khi độ ẩm đã cao, đọng thành nước trên sàn; lối đi của xe nâng và người đi bộ quanh khu phun cần được để ý, đặc biệt với sàn epoxy và sàn bê tông xoa nhẵn. Cách làm cụ thể: béc phun không hướng vào lối đi xe nâng, khu phun có rãnh thoát nước và biển cảnh báo sàn ướt, tắt béc khi thấy nước đọng trên sàn.
Về phía quạt, nếu khu có phun sương thì nên kiểm tra quạt kỹ hơn khi bảo trì định kỳ: cánh và mâm cánh có bám cặn hay không, hộp đấu dây và tủ biến tần có dấu ẩm hay không. Lịch bảo trì quạt trần công nghiệp có ở bài bảo trì, bảo dưỡng quạt trần công nghiệp.
Câu hỏi thường gặp về quạt trần công nghiệp kết hợp phun sương
Quạt trần kết hợp phun sương có làm xưởng mát hơn không?
Có, nhưng chỉ khi không khí còn khô. Phun sương hạ nhiệt độ không khí bằng bay hơi nước và không thể hạ thấp hơn nhiệt độ bầu ướt. Theo tính toán bằng công thức, ở 35 °C độ ẩm 40% giới hạn lý thuyết khoảng 10,5 °C, còn ở 30 °C độ ẩm 90% chỉ khoảng 1,4 °C. Khi độ ẩm trong xưởng đã cao, phun thêm chủ yếu làm không khí ẩm hơn, còn phần mát mà người làm việc cảm nhận chủ yếu đến từ gió của quạt.
Độ ẩm bao nhiêu thì nên tắt phun sương?
Mốc dễ dùng là 80%, giới hạn trên của độ ẩm tại nơi làm việc theo QCVN 26:2016/BYT. Đặt ẩm kế ở vị trí làm việc chứ không đặt sát béc phun; khi độ ẩm chạm 80% thì tắt béc phun và để quạt chạy tiếp. Tài liệu khuyến nông của tỉnh British Columbia (Canada) cũng ghi phun sương mịn chỉ hiệu quả rõ khi độ ẩm dưới khoảng 55%.
Gắn béc phun lên quạt trần HVLS được không?
Không nên. Tia nước và luồng sương không được chạm tới vùng quét của cánh, động cơ và chỗ đặt tủ biến tần của quạt trần. Ống nước và béc phun cần treo trên kết cấu riêng, vì điểm treo quạt được tính cho chính quạt: tải thiết kế bằng khối lượng tịnh × 6, ví dụ DF-73 nặng 110 kg thì điểm treo tính 660 kg. Gá thêm đường ống lên khung treo làm thay đổi tải và rung.
Phun sương có làm hỏng máy móc, hàng hóa không?
Có thể, khi độ ẩm bị đẩy lên quá cao. Tiêu chuẩn ISO 9223 về ăn mòn khí quyển tính thời gian bề mặt kim loại bị ẩm ướt từ lúc độ ẩm trên 80%; sổ tay kỹ thuật ESD TR20.20 của Hiệp hội ESD (Mỹ), theo bản trích thứ cấp, dùng dải tham chiếu 30–70% cho khu điện tử, giới hạn trên 70% được đặt ra để hạn chế ăn mòn kim loại. Giấy, bao bì carton, vải thành phẩm và gỗ cũng hút ẩm. Những khu này không nên dùng phun sương hở.
Mùa nồm ở miền Bắc có nên phun sương không?
Không. Mùa nồm độ ẩm thường trên 85%, độ ẩm trung bình tháng 3 ở trạm Láng (Hà Nội) là 88%. Khi đó phun sương gần như không hạ được nhiệt độ mà còn làm sàn, tường và hàng hóa đọng nước. Trong những ngày này nên tắt béc phun, chỉ dùng quạt để tạo gió và dùng thông gió để đưa hơi ẩm ra ngoài khi không khí ngoài trời khô hơn trong xưởng.
Chuồng bò, chuồng heo nên phun sương hay xối nước?
Với chuồng bò ở khí hậu nóng ẩm, tài liệu khuyến nông của các trường đại học Mỹ khuyên xối giọt lớn ngắt quãng để làm ướt da rồi dùng quạt làm khô, không phun sương mịn liên tục, vì sương mịn đọng trên lông thành lớp cách nhiệt và làm ướt chất độn chuồng. Ví dụ theo tài liệu của tỉnh British Columbia: mỗi lần xối 25–30 giây, từ 32 °C trở lên thì 5 phút xối một lần. Với chuồng heo và gia cầm, nhịp xối và phun cụ thể nên theo hướng dẫn của bác sĩ thú y.
Văn bản và nguồn tham chiếu trong bài: QCVN 26:2016/BYT (Thông tư 26/2016/TT-BYT) · QCVN 02:2022/BXD, bảng A.10 (theo bài nhiệt độ, độ ẩm mùa hè các tỉnh) · Stull R. (2011), “Wet-Bulb Temperature from Relative Humidity and Air Temperature”, Journal of Applied Meteorology and Climatology · Bộ Nông nghiệp tỉnh British Columbia (Canada), “Evaporative cooling to reduce heat stress” · Sở Công nghiệp cơ bản bang New South Wales (Úc), “Evaporative cooling” · Tài liệu khuyến nông về stress nhiệt ở bò sữa của Đại học Minnesota, Đại học Georgia, Đại học bang Ohio, Đại học Kentucky · Hiệp hội ESD (Mỹ), sổ tay kỹ thuật ESD TR20.20 mục 5.3.15 (theo bản trích thứ cấp) · ISO 9223:2012 (theo bản tóm tắt thuật ngữ) · HSE (Anh), bản tin an toàn về Legionella và HSG274 phần 3 · Số liệu độ ẩm trung bình tháng của trạm Láng (1991–2020) và trạm Tân Sơn Nhất (bảng khí hậu không ghi giai đoạn), do Viện Khoa học Công nghệ Xây dựng tổng hợp, trích qua bản tổng hợp thứ cấp. Bảng tra do MEILILE tự tính bằng công thức, là giá trị lý thuyết tham khảo; nội dung quy chuẩn tóm tắt tính đến ngày 16/10/2026, không phải ý kiến pháp lý hay tư vấn thiết kế.
