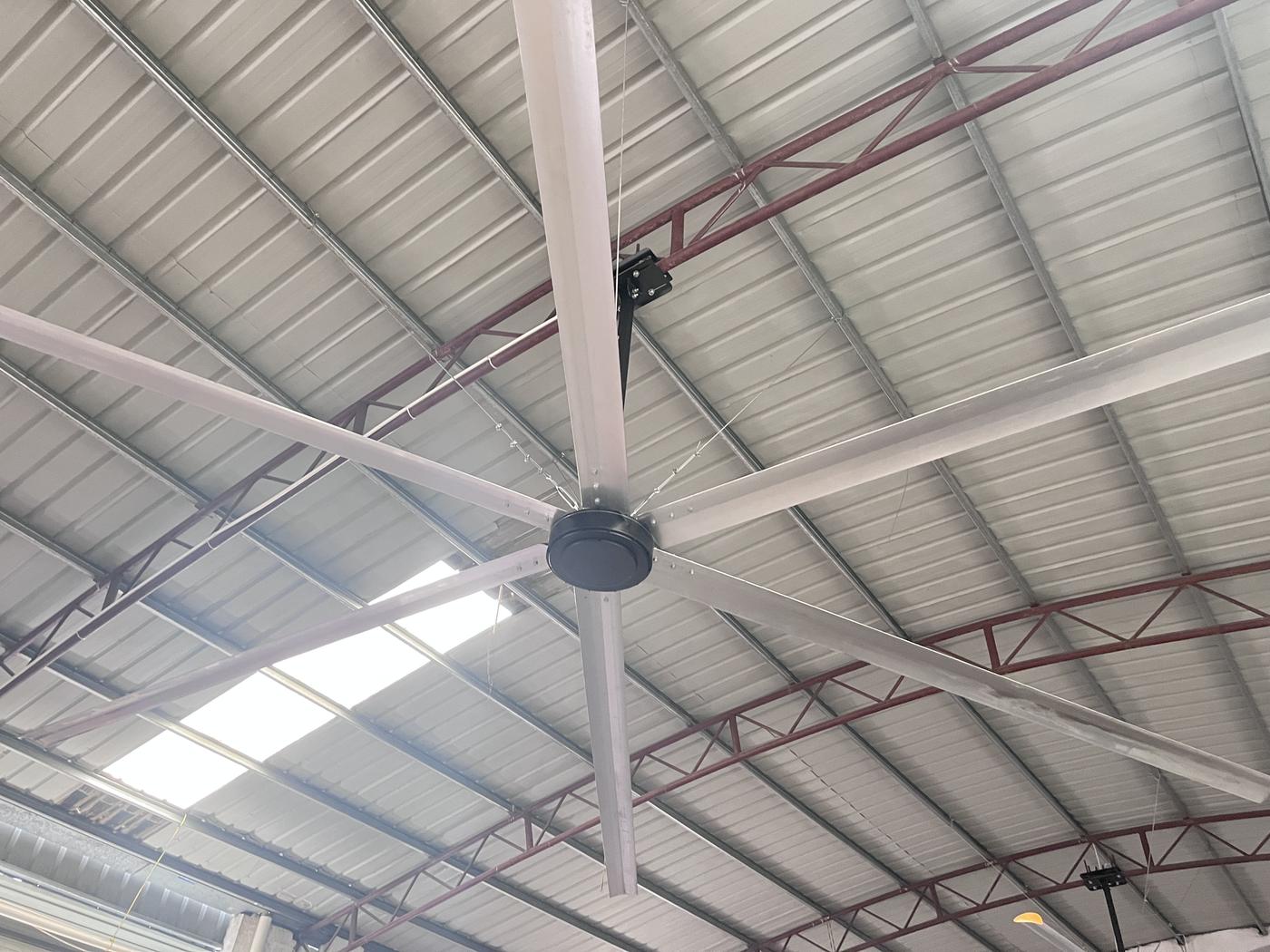

Quạt làm mát xưởng gỗ & chế biến gỗ: không thu gom bụi gỗ nhưng giảm nhiệt dưới mái

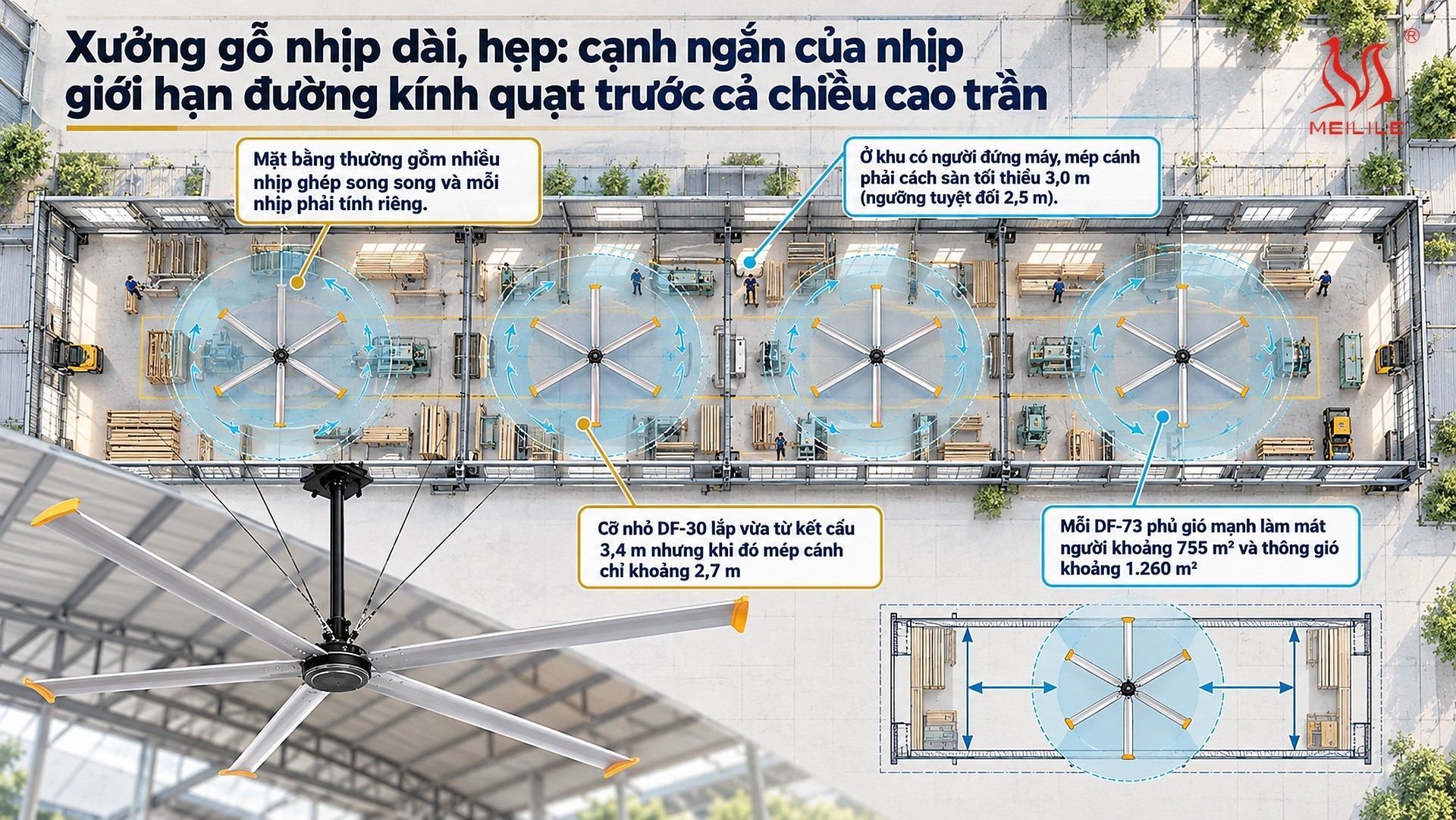

Xưởng gỗ nhịp dài, hẹp: cạnh ngắn của nhịp giới hạn đường kính quạt trước cả chiều cao trần

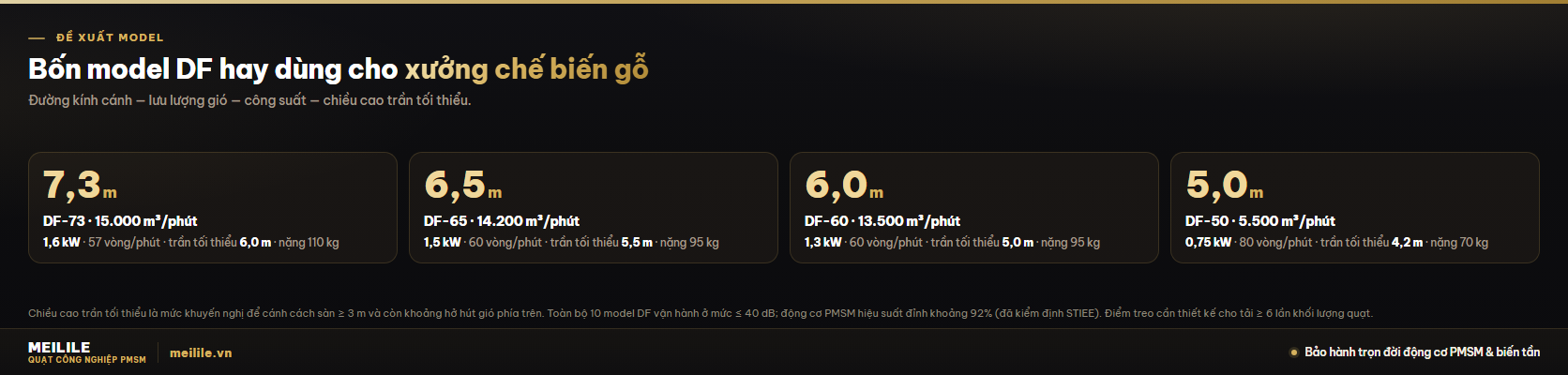

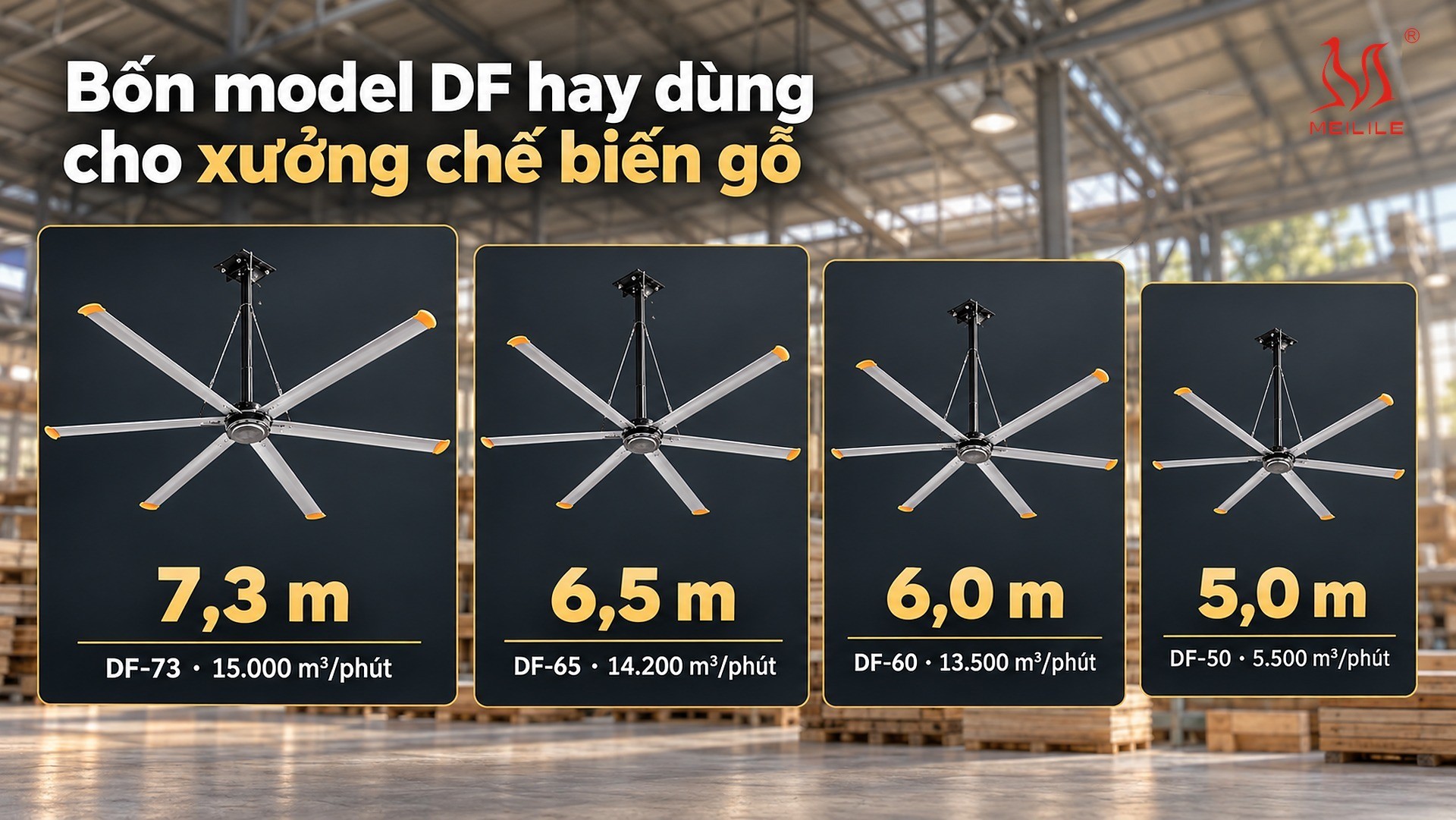

Với xưởng có dây chuyền xếp theo một trục dài (phôi vào ở một đầu, đi qua cưa, bào, chà nhám, lắp ráp rồi ra khu đóng gói ở đầu kia), mặt bằng thường gồm nhiều nhịp ghép song song và mỗi nhịp phải tính riêng. Hai điều kiện cần đạt cùng lúc: kết cấu treo đủ cao để lắp vừa cỡ quạt, và đường kính cánh nhỏ hơn cạnh ngắn của nhịp ít nhất 1,0 m để luồng gió không bị tường hay vách ngăn chặn rồi dội ngược. Cách tính đầy đủ nằm ở bài cách chọn quạt HVLS theo diện tích; bảng dưới chỉ quy các điều kiện đó ra số cho năm cỡ DF hay dùng trong xưởng gỗ.

Cột kết cấu treo tối thiểu chỉ trả lời câu hỏi cỡ quạt đó có lắp vừa hay không. Cao độ mép cánh là phép tính riêng: mép cánh lên tối đa tới H − 0,7 m, vì cụm treo chiếm cố định 0,4 m và ống treo ngắn nhất 0,3 m, với H đo tới đáy vì kèo.

Ở khu có người đứng máy, mép cánh phải cách sàn tối thiểu 3,0 m (ngưỡng tuyệt đối 2,5 m). Mốc này không suy ra được từ cột kết cấu tối thiểu: cỡ nhỏ DF-30 lắp vừa từ kết cấu 3,4 m nhưng khi đó mép cánh chỉ khoảng 2,7 m, khu đứng máy cần điểm treo từ 3,7 m.

Bảng vùng phủ trong bài chọn quạt theo diện tích còn giúp đọc lại hai cấu hình tham khảo phía trên. Mỗi DF-73 phủ gió mạnh làm mát người khoảng 755 m² và thông gió khoảng 1.260 m², nên 4 × DF-73 cho khoảng 3.020 m² gió mạnh, khớp với nhà máy nội thất ~3.000 m². Mỗi DF-65 phủ gió mạnh khoảng 600 m² và thông gió khoảng 1.000 m²: một chiếc đủ lưu thông khí cho xưởng ~1.000 m², còn vùng gió mạnh chỉ trùm khu gia công chính, vì vậy cấu hình đó thêm YF-1800 cho khu lò sấy. Các số vùng phủ này đạt được khi quạt treo ở độ cao lý tưởng và dưới cánh không có vật cản lớn. Nhập kích thước từng nhịp vào công cụ chọn quạt trần HVLS để ra số quạt và sơ đồ đặt; dòng máy và an toàn treo có trong chuyên đề quạt trần công nghiệp.

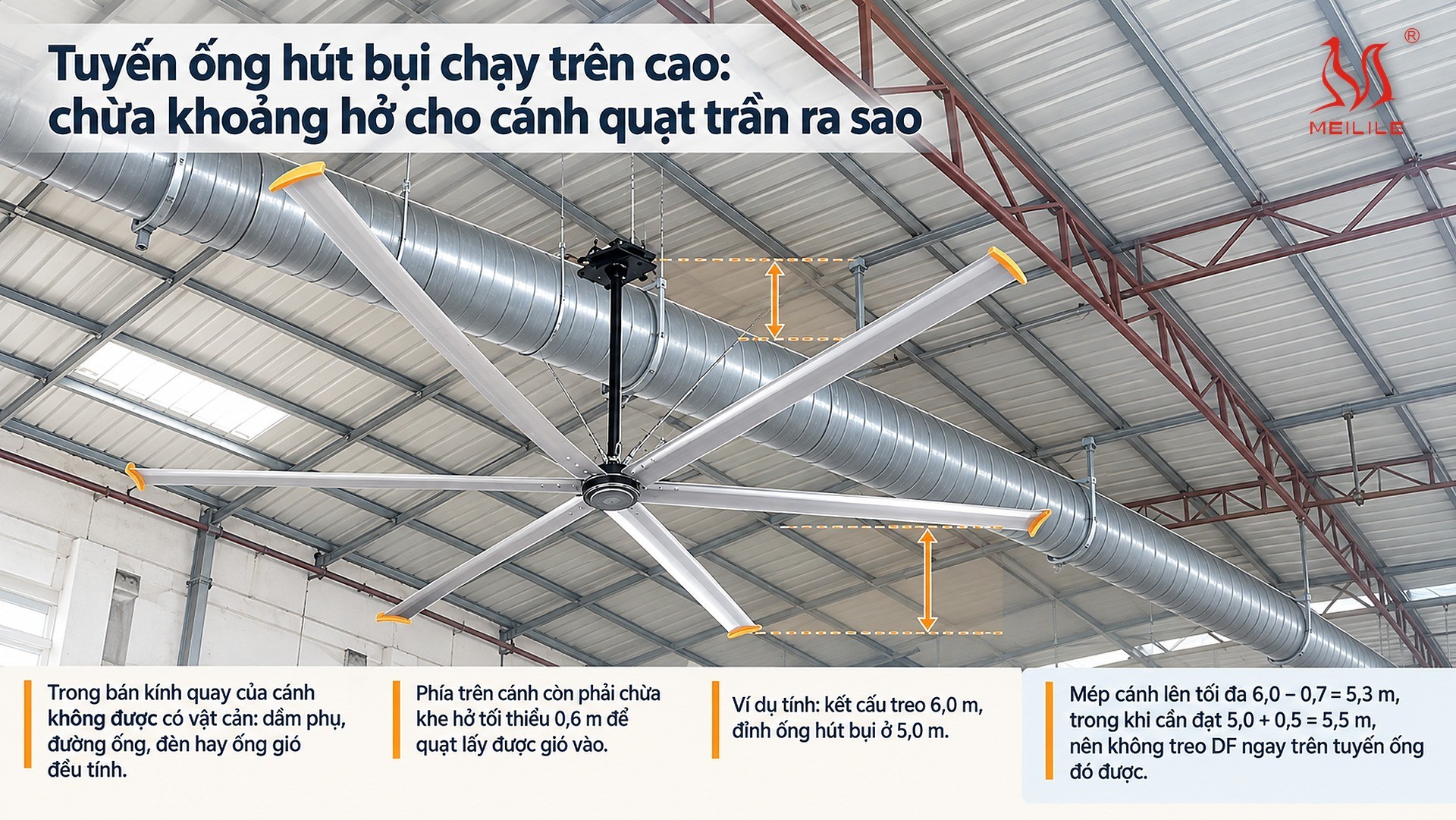

Tuyến ống hút bụi chạy trên cao: chừa khoảng hở cho cánh quạt trần ra sao

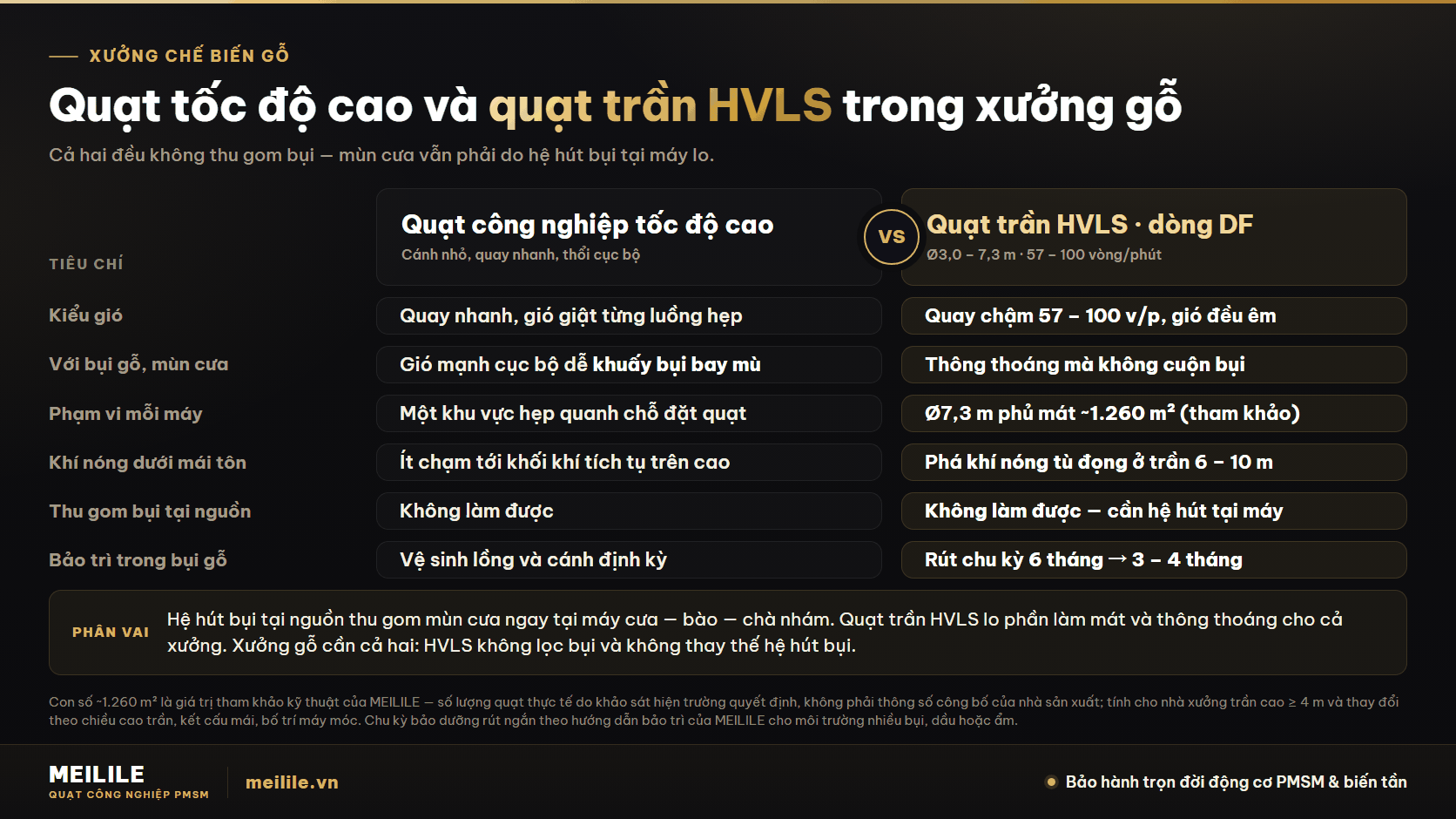

Hệ hút bụi tại máy là phần xưởng gỗ không bỏ được, và tuyến ống chính của nó thường chạy trên cao dọc dãy máy, đúng vào khoảng không quạt trần cần dùng. Trong bán kính quay của cánh không được có vật cản: dầm phụ, đường ống, đèn hay ống gió đều tính. Khi có vật cản dưới đĩa cánh, công cụ chọn quạt đặt mép cánh cao hơn đỉnh vật cản ít nhất 0,5 m. Phía trên cánh còn phải chừa khe hở tối thiểu 0,6 m để quạt lấy được gió vào.

Ví dụ tính: kết cấu treo 6,0 m, đỉnh ống hút bụi ở 5,0 m. Mép cánh lên tối đa 6,0 − 0,7 = 5,3 m, trong khi cần đạt 5,0 + 0,5 = 5,5 m, nên không treo DF ngay trên tuyến ống đó được. Có hai cách xử lý: dời tâm quạt sang bên để tuyến ống nằm ngoài bán kính cánh, hoặc chốt lại cao độ tuyến ống trước khi thi công hệ hút bụi. Cùng tuyến ống ấy trong nhịp có kết cấu 8,0 m thì không vướng, vì mép cánh lên được 7,3 m.

Vì vậy nên đưa quạt và hệ hút bụi lên cùng một bản vẽ mặt cắt ngay từ đầu. Vật cản trên cao là một trong tám hạng mục của danh mục khảo sát trước thi công; quên ống gió dưới trần là lỗi thường gặp khi tự chọn quạt, đến ngày lắp mới phát hiện.

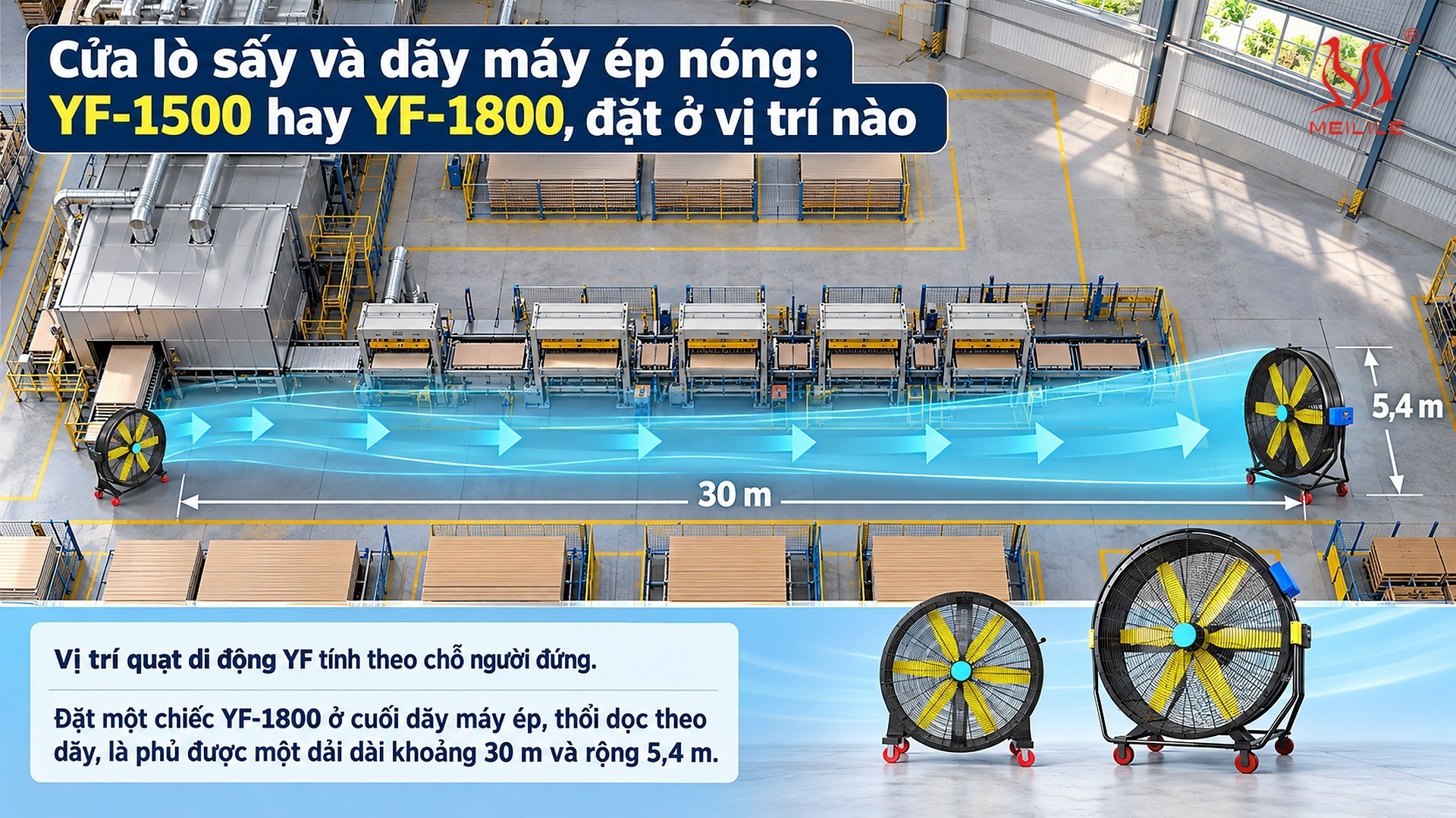

Cửa lò sấy và dãy máy ép nóng: YF-1500 hay YF-1800, đặt ở vị trí nào

Người làm việc ở khu này đứng tại lối bốc dỡ trước cửa lò sấy và tại bàn cấp phôi của máy ép, nên vị trí quạt di động YF tính theo chỗ người đứng. Tầm gió 35 m của YF-1500 và 50 m của YF-1800 trong bảng đề xuất là khoảng luồng khí còn đi tới. Công cụ chọn quạt di động lấy khoảng cách làm mát hiệu quả bằng 0,6 lần con số đó, tức vị trí xa còn giữ được gió từ 1,5 m/s: 21 m với YF-1500 và 30 m với YF-1800.

Khi thổi định hướng, dải gió hiệu quả rộng bằng 3 lần đường kính cánh, tức 4,5 m với YF-1500 và 5,4 m với YF-1800. Đặt một chiếc YF-1800 ở cuối dãy máy ép, thổi dọc theo dãy, là phủ được một dải dài khoảng 30 m và rộng 5,4 m.

• YF-1800 chỉ có Type A (hướng cố định), nhận theo đơn đặt hàng, không có sẵn kho. Cần hàng sẵn kho thì chọn YF-1500 (Type A hoặc Type B) và tăng số quạt.
• Khối lượng: YF-1500 nặng 49 kg (Type A) hoặc 53 kg (Type B), YF-1800 nặng 58 kg. Khu lò đổi mẻ theo ca thì chốt vị trí quạt cho cả ca rồi mới dời.
• Công suất: ≤600 W với YF-1500 và ≤850 W với YF-1800. Cấu hình 2–3 × YF-1500 cho khu lò sấy vì thế tiêu thụ tối đa 1,2–1,8 kW.
• Điều chỉnh gió: YF chỉnh theo 10 cấp tốc độ cài sẵn. Type B đứng chỉnh góc từ −45° đến +90°, hợp với bàn ép cố định cần hướng gió chếch xuống thân người.
• Cấp bảo vệ: động cơ Type A và Type B đạt IP55 (chống bụi, chống tia nước) theo hồ sơ kiểm định chất lượng. IP55 không phải chứng nhận phòng nổ, xem phần khu sơn ngay dưới đây.

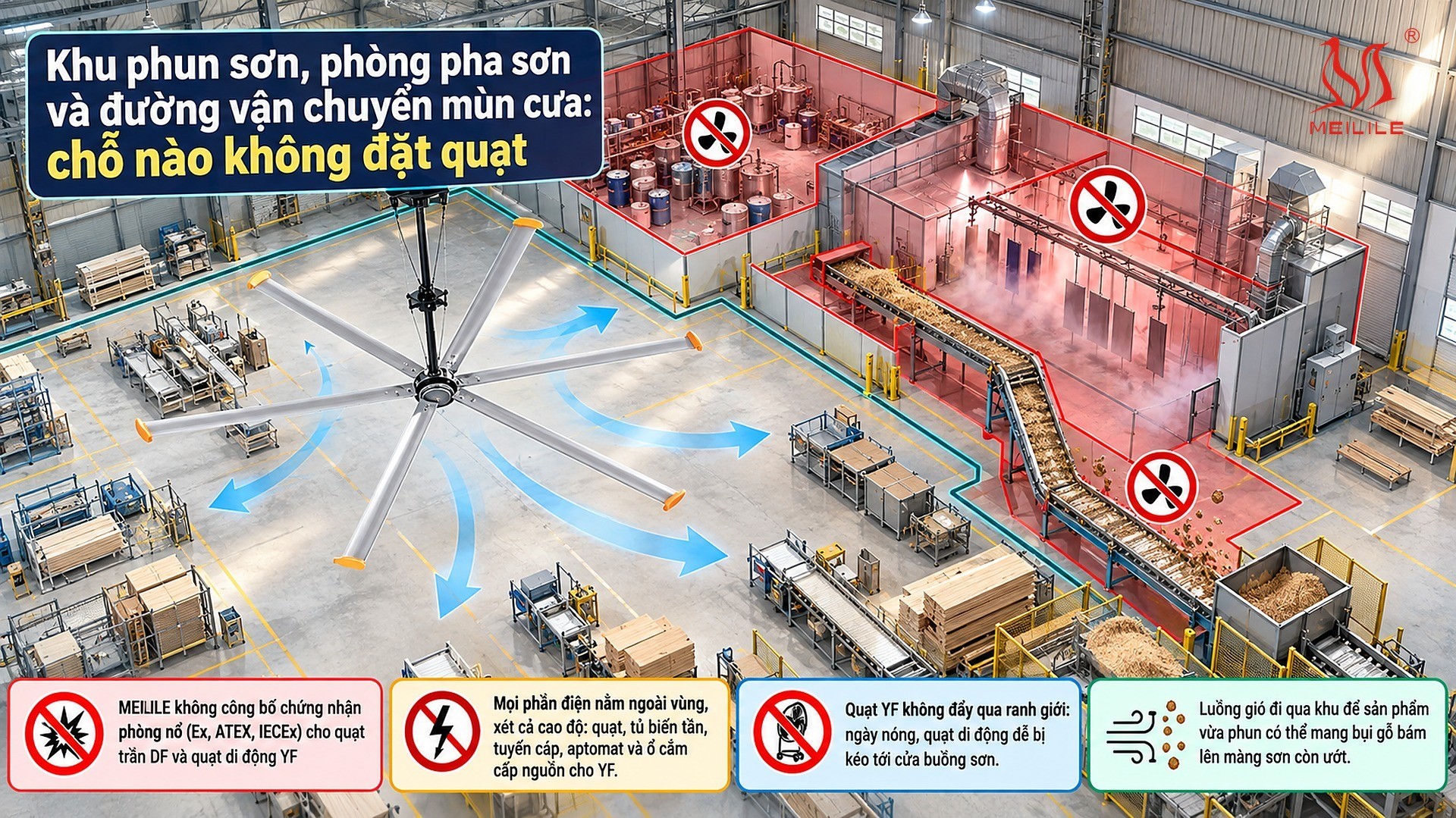

Khu phun sơn, phòng pha sơn và đường vận chuyển mùn cưa: chỗ nào không đặt quạt

Xưởng đồ gỗ có công đoạn hoàn thiện thường có buồng phun sơn, phòng pha sơn và kho dung môi, trong khi khu xẻ và khu lắp ráp là nhà xưởng thông thường. Theo QCVN 06:2022/BXD mục C.3.2 (văn bản tra cứu ngày 07/10/2026), phân xưởng xẻ gỗ được nêu làm ví dụ hạng C (nguy hiểm cháy), còn sản xuất và vận chuyển mùn cưa là ví dụ hạng B. Như vậy trong cùng một xưởng gỗ có thể có khu thông thường và khu cần phân vùng nổ; ranh giới cụ thể chỉ có trên hồ sơ phân vùng của từng nhà máy. Nội dung này không phải tư vấn pháp lý.

• MEILILE không công bố chứng nhận phòng nổ (Ex, ATEX, IECEx) cho quạt trần DF và quạt di động YF, nên không lắp hai dòng này trong vùng nổ có khí, hơi hoặc bụi dễ cháy.
• Mọi phần điện nằm ngoài vùng, xét cả cao độ: quạt, tủ biến tần, tuyến cáp, aptomat và ổ cắm cấp nguồn cho YF. Vùng nổ là một thể tích, nên quạt trần treo gần mái cũng phải đối chiếu cao độ trên bản vẽ phân vùng.
• Quạt YF không đẩy qua ranh giới: ngày nóng, quạt di động dễ bị kéo tới cửa buồng sơn. Kẻ vạch trên sàn và ghi quy định này vào nội quy khu vực.
• Báo cho đơn vị lập hồ sơ phân vùng trước khi lắp: luồng gió HVLS ở khu bên cạnh làm thay đổi thông gió trong xưởng, và quạt làm mát cho người không thay cho hệ hút cục bộ đã thiết kế cho buồng sơn.

Ngoài chuyện an toàn còn chuyện chất lượng bề mặt: luồng gió đi qua khu để sản phẩm vừa phun có thể mang bụi gỗ bám lên màng sơn còn ướt. Quạt trần DF điều chỉnh tốc độ vô cấp qua biến tần, nên ở nhịp có khu chờ sơn khô có thể hạ tốc độ quạt, hoặc đặt tâm quạt lệch khỏi khu này ngay từ sơ đồ bố trí. Phân tích đầy đủ về vùng nổ có ở bài quạt trần công nghiệp có chống cháy nổ không.

Bụi chà nhám bám cánh và tủ điều khiển: việc nào đội bảo trì xưởng tự làm, việc nào cần người lên cao

Lịch bảo dưỡng tiêu chuẩn của quạt trần HVLS có ba mốc: hằng tháng nhìn và nghe khi quạt chạy (10–15 phút mỗi quạt), mỗi 6 tháng vệ sinh cánh và siết lại các liên kết (1–2 giờ mỗi quạt), mỗi 12 tháng kiểm tra toàn diện (2–3 giờ mỗi quạt). Xưởng gỗ nhiều mùn cưa thuộc nhóm môi trường được khuyến nghị rút mốc 6 tháng xuống 3–4 tháng, tức số lần vệ sinh cánh mỗi năm tăng từ 2 lên 3–4 lần. Xưởng chạy liên tục 24/24 thì tính chu kỳ theo giờ chạy, tương đương rút ngắn thêm khoảng một nửa. Với cấu hình 4 × DF-73 nói trên, mỗi đợt vệ sinh cần khoảng 4–8 giờ công, nên xếp vào ngày dừng máy để không phải làm việc trên cao phía trên dây chuyền đang chạy.

Lý do phải rút chu kỳ: bụi bám làm cụm cánh mất cân bằng, rung động tăng dần khiến ổ bi mòn nhanh và bu-lông tự nới lỏng; lưu lượng gió giảm trong khi điện năng tiêu thụ không giảm; tủ biến tần bám bụi dễ quá nhiệt và báo lỗi.

• Đội bảo trì xưởng tự làm, không cần lên cao: bài nhìn và nghe hằng tháng; đọc màn hình biến tần và chụp lại mã lỗi gửi kỹ thuật; vệ sinh khe tản nhiệt tủ điều khiển sau khi ngắt aptomat và chờ vài phút cho tụ xả, bằng chổi mềm hoặc khí nén áp suất thấp. Không mở nắp tủ can thiệp phần đấu nối, vì tự ý can thiệp tủ biến tần thuộc trường hợp không được bảo hành.
• Cần người có chứng chỉ làm việc trên cao: lau cánh, siết bu-lông hệ treo, chạm vào cáp an toàn hay tháo lắp bất kỳ chi tiết nào, kèm dây an toàn và phương tiện nâng phù hợp.
• Vị trí tủ biến tần: tủ của quạt DF đặt rời trên cột hoặc tường trong tầm với của người vận hành. Ở xưởng gỗ nên chọn cột xa máy chà nhám để khe tản nhiệt ít bám bụi mịn.

Hạng mục và thời gian từng mốc có ở trang bảo trì bảo dưỡng quạt trần công nghiệp. MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần; bảo trì đúng lịch là cách giữ quạt ở điều kiện vận hành bình thường.

Gửi gì để nhận phương án cho xưởng gỗ: sáu thông tin nên chuẩn bị trước

• Kích thước từng nhịp (dài × rộng), không gộp cả nhà xưởng: cạnh ngắn của từng nhịp quyết định đường kính tối đa như bảng phía trên.
• Cao độ kết cấu treo đo tới đáy vì kèo, không đo tới đỉnh mái; ở nhà mái dốc hai mốc này chênh nhau tới 1,5–2,5 m.
• Mặt cắt tuyến ống hút bụi và các vật cản trên cao khác (cầu trục, máng cáp, đèn highbay, sprinkler), có ghi cao độ đỉnh.
• Loại kết cấu mái: vì kèo thép thì ghi quy cách tiết diện (I, H hay hộp) để chọn kẹp dầm; dầm bê tông thì dùng giá bắt nở đã kiểm định, quy cách chốt sau khảo sát. Điểm treo phải chịu tải thiết kế bằng khối lượng tịnh × 6, tức 210–660 kg cho dòng DF.
• Nguồn điện tại khu lắp: DF-65 và DF-73 dùng 380V; DF-55 và DF-60 có bản 380V hoặc 220V; DF-50 dùng 220V. Quạt YF bản 220V một pha cắm là chạy, bản 380V ba pha cần đấu nối.
• Bản vẽ phân vùng nổ nếu xưởng có buồng sơn, phòng pha sơn hoặc khu vận chuyển mùn cưa, để kỹ sư đặt quạt, tủ biến tần và ổ cắm ngoài vùng ngay từ phương án đầu.
