Quạt trần công nghiệp HVLS không hạ nhiệt độ không khí. Nó làm mát bằng hai cơ chế tách biệt: hiệu ứng gió — luồng gió 1,5–2,5 m/s tại chỗ đứng máy đẩy nhanh bay hơi mồ hôi, cho cảm giác mát khoảng 4–6 °C trong khi nhiệt kế gần như đứng yên; và phá phân tầng nhiệt — vòng gió hồi lưu kéo lớp khí nóng đọng dưới mái xuống trộn với lớp khí sát sàn. Vùng gió có tác dụng của một quạt rộng khoảng 2,5 lần đường kính cánh, nên vị trí đặt quạt quyết định kết quả không kém gì việc chọn model. Bài viết cũng nêu thẳng sáu trường hợp HVLS không xử lý được: kho lạnh, phòng sạch luồng khí một chiều, khu phát sinh hơi độc, trần dưới 3,4 m, trần không chịu lực và khu cần nhiệt độ chính xác.
Câu hỏi khó trả lời khi khảo sát một nhà xưởng thường không phải "quạt này bao nhiêu tiền" mà là "lắp xong xưởng tôi mát được mấy độ". Trả lời trung thực câu đó buộc phải nói rõ quạt HVLS làm mát bằng cơ chế nào — vì cơ chế của nó không giống điều hòa, không giống cooling pad và cũng không giống quạt công nghiệp thổi trực diện. Trang này chỉ nói về cơ chế: gió đi đường nào, vì sao người thấy mát trong khi nhiệt kế không đổi, cơ chế đó mất tác dụng khi nào. Phần "có nên dùng và chọn model nào" nằm ở bài giải pháp làm mát nhà xưởng bằng quạt HVLS; phần "bên trong máy có gì" nằm ở bài cấu tạo quạt trần công nghiệp HVLS; còn nếu câu hỏi mới chỉ là HVLS là gì và nó khác quạt trần thường ở đâu, hãy bắt đầu từ bài quạt HVLS là gì, khác gì quạt trần thường.

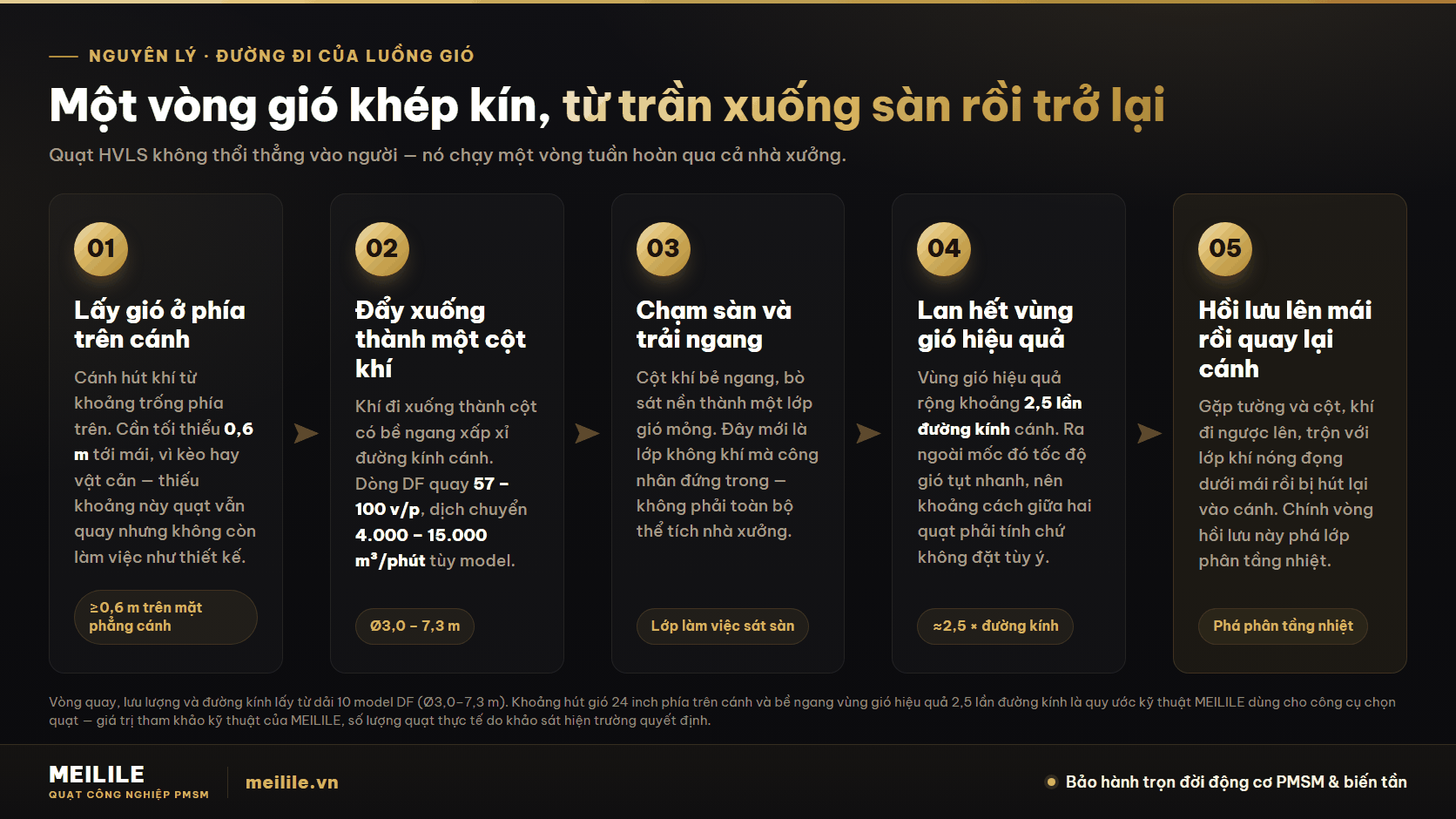

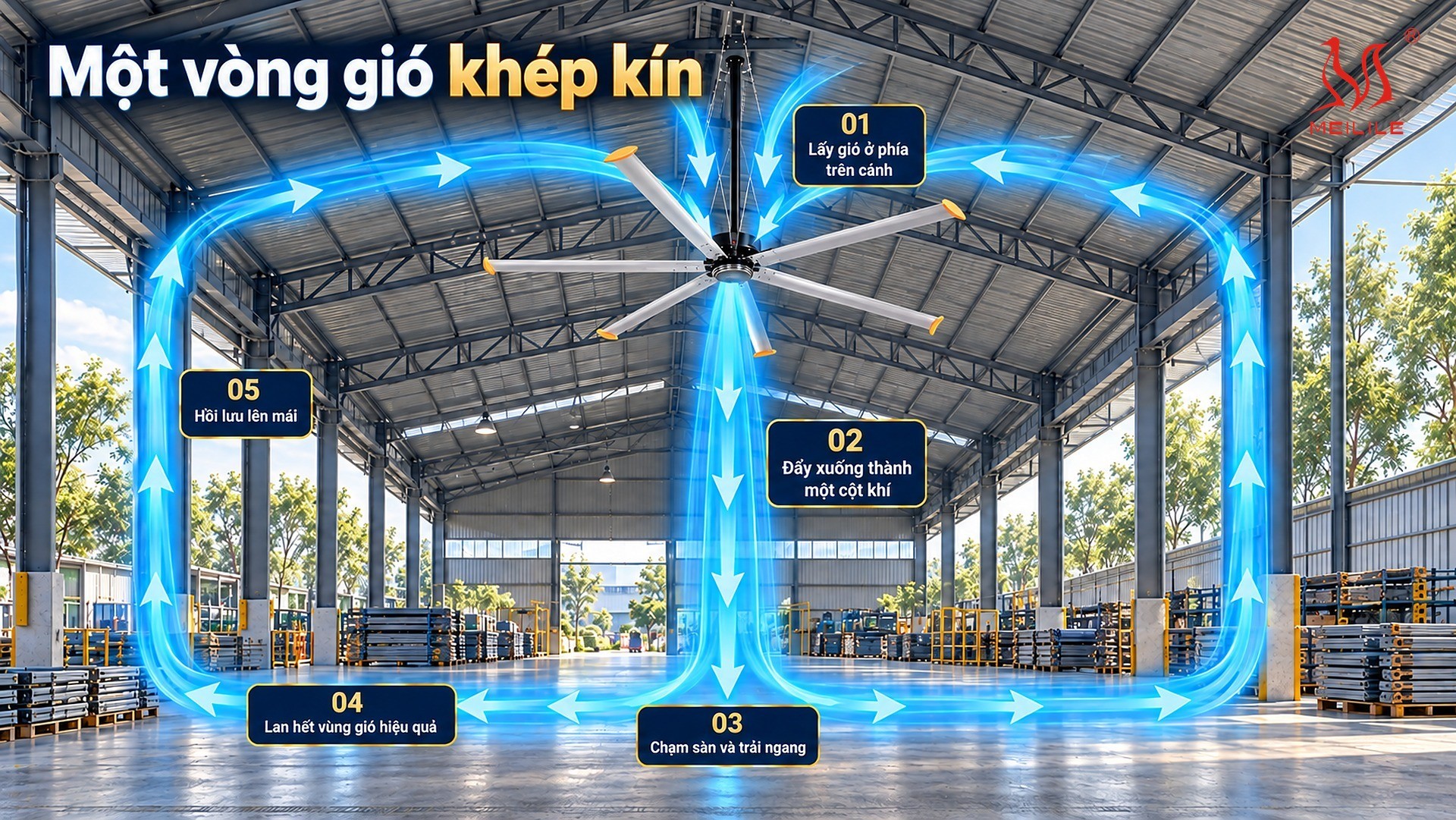

Đường đi của luồng gió: một vòng khép kín, không phải một luồng thổi
Hình dung phổ biến về quạt trần là "nó thổi gió xuống đầu người". Với quạt HVLS thì mô tả đó chỉ đúng một phần năm câu chuyện. Cái quạt tạo ra là một vòng tuần hoàn khép kín chạy qua toàn bộ mặt bằng, và bốn chặng còn lại của vòng đó mới là phần quyết định hiệu quả.
Chặng 1 — lấy gió ở phía trên cánh. Cánh quạt hút khí từ khoảng trống nằm giữa mặt phẳng cánh và mái. Quy tắc lắp đặt MEILILE đang áp dụng là chừa tối thiểu 0,6 m (khoảng 24 inch) tới mái, vì kèo hoặc vật cản phía trên. Đây là con số hay bị bỏ qua khi khách tự chọn vị trí treo: thiếu khoảng hút này thì quạt vẫn quay đủ vòng, dòng điện vẫn đúng bảng, nhưng cột khí đi xuống yếu hẳn vì cánh không có đủ khí để lấy.
Chặng 2 — đẩy xuống thành một cột khí. Khí rời cánh đi xuống thành một cột có bề ngang xấp xỉ đường kính cánh, tức 3,0 đến 7,3 m tùy model dòng DF. Lượng khí dịch chuyển là 4.000–15.000 m³/phút. Đổi sang đơn vị dễ hình dung: một chiếc DF-73 chạy hết tốc độ dịch chuyển khoảng 900.000 m³ mỗi giờ — với một khu xưởng 2.000 m² trần 8 m (thể tích 16.000 m³), con số đó tương đương khuấy trộn khoảng 56 lần thể tích khu vực mỗi giờ.
Chặng 3 — chạm sàn và trải ngang. Cột khí gặp nền, bẻ ngang và bò sát sàn thành một lớp gió mỏng. Đây mới là lớp không khí mà công nhân thực sự đứng trong. Nhận ra điều này giải thích một hiểu lầm rất tốn tiền: khách thường tính "cần làm mát bao nhiêu m³ không khí" rồi so với công suất lạnh của điều hòa, trong khi quạt chỉ cần xử lý lớp khí sát sàn nơi có người, không cần đụng tới toàn bộ thể tích nhà xưởng.
Chặng 4 — lan hết vùng gió hiệu quả. Lớp gió ngang lan ra xa dần và yếu dần. Quy ước kỹ thuật MEILILE dùng cho công cụ chọn quạt là vùng gió có tác dụng rộng khoảng 2,5 lần đường kính cánh; ra ngoài mốc đó tốc độ gió tụt nhanh. Với DF-73, mốc đó rơi vào khoảng 18 m tính theo bề ngang vùng gió — con số này chính là căn cứ để tính khoảng cách giữa hai quạt ở phần dưới.
Chặng 5 — hồi lưu lên mái rồi quay lại cánh. Gặp tường, cột hoặc kệ hàng, lớp gió ngang bị bẻ ngược lên, đi dọc theo tường lên tới trần, trộn với lớp khí nóng đang đọng dưới mái, rồi bị chính chiếc quạt hút lại. Vòng khép kín này là lý do quạt HVLS làm được việc thứ hai — phá phân tầng nhiệt — mà quạt thổi trực diện không làm được.

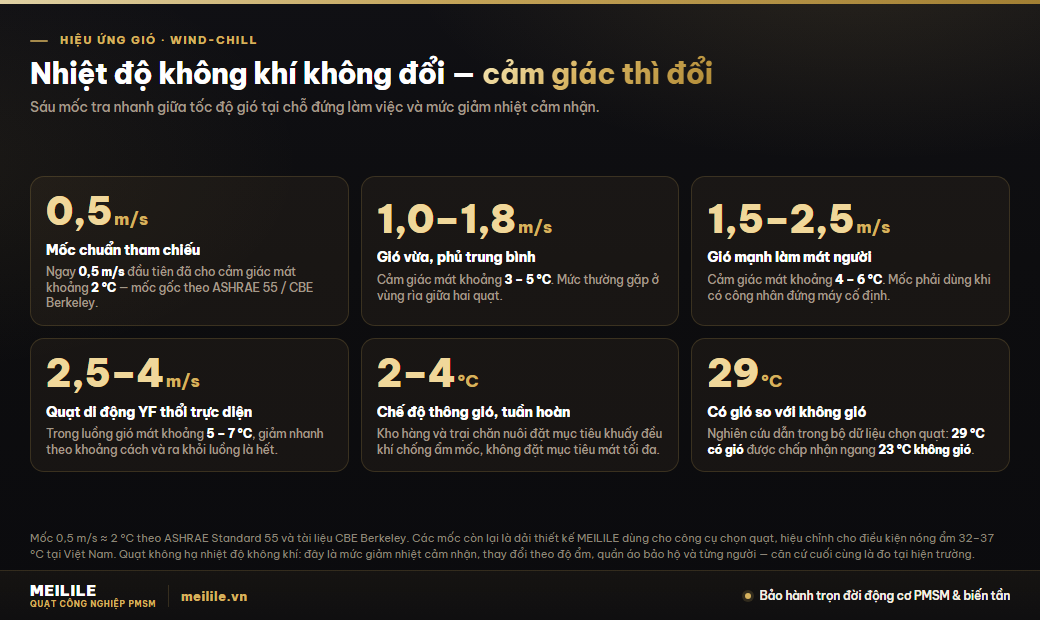

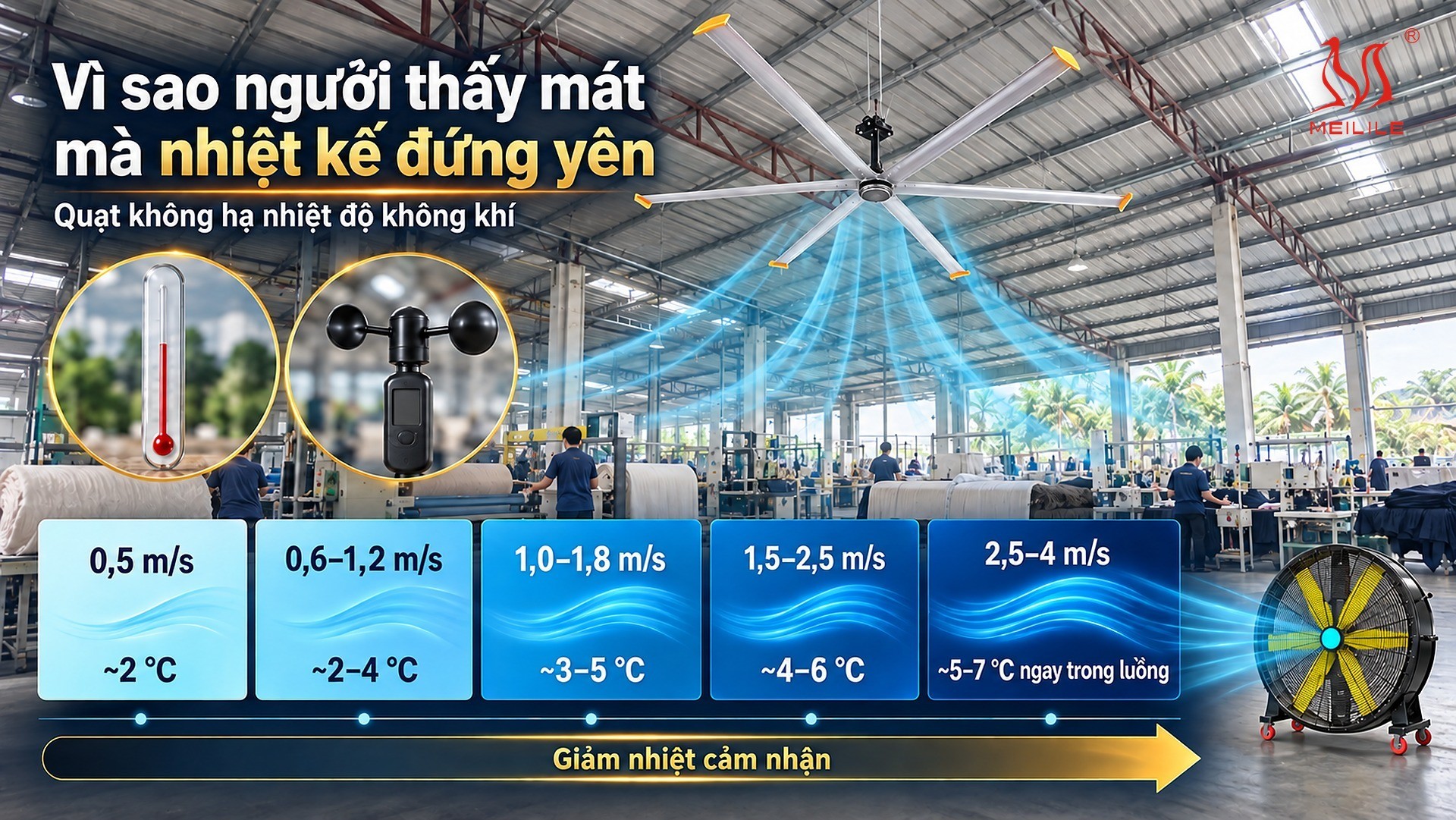

Hiệu ứng gió: vì sao người thấy mát mà nhiệt kế đứng yên
Cơ thể người thải nhiệt ra môi trường bằng bốn đường: bức xạ, dẫn nhiệt qua tiếp xúc, đối lưu với không khí xung quanh, và bay hơi mồ hôi. Trong một nhà xưởng Việt Nam mùa nóng, nhiệt độ không khí thường nằm quanh 32–37 °C — tức xấp xỉ hoặc cao hơn nhiệt độ da. Ba đường đầu vì thế gần như tắt: không khí không còn "mát hơn người" để lấy nhiệt đi. Chỉ còn lại đường thứ tư — bay hơi mồ hôi.
Đây chính là chỗ luồng gió can thiệp. Gió thổi qua da liên tục cuốn đi lớp hơi ẩm bão hòa nằm sát bề mặt, khiến mồ hôi bay hơi nhanh hơn, và mỗi gam mồ hôi bay hơi lấy đi một lượng nhiệt cụ thể của cơ thể. Kết quả: người thấy mát rõ rệt trong khi nhiệt độ không khí gần như không đổi. Thuật ngữ tiếng Anh gọi hiện tượng này là wind-chill effect; trong hồ sơ kỹ thuật tiếng Việt thường ghi là nhiệt độ cảm nhận để phân biệt với nhiệt độ đo được.
Mốc gốc để quy đổi lấy từ ASHRAE Standard 55 và tài liệu CBE Berkeley: 0,5 m/s gió đầu tiên đã tương đương khoảng 2 °C cảm giác mát. Từ mốc đó, dải thiết kế MEILILE dùng cho công cụ chọn quạt hiệu chỉnh cho điều kiện nóng ẩm Việt Nam như bảng dưới. Có một con số trong cùng bộ dữ liệu đó đáng nhớ hơn cả bảng: 29 °C có gió được người lao động chấp nhận ngang với 23 °C không gió — chênh lệch 6 °C mà không tốn một watt điện lạnh nào.
| Tốc độ gió tại chỗ đứng | Giảm nhiệt cảm nhận | Thiết bị tạo ra mức này | Dùng cho tình huống nào |
|---|---|---|---|
| 0,5 m/s | ~2 °C | Mốc chuẩn tham chiếu | Mốc gốc ASHRAE 55 / CBE Berkeley — cũng là ngưỡng quy ước "hết gió" khi tính cự ly thổi |
| 0,6–1,2 m/s | ~2–4 °C | HVLS ở vùng rìa, phủ rộng | Kho lưu trữ, chống ẩm mốc — mục tiêu là khí chuyển động chứ không phải mát tối đa |
| 1,0–1,8 m/s | ~3–5 °C | HVLS, phủ trung bình | Khu vực đi lại, khu đóng gói, vùng giữa hai quạt |
| 1,5–2,5 m/s | ~4–6 °C | HVLS, vùng gió mạnh | Khu có công nhân đứng máy cố định — mốc bắt buộc dùng khi tính số quạt |
| 2,5–4 m/s | ~5–7 °C | Quạt di động YF thổi trực diện | Điểm nóng cục bộ: trạm hàn, khu lò, khu hấp — chỉ có tác dụng trong luồng gió |
Phá phân tầng nhiệt: cơ chế thứ hai, ít được nhắc tới hơn
Khí nóng nhẹ hơn khí mát nên luôn có xu hướng đi lên. Trong một nhà xưởng mái tôn, quá trình đó tạo ra phân tầng nhiệt: một lớp khí rất nóng đọng lại sát mái, còn tầng làm việc sát sàn thì vừa oi vừa tù. Mái tôn hấp thụ bức xạ mặt trời và tự nó biến cả không gian thành một lò nhiệt — nhiệt độ bên trong xưởng tôn mùa nóng có thể cao hơn ngoài trời 3–5 °C.
Phân tầng gây ra ba khoản thiệt cụ thể mà chủ xưởng thường không quy được về một nguyên nhân. Thứ nhất, lớp khí nóng dưới mái nung ngược xuống bằng bức xạ, khiến cảm giác nóng ở tầng làm việc nặng hơn con số nhiệt kế báo. Thứ hai, chênh lệch nhiệt độ giữa hai tầng làm hơi ẩm ngưng tụ trên mặt dưới mái tôn vào lúc rạng sáng, nhỏ giọt xuống hàng hóa và pallet — nguyên nhân của rất nhiều vụ mốc thùng carton mà kho không giải thích được. Thứ ba, ở kho trần cao 8–12 m, toàn bộ tiền điện của hệ thông gió cưỡng bức đang được dùng để hút đi lớp khí ở độ cao mà không ai đứng.
Vòng hồi lưu ở chặng 5 xử lý đúng việc này: nó kéo lớp khí trên mái xuống, trộn với lớp khí sát sàn, làm chênh lệch nhiệt độ giữa hai tầng thu hẹp lại. Đây là lý do quạt HVLS được dùng ở kho lưu trữ trần cao ngay cả khi mục tiêu không phải làm mát người — xem chi tiết theo ngành ở trang giải pháp cho kho bãi & logistics. Ở chế độ này, quạt chạy tốc độ thấp trên biến tần là đủ: cần khí chuyển động đều, không cần cảm giác gió mạnh, và tiền điện tụt xuống theo.
Cách kiểm chứng phá phân tầng nhiệt cũng đơn giản hơn kiểm chứng hiệu ứng gió, vì lần này nhiệt kế có việc để làm: đo nhiệt độ tại tầng sát mái và tại tầng làm việc trước khi bật quạt, chạy quạt 20–30 phút rồi đo lại đúng hai điểm đó. Nếu chênh lệch giữa hai tầng giảm rõ thì vòng hồi lưu đang hoạt động. Nếu không giảm, khả năng cao là khoảng hút phía trên cánh bị bóp (dưới 0,6 m) hoặc quạt treo quá thấp so với chiều cao trần.

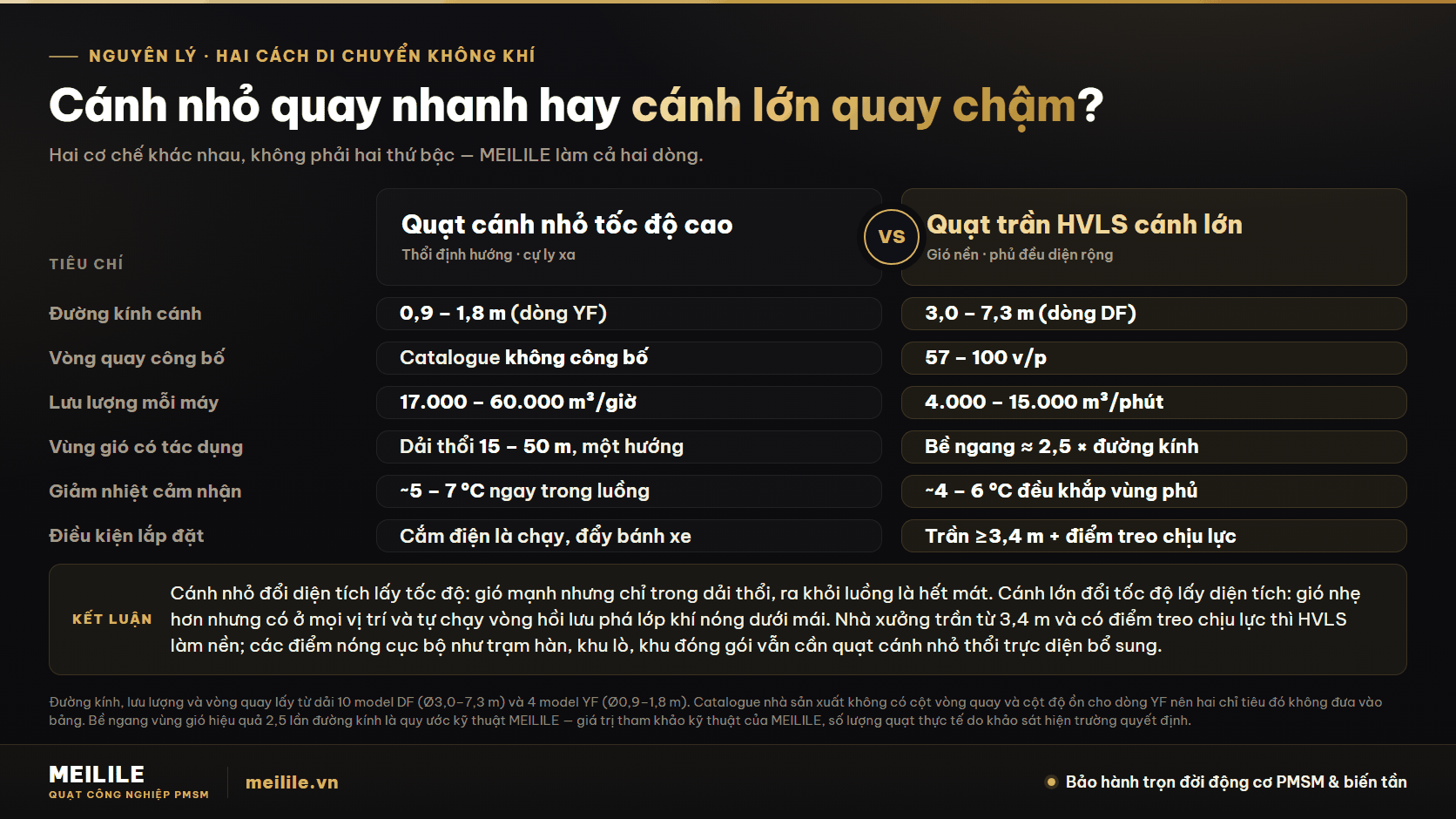

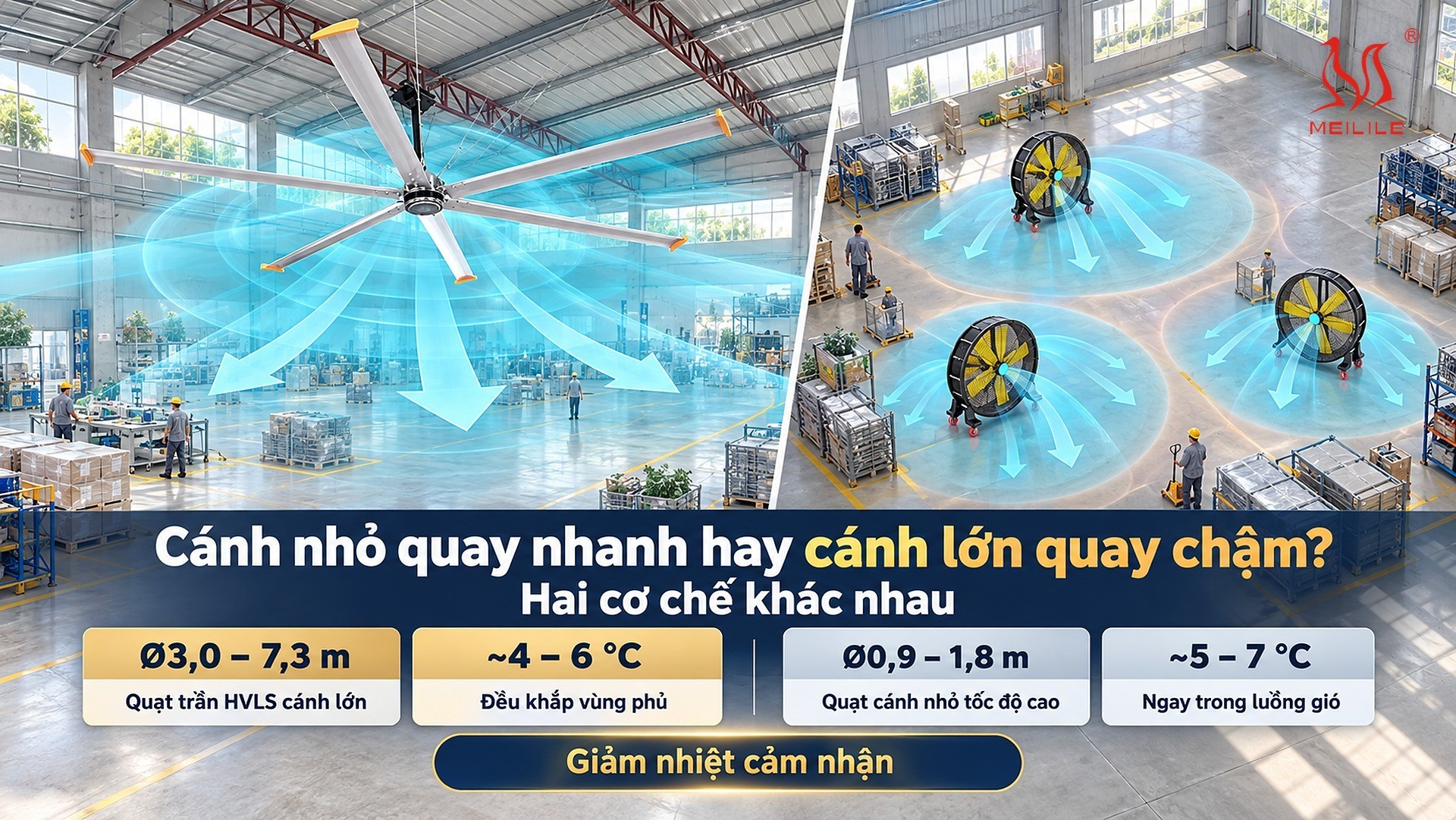

Vì sao cánh lớn quay chậm hiệu quả hơn trên diện rộng
Muốn di chuyển một lượng khí cho trước, có đúng hai cách: lấy diện tích lớn nhân tốc độ thấp, hoặc lấy diện tích nhỏ nhân tốc độ cao. Hai cách cho ra cùng một lưu lượng trên giấy nhưng cho ra hai loại luồng gió hoàn toàn khác nhau trong xưởng.
Xem thêm: Top 8 thương hiệu quạt trần công nghiệp HVLS tại Việt Nam 2026.
Luồng hẹp tốc độ cao mất năng lượng nhanh. Một luồng gió nhỏ chạy trong khối khí đứng yên sẽ liên tục cuốn theo khí xung quanh và tán năng lượng vào đó. Càng nhỏ và càng nhanh, tỷ lệ bề mặt tiếp xúc trên mỗi đơn vị thể tích khí càng lớn, luồng càng chóng tan. Bù lại, nó đi được xa theo một hướng cố định: dòng YF có cự ly thổi từ 15 m (YF-900) đến 50 m (YF-1800). Đó là ưu thế thật, chỉ khác chỗ áp dụng.
Chi tiết được phân tích riêng trong bài BLDC hay PMSM: động cơ quạt trần công nghiệp loại nào tốt.
Cột khí lớn tốc độ thấp giữ được hình dạng lâu hơn, đi xuống trọn vẹn tới sàn rồi mới trải ngang, nên nó phủ theo diện tích chứ không theo hướng. Dòng DF quay 57–100 vòng/phút tùy cỡ và dịch chuyển 4.000–15.000 m³/phút. Vòng quay thấp còn kéo theo ba hệ quả thực tế: tiếng ồn khí động thấp — toàn dải 10 model công bố ≤40 dB theo bảng thông số nhà sản xuất; gió không giật nên không thổi tung vải, chỉ, mảnh cắt hay mẫu giấy trên chuyền; và công suất mỗi máy chỉ 0,5–1,6 kW cho cả vùng phủ hàng trăm m².
| Chỉ tiêu | Quạt trần công nghiệp HVLS (dòng DF) | Quạt trần dân dụng | Quạt công nghiệp di động (dòng YF) |
|---|---|---|---|
| Đường kính cánh | Ø3,0 – 7,3 m (10 model) | Ø1,2 – 1,5 m | Ø0,9 – 1,8 m (4 model) |
| Vòng quay công bố | 57 – 100 vòng/phút | — | — |
| Lưu lượng mỗi máy | 4.000 – 15.000 m³/phút | — | 24.000 – 60.000 m³/giờ (NSX công bố) |
| Công suất mỗi máy | 0,5 – 1,6 kW | — | 300 – 850 W |
| Độ ồn công bố | ≤40 dB (cả 10 model) | — | — (catalogue không có cột độ ồn) |
| Kiểu vùng phủ | Theo diện tích, bề ngang ≈2,5 × đường kính | Cục bộ quanh trục quạt | Theo hướng, cự ly thổi 15 – 50 m |
| Giảm nhiệt cảm nhận | ~4 – 6 °C đều khắp vùng phủ | — | ~5 – 7 °C ngay trong luồng gió |
| Điều kiện lắp đặt | Trần ≥3,4 m + điểm treo chịu lực | Trần nhà ở, không tính tải công nghiệp | Cắm điện là chạy, đẩy bằng bánh xe |

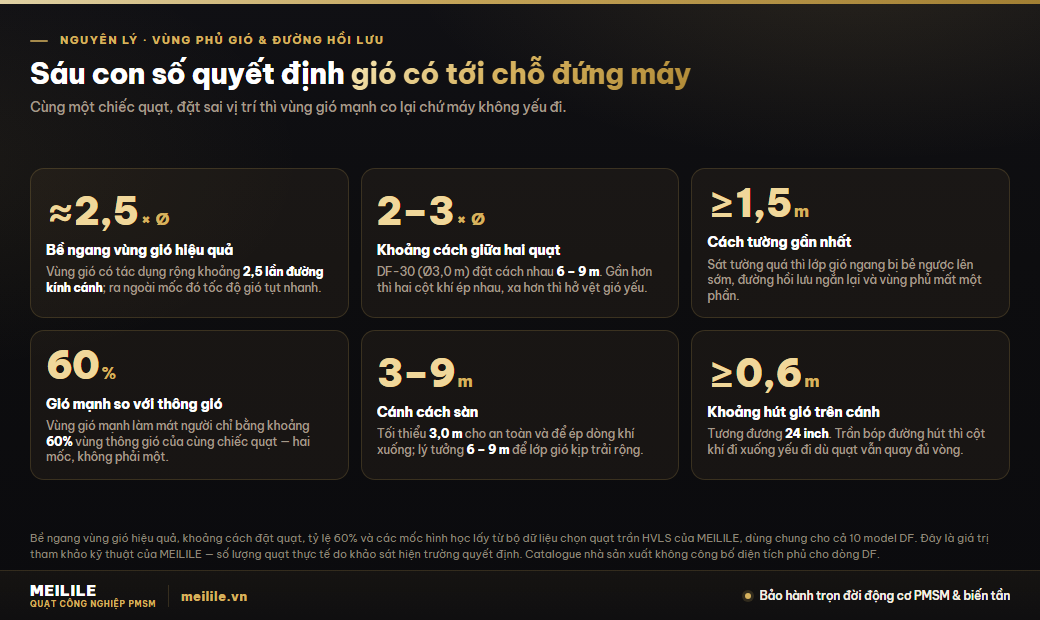

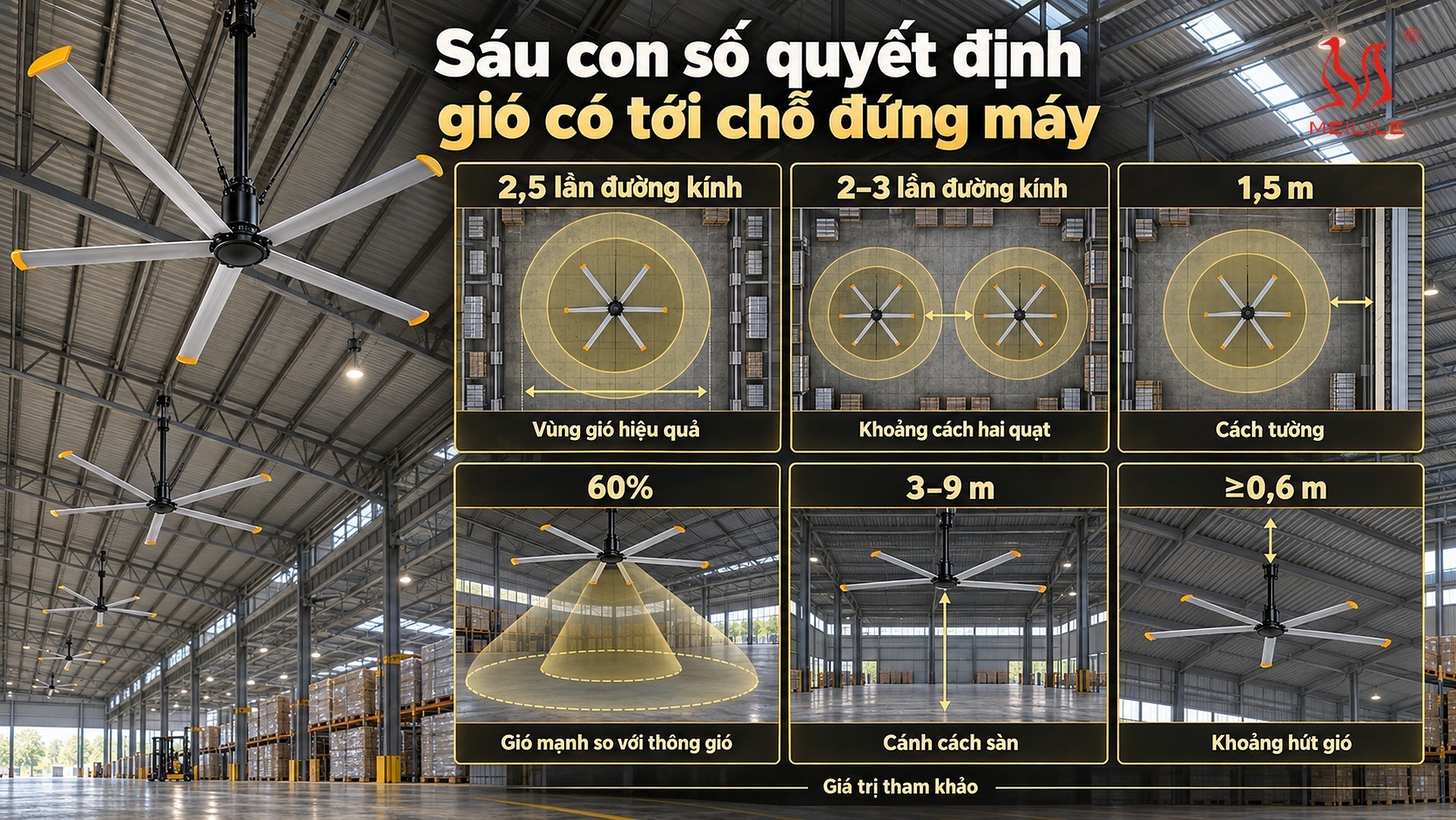

Vùng phủ gió, khoảng cách đặt quạt và đường hồi lưu
Sau khi đã chọn được model, thứ quyết định kết quả tiếp theo là vị trí treo. Cùng một chiếc quạt, đặt sai chỗ thì vùng gió mạnh co lại chứ máy không hề yếu đi — và đây là dạng lỗi không thể sửa bằng cách vặn biến tần lên mức cao hơn.
Bề ngang vùng gió hiệu quả ≈ 2,5 lần đường kính cánh. Từ đó suy ra khoảng cách giữa hai quạt lấy 2–3 lần đường kính: DF-30 (Ø3,0 m) đặt cách nhau 6–9 m. Đặt gần hơn thì hai cột khí đi xuống ép vào nhau và triệt tiêu một phần; đặt xa hơn thì giữa hai quạt hở ra một vệt gió yếu — thường đúng chỗ có người đứng, vì lối đi hay nằm giữa hai dãy máy.
Cách tường gần nhất 1,5 m. Sát tường quá thì lớp gió ngang bị bẻ ngược lên quá sớm, đường hồi lưu ngắn lại và một phần vùng phủ mất đi. Cùng logic đó, kệ hàng cao và vách ngăn cao là kẻ thù của lớp gió ngang: chúng không chặn cột khí đi xuống, nhưng chặn đúng chặng 3 và chặng 4 của vòng gió. Xưởng nhiều vách ngăn hoặc kho kệ cao phải lấy con số vùng phủ ở cận dưới của dải tham chiếu.
Một quạt có hai mốc phủ, không phải một. Đây là chỗ rất dễ hiểu nhầm khi so báo giá giữa các nhà cung cấp. Mốc thông gió, lưu thông không khí là phạm vi quạt khuấy đều được khí, vùng rìa gió nhẹ — dùng cho kho lưu trữ chống ẩm mốc. Mốc gió mạnh làm mát người là phạm vi mọi điểm đều đạt 1,5–2,5 m/s — bắt buộc dùng khi có công nhân đứng máy, và nó chỉ bằng khoảng 60% mốc thứ nhất. Hai nhà cung cấp báo hai con số chênh nhau gần gấp rưỡi có thể đều đang nói thật, chỉ là đọc hai cột khác nhau.
| Model | Đường kính | Bề ngang vùng gió hiệu quả (≈2,5 × Ø) | Phủ gió mạnh làm mát người (mọi điểm 1,5–2,5 m/s) | Phủ thông gió, lưu thông (vùng rìa gió nhẹ) |
|---|---|---|---|---|
| DF-30 | Ø3,0 m | ~7,5 m | ~130 m² | ~210 m² |
| DF-35 | Ø3,5 m | ~8,8 m | ~175 m² | ~290 m² |
| DF-40 | Ø4,0 m | ~10,0 m | ~225 m² | ~380 m² |
| DF-45 | Ø4,5 m | ~11,3 m | ~285 m² | ~480 m² |
| DF-50 | Ø5,0 m | ~12,5 m | ~355 m² | ~590 m² |
| DF-55A / DF-55B (xem chú thích) | Ø5,5 m | ~13,8 m | ~430 m² | ~715 m² |
| DF-60 | Ø6,0 m | ~15,0 m | ~510 m² | ~850 m² |
| DF-65 | Ø6,5 m | ~16,3 m | ~600 m² | ~1.000 m² |
| DF-73 | Ø7,3 m | ~18,3 m | ~755 m² | ~1.260 m² |

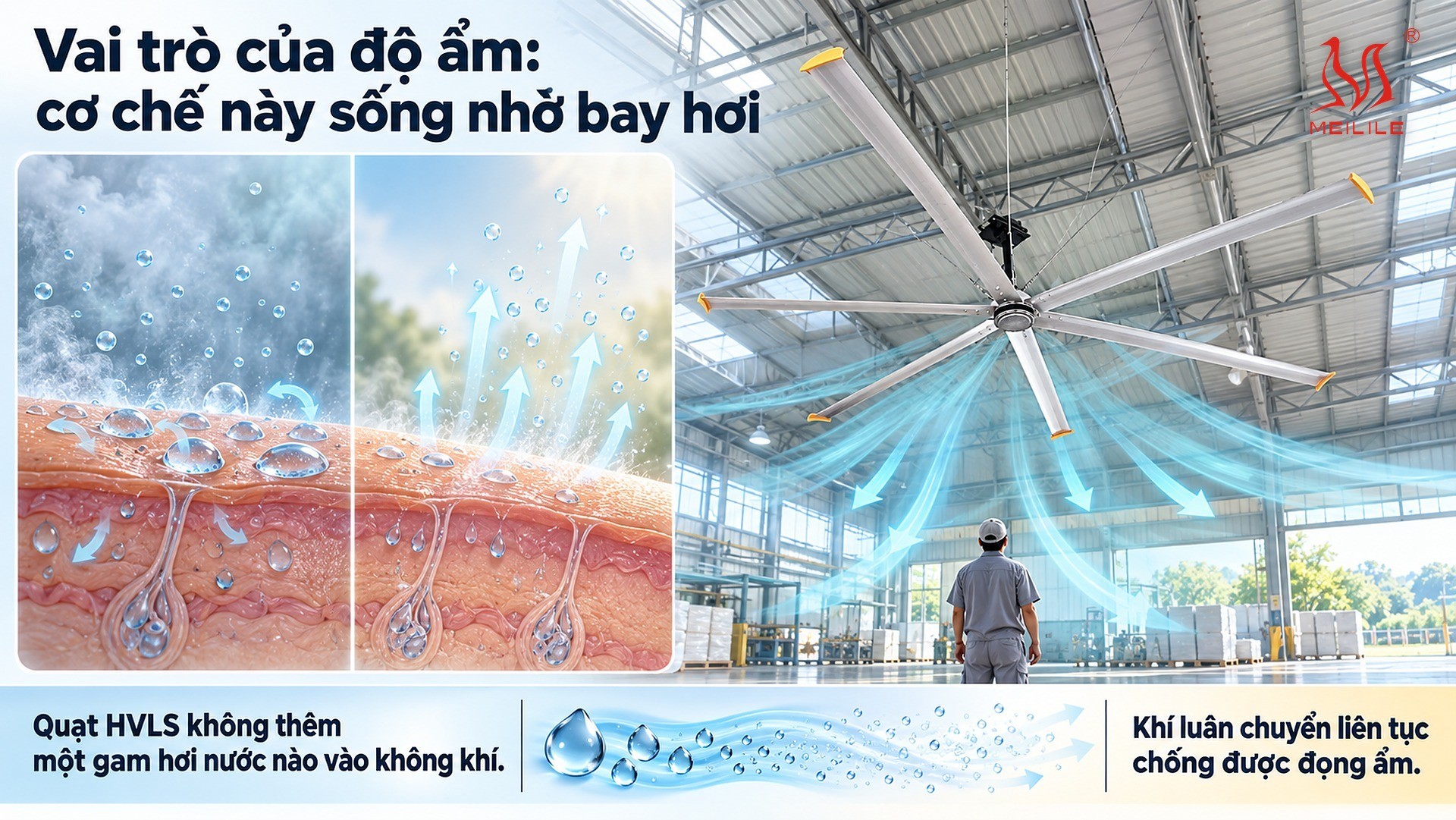

Vai trò của độ ẩm: cơ chế này sống nhờ bay hơi
Vì hiệu ứng gió dựa hoàn toàn vào bay hơi mồ hôi, nên độ ẩm không khí là biến số điều chỉnh trực tiếp mức mát. Không khí càng gần bão hòa hơi nước thì mồ hôi càng khó bay hơi, và cùng một tốc độ gió sẽ cho cảm giác mát kém hơn. Đây là lý do bảng quy đổi ở trên luôn ghi dải chứ không ghi một con số, và vì sao cùng một hệ quạt cho phản hồi khác nhau giữa một ngày hanh và một ngày trước cơn mưa.
Ba hệ quả thực tế cho nhà xưởng Việt Nam:
- Những ngày cực đoan 38–40 °C kèm độ ẩm cao, riêng gió có thể chưa đủ dễ chịu. Khi đó cách làm thông thường là bổ sung giải pháp hạ nhiệt cục bộ cho khu trọng điểm thay vì làm lạnh cả xưởng — so sánh đầy đủ các phương án nằm ở bài so sánh 4 giải pháp làm mát nhà xưởng.
- Quạt HVLS không thêm một gam hơi nước nào vào không khí. Nó chỉ luân chuyển khí. Đây là khác biệt cơ chế then chốt so với cooling pad — thiết bị hạ nhiệt độ thật nhưng bằng cách bay hơi nước, tức là đánh đổi bằng độ ẩm. Với kho giấy, kho gỗ, kho linh kiện điện tử và nông sản, khoản đánh đổi đó thường không chấp nhận được.
- Khí luân chuyển liên tục chống được đọng ẩm. Túi khí tù đọng ở góc kho và mặt dưới mái tôn là nơi hơi ẩm ngưng tụ; giữ khí chuyển động đều làm hiện tượng đó khó xảy ra hơn. Ở nhiều kho, đây mới là lý do lắp quạt — không phải để mát mà để hàng không mốc.

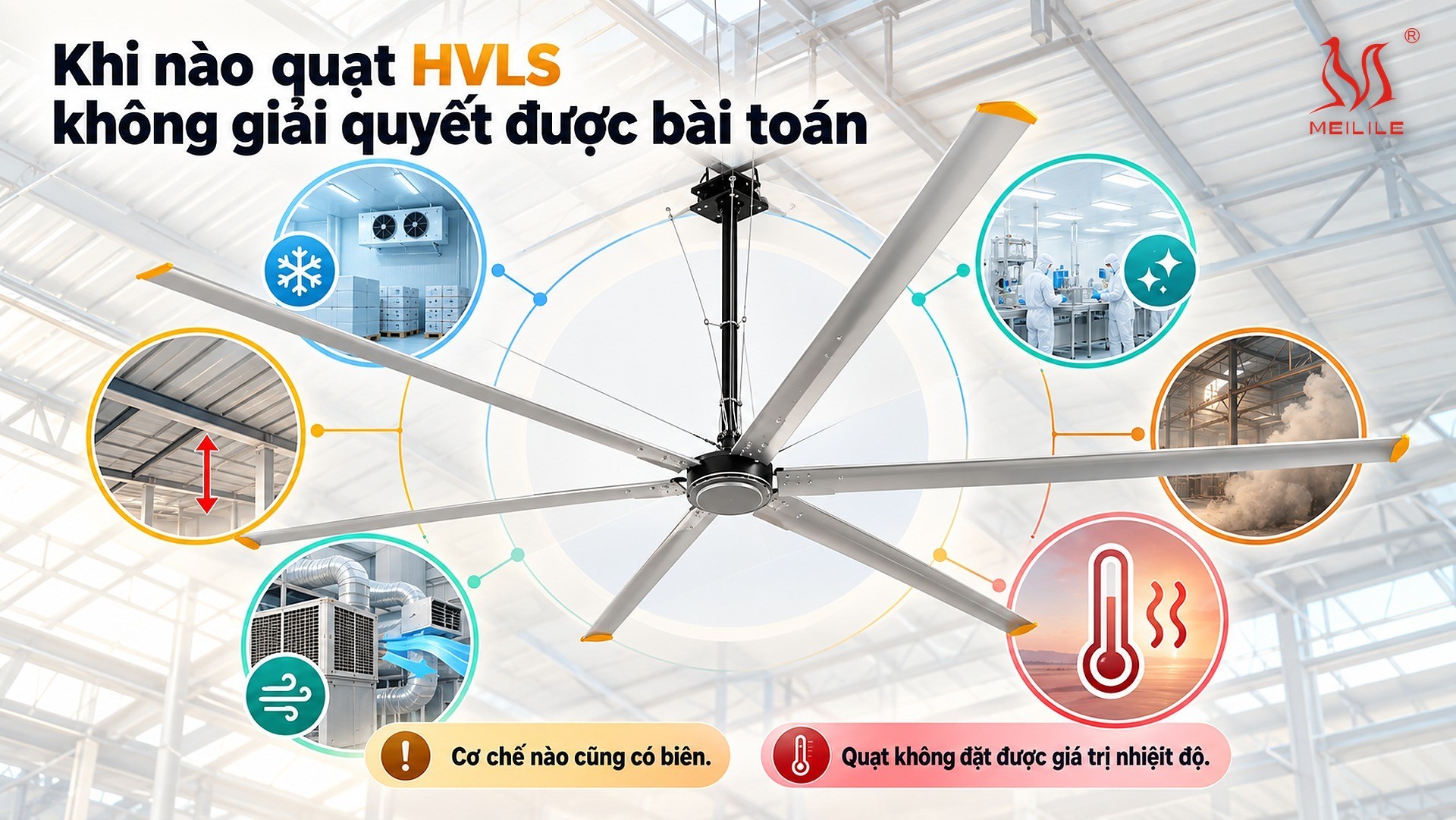

Khi nào quạt HVLS không giải quyết được bài toán
Cơ chế nào cũng có biên. Sáu tình huống dưới đây là những trường hợp mà kỹ sư khảo sát của MEILILE sẽ nói thẳng là quạt trần HVLS không phải câu trả lời — hoặc không phải câu trả lời duy trì được một mình.
| Tình huống | Vì sao cơ chế HVLS không xử lý được | Hướng nên đi |
|---|---|---|
| Kho lạnh, phòng cấp đông | Cần hạ nhiệt độ thật và giữ kín khối khí. Luân chuyển khí không sinh ra lạnh, và cửa mở để lấy khí là điều kho lạnh không cho phép. | Hệ thống lạnh công nghiệp. Không lắp HVLS. |
| Phòng sạch, khu kiểm soát luồng khí một chiều | Vòng hồi lưu của HVLS là gió trộn. Nó phá đúng thứ mà luồng khí một chiều và chênh áp được thiết kế để giữ. | Hỏi bộ phận công nghệ trước. Nếu lắp thì chỉ ở khu ngoài vùng kiểm soát, chốt theo bản vẽ phân khu. |
| Khu phát sinh hơi dung môi, khói hàn, bụi mịn | Quạt pha loãng và phát tán chứ không loại bỏ. Chạy HVLS trước khi có hút cục bộ là mang chất ô nhiễm đi khắp xưởng. | Hút cục bộ tại nguồn + thông gió cưỡng bức trước. HVLS chỉ chạy sau khi hệ hút đã có. |
| Trần dưới 3,4 m | Cộng cả bốn mốc hình học — điểm treo xuống mặt phẳng cánh ~0,4 m, ống treo tối thiểu 0,3 m, cánh cách sàn từ 3,0 m — thì model nhỏ nhất DF-30 cũng cần trần từ 3,4 m. | Quạt di động YF, không phụ thuộc chiều cao trần. |
| Trần panel cách nhiệt, trần thạch cao, mái không có kết cấu chịu lực | Điểm treo cần tải thiết kế tối thiểu ≥6 lần khối lượng quạt, đã tính dự phòng tải động. Trần panel và thạch cao chỉ khoét lỗ cho ống treo, không làm điểm treo. | Gia cường kết cấu để có dầm chịu lực, hoặc chuyển sang quạt di động. |
| Khu cần nhiệt độ chính xác và ổn định | Quạt không đặt được giá trị nhiệt độ. Nó chỉ tác động vào nhiệt độ cảm nhận, và mức tác động thay đổi theo độ ẩm từng ngày. | Điều hòa cho đúng khu đó; HVLS lo phần diện tích còn lại. |
Ngoài sáu nhóm trên còn một dạng "không hẳn là không dùng được nhưng phải hạ kỳ vọng": không gian hở nhiều mặt hoặc có dòng gió ngang mạnh. Cột khí đi xuống chỉ giữ được hình dạng khi không bị dòng ngang cắt qua; ở nhà xưởng mở bốn phía hoặc ngay cạnh cửa cuốn lớn thường xuyên mở, vòng hồi lưu khó khép kín và vùng phủ thực tế nhỏ hơn dải tham chiếu. Trường hợp này quạt vẫn có tác dụng làm mát người, chỉ là nên tính theo mốc gió mạnh và chấp nhận vùng phủ hẹp hơn.

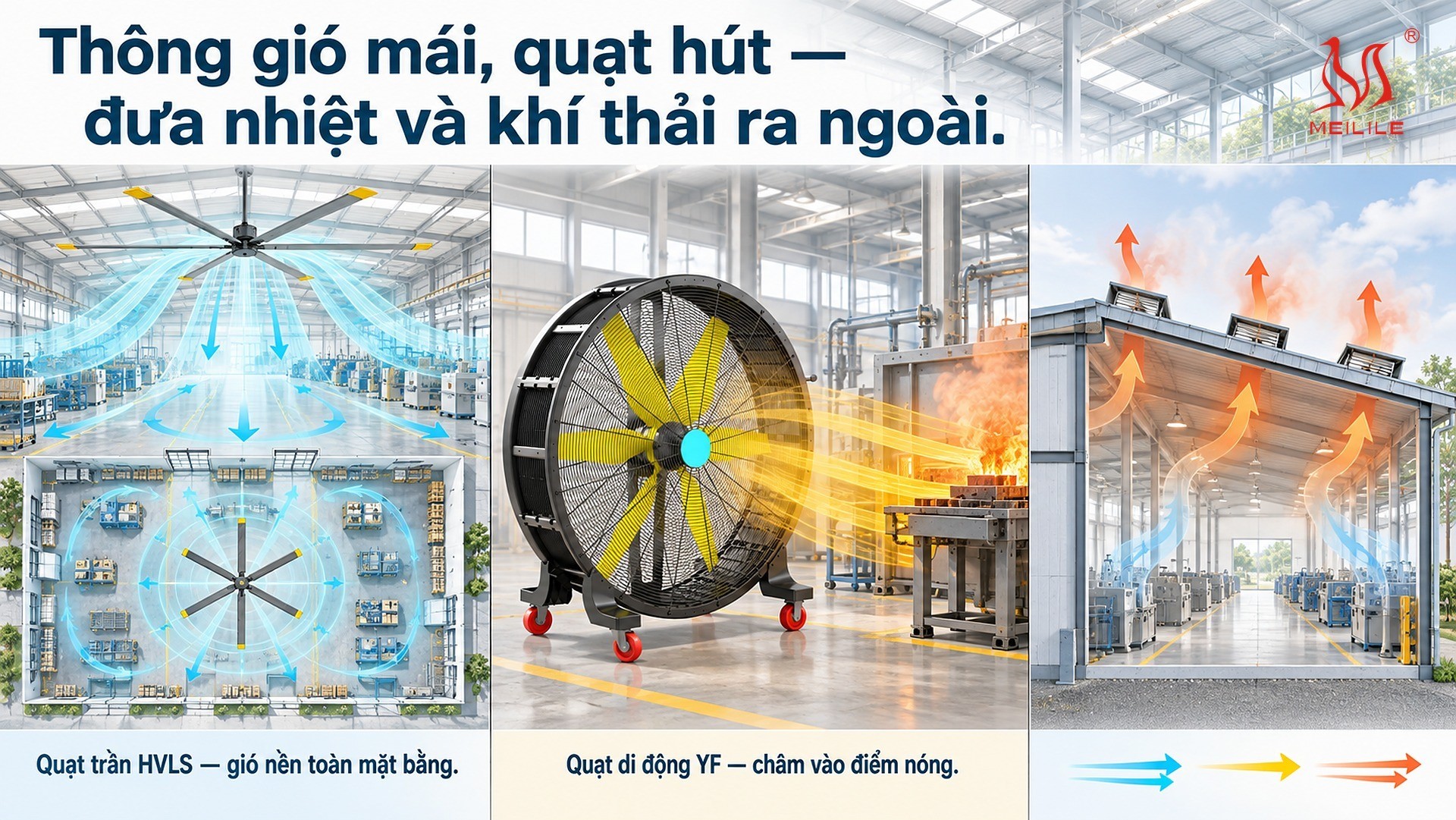

Phân vai ba giải pháp: HVLS làm nền, YF châm điểm nóng, thông gió lo khí thải
Hiểu đúng cơ chế thì việc phối hợp trở nên hiển nhiên, vì ba nhóm thiết bị làm ba việc khác nhau chứ không cạnh tranh nhau:
- Quạt trần HVLS — gió nền toàn mặt bằng. Phủ theo diện tích, chạy suốt ca, ăn 0,5–1,6 kW mỗi máy. Nó đặt mức nền cho cả xưởng và xử lý phân tầng nhiệt. Đây là lớp nên chốt trước, vì nó quyết định số lượng thiết bị của hai lớp còn lại.
- Quạt di động YF — châm vào điểm nóng. Thổi trực diện 2,5–4 m/s cho cảm giác mát ~5–7 °C ngay trong luồng. Con số cần nhớ khi bố trí là cự ly mát bằng 0,6 lần cự ly thổi — vị trí xa nhất còn giữ được gió từ 1,5 m/s: YF-900 thổi 15 m thì mát tới 9 m; YF-1200 25 m còn 15 m; YF-1500 35 m còn 21 m; YF-1800 50 m còn 30 m. Đó mới là bán kính đặt máy quanh trạm hàn, khu lò hay khu hấp.
- Thông gió mái, quạt hút — đưa nhiệt và khí thải ra ngoài. Đây là việc mà cả hai loại quạt trên đều không làm: chúng di chuyển khí bên trong, không xả khí ra. Xưởng có nguồn phát nhiệt lớn hoặc có hơi, khói thì lớp này là bắt buộc và phải làm trước.
Một cách phân vai điển hình cho xưởng cơ khí trần 7 m: HVLS phủ toàn khu gia công và khu lắp ráp làm nền; YF đặt tại từng trạm hàn theo bán kính cự ly mát; hệ hút khói hàn đặt tại nguồn. Bỏ lớp thứ ba mà tăng lớp thứ nhất lên là cách tiêu tiền không đổi lại được kết quả — quạt càng khỏe thì khói hàn càng đi xa.

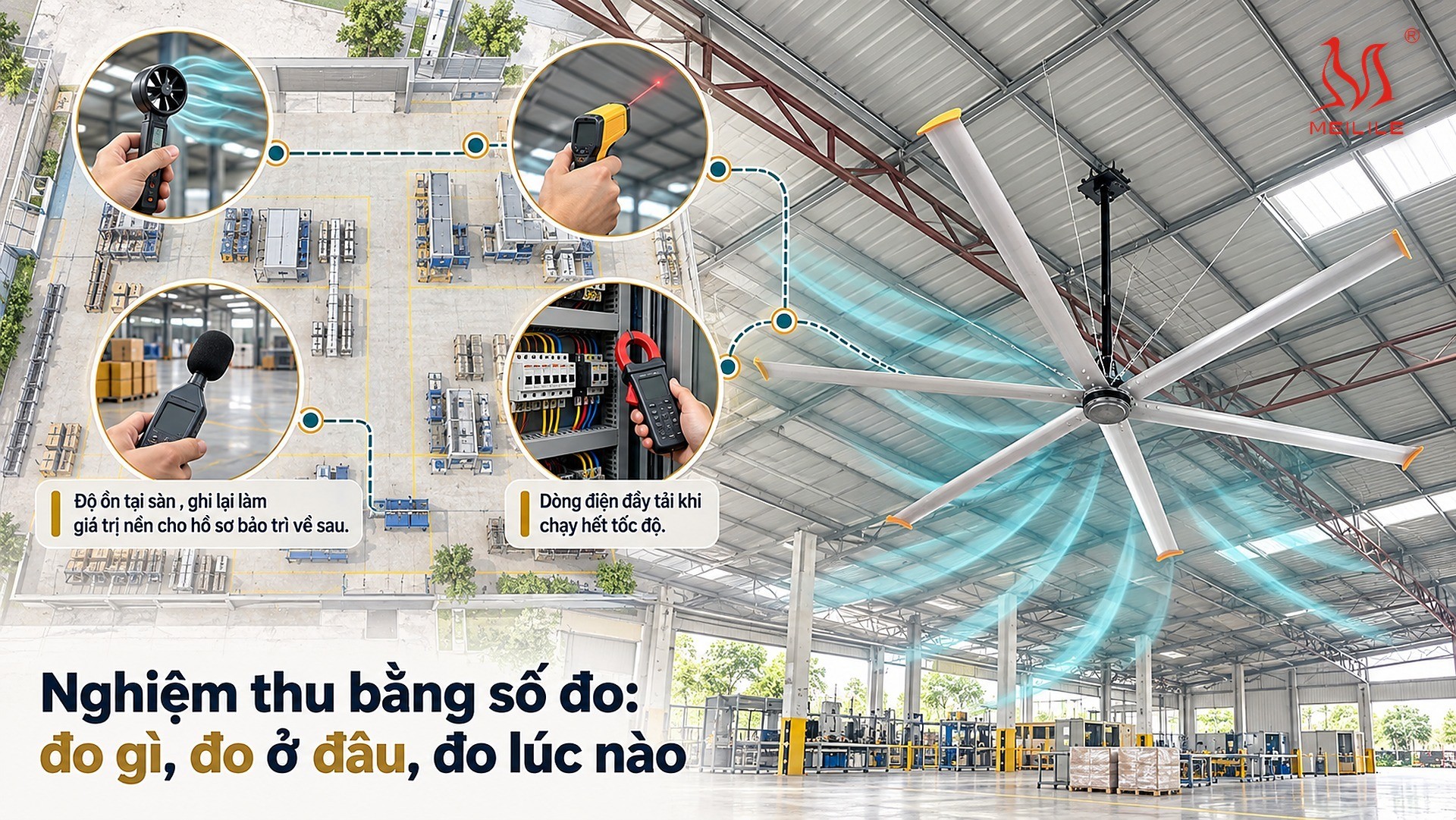

Nghiệm thu bằng số đo: đo gì, đo ở đâu, đo lúc nào
Vì cơ chế làm mát là cảm nhận chứ không phải nhiệt độ, biên bản nghiệm thu phải đo đúng đại lượng thì mới có giá trị. Bốn phép đo dưới đây là bộ tối thiểu MEILILE dùng khi bàn giao:
- Tốc độ gió tại vị trí đứng làm việc, bằng máy đo gió cầm tay, đo ở tầm ngực người đứng máy. Lấy ít nhất bốn điểm cho mỗi quạt: ngay dưới tâm quạt, tại nửa bán kính, tại rìa vùng gió hiệu quả (bề ngang ≈2,5 × đường kính) và tại vị trí có người đứng xa quạt nhất. Tiêu chí: khu có công nhân đứng máy — mọi điểm đạt từ 1,5 m/s; khu kho lưu trữ — chỉ cần khí chuyển động rõ ở mức 0,6–1,2 m/s.
- Chênh lệch nhiệt độ giữa tầng sát mái và tầng làm việc, đo trước khi bật và sau khi chạy 20–30 phút, tại đúng hai điểm. Đây cũng là phép đo mà nhiệt kế thực sự có việc làm — nó kiểm chứng vòng hồi lưu, không kiểm chứng cảm giác mát.
- Độ ồn tại sàn, ghi lại làm giá trị nền cho hồ sơ bảo trì về sau. Toàn dải 10 model DF vận hành ở mức ≤40 dB theo bảng thông số nhà sản xuất; con số nền này về sau chính là thứ giúp phát hiện sớm bất thường cơ khí, vì tiếng ồn tăng dần là dấu hiệu đến trước hỏng hóc.
- Dòng điện đầy tải khi chạy hết tốc độ. Dòng DF nằm trong dải 2,9–3,3 A ở 380V, tần số 50/60 Hz. Lệch nhiều so với bảng là dấu hiệu đấu sai hoặc cánh bị cản, và cũng là số liệu để đối chiếu ở các kỳ bảo trì sau — chi tiết ở trang bảo trì bảo dưỡng quạt trần công nghiệp.
Thời điểm đo quan trọng ngang nội dung đo. Nghiệm thu vào giờ nóng nhất của ca sản xuất, với đủ tải máy móc và đủ người trong xưởng. Đo lúc xưởng trống và máy nguội cho ra một bộ số đẹp nhưng vô nghĩa: nguồn nhiệt chưa hoạt động thì lớp phân tầng chưa hình thành, và không có người thì không có ai để kiểm chứng cảm giác mát. Toàn bộ quy trình từ khảo sát tới bàn giao nằm ở trang thi công lắp đặt quạt trần công nghiệp.
Câu hỏi thường gặp về nguyên lý làm mát của quạt HVLS
Quạt trần công nghiệp HVLS có hạ được nhiệt độ không khí trong nhà xưởng không?
Không. Quạt HVLS không sinh lạnh và không lấy nhiệt ra khỏi nhà xưởng — nó di chuyển không khí. Nhiệt kế treo giữa xưởng gần như không đổi khi bật quạt. Cái thay đổi là nhiệt độ cảm nhận của người đứng trong luồng gió: luồng gió 1,5–2,5 m/s đẩy nhanh quá trình bay hơi mồ hôi nên cơ thể thải nhiệt tốt hơn, cho cảm giác mát khoảng 4–6 °C. Vì vậy nghiệm thu hiệu quả của quạt HVLS phải dùng máy đo tốc độ gió tại vị trí đứng làm việc, không dùng nhiệt kế đặt giữa xưởng.
Hiệu ứng gió của quạt HVLS cho cảm giác mát bao nhiêu độ?
Theo dải thiết kế MEILILE dùng cho công cụ chọn quạt: gió 0,5 m/s đã cho cảm giác mát khoảng 2 °C, đây là mốc gốc theo ASHRAE Standard 55 và tài liệu CBE Berkeley; gió vừa 1,0–1,8 m/s cho khoảng 3–5 °C; gió mạnh 1,5–2,5 m/s cho khoảng 4–6 °C; quạt di động YF thổi trực diện 2,5–4 m/s cho khoảng 5–7 °C ngay trong luồng gió. Ở chế độ thông gió, tuần hoàn dùng cho kho hàng và trại chăn nuôi, mức giảm nhiệt cảm nhận rơi vào khoảng 2–4 °C. Đây là cảm giác chứ không phải nhiệt độ đo được, thay đổi theo độ ẩm, quần áo bảo hộ và từng người.
Phá phân tầng nhiệt là gì và kiểm chứng bằng cách nào?
Khí nóng nhẹ hơn khí mát nên dồn lên và đọng thành một lớp dưới mái, trong khi tầng làm việc sát sàn vẫn oi bức — đó là phân tầng nhiệt, thấy rõ ở kho trần 8–12 m và nhà xưởng mái tôn. Vòng hồi lưu của quạt HVLS kéo lớp khí trên mái xuống trộn với lớp khí sát sàn, làm chênh lệch nhiệt độ giữa hai tầng thu hẹp lại. Cách kiểm chứng đơn giản: đo nhiệt độ tại tầng sát mái và tại tầng làm việc trước khi bật quạt, chạy quạt 20–30 phút rồi đo lại đúng hai điểm đó — chênh lệch giữa hai tầng phải giảm.
Vì sao quạt đường kính lớn quay chậm phủ mát tốt hơn nhiều quạt nhỏ quay nhanh?
Hai kiểu quạt di chuyển không khí theo hai cách khác nhau. Quạt cánh nhỏ đổi diện tích lấy tốc độ: luồng gió hẹp, tốc độ cao, thổi xa theo một hướng nhưng ra khỏi dải thổi là hết mát. Quạt HVLS đổi tốc độ lấy diện tích: dòng DF quay 57–100 vòng/phút và dịch chuyển 4.000–15.000 m³/phút thành một cột khí rộng gần bằng đường kính cánh, cột khí này chạm sàn rồi trải ngang thành lớp gió phủ đều. Vùng gió có tác dụng rộng khoảng 2,5 lần đường kính cánh, nên một quạt thay được cả cụm quạt nhỏ khi mục tiêu là phủ đều diện rộng. Ngược lại, ở điểm nóng cục bộ như trạm hàn hay khu lò, quạt cánh nhỏ thổi trực diện vẫn hiệu quả hơn.
Trường hợp nào quạt trần công nghiệp HVLS không giải quyết được bài toán nóng?
Có sáu nhóm. Kho lạnh và phòng cấp đông cần hạ nhiệt độ thật và giữ kín, luân chuyển khí không tạo ra lạnh. Phòng sạch và khu kiểm soát luồng khí một chiều phải hỏi bộ phận công nghệ trước vì gió trộn phá luồng khí thiết kế. Khu phát sinh hơi dung môi, khói hàn hoặc bụi mịn cần hút cục bộ tại nguồn trước, quạt HVLS chỉ pha loãng và phát tán chứ không loại bỏ. Trần dưới 3,4 m thì ngay model nhỏ nhất DF-30 cũng không lắp được, phải dùng quạt di động YF. Trần panel cách nhiệt hoặc trần thạch cao không phải kết cấu chịu lực nên không dùng làm điểm treo. Khu yêu cầu nhiệt độ chính xác và ổn định vẫn phải dùng điều hòa.
