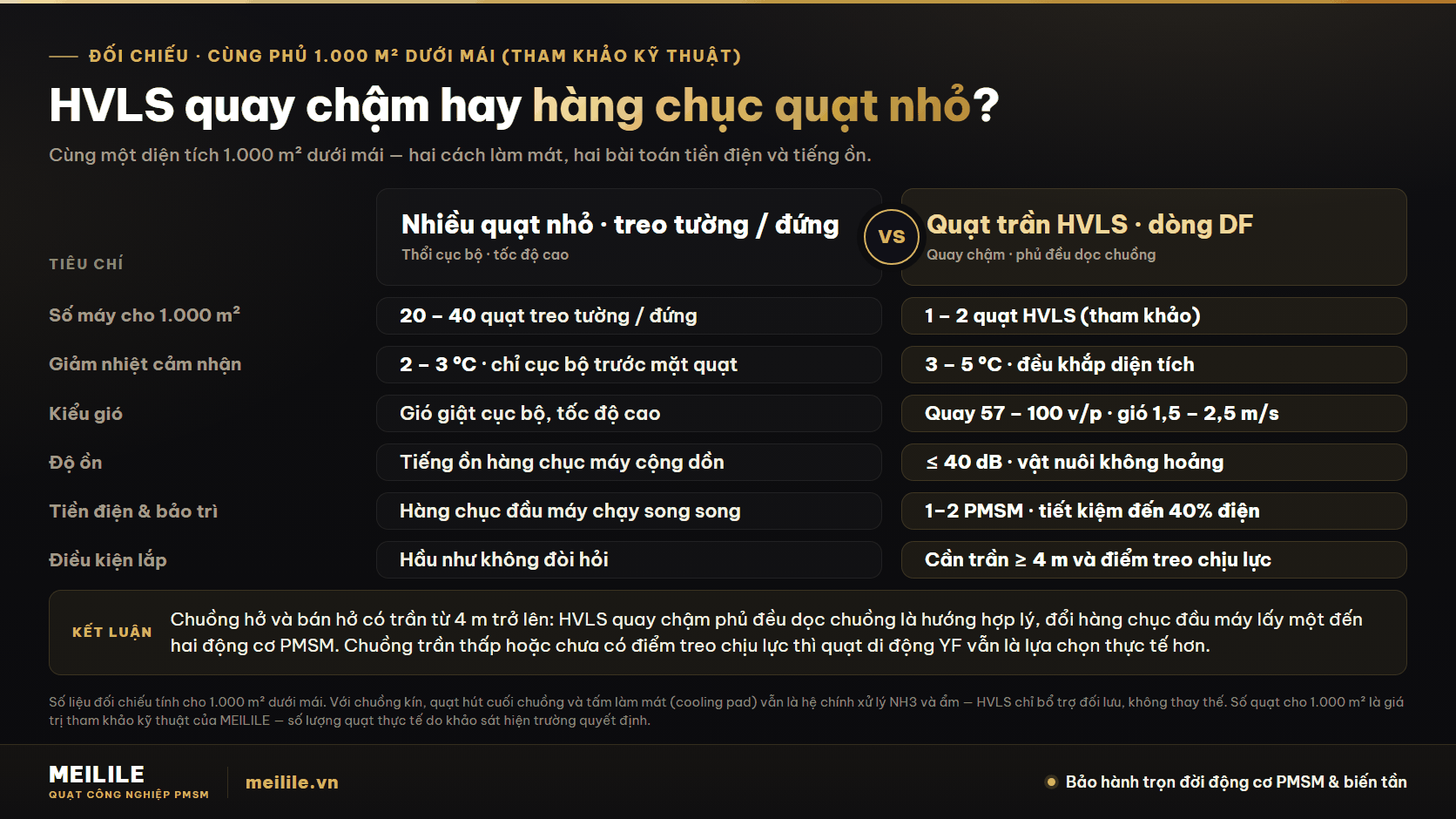

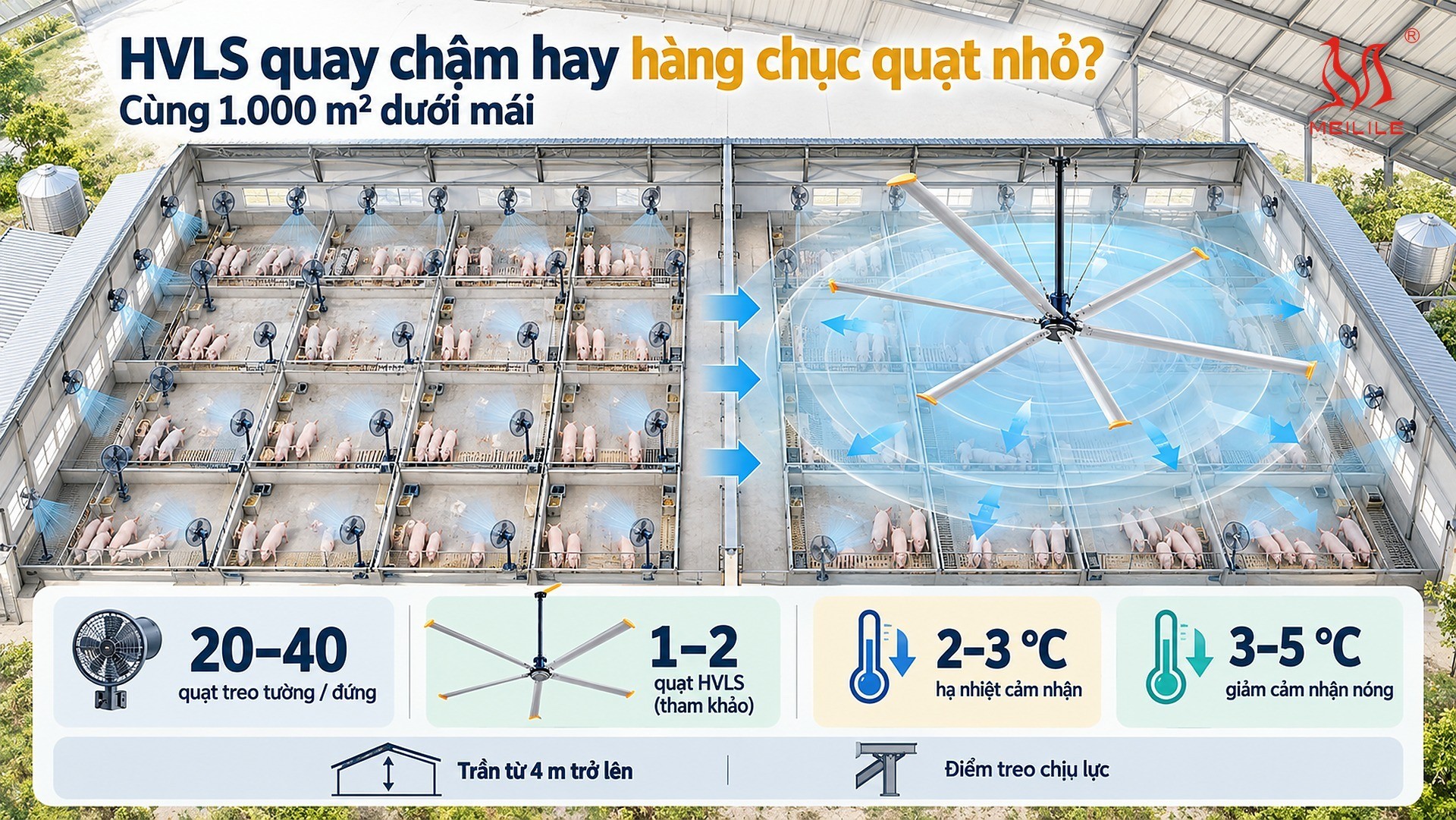

Một quạt HVLS hay hàng chục quạt nhỏ cho cùng 1.000 m² chuồng?

Nhiều trang trại đã có sẵn một dàn quạt treo tường hoặc quạt đứng chạy suốt mùa nóng, nên câu hỏi thường gặp không phải là “có nên làm mát” mà là “làm mát bằng cách nào cho đỡ tốn”. Với cùng 1.000 m² dưới mái, hai hướng dẫn tới hai cấu hình khác hẳn nhau: khoảng 20–40 quạt nhỏ treo tường hoặc quạt đứng, so với 1–2 quạt trần HVLS đường kính lớn quay chậm.

Khác biệt nằm ở kiểu gió. Quạt nhỏ thổi luồng hẹp tốc độ cao, hạ nhiệt cảm nhận khoảng 2–3 °C nhưng chỉ ngay trước mặt quạt; con vật nằm lệch khỏi luồng gió gần như không được hưởng gì, và luồng giật mạnh lại đúng thứ vật nuôi kỵ. Quạt trần HVLS quay 57–100 vòng/phút tạo lớp gió đều 1,5–2,5 m/s trải xuống nền rồi lan ngang, giảm cảm nhận nóng 3–5 °C trên cả diện tích và giữ mức ồn ≤40 dB.

Đổi hàng chục đầu máy lấy một đến hai động cơ PMSM còn kéo theo hai hệ quả thực dụng: tiền điện và số việc bảo trì. Toàn dải DF chỉ nằm trong khoảng 0,5–1,6 kW mỗi máy, chạy biến tần vô cấp và tiết kiệm đến 40% điện so với động cơ cảm ứng đời cũ. Đổi lại, HVLS đòi hỏi thứ mà quạt nhỏ không cần: trần từ 4 m trở lên và một điểm treo chịu lực — điều kiện này phải kiểm tra trước, không bù được bằng cách đổi model.

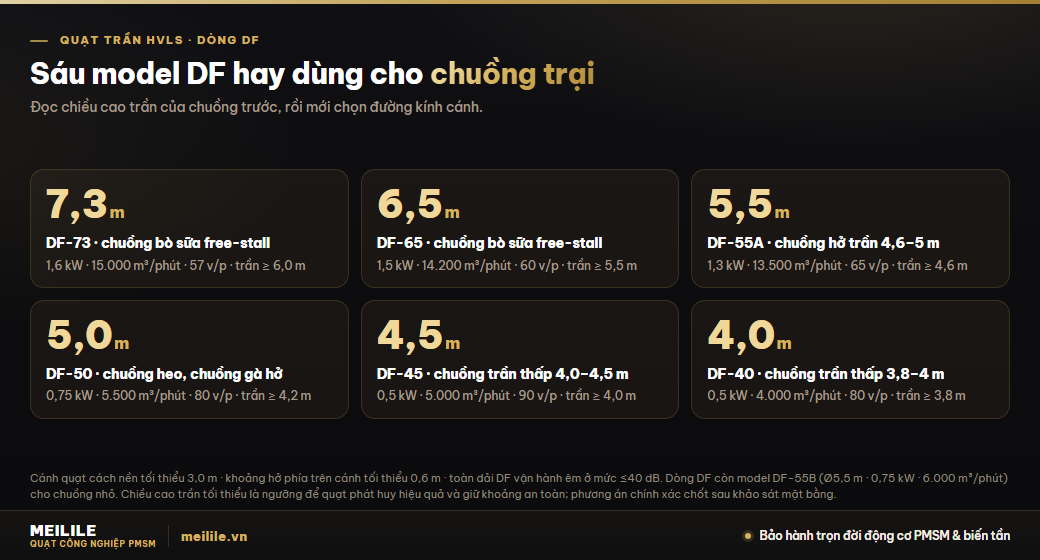

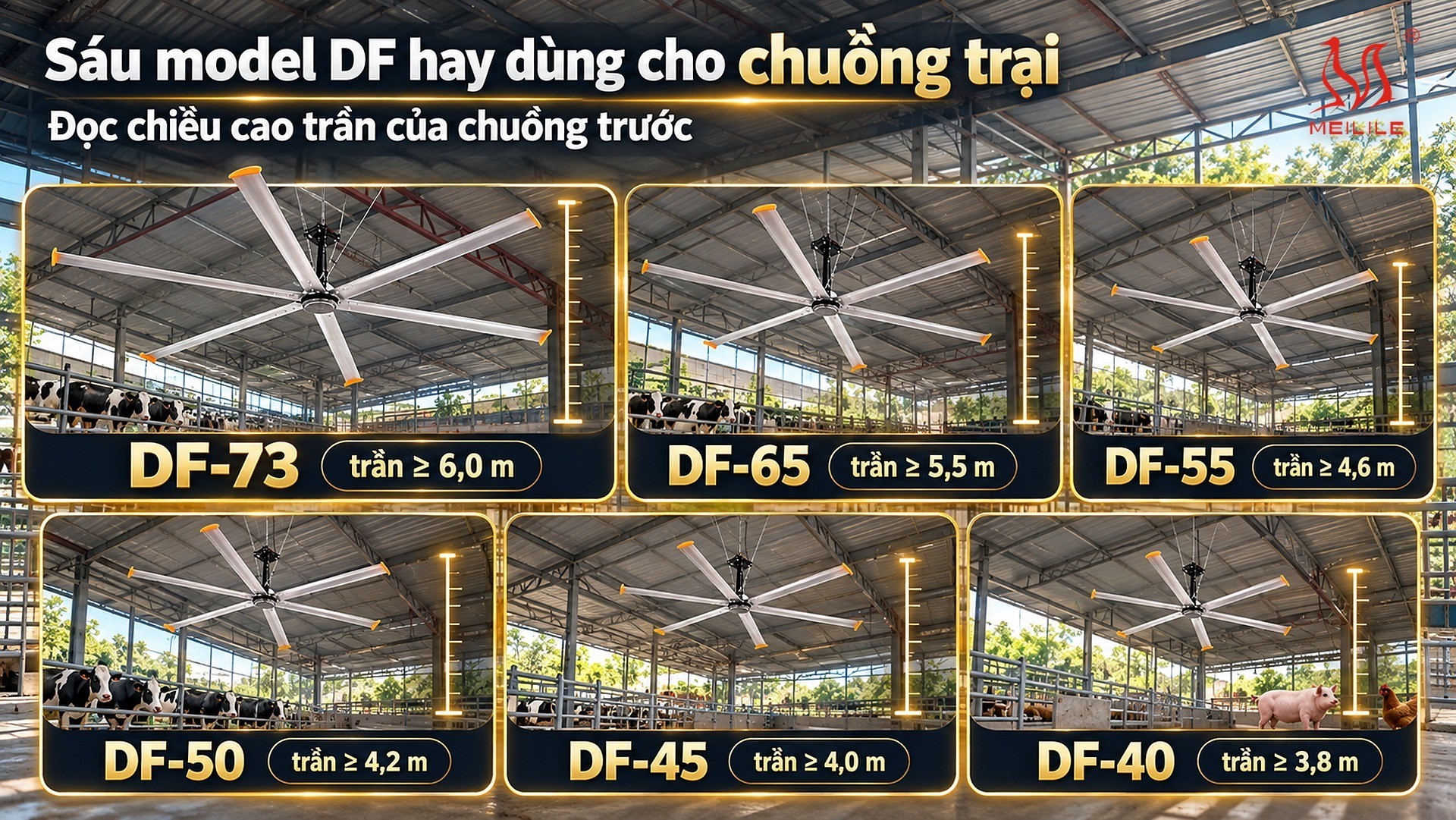

Chiều cao trần quyết định đường kính cánh, không phải diện tích chuồng

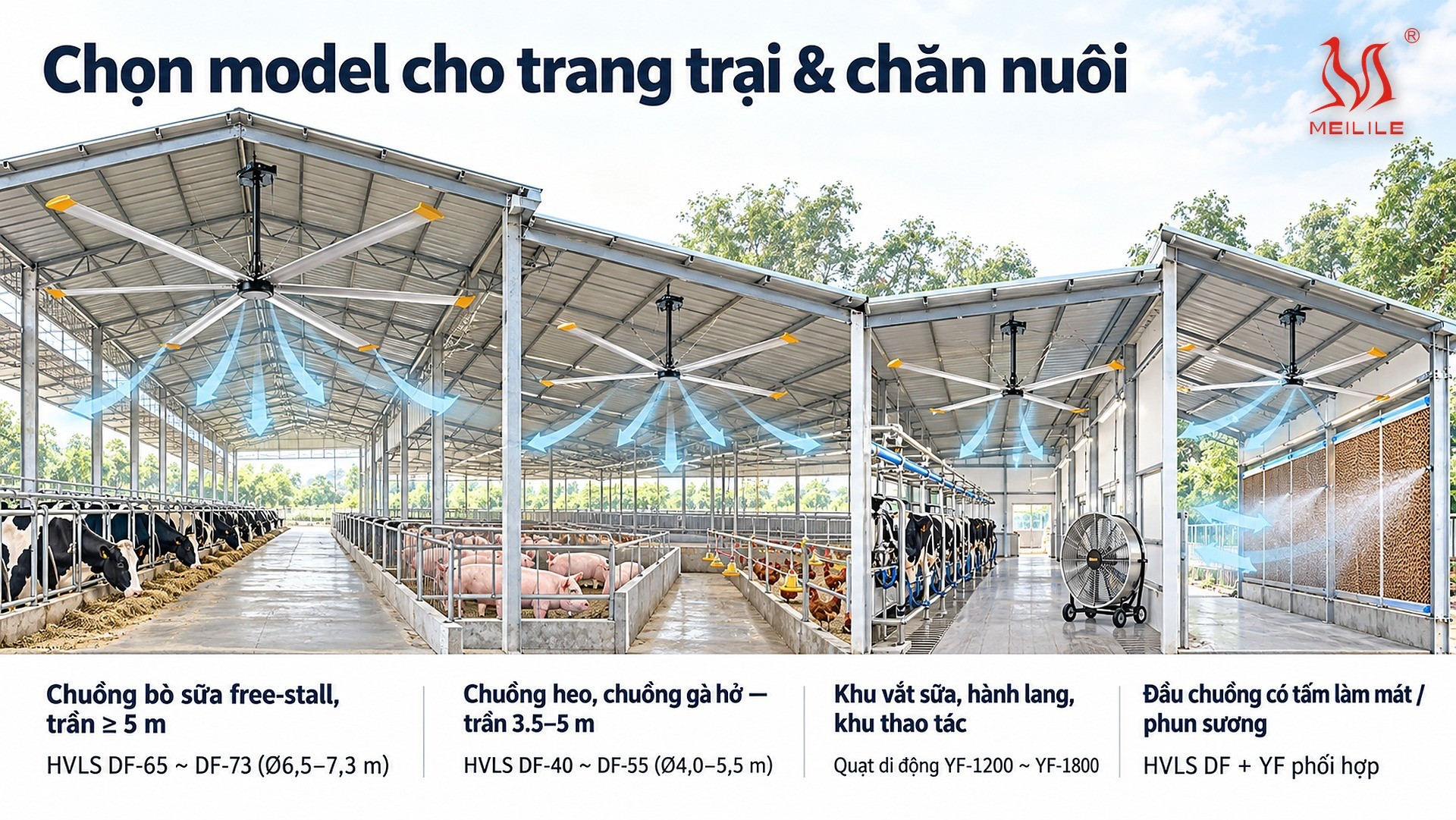

Ở chuồng trại, thứ chặn tay người chọn quạt gần như luôn là chiều cao trần chứ không phải diện tích. Mỗi đường kính cánh có một ngưỡng trần tối thiểu riêng để quạt phát huy hiệu quả và giữ đủ khoảng an toàn phía trên đầu vật nuôi: DF-73 (Ø7,3 m) cần trần từ 6,0 m, DF-65 từ 5,5 m, DF-55A từ 4,6 m, DF-50 từ 4,2 m, DF-45 từ 4,0 m và DF-40 từ 3,8 m. Chuồng bò sữa free-stall mái cao thường đủ chỗ cho hai model đầu dải; chuồng heo và chuồng gà hở trần 3,8–5 m rơi vào nhóm DF-40 đến DF-55A.

Có hai khoảng hở phải giữ khi tính độ cao treo. Mép cánh cách nền tối thiểu 3,0 m — đủ để người, xe rùa và xe chở cám đi lại bên dưới, và để luồng gió có quãng trải trước khi chạm lưng vật nuôi. Phía trên cánh cần chừa tối thiểu 0,6 m tới mái hoặc tới vật cản kề bên, vì đó chính là đường khí vào của quạt; ép quạt sát mái làm nghẽn dòng hút và lưu lượng thực tế tụt so với thông số.

Với chuồng dài, quạt được rải dọc trục chuồng chứ không dồn cụm một chỗ. Quy tắc bố trí thường dùng là khoảng cách tâm–tâm bằng khoảng 2–2,5 lần đường kính cánh, để vùng gió của hai quạt liền nhau chồng mép mà không triệt tiêu nhau; đầu cánh cũng cần chừa khoảng hở tới vách ngăn và tường đầu hồi để luồng gió còn chỗ trải ngang. Con số cuối cùng luôn được chốt trên mặt bằng thật, vì máng ăn, khung chuồng, đường nước và tuyến điện có thể buộc dịch điểm treo.

Xem thêm: Đẩy tới đâu, mát tới đó — 50 m.

Điểm treo trong chuồng trại: con số cần kiểm tra trước khi chốt phương án

Quạt trần HVLS treo suốt vòng đời trên kết cấu mái, nên điểm treo là hạng mục phải chốt sớm chứ không xử lý lúc đang lắp. Trọng lượng máy của dải DF nằm trong khoảng 35 – 110 kg tùy model: DF-30 khoảng 35 kg, DF-45 khoảng 60 kg, DF-65 khoảng 95 kg, DF-73 khoảng 110 kg. Nguyên tắc thi công của MEILILE là khung gá phải được thiết kế chịu tải tối thiểu gấp 6 lần trọng lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành) — tức khoảng 210 kg cho DF-30 và khoảng 660 kg cho DF-73.

Mái chuồng trại phần lớn là tôn trên khung thép nhẹ, đôi khi nhẹ hơn nhà xưởng công nghiệp. Điểm treo bắt buộc vào vì kèo chính hoặc vào khung phụ thép bắc qua hai vì kèo, tuyệt đối không bắt trực tiếp vào tôn mái hay xà gồ. Khi bước vì kèo không trùng vị trí quạt mong muốn — chuyện hay gặp ở chuồng trại vì vị trí quạt bị máng ăn và dãy chuồng nằm quyết định — đội thi công chế tạo khung phụ để chuyển tải về hai vì kèo kề bên.

Đi kèm là hệ chống rơi 4 lớp: khung gá tính theo hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành, chốt khóa cơ khí kép giữa trục và mâm cánh, cáp an toàn dự phòng nối thân quạt với kết cấu mái, và bảo vệ điện chủ động của biến tần (tự dừng khi rung động bất thường, quá dòng, mất pha). Bốn lớp này chỉ có tác dụng khi được lắp đủ và đúng, nên kiểm tra từng lớp là một mục bắt buộc trong biên bản nghiệm thu. Xem chi tiết quy trình trong bài thi công lắp đặt quạt trần công nghiệp.

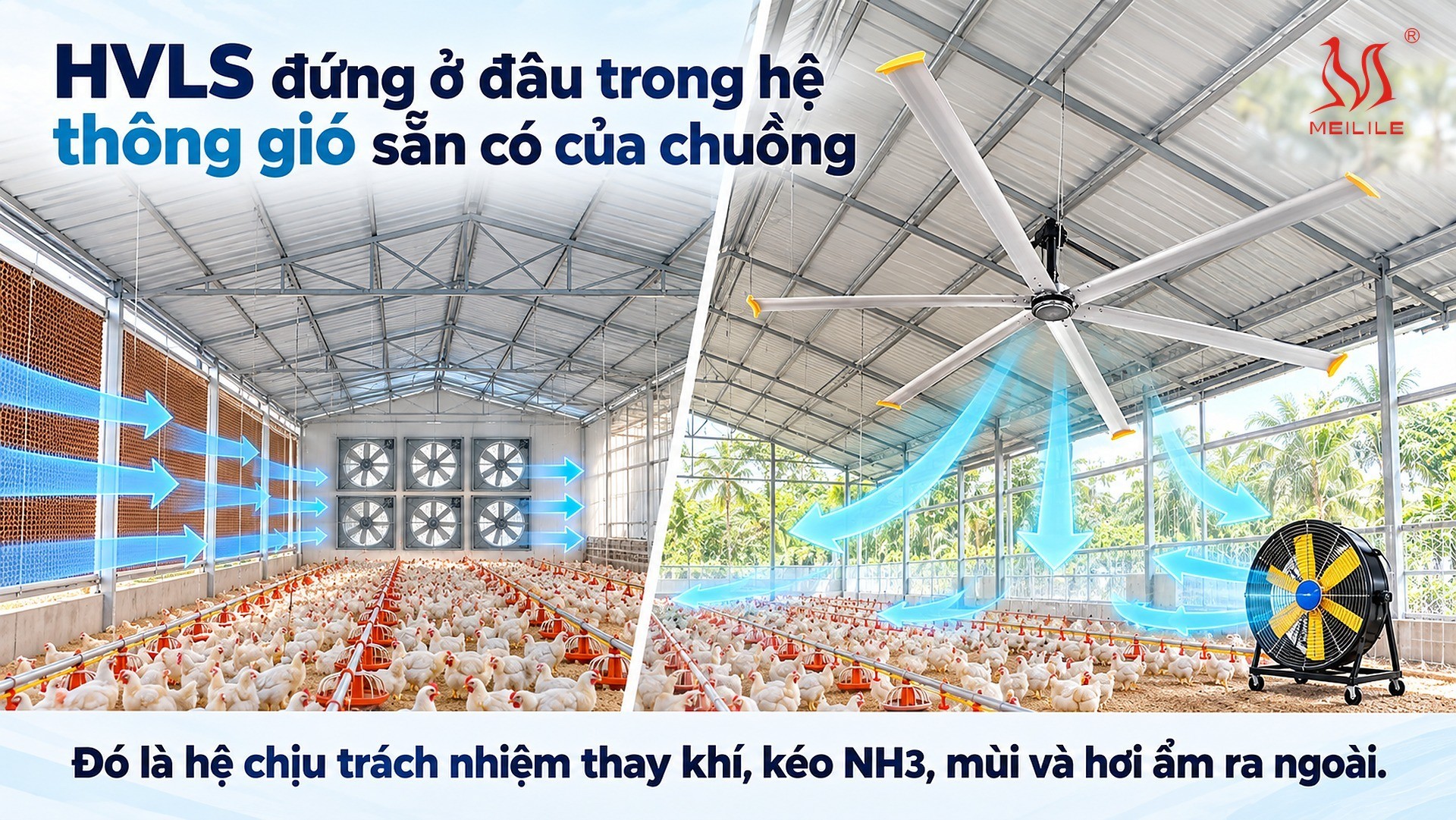

HVLS đứng ở đâu trong hệ thông gió sẵn có của chuồng

Với chuồng kín (chuồng lạnh), hệ chính vẫn là quạt hút cuối chuồng kéo khí dọc chuồng cộng tấm làm mát (cooling pad) đặt đầu chuồng; đó là hệ chịu trách nhiệm thay khí, kéo NH3, mùi và hơi ẩm ra ngoài. HVLS không thay thế phần việc này. Vai trò của HVLS là phá các vùng khí tù mà luồng hút dọc chuồng không quét tới — góc chuồng, khoảng dưới máng ăn, vùng giữa hai dãy chuồng nằm — và làm đều nhiệt độ giữa đầu chuồng mát và cuối chuồng nóng.

Với chuồng hở và bán hở, thứ tự đảo lại: HVLS phối phun sương trở thành giải pháp đối lưu và làm mát chính, còn quạt di động YF xử lý những điểm quạt trần không phủ tới. Khu vắt sữa, hành lang chuyển đàn, khu cân và khu thao tác là những vị trí người vận hành đứng lâu — YF-1500 và YF-1800 thổi xa 35–50 m, phủ khoảng 200–300 m² mỗi máy và đẩy gió về đúng chỗ cần, kể cả nơi không có điểm treo.

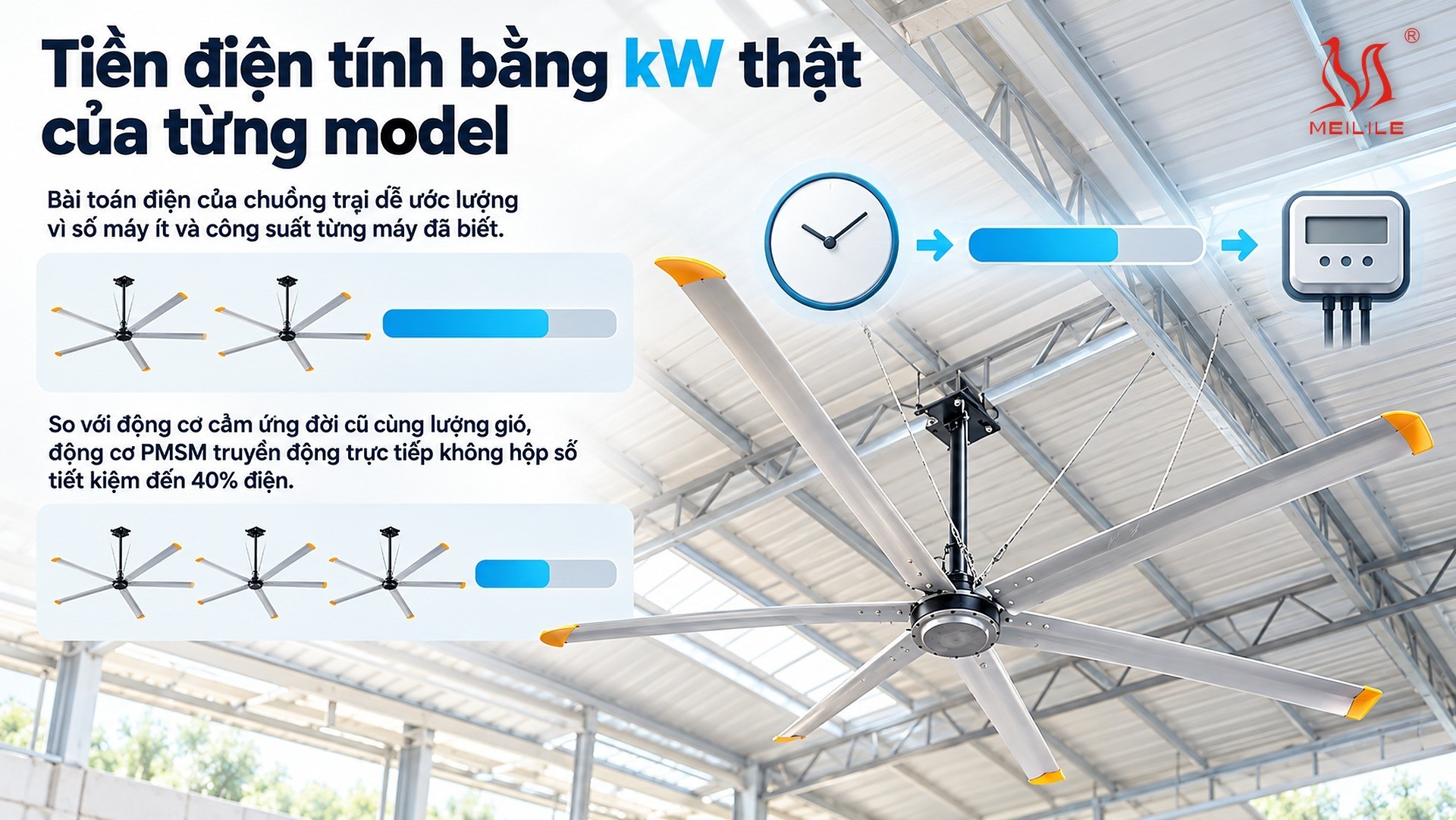

Tiền điện tính bằng kW thật của từng model

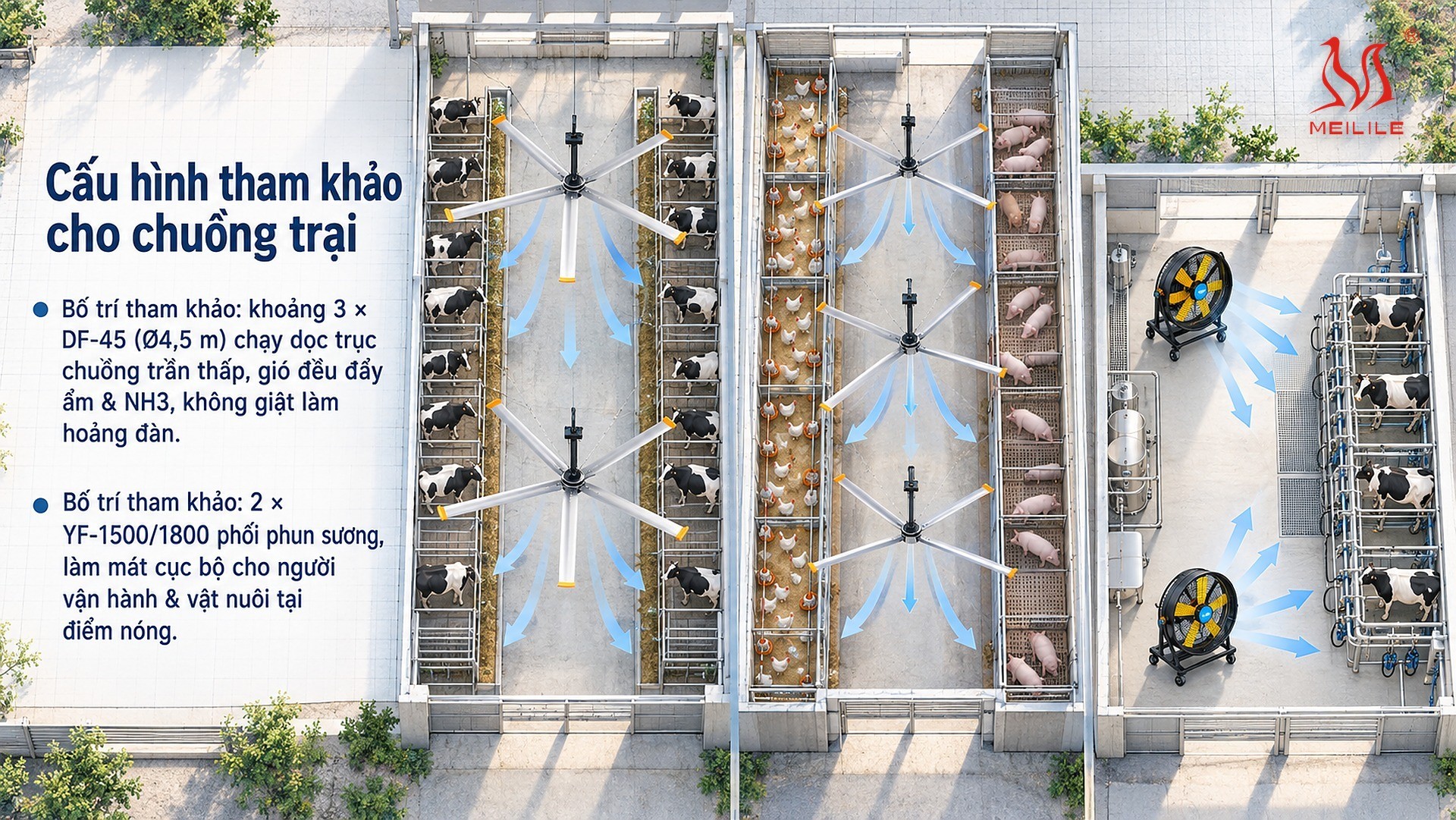

Bài toán điện của chuồng trại dễ ước lượng vì số máy ít và công suất từng máy đã biết. Cấu hình tham khảo 2 × DF-73 cho chuồng bò sữa khoảng 1.600 m² tương ứng khoảng 3,2 kW tổng khi chạy hết tốc độ; cấu hình 3 × DF-45 cho chuồng gà hoặc chuồng heo hở khoảng 800 m² tương ứng khoảng 1,5 kW. Đây là công suất định mức — biến tần vector cho phép hạ tốc độ theo giờ trong ngày và theo giai đoạn nuôi, nên công suất tiêu thụ thực tế phần lớn thời gian thấp hơn con số này.

So với động cơ cảm ứng đời cũ cùng lượng gió, động cơ PMSM truyền động trực tiếp không hộp số tiết kiệm đến 40% điện. MEILILE không đưa ra con số tiền điện tuyệt đối vì biểu giá điện sản xuất — nông nghiệp thay đổi theo khung giờ và theo từng thời kỳ; cách ước tính đúng là lấy kW của cấu hình đề xuất nhân với số giờ chạy dự kiến rồi áp biểu giá mà trang trại đang trả.
