Khi lắp quạt trần công nghiệp ngoài trời, dòng DF chỉ treo dưới mái kín, ở chỗ mưa không tạt tới, vì MEILILE không công bố cấp IP cho dòng DF. Ở hiên, mái che hay nhà xưởng bán hở, DF-30 đến DF-73 còn cần điểm treo chịu 6 lần khối lượng tịnh (210–660 kg) và trần từ 3,4 m (DF-30). Chỗ mưa còn tạt tới thì dùng quạt di động YF Type A hoặc Type B (động cơ IP55) và che chắn khi mưa lớn kéo dài.
Câu hỏi này thường đến từ ba kiểu công trình: nhà hàng, quán cà phê muốn treo quạt lớn ở hiên và sân có mái; nhà xưởng bán hở có một vài mặt không vách; khu bốc xếp, nhà để xe có mái che nhưng không có tường. Ở cả ba chỗ, thứ cần xét đầu tiên là nước: mưa tạt theo gió, nước dột từ mái, tia nước của vòi rửa sàn. Bài viết đi theo thứ tự công việc của người lắp đặt: vì sao dòng DF phải tránh nước, mã IP đọc thế nào, cách kiểm tra một vị trí có hứng mưa hay không, bốn điều kiện để treo DF dưới mái che, phương án cho chỗ mưa còn tạt tới, và điều khoản bảo hành nói gì. Số liệu quạt lấy từ trang thông số và công cụ chọn quạt trên meilile.vn; định nghĩa mã IP lấy theo TCVN 4255:2025.
Vì sao quạt trần DF không lắp ở chỗ hứng mưa: MEILILE không công bố cấp IP cho dòng DF
Cấp bảo vệ IP là con số cho biết vỏ thiết bị chặn bụi và nước đến mức nào, và con số đó chỉ có được sau một phép thử theo tiêu chuẩn. Với dòng quạt trần HVLS DF, MEILILE không công bố cấp IP. Không công bố nghĩa là không có con số nào để dựa vào khi quyết định cho quạt tiếp xúc với nước. Vì vậy nên coi dòng DF như một thiết bị phải giữ khô: chỉ treo ở chỗ mưa không tạt tới, và không suy ra dòng DF chịu được xịt rửa.
Nước có thể gây hại ở hai cụm: động cơ và tủ biến tần. Trên dòng DF, động cơ là khối kim loại hình đĩa dẹt nằm ngay trên mâm cánh, bên trong có ổ trục đỡ toàn bộ phần quay; bộ điều khiển biến tần đặt rời trên cột hoặc tường, nối lên máy bằng dây nguồn và dây tín hiệu. Hướng dẫn vệ sinh của MEILILE cho nhà máy thực phẩm giải thích vì sao không dùng vòi xịt áp lực với quạt trần: nước len vào cụm động cơ và trôi mỡ ổ bi, hỏng theo kiểu không nhìn thấy ngay. Ở vị trí hứng mưa, nước lặp lại suốt mùa mưa, và với dòng DF không có con số IP nào cho biết vỏ chặn nước được đến đâu.
Tài liệu kỹ thuật có ghi phần cứng biến tần bản tiêu chuẩn có lớp phủ chống ẩm, bụi, ăn mòn. Lớp phủ đó thuộc về phần cứng bên trong tủ, không phải cấp IP của tủ hay của quạt, nên điều kiện mưa không tạt tới vẫn giữ nguyên.
Con số IP55 mà MEILILE ghi cho quạt di động là thông số của động cơ YF Type A và Type B theo hồ sơ kiểm định chất lượng (Type C chưa có hồ sơ kiểm định riêng), không phải của quạt trần DF. Hai dòng máy này hay bị nhầm ở đúng điểm đó, nên khi lập phương án cho khu vực bán hở cần tách bạch DF và YF. Quy trình vệ sinh và xịt rửa đã có hướng dẫn riêng ở trang giải pháp làm mát nhà máy thực phẩm, ở mục môi trường vận hành của bài bảo hành quạt trần và trong bài động cơ PMSM là gì; bài này không chép lại.

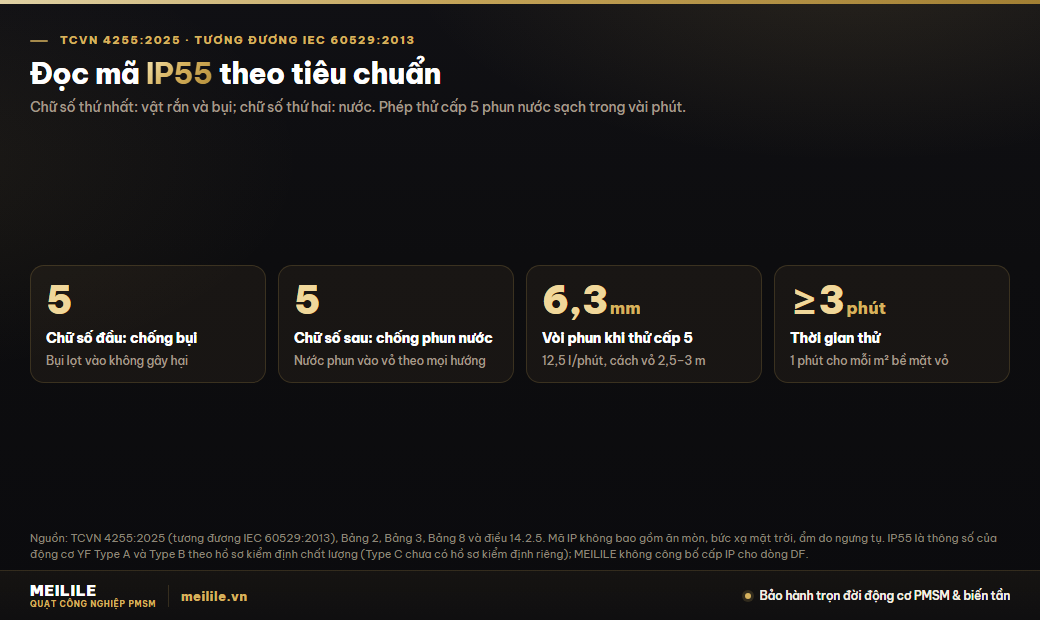

Mã IP đọc thế nào theo TCVN 4255:2025, và những gì mã IP không đo
Ở Việt Nam, mã IP được quy định trong TCVN 4255:2025 Cấp bảo vệ bằng vỏ ngoài (mã IP), tiêu chuẩn hoàn toàn tương đương IEC 60529:2013 và thay thế TCVN 4255:2008. Mã gồm chữ IP và hai chữ số đặc trưng. Chữ số thứ nhất, từ 0 đến 6, là cấp bảo vệ chống tiếp cận phần nguy hiểm và chống vật rắn, kể cả bụi. Chữ số thứ hai, từ 0 đến 9, là cấp bảo vệ chống nước. Chữ số nào không cần quy định thì được thay bằng chữ X, ví dụ IPX5 chỉ nói về nước.
Với chữ số thứ nhất (Bảng 2 của tiêu chuẩn), cấp 5 là chống bụi: bụi không bị ngăn hoàn toàn, nhưng lượng lọt vào chỉ ở mức không ảnh hưởng đến hoạt động thỏa đáng của thiết bị và không làm phương hại an toàn; cấp 6 là kín bụi. Với chữ số thứ hai, bảng dưới tóm tắt các cấp liên quan đến nước ở hiên, mái che và khu rửa, kèm cách thử chính. Theo tiêu chuẩn, ký hiệu chữ số thứ hai từ 6 trở xuống cũng phù hợp với yêu cầu của các cấp thấp hơn, nên vỏ đạt cấp 5 cũng đạt cấp 3 và cấp 4.
| Chữ số thứ hai | Cấp bảo vệ | Định nghĩa rút gọn | Cách thử chính |
|---|---|---|---|
| 3 | Chống tia nước | Nước rơi dạng tia ở góc đến 60° về hai phía phương thẳng đứng không gây ảnh hưởng có hại | Ống dao động phun trên cung ±60°, 10 phút; hoặc vòi phun 10 l/phút, 1 phút cho mỗi m², tối thiểu 5 phút |
| 4 | Chống tóe nước | Nước bắn tóe vào vỏ từ mọi hướng không gây ảnh hưởng có hại | Như cấp 3, nhưng phun trên cung ±180° |
| 5 | Chống phun nước | Nước được phun vào vỏ theo mọi hướng không gây ảnh hưởng có hại | Vòi 6,3 mm, 12,5 l/phút, cách vỏ 2,5–3 m, 1 phút cho mỗi m², tối thiểu 3 phút |
| 6 | Chống phun nước mạnh | Nước được phun dưới dạng luồng mạnh vào vỏ theo mọi hướng không gây ảnh hưởng có hại | Vòi 12,5 mm, 100 l/phút, cách vỏ 2,5–3 m, 1 phút cho mỗi m², tối thiểu 3 phút |
| 7 | Chống ảnh hưởng của ngâm nước tạm thời | Nước không vào vỏ với lượng có hại khi ngâm tạm thời trong điều kiện tiêu chuẩn về áp suất và thời gian | Ngâm trong bể nước 30 phút ở độ sâu quy định |
| 8 | Chống ảnh hưởng của ngâm nước liên tục | Ngâm liên tục theo điều kiện thỏa thuận giữa nhà chế tạo và người sử dụng, khắc nghiệt hơn cấp 7 | Theo thỏa thuận |
| 9 | Chống phun nước áp lực mạnh và nhiệt độ cao | Nước được phun ở áp lực mạnh và nhiệt độ cao vào vỏ theo mọi hướng không gây ảnh hưởng có hại | Vòi phun dạng quạt, 15 ± 1 l/phút |
Phép thử cho chữ số thứ hai là 5 (điều 14.2.5 của tiêu chuẩn) dùng vòi phun đường kính trong 6,3 mm, lưu lượng 12,5 l/phút (±5%), đặt cách bề mặt vỏ từ 2,5 m đến 3 m, phun từ mọi hướng có thể, mỗi mét vuông bề mặt 1 phút và tổng thời gian tối thiểu 3 phút. Mọi phép thử chữ số thứ hai đều làm bằng nước sạch. Tiêu chuẩn cũng ghi rõ khả năng bảo vệ thực tế có thể không đạt nếu làm sạch thiết bị bằng nước phun áp suất và nhiệt độ cao vượt yêu cầu của cấp 9, hoặc bằng dung môi.
Phạm vi của tiêu chuẩn cũng nêu rõ mã IP không bao gồm bảo vệ chống va đập cơ khí, ăn mòn, nấm mốc, côn trùng, bức xạ mặt trời, đóng băng, ẩm do ngưng tụ và môi trường dễ nổ; các yếu tố này thuộc tiêu chuẩn sản phẩm liên quan. Một động cơ IP55 đã qua phép thử phun nước sạch trong vài phút, nhưng con số đó không nói gì về nhiều tháng nắng trực tiếp, hơi muối ven biển hay hơi ẩm ngưng tụ bên trong vỏ. Trang sản phẩm quạt di động YF cũng ghi rõ: động cơ Type A và Type B có IP55, nhưng không ngâm nước và nên che chắn khi mưa lớn kéo dài.

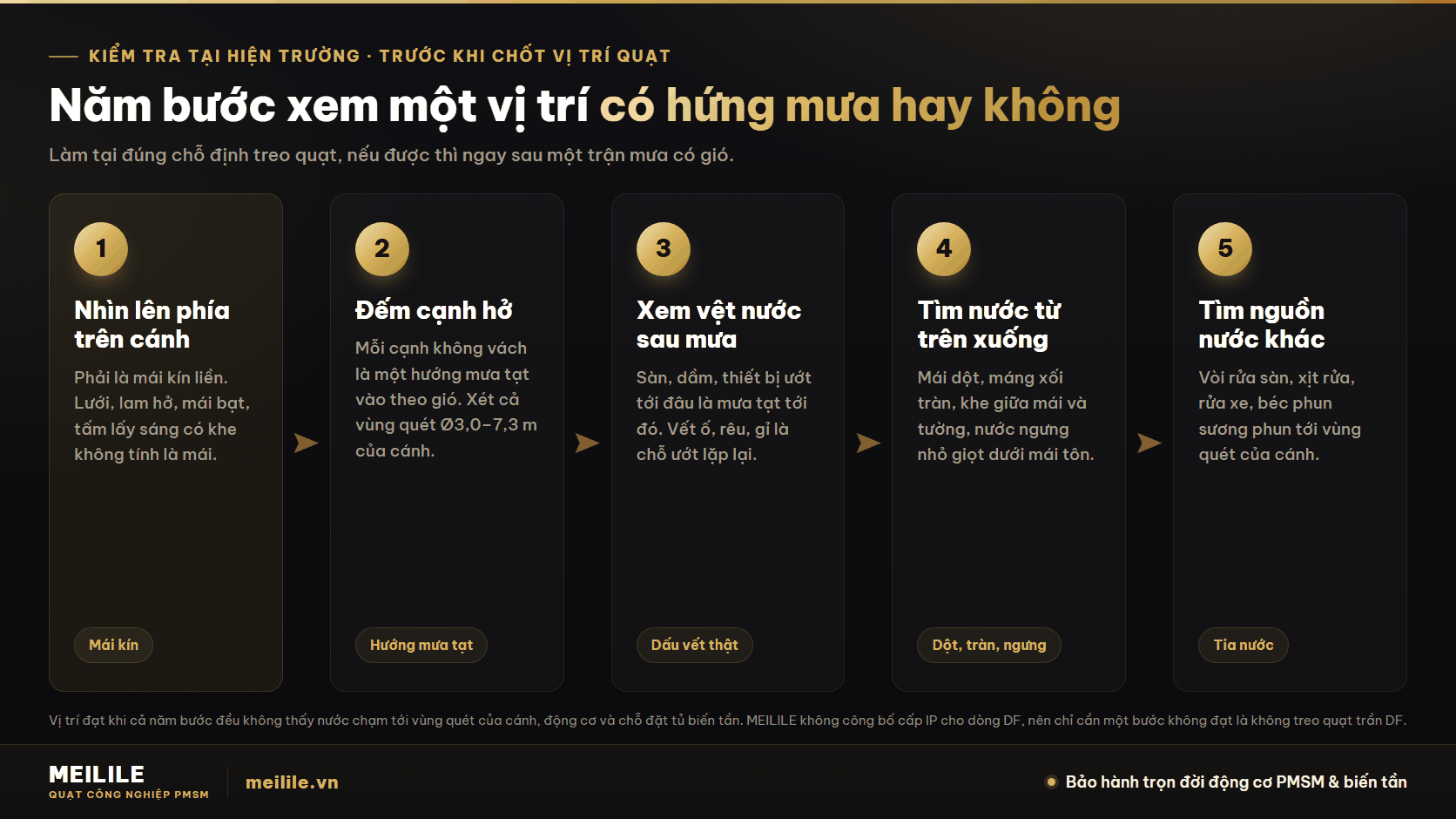

Năm bước kiểm tra một vị trí có hứng mưa hay không
Không có một con số khoảng cách từ mép mái tới quạt đúng cho mọi công trình: mưa tạt vào sâu hay nông tùy hướng gió, độ cao mái, cạnh nào có vách và cạnh nào hở. Vì thế bài này không đưa một con số chung. Kiểm tra ngay tại chỗ định treo tâm quạt, bằng mắt và một chiếc đèn pin; nên làm trong buổi khảo sát hiện trường, và nếu được thì ngay sau một trận mưa có gió.
- Nhìn lên phía trên vùng cánh. Phía trên phải là mái kín liền. Lưới che nắng, lam hở, mái bạt, tấm lấy sáng có khe và mái che kéo được (mái xếp, bạt cuốn) không tính là mái kín: nước đi qua được, và phần lớn chúng không phải kết cấu để bắt điểm treo.
- Đếm các cạnh hở quanh vị trí. Mỗi cạnh không có vách là một hướng mưa có thể tạt vào khi gió thổi từ phía đó. Cánh quạt DF quét một vòng tròn đường kính từ 3,0 m đến 7,3 m tùy model, nên phải xét cả mép vùng quét của cánh, không chỉ tâm quạt.
- Xem vệt nước sau mưa. Sàn, dầm, cột và thiết bị ướt tới đâu thì mưa tạt tới đó. Vết ố, rêu, gỉ trên kết cấu là dấu hiệu chỗ đó ướt lặp lại nhiều lần; không treo quạt và không đặt tủ biến tần ở vùng có dấu vết này.
- Tìm nước từ trên xuống. Mái dột, máng xối tràn khi mưa to, khe giữa mái và tường, nước ngưng nhỏ giọt dưới mái tôn (mái tôn “đổ mồ hôi”). Nước từ trên xuống rơi thẳng vào động cơ, vì động cơ dòng DF nằm ngay trên mâm cánh.
- Tìm nguồn nước không phải mưa. Vòi rửa sàn, khu xịt rửa thiết bị hoặc rửa xe, béc phun sương. Tia nước và luồng phun sương không được chạm tới vùng quét của cánh, động cơ và chỗ đặt tủ biến tần; hướng dẫn vệ sinh của MEILILE yêu cầu quạt trần nằm ngoài hướng tia nước ngay cả với quạt lắp trong nhà.
Vị trí đạt khi cả năm bước đều không thấy nước chạm tới vùng quét của cánh, động cơ và chỗ đặt tủ biến tần. Chỉ cần một bước không đạt là phải đổi vị trí đó sang quạt di động, hoặc dời tâm quạt vào sâu dưới mái rồi kiểm tra lại. Kết quả nên ghi vào biên bản khảo sát cùng ảnh hiện trạng, như hạng mục môi trường trong danh mục khảo sát trước thi công.

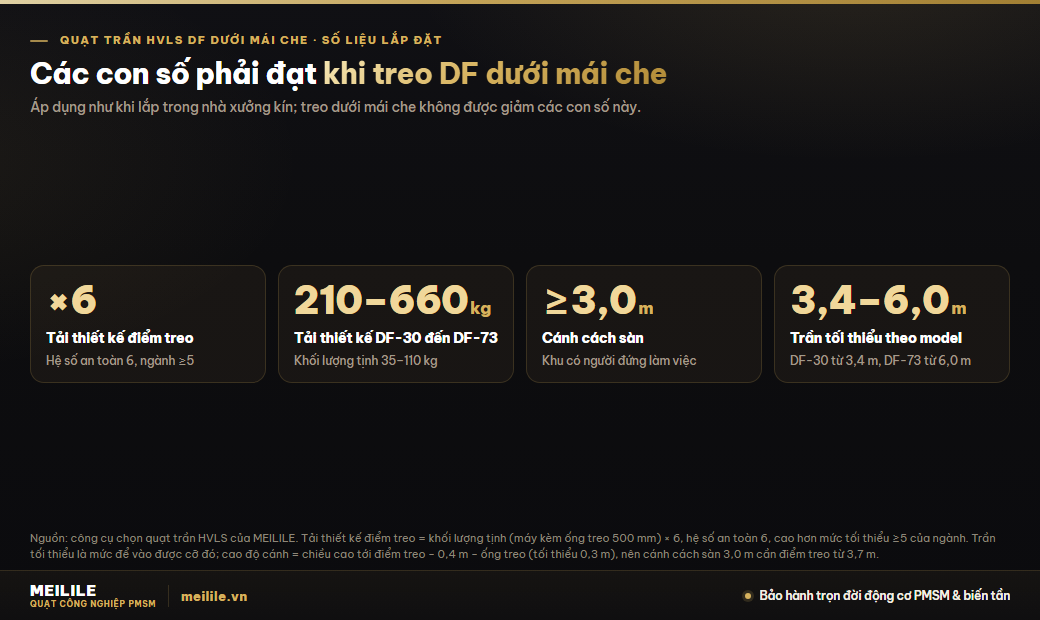

Bốn điều kiện để treo quạt DF ở hiên, mái che, sân có mái và nhà xưởng bán hở
Qua được năm bước trên, vị trí mới đạt điều kiện về nước. Ba điều kiện còn lại giống như khi lắp trong nhà xưởng kín, và ở vị trí bán hở chúng có thêm vài chỗ dễ bị làm tắt.
Điều kiện 1: nước. Vị trí qua đủ năm bước kiểm tra, tính cho cả vùng quét của cánh, động cơ và chỗ đặt tủ biến tần. Một vị trí chỉ khô ở tâm quạt mà ướt ở mép vùng quét thì chưa đạt.
Điều kiện 2: điểm treo chịu 6 lần khối lượng tịnh. MEILILE tính điểm treo theo tải thiết kế = khối lượng tịnh × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành), vì lúc khởi động, lúc đảo chiều và trong ca chạy dài, tải tĩnh cộng tải động dồn vào vài chi tiết liên kết. Khối lượng tịnh các model dòng DF nằm trong khoảng 35–110 kg, từ 35 kg của DF-30 đến 110 kg của DF-73, nên tải thiết kế điểm treo là 210–660 kg. Ở hiên và mái che, hãy hỏi kỹ sư kết cấu xem chính kết cấu mái che đó (không phải khung chính của nhà xưởng) có chịu được tải này không; đủ hay phải gia cường do bên kết cấu kết luận. Điểm treo bắt vào vì kèo chính hoặc dầm bê tông, không bắt vào tôn mái, xà gồ hay dầm đỡ ray cầu trục.
| Model | Đường kính | Khối lượng tịnh | Tải thiết kế điểm treo (× 6) | Trần tối thiểu | Điện áp |
|---|---|---|---|---|---|
| DF-30 | Ø3,0 m | 35 kg | ≥210 kg | 3,4 m | 220V |
| DF-35 | Ø3,5 m | 40 kg | ≥240 kg | 3,6 m | 220V |
| DF-40 | Ø4,0 m | 47 kg | ≥282 kg | 3,8 m | 220V |
| DF-45 | Ø4,5 m | 60 kg | ≥360 kg | 4,0 m | 220V |
| DF-50 | Ø5,0 m | 70 kg | ≥420 kg | 4,2 m | 220V |
| DF-60 | Ø6,0 m | 95 kg | ≥570 kg | 5,0 m | 380V / 220V |
| DF-65 | Ø6,5 m | 95 kg * | ≥570 kg * | 5,5 m | 380V |
| DF-73 | Ø7,3 m | 110 kg | ≥660 kg | 6,0 m | 380V |
Kết cấu đứng ở vị trí bán hở nhiều năm cần kiểm tra thêm gỉ, nứt mối hàn và biến dạng ở nút khung trước khi treo, vì nút khung đã gỉ hoặc biến dạng sau nhiều mùa gió bão không nhận thêm được tải thiết kế của quạt. Ở vị trí có cạnh hở, gió trời lùa qua dưới mái. Cần thêm thanh giằng chống lắc hay không, và tải gió tác động lên chính kết cấu mái che, do kỹ sư kết cấu xét theo kết quả khảo sát; trang thông số dòng DF không ghi con số tải gió, nên bài này không đưa con số đó.
Điều kiện 3: đủ chiều cao. Công cụ chọn quạt trần HVLS của MEILILE tính cao độ cánh bằng chiều cao tới điểm treo kết cấu trừ 0,4 m (từ điểm treo xuống mặt phẳng cánh) và trừ chiều dài ống treo, với ống treo không ngắn hơn 0,3 m; phía trên cánh cần khoảng hút gió tối thiểu 0,6 m. Ở khu có người đứng làm việc, cánh cần cách sàn từ 3,0 m, tức điểm treo phải cao từ 3,7 m; cánh dưới 2,5 m thì không lắp quạt trần. Trần tối thiểu để vào được từng cỡ là 3,4–6,0 m: 3,4 m với DF-30, 4,0 m với DF-45, 5,0 m với DF-60, 6,0 m với DF-73. Mức trần tối thiểu chưa bảo đảm cánh cách sàn 3,0 m: ở đúng mức đó, cánh DF-30 chỉ cách sàn khoảng 2,7 m và cánh DF-35 khoảng 2,9 m, nên ở hiên, sảnh có người đứng hoặc đi lại dưới cánh, điểm treo cần cao từ 3,7 m. Nếu mái hiên hay mái che sân thấp hơn 3,4 m, công cụ không đưa ra phương án quạt trần nào và chuyển sang quạt di động YF. Nhập đúng chiều cao tới điểm treo vào công cụ chọn quạt trần HVLS để ra model và cao độ treo.
Điều kiện 4: tủ biến tần và tuyến điện ở chỗ khô. Tủ biến tần đặt rời trên cột hoặc tường trong tầm với người vận hành. Khi nghiệm thu, vị trí tủ phải thoáng gió, tránh nắng hắt, tránh khu vực rửa sàn, và quạt phải ngắt được bằng nút dừng tại chỗ; phần điện yêu cầu tiếp địa đấu đúng, aptomat bảo vệ riêng đúng dòng, tủ biến tần đóng kín và cáp đi trong máng. Ở hiên và mái che, nguyên tắc đó có nghĩa là tủ nằm ở phần khô đã qua năm bước kiểm tra như vị trí quạt, ví dụ trên tường phía trong. Hạng mục môi trường trong khảo sát hiện trường của MEILILE (bụi, hơi dầu, hơi hóa chất, độ ẩm) là hạng mục quyết định cấp bảo vệ tủ điện, nên vị trí bán hở cần được ghi vào đó ngay từ đầu. Chi tiết về vị trí tủ có ở bài biến tần quạt trần công nghiệp.

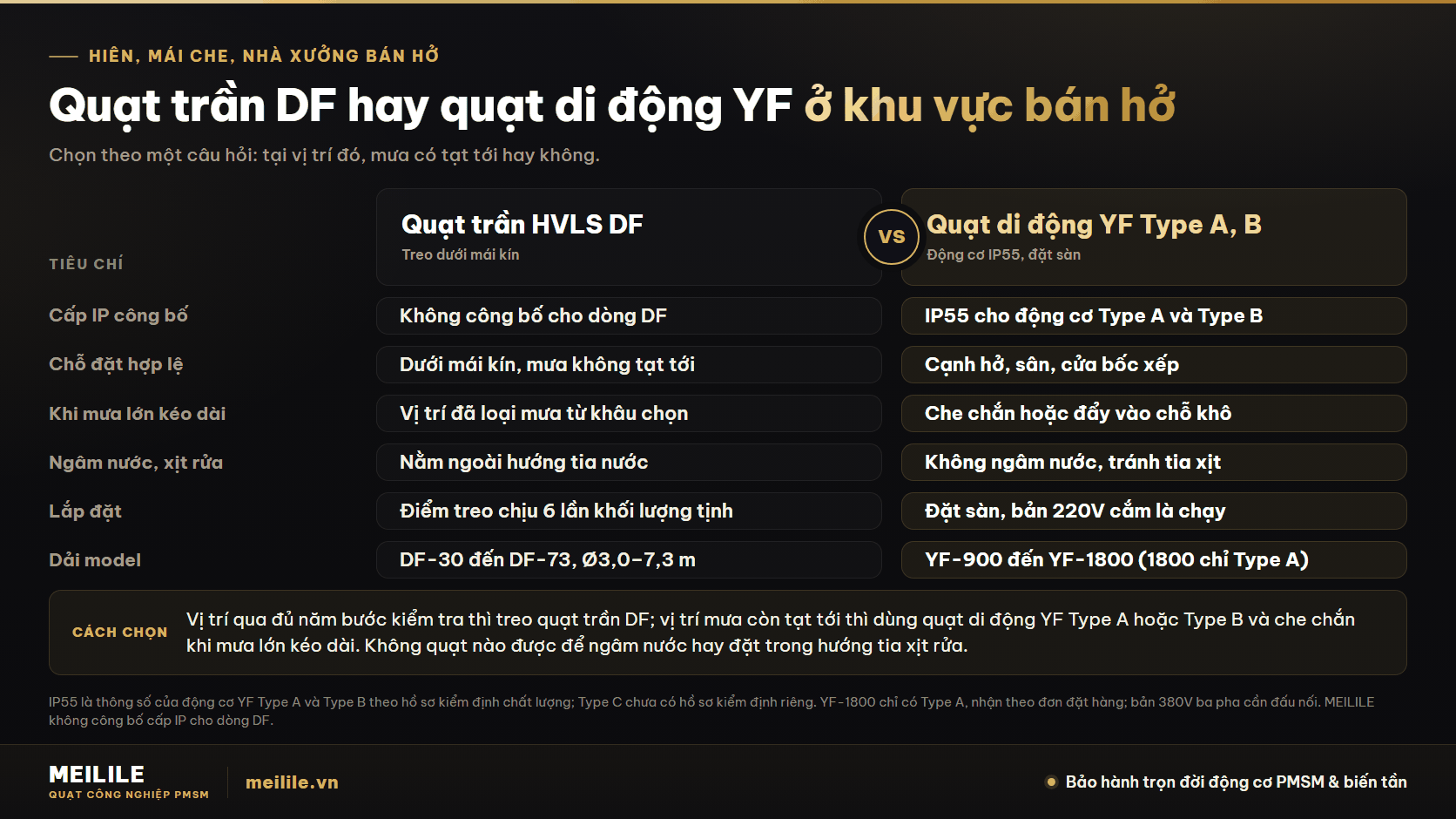

Chỗ mưa còn tạt tới: dùng quạt di động YF Type A hoặc Type B, nhưng không để dầm mưa
Ở những vị trí không qua được năm bước kiểm tra, như dải sát cạnh hở, sân không mái hay cửa bốc xếp, phương án thay thế là quạt di động YF. Động cơ YF Type A và Type B đạt cấp bảo vệ IP55 theo hồ sơ kiểm định chất lượng: chống bụi xâm nhập và chống tia nước từ mọi hướng, nhưng không chịu được ngâm nước và nên che chắn khi mưa lớn kéo dài. Type C (đảo gió trái phải) chưa có hồ sơ kiểm định riêng, nên không đưa vào phương án cho chỗ mưa còn tạt tới.
IP55 là thông số của động cơ Type A và Type B; trang thông số không ghi cấp IP cho bộ điều khiển, dây nguồn và phích cắm của quạt YF. Vì vậy, khi dùng ở vị trí mưa còn tạt tới, ổ cắm và phích cắm phải ở chỗ khô, dây nguồn không nằm trong vũng nước; bộ điều khiển không có cấp IP công bố cũng là thêm một lý do để che chắn hoặc đẩy quạt vào chỗ khô khi mưa lớn kéo dài. YF không phải thiết bị để đứng ngoài trời qua mùa mưa: không để quạt đứng trong vũng nước, và để máy ngoài hướng tia nước khi tổ vệ sinh xịt rửa.
Chọn kiểu theo cách dùng. Type A (trống lăn) có đầu quạt nằm trong khung trống tròn gắn bánh xe có khóa, trọng tâm thấp, khó đổ, một người đẩy đi được; đó là lợi thế khi phải dời quạt vào chỗ khô trước cơn mưa. Type B (đứng chỉnh góc) đặt đầu quạt trên chân đế chữ A, chỉnh góc từ −45° đến +90° để chúc gió xuống đúng chỗ người đứng. YF-1800 chỉ có Type A và nhận theo đơn đặt hàng; Type B có ba cỡ YF-900, YF-1200 và YF-1500. So sánh chi tiết hai kiểu có ở bài trống lăn hay đứng chỉnh góc.
| Model | Đường kính | Tầm gió | Cự ly mát | Khối lượng Type A | Khối lượng Type B |
|---|---|---|---|---|---|
| YF-900 | 90 cm | 15 m | 9 m | 30 kg | 33 kg |
| YF-1200 | 120 cm | 25 m | 15 m | 40 kg | 43 kg |
| YF-1500 | 150 cm | 35 m | 21 m | 49 kg | 53 kg |
| YF-1800 (chỉ Type A, nhận theo đơn đặt hàng) | 180 cm | 50 m | 30 m | 58 kg | không có bản B |
Công cụ chọn quạt di động của MEILILE có chế độ “Ngoài trời / bán hở”, kèm lưu ý gió tự nhiên làm giảm hiệu quả và nên đặt quạt gần người hơn so với khi dùng trong nhà. Về hướng đặt, quay lưng quạt về phía gió trời thổi tới, tức quạt ở phía đầu gió so với chỗ người làm, để luồng thổi đi xuôi chiều gió trời; bài quạt di động PMSM dòng YF khuyên chọn cỡ lớn hơn một cấp cho vị trí ngoài trời, bán hở. Bản 220V một pha cắm là chạy, bản 380V ba pha cần đấu nối; ổ cắm và tủ điện cấp nguồn cho quạt cũng phải ở chỗ khô. Thông số đầy đủ ở trang quạt di động YF, số máy và sơ đồ đặt tính được bằng công cụ chọn quạt di động YF.
Bảng đối chiếu từng loại vị trí: có treo được quạt trần DF không, cần điều kiện gì
Bảng dưới gom các loại vị trí hay gặp khi khách hàng hỏi về quạt trần công nghiệp ngoài trời. Cột giữa trả lời câu hỏi có treo DF được không; cột cuối ghi điều kiện phải đạt, hoặc phương án khi câu trả lời là không.
| Loại vị trí | Lắp quạt trần DF? | Điều kiện, hoặc phương án thay thế |
|---|---|---|
| Nhà xưởng kín, có mái và vách bao | Được | Điều kiện lắp đặt thông thường: điểm treo chịu tải thiết kế bằng khối lượng tịnh × 6, trần đủ chiều cao theo model |
| Nhà xưởng bán hở, một hoặc vài mặt không vách, mái liền | Được ở phần lõi dưới mái | Chỉ ở vị trí qua đủ năm bước kiểm tra; dải sát cạnh hở dùng quạt di động YF Type A hoặc Type B |
| Hiên, sảnh chờ, lối đi có mái của nhà hàng, quán cà phê, văn phòng | Được nếu đủ điều kiện | Mái kín, mưa không tạt tới vùng quét của cánh; kết cấu mái hiên được kỹ sư kết cấu xác nhận chịu tải thiết kế; trần từ 3,4 m (DF-30), có người đứng hoặc đi lại dưới cánh thì điểm treo từ 3,7 m để cánh cách sàn từ 3,0 m |
| Sân có mái che, sân bốc xếp, nhà để xe có mái | Được nếu đủ điều kiện | Như hàng trên; kỹ sư kết cấu xét thêm gió lùa và thanh giằng chống lắc theo khảo sát |
| Chuồng trại hở, bán hở có mái liền | Được dưới mái | Mưa không tạt tới vùng quét của cánh; béc phun sương không phun tới vùng quét của cánh, động cơ và tủ biến tần |
| Khu rửa sàn, xịt rửa thiết bị, rửa xe | Không đặt trong hướng tia nước | Quạt trần nằm ngoài hướng tia nước, vệ sinh cánh bằng khăn ẩm; quạt YF cũng để ngoài hướng tia xịt |
| Mái bạt, lưới che nắng, lam hở, mái che kéo được | Không | Không phải mái kín và không phải kết cấu để bắt điểm treo; dùng quạt di động YF, che chắn khi mưa lớn kéo dài |
| Ngoài trời không mái: sân trống, bãi | Không | Quạt di động YF Type A hoặc Type B dùng theo đợt, đẩy vào chỗ khô khi mưa; không để quạt đứng ngoài trời qua mùa mưa |
Với nhà xưởng bán hở, cách bố trí hợp lý là chia hai vùng: phần lõi dưới mái qua đủ năm bước thì treo DF, dải sát cạnh hở dùng YF đẩy được. Ranh giới hai vùng nên vẽ trên mặt bằng thật ở bước khảo sát, không tính theo diện tích sàn. Với chuồng trại hở và bán hở, trang giải pháp làm mát chuồng trại trình bày cách quạt trần HVLS phối phun sương; điều kiện ở bài này vẫn áp dụng: dưới mái liền, mưa không tạt tới, béc phun sương không phun tới vùng quét của cánh, động cơ và tủ biến tần. Nhà hàng, sảnh tiệc có sân hiên xem thêm giải pháp làm mát nhà hàng, sảnh tiệc.
Lắp ở hiên, mái che thì điều khoản bảo hành nói gì
MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần, áp dụng cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường. Danh sách không áp dụng bảo hành trên trang chính sách bảo hành gồm: hư hỏng do lắp đặt sai hướng dẫn bởi đơn vị không được MEILILE chấp thuận; sử dụng sai điện áp, đấu nối sai sơ đồ, hoặc tự ý can thiệp vào tủ biến tần; thiên tai, sét đánh trực tiếp, ngập nước, cháy nổ, va đập ngoại lực; hao mòn tự nhiên của vật tư tiêu hao.
Lắp ngoài trời không có mục riêng trong điều khoản công bố, và bài này không tự kết luận thay cho điều khoản rằng hư hỏng do mưa tạt chắc chắn được hay chắc chắn không được bảo hành. Nên mô tả vị trí ngay ở bước khảo sát (có mái hay không, cạnh nào hở, có vòi rửa hay béc phun sương không) và yêu cầu ghi vào hợp đồng; với dự án số lượng lớn hoặc đấu thầu, điều khoản bảo hành mở rộng được thỏa thuận riêng trong hợp đồng. Hai điều kiện giữ hiệu lực mà trang chính sách bảo hành nêu riêng vẫn áp dụng như khi lắp trong nhà: lắp đúng tải treo thiết kế bằng 6 lần khối lượng tịnh, và bảo trì đủ ba mốc (kiểm tra nhìn và nghe hằng tháng, vệ sinh và siết lại bu-lông hệ treo mỗi 6 tháng, kiểm tra toàn diện mỗi 12 tháng). Lịch bảo trì chi tiết ở bài bảo trì bảo dưỡng quạt trần công nghiệp.
Câu hỏi thường gặp về quạt trần công nghiệp ngoài trời
Quạt trần công nghiệp HVLS có lắp ngoài trời được không?
Với dòng quạt trần HVLS DF của MEILILE, chỉ lắp được dưới mái kín, ở vị trí mưa không tạt tới vùng quét của cánh, động cơ và tủ biến tần. MEILILE không công bố cấp IP cho dòng DF, nên không lắp DF ở chỗ hứng mưa, ngoài trời không mái hay trong hướng tia nước rửa sàn. Hiên, mái che, sân có mái và nhà xưởng bán hở lắp được khi vị trí qua năm bước kiểm tra, điểm treo chịu 6 lần khối lượng tịnh và trần đủ cao theo model. Chỗ mưa còn tạt tới dùng quạt di động YF Type A hoặc Type B.
Quạt trần HVLS DF có chống nước không, cấp IP bao nhiêu?
MEILILE không công bố cấp IP cho dòng DF. Cấp bảo vệ IP55 là thông số của động cơ quạt di động YF Type A và Type B theo hồ sơ kiểm định chất lượng (Type C chưa có hồ sơ kiểm định riêng), không phải của quạt trần DF. Vì không có con số IP nào cho dòng DF, không được suy ra dòng DF chịu được mưa tạt hay xịt rửa; vệ sinh bằng cách lau cánh tại chỗ bằng khăn ẩm và chất tẩy trung tính.
Quạt có động cơ IP55 để ngoài mưa được không?
Không nên để quạt dầm mưa. Theo TCVN 4255:2025 (tương đương IEC 60529:2013), IP55 nghĩa là chống bụi (chữ số thứ nhất là 5) và chống phun nước theo mọi hướng (chữ số thứ hai là 5), xác nhận bằng phép thử phun nước sạch qua vòi 6,3 mm trong tối thiểu 3 phút, không phải mưa kéo dài. Cấp 5 không bao gồm ngâm nước (đó là cấp 7 và cấp 8), và mã IP không đo ăn mòn hay bức xạ mặt trời. Với quạt di động YF Type A và Type B, động cơ IP55 không chịu được ngâm nước, nên che chắn hoặc đẩy vào chỗ khô khi mưa lớn kéo dài; không để quạt đứng ngoài trời qua mùa mưa.
Mái hiên, mái che sân có treo được quạt trần DF không?
Được, khi đủ bốn điều kiện: phía trên là mái kín và mưa không tạt tới; điểm treo bắt vào vì kèo chính hoặc dầm bê tông, chịu được tải thiết kế bằng khối lượng tịnh × 6 (210 kg với DF-30 đến 660 kg với DF-73); trần tối thiểu từ 3,4 m (DF-30) đến 6,0 m (DF-73) tùy model, và vì cao độ cánh = chiều cao tới điểm treo − 0,4 m − ống treo (tối thiểu 0,3 m), ở khu có người đứng làm việc điểm treo phải cao từ 3,7 m để cánh cách sàn từ 3,0 m (cánh dưới 2,5 m thì không lắp quạt trần); tủ biến tần đặt ở chỗ khô, thoáng gió, tránh nắng hắt. Không bắt điểm treo vào tôn mái hay xà gồ. Kết cấu đủ hay phải gia cường do kỹ sư kết cấu của công trình kết luận.
Tủ biến tần của quạt trần đặt ngoài hiên được không?
Được, nếu chỗ đặt tủ khô: tủ biến tần đặt rời trên cột hoặc tường trong tầm với người vận hành, ở vị trí thoáng gió, tránh nắng hắt, tránh khu vực rửa sàn, và quạt phải ngắt được bằng nút dừng tại chỗ. Ở hiên và mái che, tủ cần nằm ở phần khô đã qua năm bước kiểm tra như vị trí quạt; khi nghiệm thu, tủ phải đóng kín, cáp đi trong máng, có tiếp địa và aptomat bảo vệ riêng. Phần cứng biến tần có lớp phủ chống ẩm, bụi, ăn mòn, nhưng lớp phủ đó không phải cấp IP của tủ.
Lắp quạt ở hiên bị mưa tạt hỏng có được bảo hành không?
Theo điều khoản bảo hành, MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường; không áp dụng cho hư hỏng do lắp đặt sai hướng dẫn bởi đơn vị không được MEILILE chấp thuận, sử dụng sai điện áp, đấu nối sai sơ đồ, tự ý can thiệp tủ biến tần, thiên tai, sét đánh trực tiếp, ngập nước, cháy nổ, va đập ngoại lực, hao mòn tự nhiên của vật tư tiêu hao. Lắp ngoài trời không có mục riêng trong điều khoản công bố, nên hãy mô tả vị trí ngay ở bước khảo sát và yêu cầu ghi vào hợp đồng.
Đã biết vị trí thuộc nhóm nào, bước tiếp theo là gì?
- Vị trí qua đủ năm bước, định treo DF: đối chiếu bảng tải điểm treo và trần tối thiểu, rồi nhập kích thước khu vực vào công cụ chọn quạt trần HVLS.
- Vị trí mưa còn tạt tới: xem trang quạt di động YF và dùng công cụ chọn quạt di động YF.
- Khu có xịt rửa, phun sương: đọc hướng dẫn vệ sinh ở trang giải pháp nhà máy thực phẩm trước khi viết quy trình.
