Quạt làm mát chế biến thực phẩm & đồ uống — giảm ẩm, đối lưu thoáng

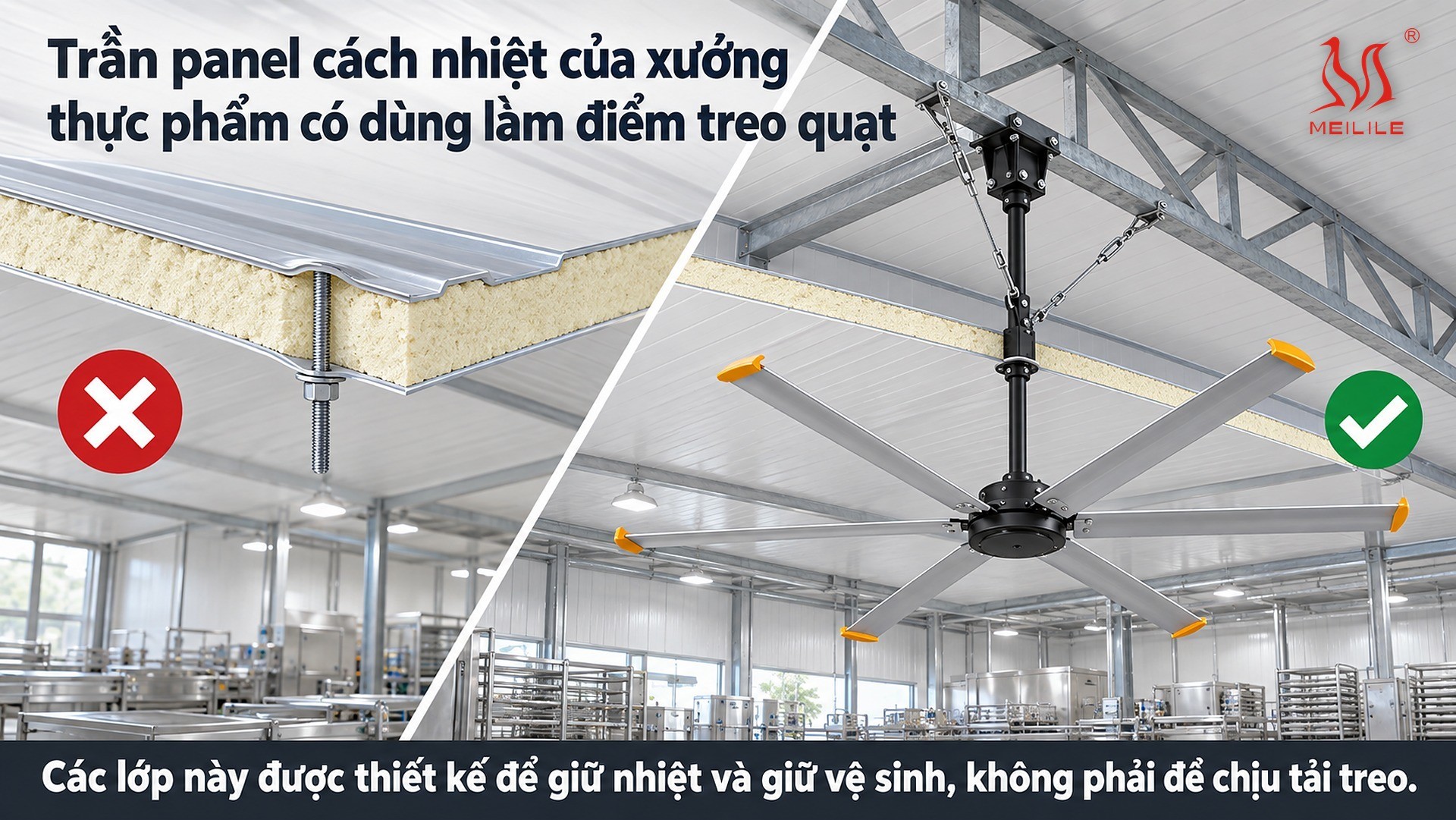

Trần panel cách nhiệt của xưởng thực phẩm có dùng làm điểm treo quạt được không?

Không. Đây là câu hỏi phải trả lời trước khi bàn tới model, vì nhà máy chế biến thực phẩm gần như luôn có một lớp trần thứ hai bên dưới mái: trần panel cách nhiệt, trần thạch cao khu văn phòng xưởng, khung nhà sạch mô-đun. Các lớp này được thiết kế để giữ nhiệt và giữ vệ sinh, không phải để chịu tải treo. Cách làm đúng là khoét lỗ cho ống treo xuyên qua và bịt kín cổ lỗ, còn điểm treo phải bắt vào kết cấu chịu lực phía trên — cánh dưới vì kèo, nút khung mái thép, hoặc dầm bê tông.

Tải treo thiết kế tối thiểu bằng 6 lần khối lượng quạt, đã kể tải động. Quy ra từng model để kỹ sư kết cấu của nhà máy tự đối chiếu:

• DF-73 nặng 110 kg → điểm treo ≥ 660 kg. DF-65 và DF-60 cùng 95 kg → ≥ 570 kg. DF-55A 90 kg → ≥ 540 kg; DF-55B 75 kg → ≥ 450 kg.
• DF-50 70 kg → ≥ 420 kg; DF-45 60 kg → ≥ 360 kg; DF-40 47 kg → ≥ 282 kg; DF-35 40 kg → ≥ 240 kg; DF-30 35 kg → ≥ 210 kg.
• Công cụ chọn quạt của MEILILE tính dự phòng cao hơn mức tối thiểu ≥ 5 lần nên con số hiện trong phương án có thể lớn hơn bảng này — chúng tôi không bao giờ hạ hệ số an toàn xuống dưới 5.
• Nếu vị trí quạt rơi vào giữa hai vì kèo, bổ sung khung phụ thép gác qua hai vì kèo, không treo trực tiếp vào một cây xà gồ đơn lẻ. Với kết cấu thép dùng kẹp ôm dầm, không hàn không khoan phá — khi báo giá cần quy cách tiết diện dầm (I, H hay hộp); kết cấu bê tông dùng giá bắt nở đã kiểm định.

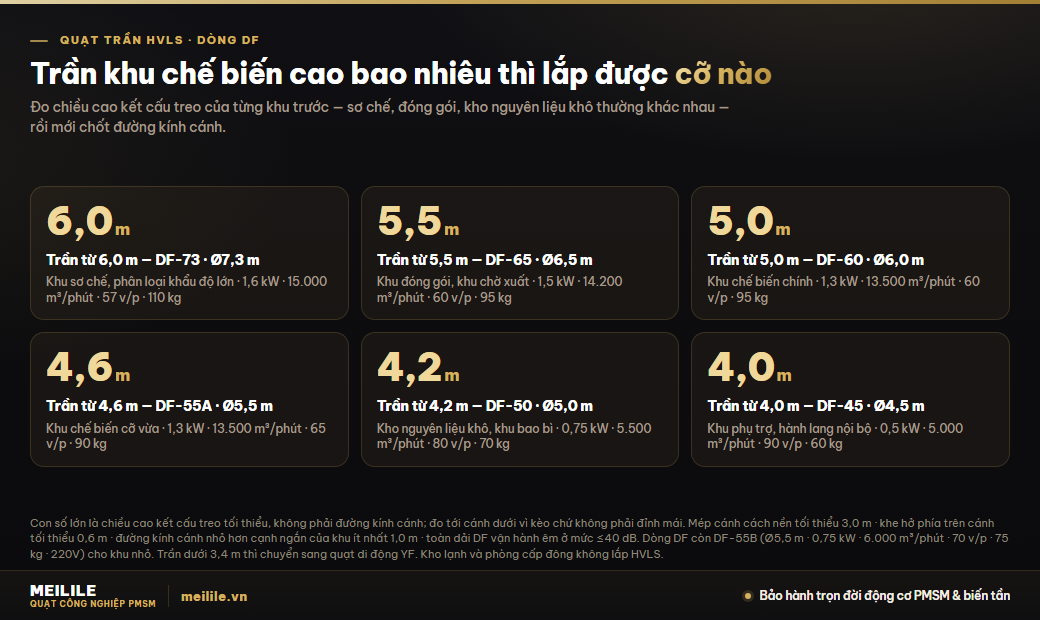

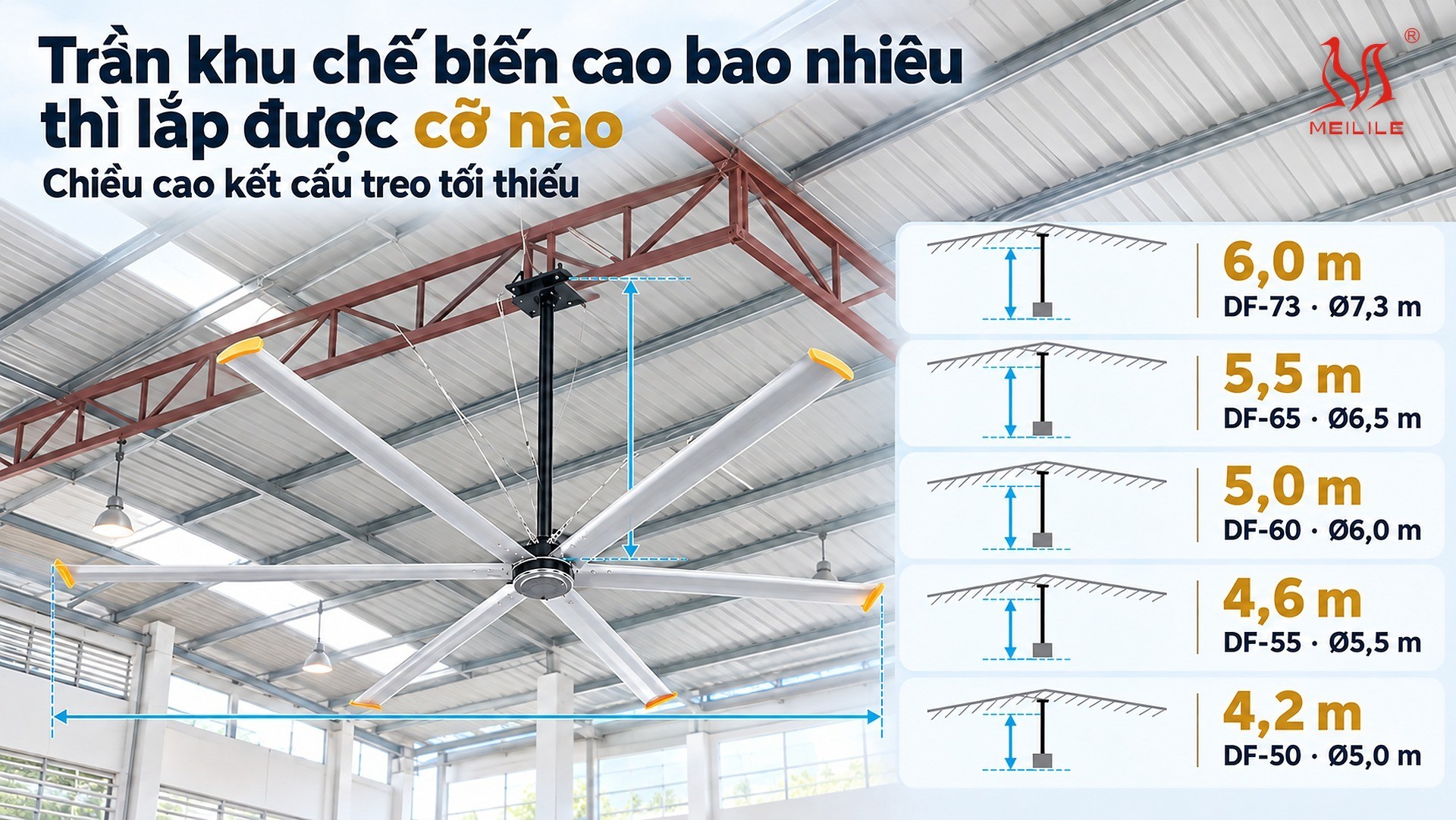

Bốn ràng buộc hình học đi kèm, tất cả đo từ chiều cao kết cấu treo H — tức cánh dưới vì kèo, không phải đỉnh mái và cũng không phải mặt trần panel: mặt cánh cao nhất chỉ đạt tới H − 0,7 m (cụm treo chiếm cố định 0,4 m, ống treo ngắn nhất 0,3 m); khe hở phía trên cánh tối thiểu 0,6 m để quạt lấy được gió vào; mép cánh cách nền tối thiểu 3,0 m ở khu có người đứng làm việc (ngưỡng tuyệt đối 2,5 m); và đường kính cánh phải nhỏ hơn cạnh ngắn của khu ít nhất 1,0 m. Toàn bộ các bước khoan cấy, treo và nghiệm thu lực siết nằm trong quy trình thi công lắp đặt quạt trần công nghiệp.

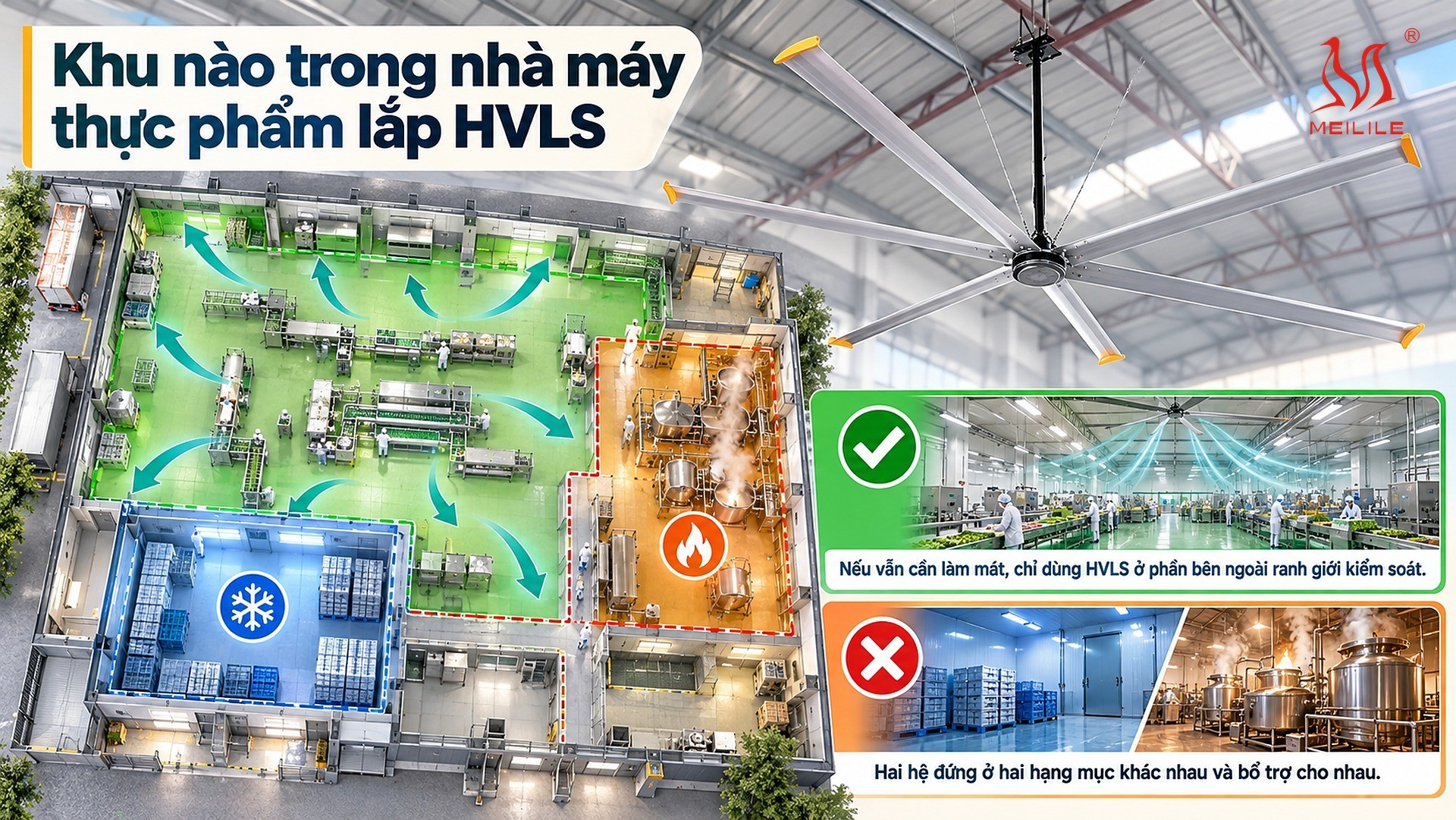

Khu nào trong nhà máy thực phẩm lắp HVLS, khu nào không lắp?

Cách phân vùng đơn giản là lấy bản vẽ mặt bằng, khoanh ra trước những khu có công nghệ kiểm soát riêng, rồi tính quạt cho phần còn lại. Phần còn lại đó thường chiếm phần lớn diện tích một nhà máy chế biến.

• Lắp được: khu sơ chế, khu phân loại, khu đóng gói, kho nguyên liệu khô, kho bao bì, khu chờ xuất ở nhiệt độ thường, khu lò – nồi hơi và hành lang nội bộ. Đây là những nơi vừa nóng vừa đông người, vừa có lớp hơi ẩm tụ dưới mái.
• Không lắp: kho lạnh và phòng cấp đông — hai khu này dùng giải pháp cách nhiệt và dàn lạnh riêng, không thuộc phạm vi quạt HVLS.
• Phải hỏi bộ phận công nghệ trước: khu có kiểm soát áp suất và luồng khí một chiều. Ở đó luồng gió do hệ thống xử lý không khí quyết định, thêm một dòng đối lưu ngang có thể phá thiết kế luồng khí — tình huống giống với phòng sạch trong nhà máy điện tử. Nếu vẫn cần làm mát, chỉ dùng HVLS ở phần bên ngoài ranh giới kiểm soát.
• Bố trí trong khu đã chọn: tránh đặt quạt thổi thẳng vào vị trí thực phẩm hở; ưu tiên đối lưu chung cho cả gian, còn điểm nóng cục bộ thì giao cho quạt di động YF thổi định hướng có kiểm soát.

Một ranh giới nữa cần giữ cho đúng trong hồ sơ kỹ thuật: quạt trần HVLS không thay thế chụp hút hơi tại nguồn và hệ hút khói, cũng không phải thiết bị hút ẩm. Hai hệ đứng ở hai hạng mục khác nhau và bổ trợ cho nhau. Kho thành phẩm và kho nguyên liệu khô của ngành thực phẩm có bài riêng ở giải pháp kho & logistics; số lượng quạt cho từng khu tính bằng công cụ chọn quạt trần HVLS.

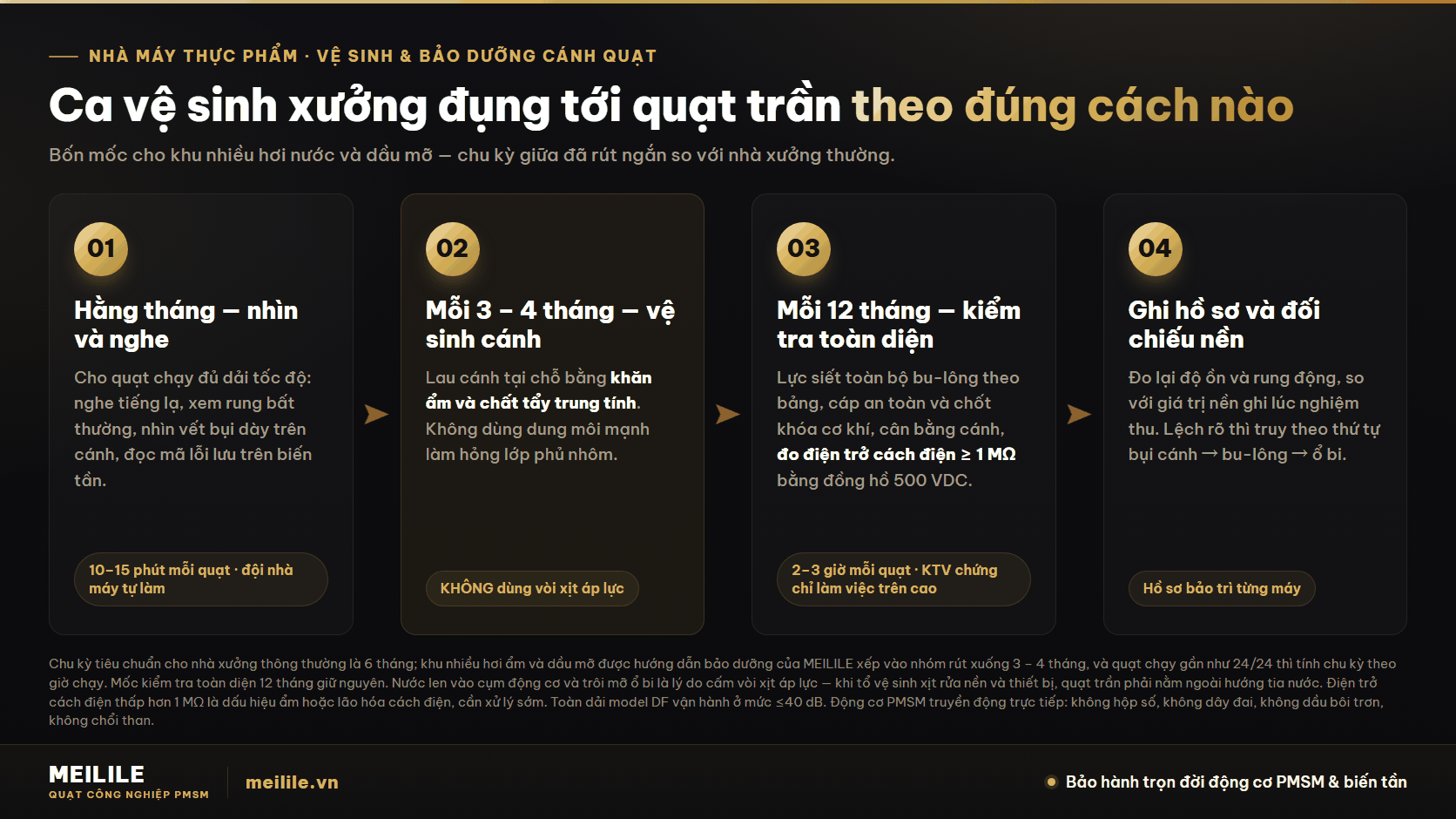

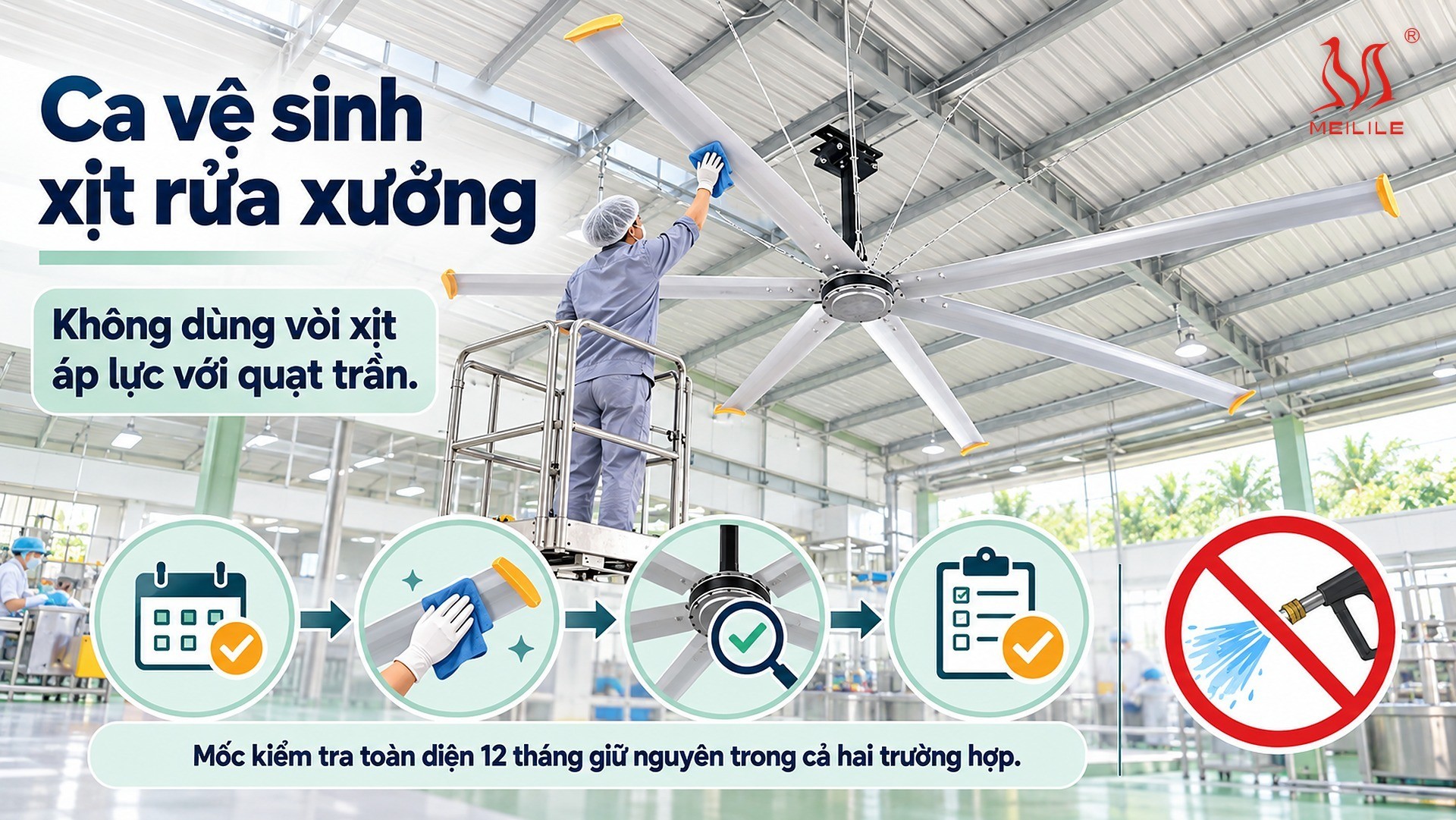

Ca vệ sinh xịt rửa xưởng: cánh quạt bảo dưỡng theo lịch nào?

Câu hỏi đầu tiên của tổ vệ sinh luôn là có được xịt nước lên quạt không. Trả lời thẳng: không dùng vòi xịt áp lực với quạt trần. Nước len vào cụm động cơ và trôi mỡ ổ bi, hỏng theo kiểu không nhìn thấy ngay. Khi tổ vệ sinh xịt rửa nền và thiết bị, quạt trần phải nằm ngoài hướng tia nước; cách vệ sinh đúng là lau cánh tại chỗ bằng khăn ẩm và chất tẩy trung tính, không dùng dung môi mạnh vì làm hỏng lớp phủ nhôm của cánh.

Về chu kỳ, lịch bảo dưỡng tiêu chuẩn cho nhà xưởng thông thường đặt mốc vệ sinh cánh ở 6 tháng. Nhà máy chế biến thực phẩm rơi đúng vào nhóm được hướng dẫn bảo dưỡng của MEILILE xếp là môi trường nhiều hơi ẩm và dầu mỡ, nên mốc 6 tháng rút xuống còn 3 – 4 tháng; nếu quạt chạy gần như 24/24 theo dây chuyền thì chu kỳ tính theo giờ chạy chứ không theo tháng — hướng dẫn ghi mức này tương đương rút ngắn khoảng một nửa so với chu kỳ tiêu chuẩn. Mốc kiểm tra toàn diện 12 tháng giữ nguyên trong cả hai trường hợp.

Trong kỳ 12 tháng, hạng mục đáng chú ý với xưởng ẩm là đo điện trở cách điện cuộn dây động cơ bằng đồng hồ 500 VDC — giá trị đạt yêu cầu thông thường ≥ 1 MΩ. Thấp hơn ngưỡng này là dấu hiệu ẩm hoặc lão hóa cách điện, cần xử lý sớm chứ không chờ tới lần đo sau. Cùng kỳ còn có kiểm tra lực siết toàn bộ bu-lông theo bảng, cáp an toàn và chốt khóa cơ khí, cân bằng cánh, và đo lại độ ồn – rung động để so với giá trị nền ghi lúc nghiệm thu.

Một lưu ý về cấp bảo vệ, để tránh hiểu nhầm khi lập quy trình vệ sinh: cấp bảo vệ IP55 là thông số của động cơ quạt di động YF, không phải của quạt trần HVLS dòng DF — MEILILE không công bố cấp IP cho dòng DF, nên đừng suy diễn dòng DF chịu được xịt rửa. Đổi lại, khối lượng bảo trì của HVLS PMSM nhẹ hơn thiết bị truyền động gián tiếp: truyền động trực tiếp nên không hộp số, không dây đai, không dầu bôi trơn, không chổi than — tức không có hạng mục thay dầu hay canh đai định kỳ trên cao. Chi tiết từng hạng mục nằm ở lịch bảo trì bảo dưỡng quạt trần công nghiệp; động cơ PMSM và biến tần đều được bảo hành trọn đời.

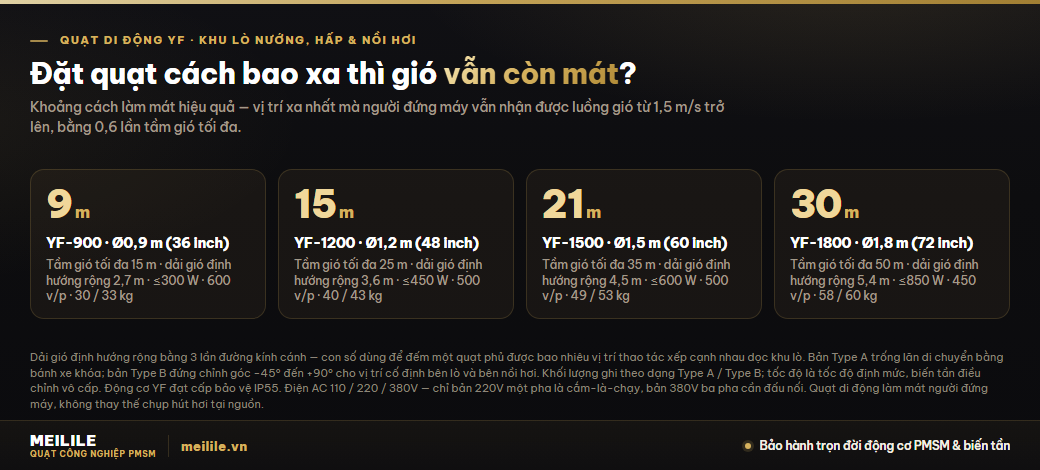

Khu lò, nồi hơi: đặt quạt di động YF cách bao xa thì gió vẫn còn mát?

Bảng đề xuất model phía trên ghi tầm gió 35–50 m cho YF-1500 và YF-1800. Đó là tầm gió tối đa — khoảng cách luồng khí còn đi tới, không phải khoảng cách người đứng máy còn thấy mát. Kê quạt theo con số tối đa là lý do nhiều xưởng mua đúng model mà vẫn kêu gió yếu.

Công cụ chọn quạt di động dùng đúng một hệ số: khoảng cách làm mát hiệu quả bằng 0,6 lần tầm gió tối đa — vị trí xa nhất còn giữ được luồng gió từ 1,5 m/s trở lên. Quy ra từng model: YF-900 15 m còn 9 m; YF-1200 25 m còn 15 m; YF-1500 35 m còn 21 m; YF-1800 50 m còn 30 m. Đó mới là bán kính đặt máy khi bố trí quanh khu lò nướng, khu hấp và khu nồi hơi. Con số thứ hai quyết định số lượng là bề rộng vùng gió: khi thổi định hướng, dải gió hiệu quả rộng bằng 3 lần đường kính cánh — 2,7 m với YF-900, 3,6 m với YF-1200, 4,5 m với YF-1500 và 5,4 m với YF-1800.

• Nguồn điện phải chốt trước khi đặt hàng. YF có AC 110 / 220 / 380V, nhưng chỉ bản 220V một pha là cắm-là-chạy; bản 380V ba pha cần đấu nối. Đây là câu hỏi phải hỏi ngay từ khâu báo giá.
• Kiểu máy theo vị trí làm việc. Type A trống lăn nặng 30 / 40 / 49 / 58 kg, di chuyển bằng bánh xe khóa, hợp với dây chuyền và lối đi; Type B đứng chỉnh góc −45° đến +90° nặng 33 / 43 / 53 / 60 kg, hợp với vị trí cố định bên lò cần hướng gió chếch xuống thân người. Khác biệt giữa hai bản có bài riêng: trống lăn hay đứng chỉnh góc.
• Tốc độ điều chỉnh vô cấp bằng biến tần, từ mức định mức 600 v/p (YF-900) đến 450 v/p (YF-1800) hạ xuống thấp hơn khi cần — hữu ích ở công đoạn kỵ gió mạnh, ví dụ khu cân đong nguyên liệu bột hoặc bàn thao tác gần thực phẩm hở.
• Động cơ YF đạt cấp bảo vệ IP55, phù hợp với môi trường ẩm của khu chế biến; máy vẫn phải để ngoài hướng tia nước khi tổ vệ sinh xịt rửa.

Một công dụng nữa của quạt di động ở nhà máy thực phẩm là sau ca vệ sinh: đặt quạt thổi dọc để rút ngắn thời gian khô nền và khô bề mặt xe đẩy, khay, giá kệ trước khi vào ca sản xuất kế tiếp. Vì máy di chuyển được, cùng một chiếc có thể chạy khu lò ban ngày và khu vừa rửa xong vào cuối ca. Nhập kích thước khu vực vào công cụ chọn quạt di động YF để ra số máy và sơ đồ đặt, hoặc xem trước thông số ở trang quạt di động YF.

Nhà máy chạy 3 ca: quy cấu hình quạt ra kW rồi đặt cạnh ba khung giá điện

Phần hỏi & đáp phía dưới có một mốc quen thuộc: DF-60 chạy 10 giờ/ngày tiết kiệm khoảng 5 triệu VNĐ/năm. Với nhà máy chạy hai đến ba ca thì con số đó chưa đủ, vì mỗi ca rơi vào một khung giá khác nhau. Đơn giá theo Quyết định 1279/QĐ-BCT, khung giờ theo Quyết định 963/QĐ-BCT áp dụng từ 22/4/2026, giá sản xuất cấp điện áp dưới 6 kV, chưa gồm VAT:

Giờ bắt đầu và kết thúc của từng ca do nhà máy tự đặt, nên một ca thường nằm vắt qua hai khung giá — ví dụ ca chiều 14:00 – 22:00 có cả phần giờ bình thường lẫn phần giờ cao điểm. Cột «rơi vào ca nào» chỉ ghi khung giá chiếm phần lớn ca đó; muốn ra con số đúng thì cộng số giờ thực tế của từng ca nằm trong từng khung.

Đọc ngang bảng ra ngay hai tỷ lệ đáng nhớ: một kWh dùng trong khung ca 2 đắt gấp khoảng 1,83 lần khung ca ngày, còn một kWh dùng trong khung ca đêm chỉ bằng khoảng 0,65 lần. Hệ quả cho hệ quạt: phần điện tiết kiệm được của nhà máy chạy đủ ba ca không đồng giá — có một phần được quy đổi theo mức 3.640 đồng/kWh, nên cùng một tỷ lệ tiết kiệm sẽ ra số tiền lớn hơn ở nhà máy nhiều ca so với nhà máy một ca.

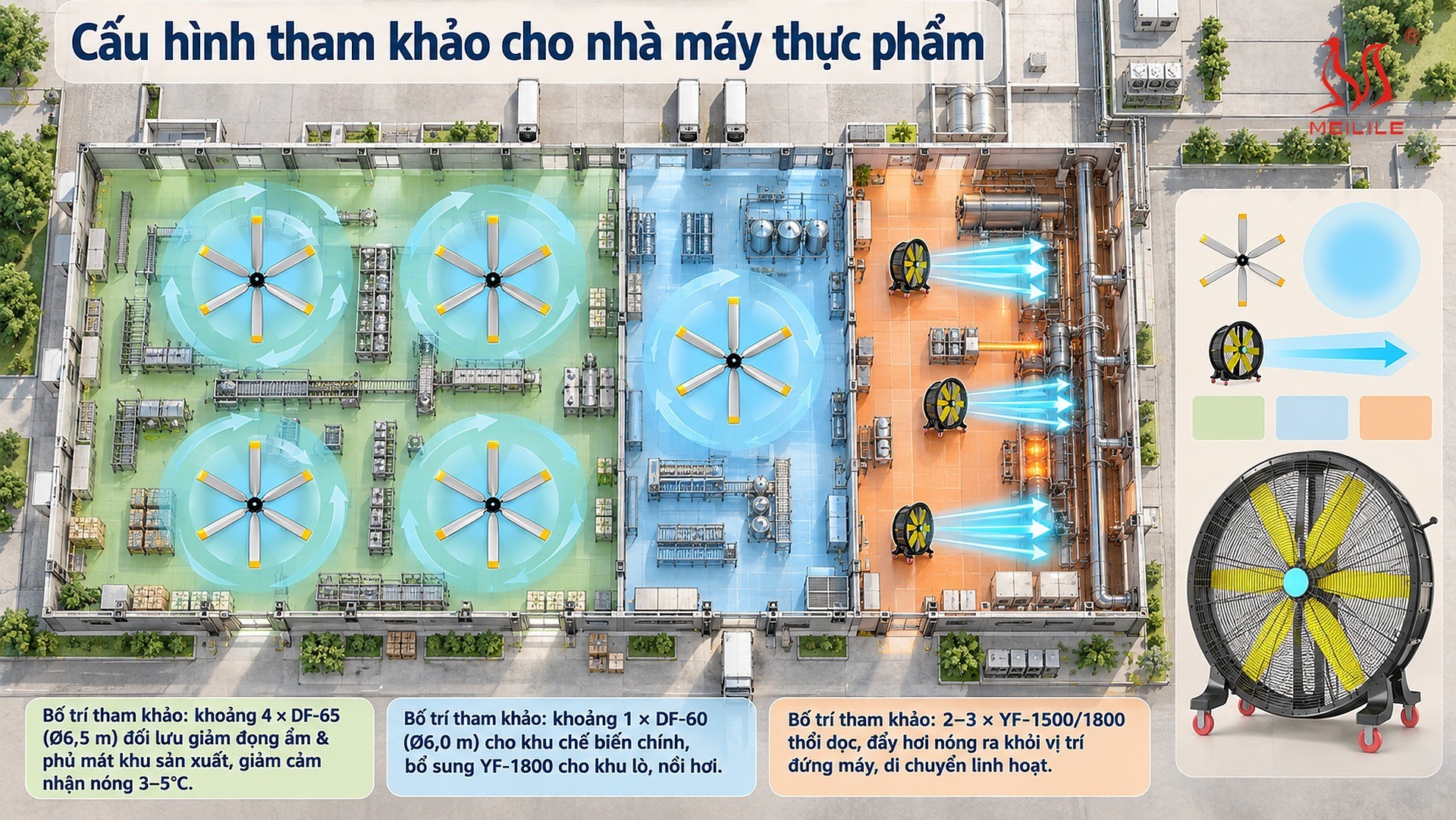

Muốn ra tiền thật thì đổi cấu hình sang kW rồi nhân với số giờ nằm trong từng khung. Ba cấu hình tham khảo ở phần trên quy ra công suất đặt như sau: 4 × DF-65 khoảng 6,0 kW; 1 × DF-60 cộng 1 × YF-1800 khoảng 1,3 + 0,85 ≈ 2,15 kW; cụm khu lò 2 – 3 × YF-1500 chỉ 1,2 – 1,8 kW.

Hai điểm hay bị tính sai. Thứ nhất, biến tần chạy vô cấp nên phần lớn thời gian quạt không chạy hết công suất định mức — con số kW ở trên là trần, không phải mức tiêu thụ trung bình. Thứ hai, đơn giá trên chưa gồm VAT và không áp cho khách hàng dùng điện ở cấp điện áp cao hơn. Cách bóc tách đầy đủ theo model và theo tháng nằm ở bài chi phí tiền điện quạt công nghiệp; nếu đang cân nhắc giữa quạt, điều hòa và các hướng khác thì xem so sánh các giải pháp làm mát nhà xưởng.
