Cách lắp đặt quạt trần công nghiệp có một quy tắc: điểm treo không chịu được 6 lần khối lượng tịnh thì không lắp — DF-30 35 kg cần điểm treo ≥210 kg, DF-73 110 kg cần ≥660 kg. Tải đó chỉ được truyền vào vì kèo chính hoặc dầm bê tông, không vào xà gồ hay tôn mái. Cánh cách sàn từ 3,0 m, cách kết cấu trên từ 0,6 m; nghiệm thu bằng 12 hạng mục, không phải bật lên thấy quay là xong.
Trang này viết cho người chịu trách nhiệm về một chiếc quạt nặng 35–110 kg quay trên đầu công nhân: kỹ sư kết cấu, tổ cơ điện, giám sát thi công. Bài này là tiêu chuẩn kỹ thuật: quy trình 5 bước, tiêu chuẩn điểm treo và sáu lỗi hay gặp. Phần dịch vụ trọn gói — chi phí, tiến độ, hồ sơ bàn giao — nằm ở trang thi công lắp đặt quạt trần công nghiệp trọn gói. Ở đây chỉ có tiêu chuẩn: điểm treo chịu bao nhiêu, bắt vào đâu, ống treo dài bao nhiêu, nghiệm thu đo gì, và sáu lỗi hay gặp cùng dấu hiệu nhận ra chúng sau khi quạt đã chạy. Mọi con số lấy từ bảng thông số dòng DF và bộ dữ liệu chọn quạt trần HVLS của MEILILE; số nào không có nguồn thì bài không ghi.

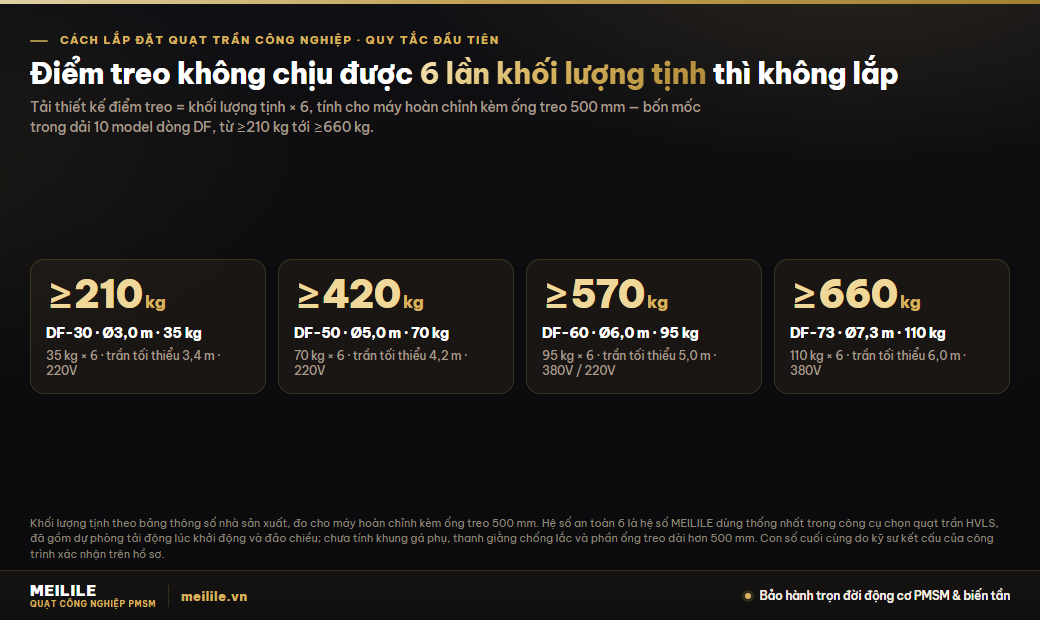

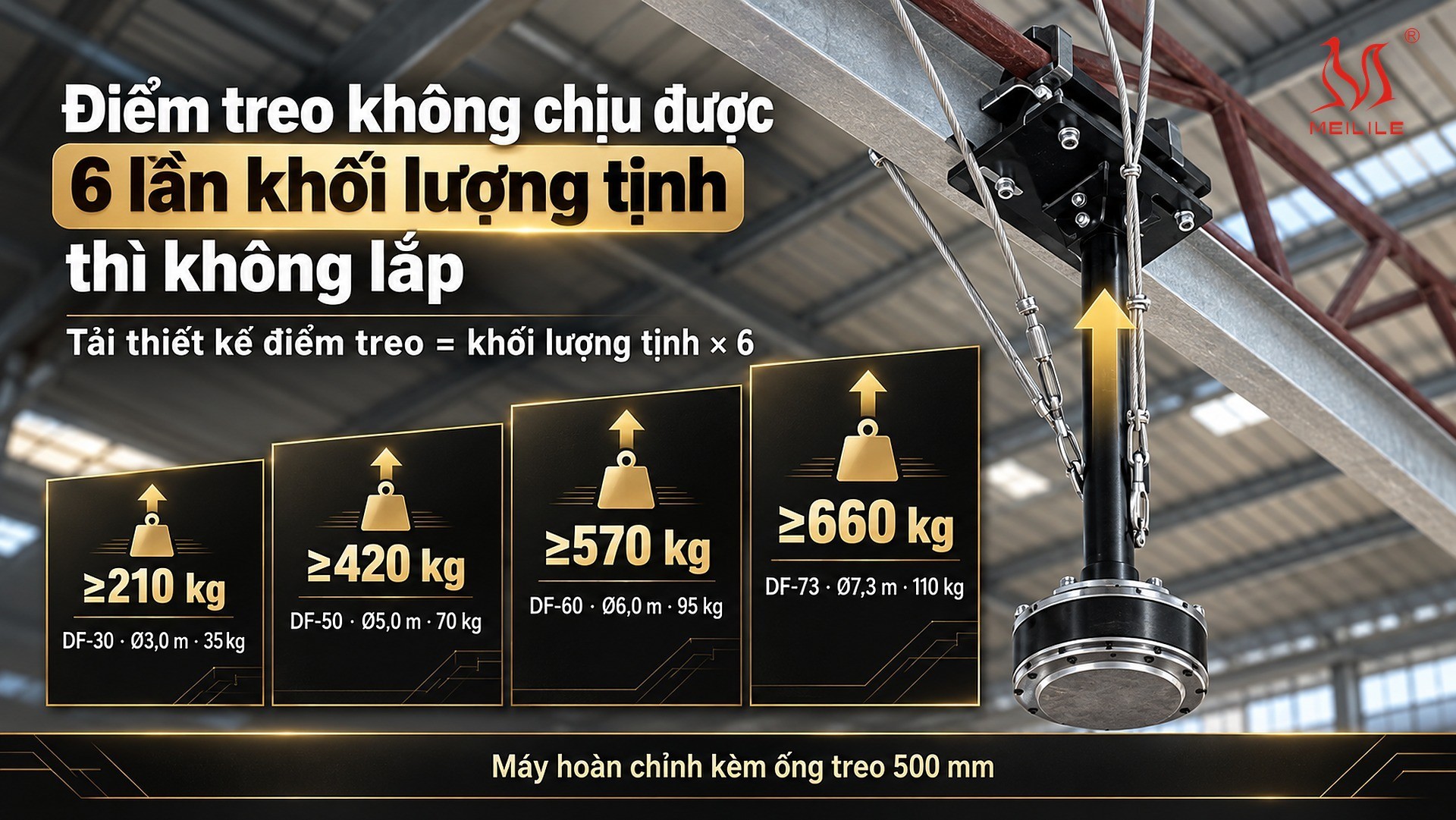

Quy tắc đầu tiên: điểm treo không chịu được 6 lần khối lượng tịnh thì không lắp
Quạt trần công nghiệp HVLS không phải một khối tĩnh treo yên trên dầm: lúc khởi động, động cơ PMSM đưa mô-men vào bộ cánh đường kính 3,0–7,3 m; lúc đảo chiều, mô-men đổi dấu; trong ca chạy 10–24 giờ mỗi ngày, rung động tích lũy vào từng bu-lông của hệ treo. Tải tĩnh cộng tải động đó dồn vào vài chi tiết liên kết giữa khung gá và kết cấu, nên MEILILE tính điểm treo theo tải thiết kế = khối lượng tịnh × 6 — cùng hệ số an toàn mà công cụ chọn quạt trần HVLS dùng để trả về "Tải treo thiết kế" trên mỗi kết quả. Viết thành quy tắc thi công: điểm treo không chịu được 6 lần khối lượng tịnh thì không lắp — không có "tạm treo rồi gia cường sau", không có "quạt nhỏ chắc không sao".
Ba hệ quả. Thứ nhất, tải thiết kế phải đến tay kỹ sư kết cấu của công trình trước khi chốt vị trí: MEILILE cung cấp khối lượng tịnh và tải thiết kế từng model, kết luận "đủ" hay "phải gia cường" là của bên kết cấu. Thứ hai, kết cấu chỉ chịu 300 kg mỗi điểm thì đường kính bị cắt ngay tại bảng dưới — đủ cho DF-40 (≥282 kg), không đủ cho DF-45 (≥360 kg) — lùi đường kính hoặc thêm khung phụ chia tải, không "treo thử xem". Thứ ba, khối lượng tịnh là số đo cho máy hoàn chỉnh kèm ống treo 500 mm; ống dài hơn, khung phụ và thanh giằng chống lắc được cộng thêm sau khảo sát.

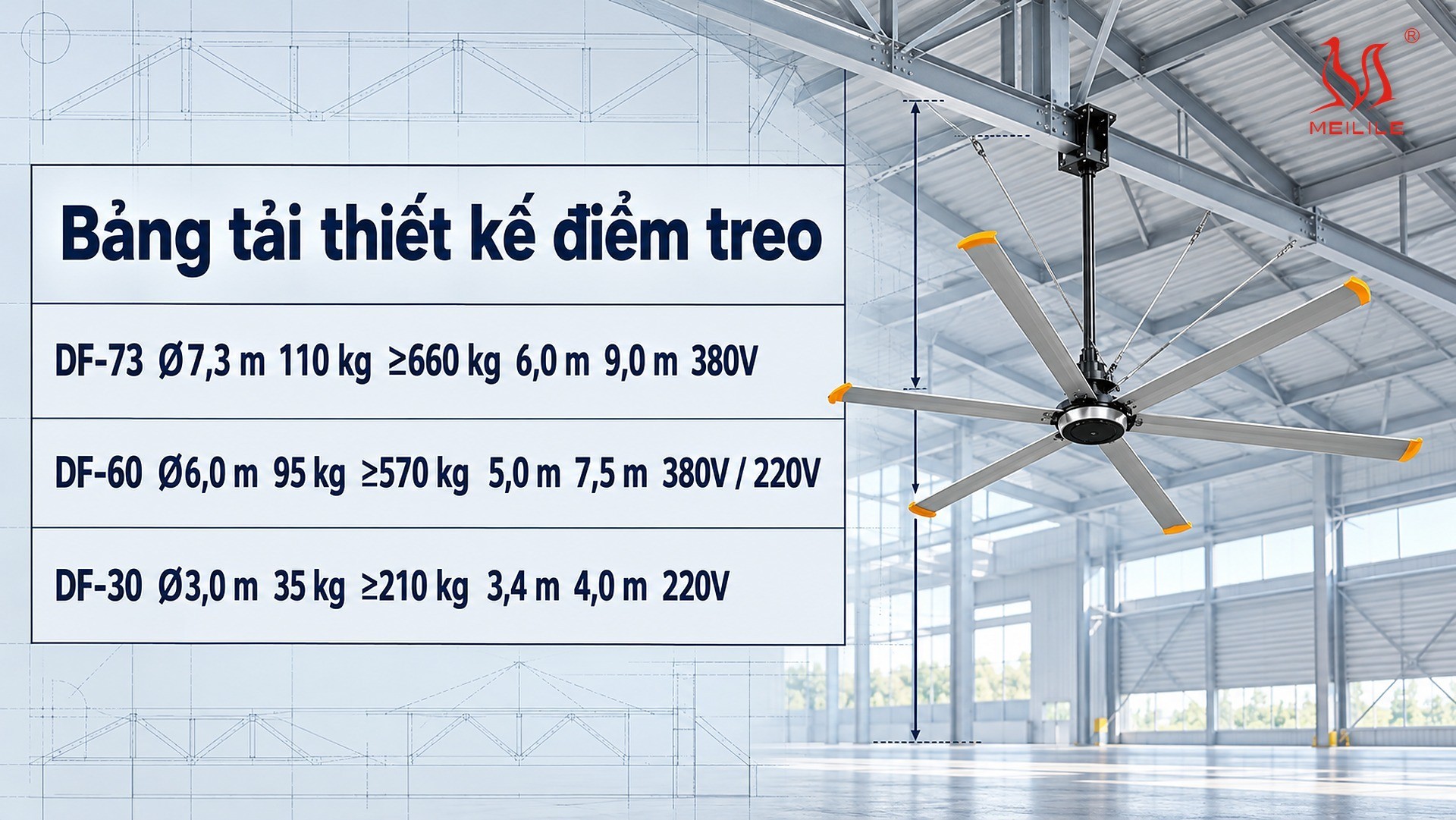

Bảng tải thiết kế điểm treo, trần tối thiểu và mức treo hiệu quả tối đa của 10 model dòng DF
Bốn con số mà đội lắp đặt và kỹ sư kết cấu cần trước mũi khoan đầu tiên, gom vào một bảng: khối lượng tịnh, tải thiết kế điểm treo, trần tối thiểu để vào được cỡ đó, và mức treo hiệu quả tối đa — treo cánh cao hơn mức này thì quạt vẫn quay đúng tốc độ nhưng gió xuống tới sàn đã yếu. Cột điện áp quyết định tủ biến tần và tuyến nguồn phải kéo tới: hai model chỉ có bản 380V ba pha (DF-73, DF-65), hai model có cả hai điện áp (DF-60, DF-55A), sáu model còn lại chỉ có bản 220V.
| Model | Đường kính | Khối lượng tịnh | Tải thiết kế điểm treo (× 6) | Trần tối thiểu | Mức treo hiệu quả tối đa | Điện áp |
|---|---|---|---|---|---|---|
| DF-73 | Ø7,3 m | 110 kg | ≥660 kg | 6,0 m | 9,0 m | 380V |
| DF-65 | Ø6,5 m | 95 kg * | ≥570 kg * | 5,5 m | 8,0 m | 380V |
| DF-60 | Ø6,0 m | 95 kg | ≥570 kg | 5,0 m | 7,5 m | 380V / 220V |
| DF-55A | Ø5,5 m | 90 kg | ≥540 kg | 4,6 m | 7,0 m | 380V / 220V |
| DF-55B | Ø5,5 m | 75 kg * | ≥450 kg * | 4,6 m | 7,0 m | 220V |
| DF-50 | Ø5,0 m | 70 kg | ≥420 kg | 4,2 m | 6,0 m | 220V |
| DF-45 | Ø4,5 m | 60 kg | ≥360 kg | 4,0 m | 5,5 m | 220V |
| DF-40 | Ø4,0 m | 47 kg | ≥282 kg | 3,8 m | 5,0 m | 220V |
| DF-35 | Ø3,5 m | 40 kg | ≥240 kg | 3,6 m | 4,5 m | 220V |
| DF-30 | Ø3,0 m | 35 kg | ≥210 kg | 3,4 m | 4,0 m | 220V |
Tải thiết kế không tăng đều theo đường kính vì khối lượng tịnh không tăng đều — DF-40 lên DF-45 nặng thêm 13 kg nên tải tăng 78 kg, DF-55A lên DF-60 chỉ thêm 5 kg nên tải tăng 30 kg — kỹ sư kết cấu tra đúng dòng, không nội suy. Cột điện áp cũng không đi theo đường kính (DF-60 có bản 220V, DF-65 chỉ có 380V): khảo sát nguồn điện hỏi model, không hỏi đường kính.
Vì kèo thép hay dầm bê tông: hai loại kết cấu, hai cách bắt điểm treo
Tải không đổi giữa hai loại kết cấu, còn cách truyền tải xuống kết cấu thì khác hẳn. Mái tôn khung thép: khung gá kẹp ôm cánh dưới của vì kèo chính — thép I, thép H hay hộp — không hàn, không khoan phá kết cấu; khảo sát ghi quy cách tiết diện thanh để chọn kẹp; vị trí quạt không trùng vì kèo thì chế tạo khung phụ thép bắc qua hai vì kèo gần nhất, có thanh giằng chống lắc. Dầm hoặc sàn bê tông cốt thép: theo điều kiện lắp bê tông trong công cụ chọn quạt của MEILILE, dày từ 150 mm, cấp độ bền bê tông từ C25 trở lên, bắt bằng đế nở hoặc bu-lông neo hóa chất 4 × M16 qua bản đế thép phân tải. Ba chỗ không bao giờ được bắt điểm treo, dù kết cấu nào: tôn mái, xà gồ (chỉ chịu tải mái, không chịu tải treo động) và dầm đỡ ray cầu trục (rung theo mỗi lần cầu trục phanh, nâng hạ, truyền ngược vào quạt).
| Tiêu chí | Mái tôn khung thép (vì kèo – xà gồ) | Sàn / dầm bê tông cốt thép |
|---|---|---|
| Bắt tải vào đâu | Vì kèo chính (kèo thép hình, giàn không gian). Khi vị trí quạt không trùng vì kèo: chế tạo khung phụ thép bắc qua hai vì kèo gần nhất | Dầm chính hoặc sàn bê tông có chiều dày đủ (từ 150 mm, cấp độ bền bê tông từ C25 trở lên); ưu tiên vị trí gần giao dầm |
| Tuyệt đối không | Không bắt vào tôn mái, không bắt vào xà gồ (xà gồ chỉ chịu tải mái, không chịu tải treo động), không treo vào dầm đỡ ray cầu trục | Không khoan cắt vào thép chủ của dầm; không cấy vào lớp bê tông bảo vệ hoặc vùng đã nứt |
| Phụ kiện chính | Bản mã, ke gia cường, bu-lông cường độ cao, bộ kẹp ôm thanh kèo (không hàn, không khoan phá), thanh giằng chống lắc | Bu-lông neo hóa chất hoặc bu-lông nở cơ khí đúng chủng loại (4 × M16), bản đế thép phân tải, thanh giằng chống lắc |
| Thao tác bắt buộc trước khi khoan | Kiểm tra tình trạng gỉ, biến dạng và mối hàn của vì kèo; xác nhận tiết diện thanh | Dò cốt thép bằng máy dò trước mọi mũi khoan; hút sạch bụi lỗ khoan trước khi bơm hóa chất |
| Rủi ro hay gặp nhất | Thủng tôn gây dột tại vị trí xuyên mái; bắt nhầm vào xà gồ; khung phụ thiếu giằng gây lắc ngang | Cắt phải thép chủ làm yếu dầm; neo hóa chất chưa đủ thời gian đóng rắn đã treo tải |
| Xử lý hoàn thiện | Chống dột tại điểm xuyên mái bằng gioăng và keo chuyên dụng; sơn chống gỉ vị trí gia công | Trám vá và chống thấm quanh chân neo; vệ sinh bụi khoan |
| Ảnh hưởng tiến độ | Nhanh hơn nếu vị trí trùng vì kèo; chậm thêm nếu phải chế tạo khung phụ | Phải chờ thời gian đóng rắn của neo hóa chất theo hướng dẫn nhà sản xuất trước khi treo tải |
Hai ô đáng đọc kỹ: "kiểm tra mối hàn của vì kèo" vì nút khung đã gỉ hoặc biến dạng sau nhiều mùa gió bão không nhận thêm được 570 kg tải thiết kế của một chiếc DF-60; và "chờ đóng rắn" vì đó là bước hay bị bỏ qua nhất để kịp tiến độ, mà không có cách nào kiểm lại sau khi quạt đã lên. Xưởng có cầu trục kín nhịp có bài riêng: lắp quạt trần công nghiệp cho xưởng có cầu trục; có được động vào kết cấu và có chạm thủ tục PCCC hay không thuộc bài lắp quạt trần công nghiệp có cần thẩm duyệt PCCC không.

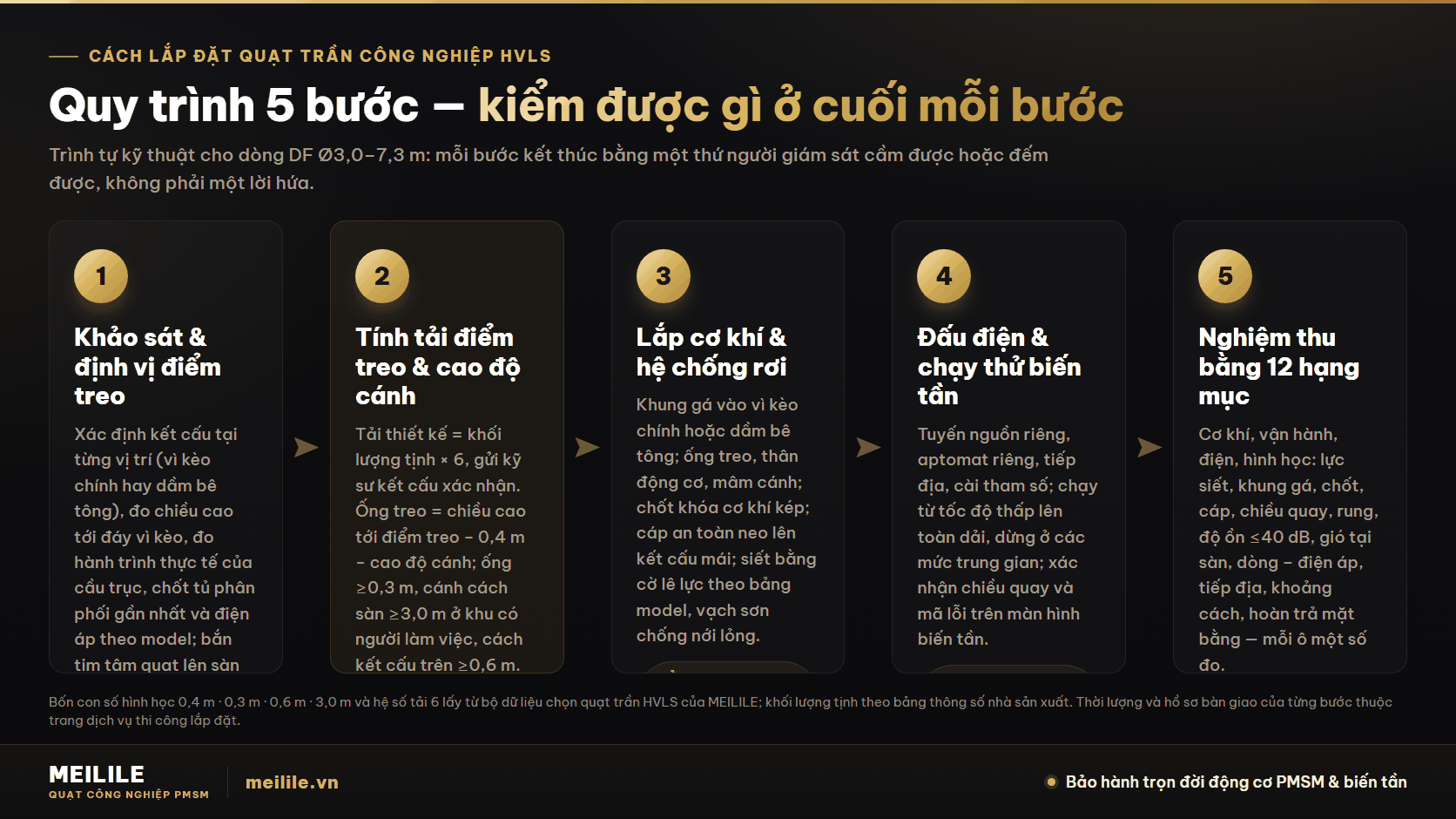

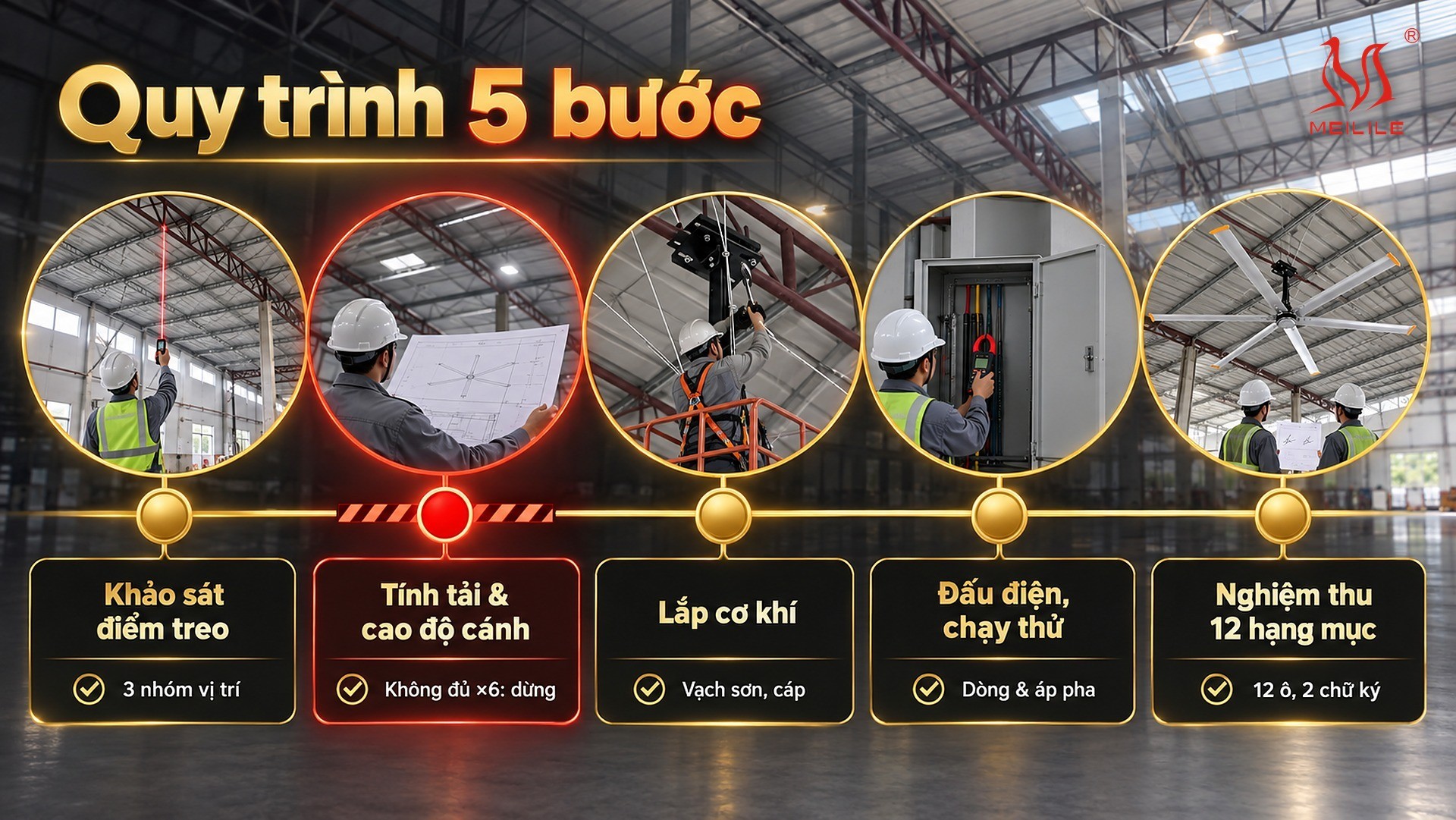

Quy trình lắp đặt quạt trần công nghiệp 5 bước — và thứ phải kiểm được ở cuối mỗi bước
Năm bước dưới đây là trình tự kỹ thuật; thời lượng và sản phẩm bàn giao của từng bước thuộc quy trình thi công 5 bước ở trang dịch vụ. Mỗi bước viết theo một câu hỏi: đứng ở cuối bước, người giám sát kiểm được cái gì.
- Khảo sát và định vị điểm treo. Xác định kết cấu tại từng vị trí dự kiến — vì kèo chính, dầm bê tông, hay không có gì đủ khỏe ở đúng chỗ đó; đo chiều cao từ sàn tới đáy vì kèo hoặc mặt dưới dầm, không đo tới đỉnh mái; đo hành trình thực tế của cầu trục nếu có; xác định tủ phân phối gần nhất và điện áp theo model. Kiểm được: tâm quạt đã bắn tim lên sàn và lên kết cấu; mỗi vị trí xếp vào một trong ba nhóm — lắp được ngay, lắp được sau gia cường, không nên lắp quạt trần mà đổi phương án.
- Tính tải điểm treo và cao độ cánh. Tra tải thiết kế của model trong bảng trên và gửi kỹ sư kết cấu; tính ống treo từ bốn con số ở mục kế tiếp. Kiểm được: bản vẽ ghi cao độ cánh, chiều dài ống treo, chi tiết liên kết và tải thiết kế từng điểm. Đây là điểm dừng của quy tắc đầu tiên: điểm treo không đủ 6 lần khối lượng tịnh thì không sang bước 3.
- Lắp cơ khí và hệ chống rơi. Khung gá hoặc khung phụ vào kết cấu theo đúng cách của loại kết cấu đó; ống treo, thân động cơ, mâm cánh, vòng gia cường; chốt khóa cơ khí kép giữa trục động cơ và mâm cánh; cáp an toàn dự phòng từ thân quạt neo lên kết cấu chịu lực của mái; siết toàn bộ bu-lông bằng cờ lê lực theo bảng thông số của model và vạch sơn chống nới lỏng. Kiểm được: vạch sơn trên mọi bu-lông; cáp neo lên kết cấu mái, không neo vào khung gá; ống treo đúng chiều dài đã duyệt.
- Đấu điện và chạy thử biến tần. Tuyến nguồn riêng có aptomat bảo vệ riêng, tủ biến tần, tiếp địa, cài tham số; chạy từ tốc độ thấp lên toàn dải, dừng lại ở các mức trung gian. Xác nhận chiều quay (đảo pha làm quạt thổi ngược) và mã lỗi biến tần — biến tần tự dừng khi rung bất thường, quá dòng, mất pha; nó dừng ở bước này nghĩa là còn một lỗi cơ khí hoặc điện chưa xử lý, không phải "biến tần nhạy". Kiểm được: dòng và điện áp từng pha ở tốc độ định mức đã đo và ghi.
- Nghiệm thu bằng 12 hạng mục theo bảng ở mục nghiệm thu bên dưới. Kiểm được: biên bản có số đo ở mọi ô, chữ ký hai bên; rung, độ ồn, dòng điện đo lúc này là giá trị gốc cho các kỳ bảo trì sau.

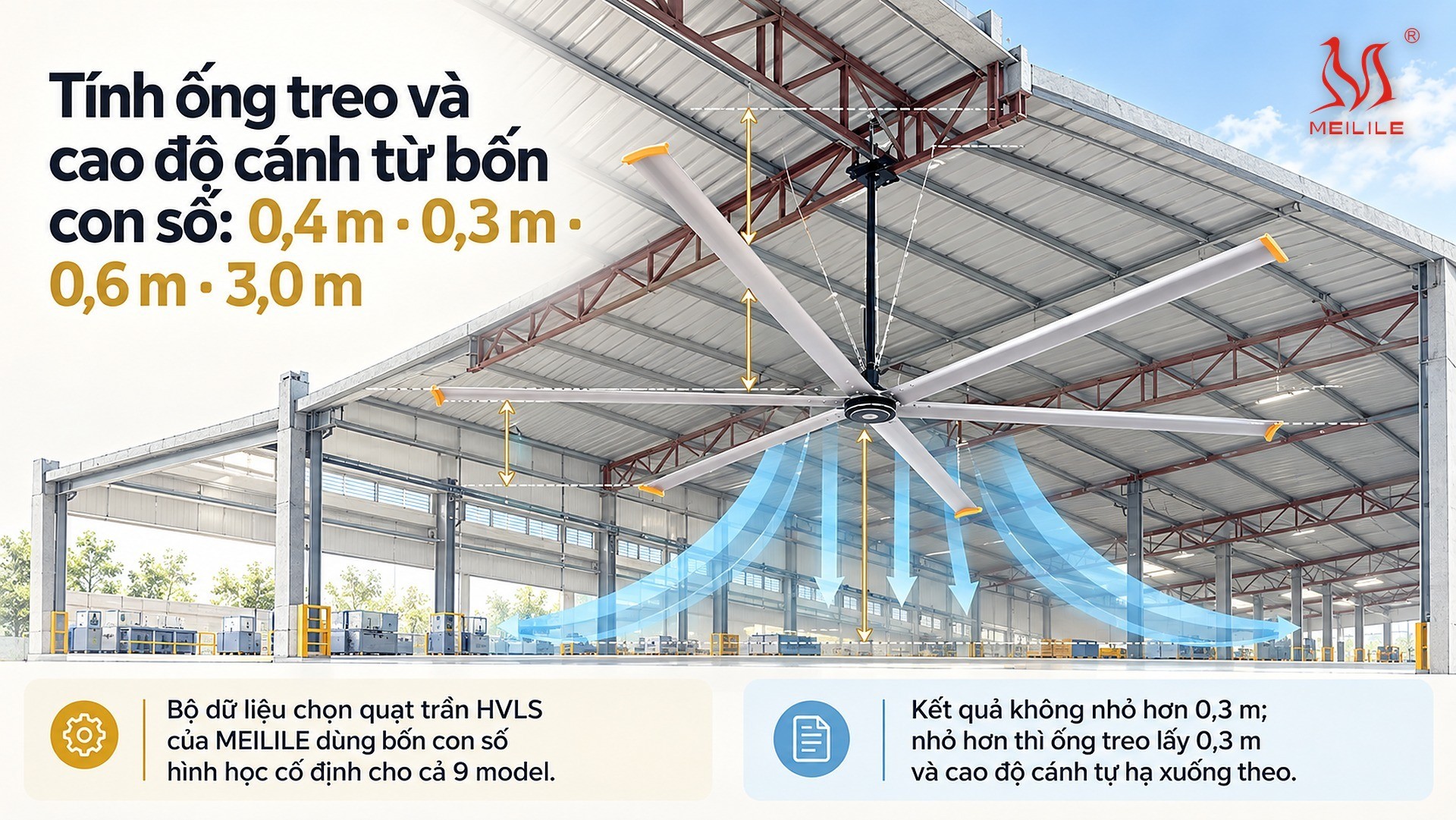

Tính ống treo và cao độ cánh từ bốn con số: 0,4 m · 0,3 m · 0,6 m · 3,0 m
Bộ dữ liệu chọn quạt trần HVLS của MEILILE dùng bốn con số hình học cố định cho cả 10 model. 0,4 m: từ điểm treo kết cấu xuống mặt phẳng cánh — không rút ngắn được. 0,3 m: ống treo tối thiểu — không hạ được mốc trần bằng cách cắt ống. 0,6 m (khoảng 24 inch): khoảng hút gió tối thiểu phía trên cánh — thiếu khoảng này quạt vẫn quay êm nhưng lưu lượng thực tế giảm mà không có cảnh báo nào. 3,0 m: mép cánh cách sàn tối thiểu ở khu có người đứng làm việc; xuống dưới 2,5 m thì không lắp quạt trần nữa mà chuyển sang quạt di động YF.
Phép tính của bước 2 chỉ có một dòng — ống treo = chiều cao tới điểm treo kết cấu − 0,4 m − cao độ cánh mong muốn — với ba điều kiện kiểm lại. Kết quả không nhỏ hơn 0,3 m; nhỏ hơn thì ống treo lấy 0,3 m và cao độ cánh tự hạ xuống theo. Khoảng từ mặt cánh lên kết cấu, bằng ống treo cộng 0,4 m, phải từ 0,6 m — với ống tối thiểu 0,3 m khoảng đó đã là 0,7 m, nên điều kiện này chỉ bị vi phạm khi có vật cản chiếm chỗ trong khe hút gió phía trên cánh; có vật cản thì cánh phải cao hơn đỉnh vật cản ít nhất 0,5 m. Cao độ cánh không vượt mức treo hiệu quả tối đa của cỡ (cột trong bảng trên); xưởng cao hơn mức đó thì kéo cánh xuống bằng ống treo dài hơn. Ống treo tiêu chuẩn đi kèm máy tới 2 m; kết quả dài hơn 2 m thì phải đặt ống nối dài riêng và ghi vào phương án ngay từ bước 2, vì nó thay đổi cả khối lượng treo lẫn thời gian chờ hàng.
Ví dụ: điểm treo kết cấu ở 7,0 m, chọn DF-50, cánh ở 6,0 m (mức treo hiệu quả tối đa của Ø5,0 m): ống treo = 7,0 − 0,4 − 6,0 = 0,6 m; cánh lên kết cấu 1,0 m; cánh cách sàn 6,0 m — ba điều kiện đạt, ống tiêu chuẩn. Cùng xưởng, chọn DF-30 (tối đa 4,0 m): ống treo = 7,0 − 0,4 − 4,0 = 2,6 m, vượt 2 m, phải đặt ống nối dài.

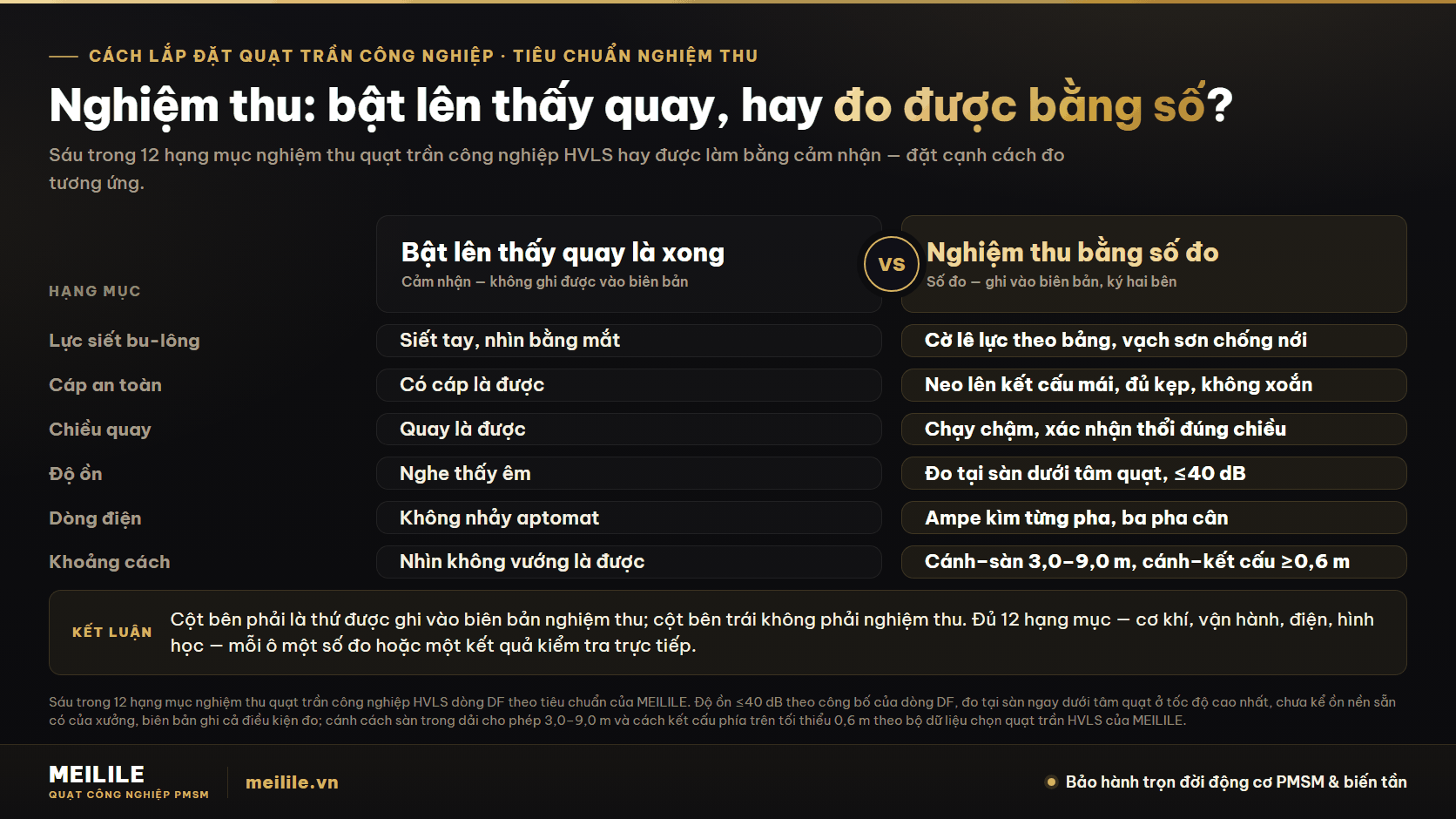

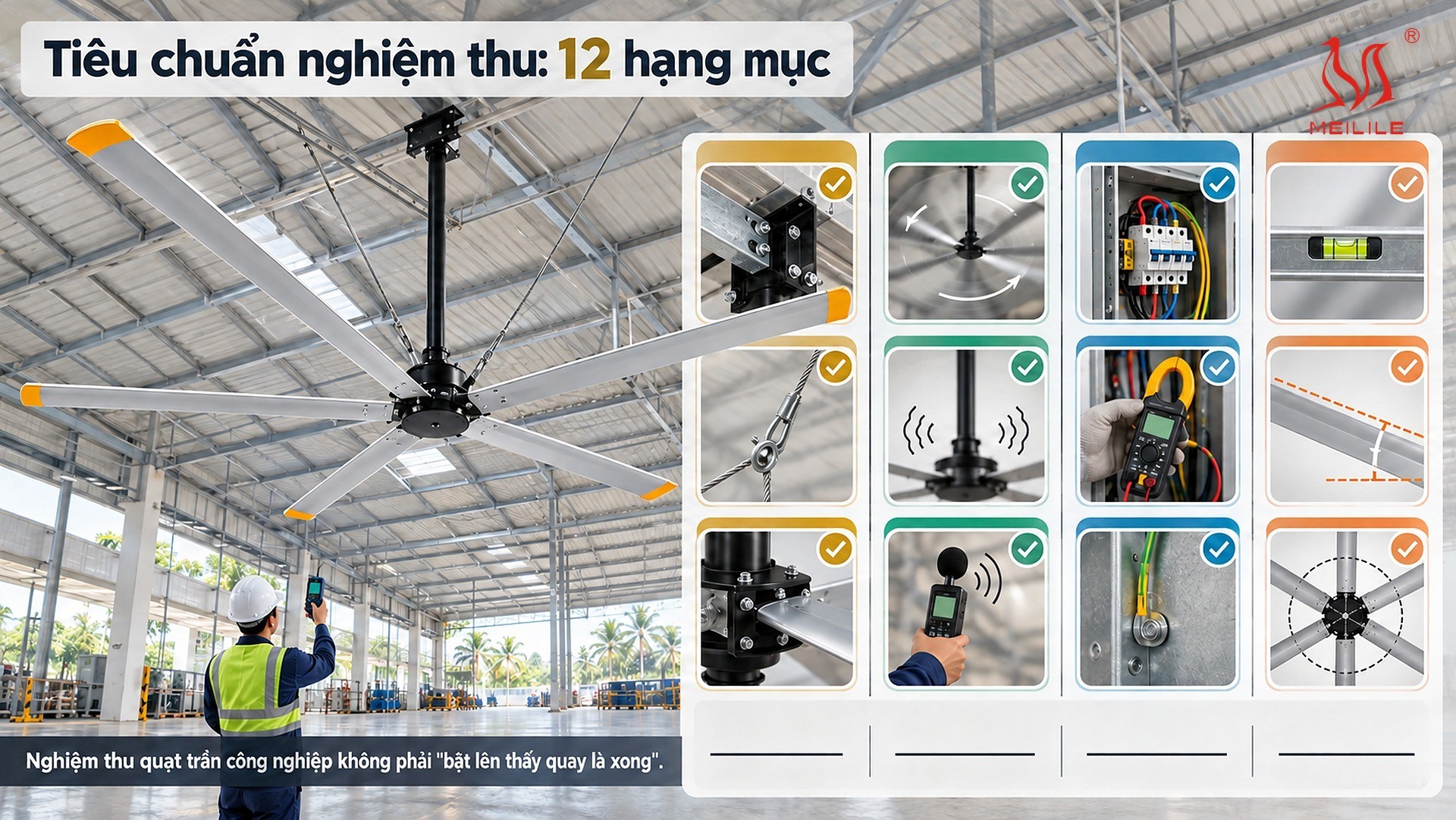

Tiêu chuẩn nghiệm thu: 12 hạng mục, mỗi hạng mục một cách đo và một mức đạt
Nghiệm thu quạt trần công nghiệp không phải "bật lên thấy quay là xong". 12 hạng mục dưới đây chia bốn nhóm: cơ khí (1–4), vận hành (5–8), điện (9–10) và hình học – hoàn trả mặt bằng (11–12). Ô nào không điền được bằng số đo hoặc kết quả kiểm tra trực tiếp thì hạng mục đó chưa nghiệm thu. Độ ồn và tốc độ gió đo tại hiện trường luôn chịu ảnh hưởng của ồn nền và luồng gió sẵn có trong xưởng, nên biên bản ghi cả điều kiện đo để hai bên đối chiếu về sau.
| Hạng mục nghiệm thu | Cách kiểm tra | Tiêu chí đạt |
|---|---|---|
| 1. Lực siết bu-lông liên kết | Cờ lê lực, siết lại từng vị trí theo bảng thông số của model | Đủ lực theo quy định của nhà sản xuất cho model đó; mỗi bu-lông có vạch sơn chống nới lỏng để lần bảo trì sau nhìn là biết đã xoay hay chưa |
| 2. Khung gá & khung phụ | Kiểm tra bằng mắt toàn bộ mối hàn, bản mã, thanh giằng chống lắc | Không biến dạng, không nứt mối hàn, giằng đủ theo bản vẽ, đã sơn chống gỉ vị trí gia công; khung gá bắt đúng vì kèo chính hoặc dầm bê tông theo bản vẽ được duyệt ở bước 2 — không phải xà gồ, tôn mái hay dầm đỡ ray cầu trục |
| 3. Chốt khóa cơ khí kép | Đếm và kiểm tra trực tiếp từng chốt giữa trục động cơ và mâm cánh | Đủ số lượng, đúng chiều, đã khóa chống xoay |
| 4. Cáp an toàn dự phòng | Kiểm tra điểm neo trên kết cấu và kẹp cáp | Neo vào kết cấu chịu lực (không neo vào xà gồ hay tôn, không neo vào chính khung gá), kẹp đúng số lượng, cáp không xoắn gập |
| 5. Chiều quay | Chạy tốc độ thấp, quan sát chiều thổi | Thổi xuống đúng chiều thiết kế — đảo pha là lỗi hay gặp và làm giảm mạnh hiệu quả gió |
| 6. Rung động & cân bằng | Chạy quét toàn dải tốc độ, dừng lại ở các mức trung gian, quan sát và dùng tay kiểm tra khung treo | Không rung lắc bất thường, không cộng hưởng ở bất kỳ mức tốc độ nào, biến tần không báo lỗi rung |
| 7. Độ ồn | Máy đo độ ồn, đo tại sàn ngay dưới tâm quạt ở tốc độ cao nhất | ≤40 dB theo công bố của dòng DF (trừ phần ồn nền sẵn có của xưởng) |
| 8. Tốc độ gió tại sàn | Máy đo tốc độ gió, đo tại tâm và các điểm mép vùng phủ | Đạt 1,5–2,5 m/s tại vị trí người đứng làm việc, không có "điểm chết gió" giữa hai quạt liền kề |
| 9. Dòng điện & điện áp | Ampe kìm, đo từng pha ở tốc độ định mức | Dòng nằm trong định mức của model, ba pha cân, không sụt áp bất thường khi khởi động |
| 10. Tiếp địa & bảo vệ | Kiểm tra dây tiếp địa, aptomat bảo vệ riêng của tuyến quạt | Tiếp địa đấu đúng, aptomat đúng dòng, tủ biến tần đóng kín, cáp đi trong máng |
| 11. Khoảng cách hình học | Thước / máy đo khoảng cách | Khoảng cách cánh–sàn đúng bản vẽ, nằm trong dải cho phép 3,0–9,0 m (lý tưởng 6–9 m ở nhà xưởng trần cao) và không vượt mức treo hiệu quả tối đa của model theo bảng ở mục trên; khoảng từ cánh lên kết cấu phía trên từ 0,6 m; đủ khoảng hở tới tường và mọi vật cản |
| 12. Vệ sinh & hoàn trả mặt bằng | Kiểm tra bằng mắt | Thu dọn bụi khoan, phế liệu, tháo rào; điểm xuyên mái đã chống dột |
Ba hạng mục hay bị "nghiệm thu bằng mắt" nhất là 1, 4 và 7, và cả ba đều đo được với chi phí rất thấp: cờ lê lực là dụng cụ bắt buộc; cáp an toàn chỉ có một câu hỏi — neo lên kết cấu mái hay vào khung gá, vào khung gá thì cáp mất tác dụng đúng lúc khung gá là thứ bị lỏng; máy đo ồn đặt tại sàn dưới tâm quạt ở tốc độ cao nhất, ghi cả ồn nền lúc quạt dừng. Giá trị gốc của hạng mục 6, 7 và 9 là mốc so sánh cho mọi kỳ bảo trì định kỳ về sau.

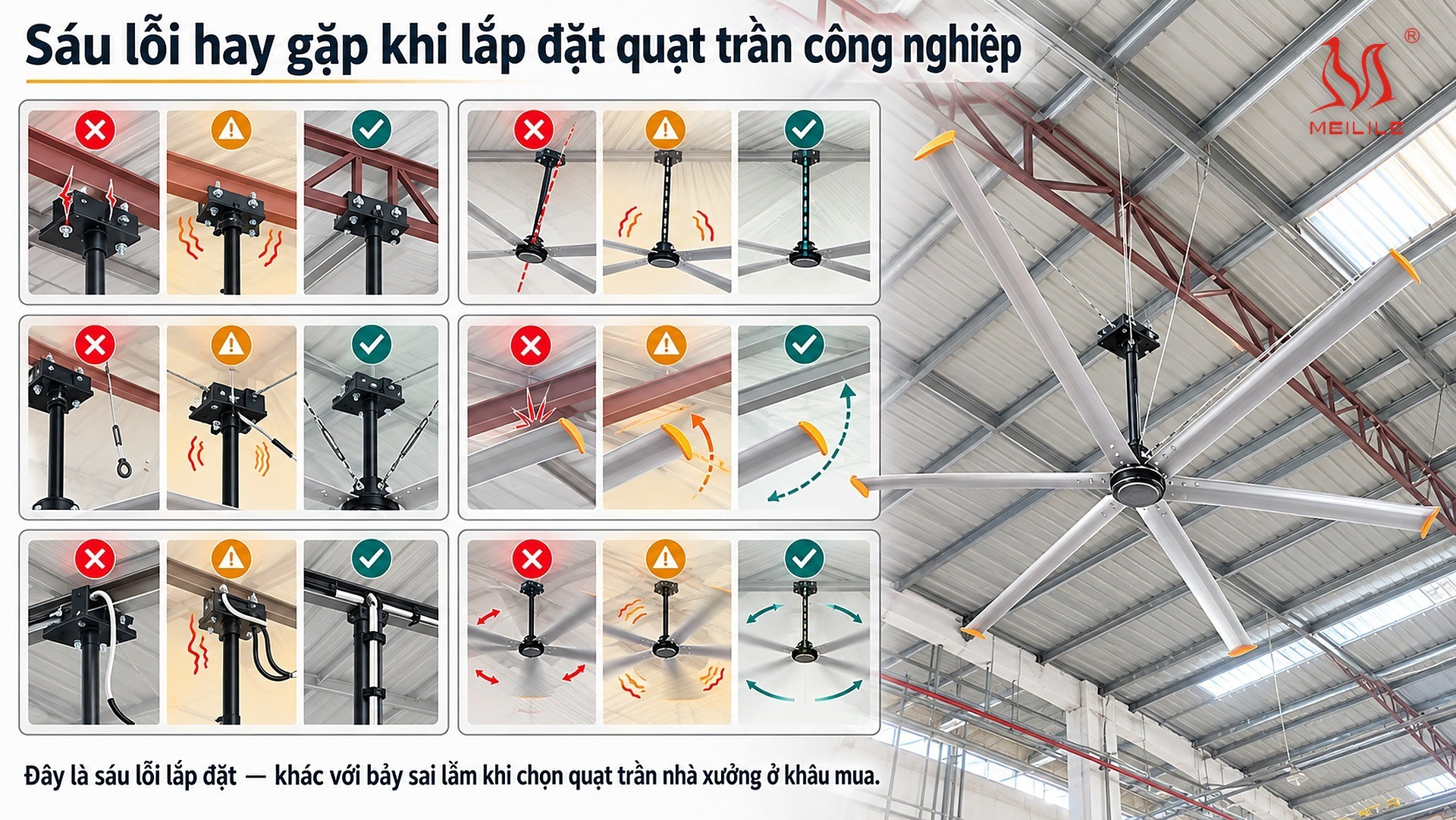

Sáu lỗi hay gặp khi lắp đặt quạt trần công nghiệp và cách nhận ra chúng sau khi chạy
Đây là sáu lỗi lắp đặt — khác với bảy sai lầm khi chọn quạt trần nhà xưởng ở khâu mua. Ba cột: dấu hiệu nhận biết sau khi quạt đã chạy (phần lớn người đọc bài này đang đứng dưới một chiếc quạt đã lắp xong), hậu quả, và cách phòng ngừa ở đúng bước của quy trình. Lỗi 1 nguy hiểm nhất; lỗi 4 khó phát hiện nhất.
| Lỗi lắp đặt | Dấu hiệu nhận biết sau khi chạy | Hậu quả | Cách phòng ngừa |
|---|---|---|---|
| 1. Bắt điểm treo vào xà gồ hoặc tôn mái | Mái rung theo nhịp quạt; tiếng cọt kẹt kim loại; tôn quanh điểm bắt bị biến dạng, có vết dột | Nguy hiểm nhất trong danh sách — kết cấu phụ không được thiết kế chịu tải treo động | Bắt buộc vào vì kèo chính hoặc khung phụ bắc qua hai vì kèo; ghi rõ vị trí trong bản vẽ được duyệt ở bước 2, trước khi thi công |
| 2. Chọn sai vị trí — chồng lấn cầu trục hoặc quá sát tường | Cầu trục phải hạn chế hành trình; một phía xưởng gió yếu hẳn | Phải tháo lắp lại toàn bộ, tốn gấp đôi nhân công và thời gian dừng khu vực | Đo hành trình cầu trục thực tế ở bước khảo sát, không đọc theo bản vẽ; chốt tâm quạt trên bản vẽ có duyệt |
| 3. Bố trí quá dày, hai quạt đặt quá gần nhau | Gió dưới sàn yếu hơn kỳ vọng dù đủ số quạt; vùng giữa hai quạt loạn gió | Trả tiền cho công suất không dùng được; vùng gió của hai quạt triệt tiêu lẫn nhau | Áp dụng quy tắc khoảng cách tâm–tâm 2–3 lần đường kính cánh, kiểm tra lại trên mặt bằng thật có kể tới máy móc và kệ hàng |
| 4. Treo quá sát trần, thiếu khoảng hở hút gió | Quạt chạy êm, nhìn bình thường, nhưng gió tại sàn yếu rõ so với thiết kế | Lỗi khó phát hiện nhất — lưu lượng thực tế giảm mà không có cảnh báo nào | Giữ khoảng từ cánh lên kết cấu từ 0,6 m khi tính ống treo ở bước 2; nghiệm thu đo tốc độ gió tại sàn để xác nhận |
| 5. Nguồn điện thiếu: dây quá nhỏ, dùng chung aptomat với máy khác | Biến tần báo lỗi thấp áp hoặc quá dòng khi khởi động; cáp nóng bất thường; máy khác trong xưởng bị ảnh hưởng | Biến tần dừng bảo vệ liên tục, tuổi thọ linh kiện điện giảm, nguy cơ sự cố điện | Khảo sát nguồn ở bước 1; kéo tuyến riêng có aptomat bảo vệ riêng; nghiệm thu đo dòng – điện áp từng pha |
| 6. Không siết đủ lực, không đánh dấu chống nới lỏng, thiếu cáp an toàn | Sau vài tuần vận hành xuất hiện rung tăng dần, tiếng kim loại lạ | Liên kết tự nới do rung tích lũy; mất một lớp trong hệ chống rơi 4 cấp | Siết bằng cờ lê lực theo bảng thông số model, đánh dấu sơn chống nới lỏng, lập biên bản lực siết; kiểm tra đủ 4 lớp chống rơi khi nghiệm thu |
Đối chiếu với năm bước: lỗi 1, 2, 3 sinh ra ở bước 1–2, lỗi 4 ở phép tính ống treo của bước 2, lỗi 5 ở khảo sát nguồn của bước 1, chỉ lỗi 6 thuộc tay nghề ở bước 3 — năm trong sáu lỗi đã được quyết định ở bước khảo sát – thiết kế, trước khi có người lên mái. Cả sáu đều bị bắt lại ở nghiệm thu (lỗi 1 và 6 ở hạng mục 1, 2, 4; lỗi 2, 3, 4 ở hạng mục 8 và 11; lỗi 5 ở hạng mục 9 và 10), vì thế biên bản phải điền đủ 12 ô. Hư hỏng do lắp đặt sai nằm trong diện miễn trừ của chính sách bảo hành trọn đời động cơ PMSM và biến tần; đội thi công có chứng chỉ làm việc trên cao, cách né vật cản dưới trần và hồ sơ bàn giao là chuyện của dịch vụ thi công lắp đặt trọn gói.

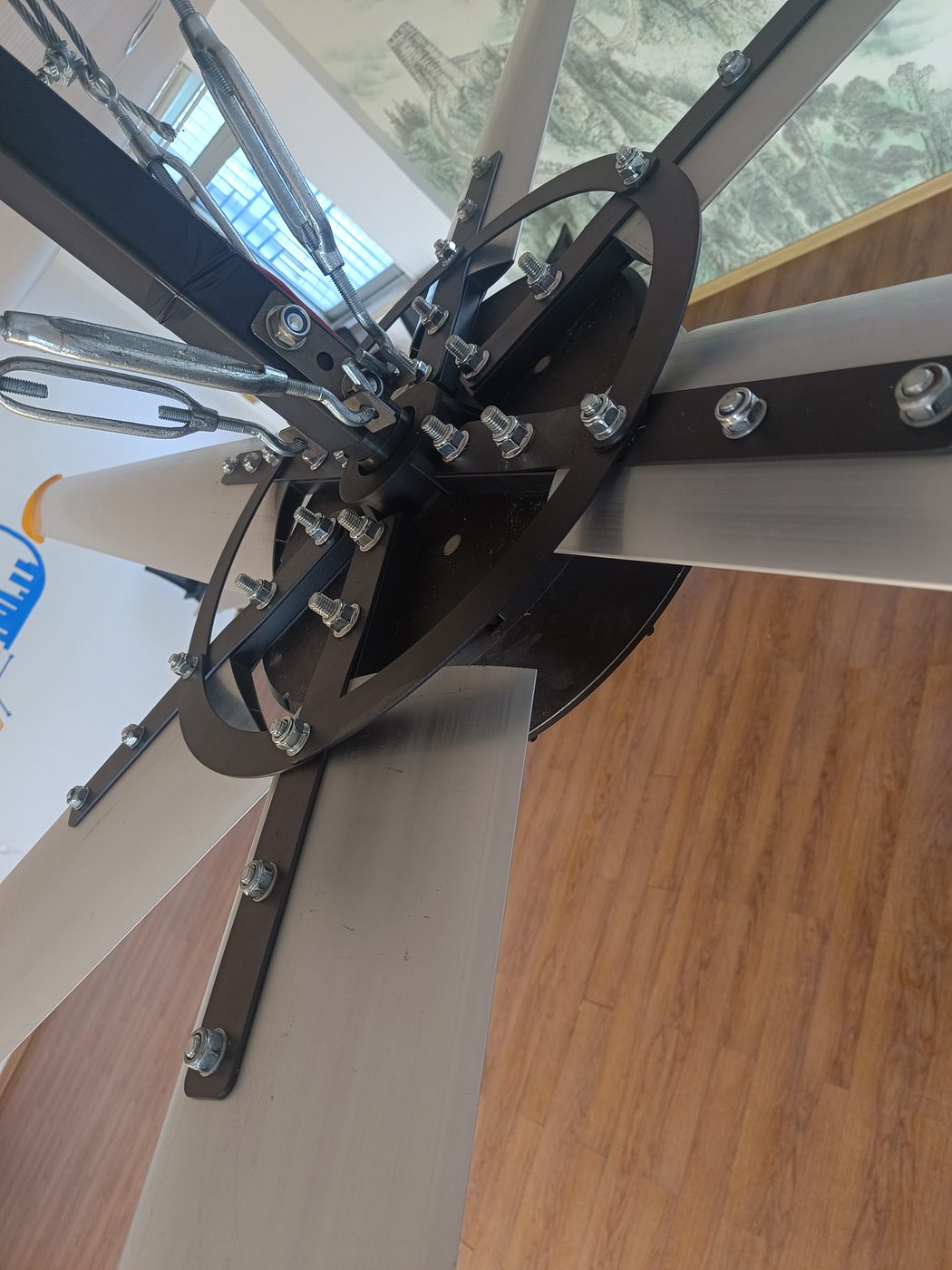

Làm gì khi lắp để bốn lớp chống rơi thực sự có hiệu lực
Nguyên lý của hệ chống rơi 4 cấp ở chuyên đề quạt trần công nghiệp, cấu tạo ở cụm hệ treo và chống rơi; ở khâu lắp, mỗi lớp cần đúng một việc để không thành lớp "có trên giấy". Lớp 1 — khung gá: bắt vào đúng kết cấu chịu lực với tải đã được kỹ sư kết cấu xác nhận; điểm treo là xà gồ, tôn mái hay dầm đỡ ray cầu trục thì lớp này mất hiệu lực và không lớp nào bù được. Lớp 2 — chốt khóa kép: đếm — đủ chốt, đúng chiều, đã khóa chống xoay (hạng mục 3). Lớp 3 — cáp an toàn: neo lên kết cấu mái, không vào khung gá (hạng mục 4). Lớp 4 — bảo vệ điện của biến tần: đừng vô hiệu hóa nó; biến tần dừng ở bước chạy thử thì đi tìm lỗi cơ khí hoặc điện, không nới ngưỡng bảo vệ để "chạy cho xong nghiệm thu".
Sau nghiệm thu: mốc bảo trì đầu tiên tính từ ngày ký biên bản
Biên bản nghiệm thu là mốc gốc, không phải điểm kết thúc: rung, độ ồn và dòng điện từng pha (hạng mục 6, 7, 9) là chuẩn so sánh cho mọi kỳ bảo trì; vạch sơn chống nới lỏng (hạng mục 1) cho kỳ bảo trì đầu tiên nhìn ra bu-lông nào đã xoay. Lịch bảo trì theo ba mốc thời gian, việc nào đội nhà máy tự làm được và việc nào cần kỹ thuật viên, thuộc bài bảo trì bảo dưỡng quạt trần công nghiệp. Lắp đúng ngay từ đầu — đúng kết cấu, đúng tải, đúng ống treo, đúng lực siết — quyết định kỳ bảo trì đầu tiên có gì để sửa hay không.
Câu hỏi thường gặp về cách lắp đặt quạt trần công nghiệp
Điểm treo không chịu được 6 lần khối lượng tịnh thì không lắp — vì sao lại là 6 lần?
Vì ngoài khối lượng tĩnh, lúc khởi động, lúc đảo chiều và trong ca chạy liên tục còn có tải động dồn vào vài chi tiết liên kết. Hệ số 6 là hệ số an toàn MEILILE dùng thống nhất cho cả dải DF và trong công cụ chọn quạt trần HVLS: DF-30 nặng 35 kg cần điểm treo ≥210 kg, DF-50 70 kg cần ≥420 kg, DF-73 110 kg cần ≥660 kg. Kết cấu chỉ chịu 300 kg mỗi điểm thì dừng ở DF-40 (≥282 kg); muốn lên Ø4,5 m phải gia cường hoặc thêm khung phụ chia tải, con số cuối cùng do kỹ sư kết cấu của công trình xác nhận.
Lắp quạt trần công nghiệp lên mái tôn khung thép có phải hàn hay khoan vào kết cấu không?
Không hàn, không khoan phá kết cấu. Khung gá kẹp ôm cánh dưới của vì kèo chính — thép I, thép H hay hộp, khảo sát phải ghi quy cách để chọn kẹp; vị trí quạt không trùng vì kèo thì chế tạo khung phụ bắc qua hai vì kèo gần nhất. Tuyệt đối không bắt vào tôn mái, xà gồ (chỉ chịu tải mái, không chịu tải treo động) hay dầm đỡ ray cầu trục.
Dầm hoặc sàn bê tông cần điều kiện gì để lắp quạt trần công nghiệp?
Theo điều kiện lắp bê tông trong công cụ chọn quạt trần HVLS của MEILILE: dày từ 150 mm, cấp độ bền bê tông từ C25 trở lên, bắt bằng đế nở hoặc bu-lông neo hóa chất 4 × M16 qua bản đế thép phân tải. Dò cốt thép trước mọi mũi khoan, không khoan cắt thép chủ, không cấy vào lớp bê tông bảo vệ hay vùng đã nứt; neo hóa chất phải đủ thời gian đóng rắn theo nhà sản xuất neo rồi mới treo tải.
Ống treo quạt trần công nghiệp dài bao nhiêu là đúng?
Ống treo = chiều cao tới điểm treo kết cấu − 0,4 m − cao độ cánh mong muốn, với ba ràng buộc: không ngắn hơn 0,3 m; cánh cách sàn từ 3,0 m ở khu có người đứng làm việc (dưới 2,5 m thì không lắp quạt trần, chuyển sang quạt di động YF); không vượt mức treo hiệu quả tối đa của cỡ — DF-73 là 9,0 m, DF-50 6,0 m, DF-30 4,0 m. Ống treo tiêu chuẩn tới 2 m, dài hơn phải đặt ống nối dài riêng.
Nghiệm thu quạt trần công nghiệp sau khi lắp gồm những hạng mục nào?
12 hạng mục chia bốn nhóm: cơ khí (lực siết bu-lông bằng cờ lê lực kèm vạch sơn chống nới lỏng, khung gá, chốt khóa cơ khí kép, cáp an toàn dự phòng); vận hành (chiều quay, rung động qua toàn dải tốc độ, độ ồn ≤40 dB đo tại sàn dưới tâm quạt, tốc độ gió tại sàn); điện (dòng – điện áp từng pha, tiếp địa – aptomat riêng); hình học và hoàn trả mặt bằng (cánh cách sàn trong dải cho phép 3,0–9,0 m và không vượt mức treo hiệu quả tối đa của model, cách kết cấu phía trên từ 0,6 m; dọn bụi khoan, chống dột điểm xuyên mái). Mỗi ô là số đo hoặc kết quả kiểm trực tiếp, biên bản ký hai bên.
Lỗi nào hay gặp nhất khi lắp đặt quạt trần công nghiệp?
Sáu lỗi hay gặp: bắt điểm treo vào xà gồ hoặc tôn mái (nguy hiểm nhất); chọn sai vị trí chồng lấn cầu trục hoặc quá sát tường; hai quạt đặt quá gần nhau; treo quá sát trần thiếu khoảng hút gió (khó phát hiện nhất vì quạt vẫn chạy êm); nguồn điện thiếu, dây nhỏ, chung aptomat với máy khác; không siết đủ lực, không đánh dấu chống nới lỏng, thiếu cáp an toàn. Hư hỏng do lắp đặt sai nằm trong diện miễn trừ của chính sách bảo hành trọn đời động cơ PMSM và biến tần.
