Chọn trống lăn (Type A) nếu điểm nóng của xưởng di chuyển — hôm nay dây chuyền này, mai bãi hàng kia: trọng tâm thấp, đẩy đi mọi nơi, chịu va chạm tốt. Chọn đứng chỉnh góc (Type B, nghiêng −45°~+90°) nếu vị trí tương đối cố định nhưng cần hướng gió chính xác — chúc xuống chỗ công nhân đứng máy hoặc hất lên đảo khí. Cả hai dùng chung 4 cỡ YF-900~1800: tầm gió 15–50 m, công suất chỉ 300–850 W, bản 220V cắm là chạy.
Không phải xưởng nào cũng lắp được quạt trần: trần thấp dưới 4 m, nhà thuê không được khoan mái, hay đơn giản là chỉ cần mát 2–3 vị trí. Khi đó quạt di động công nghiệp là câu trả lời — và câu hỏi tiếp theo luôn là: chọn kiểu trống lăn hay kiểu đứng chỉnh góc? Bài này trả lời dứt điểm bằng tiêu chí vận hành thực tế, kèm bảng thông số 4 model để bạn chọn đúng cỡ ngay từ đầu.
Quạt di động công nghiệp có mấy kiểu?
Dòng quạt di động YF của MEILILE có ba kiểu thân, dùng chung động cơ PMSM biến tần; bài này so sánh hai kiểu thân Type A và Type B:
- Type A — trống lăn: đầu quạt nằm trong khung trống tròn gắn bánh xe. Trọng tâm thấp, khó đổ, chịu va chạm môi trường xưởng; một người đẩy đi bất cứ đâu có ổ điện. Góc thổi ngang, luồng gió hình nón dài.
- Type B — đứng chỉnh góc: đầu quạt trên chân đế chữ A, nghiêng vô cấp từ −45° đến +90°. Thứ Type A không làm được: chúc gió xuống đúng chỗ công nhân đứng máy, hoặc ngửa lên hất khí nóng tầng trên, đảo khí cả khu.
- Type C — đảo gió trái phải: đầu quạt tự động quay đảo trái phải để phủ đều cả một cụm vị trí; 3 cỡ YF-900C / YF-1200C / YF-1500C, nhận theo đơn đặt hàng. Xem thông số Type C.
Khi nào chọn trống lăn (Type A)?
- Điểm nóng di chuyển theo ngày: xưởng cơ khí lúc hàn khu này lúc lắp khu kia, bãi kiểm hàng lúc đông lúc vắng — quạt phải theo người, không phải người theo quạt.
- Môi trường va chạm nhiều: xe nâng, pallet qua lại — khung trống chịu va tốt hơn chân đế, và không có góc nghiêng để chỉnh sai.
- Người vận hành thay đổi liên tục: không cần hướng dẫn — cắm điện, bật, xong. Ít bộ phận chỉnh nghĩa là ít thứ hỏng.
Điển hình: kho hàng & logistics dùng Type A đẩy tới cửa xuất hàng giờ cao điểm, chiều đẩy về khu đóng gói.

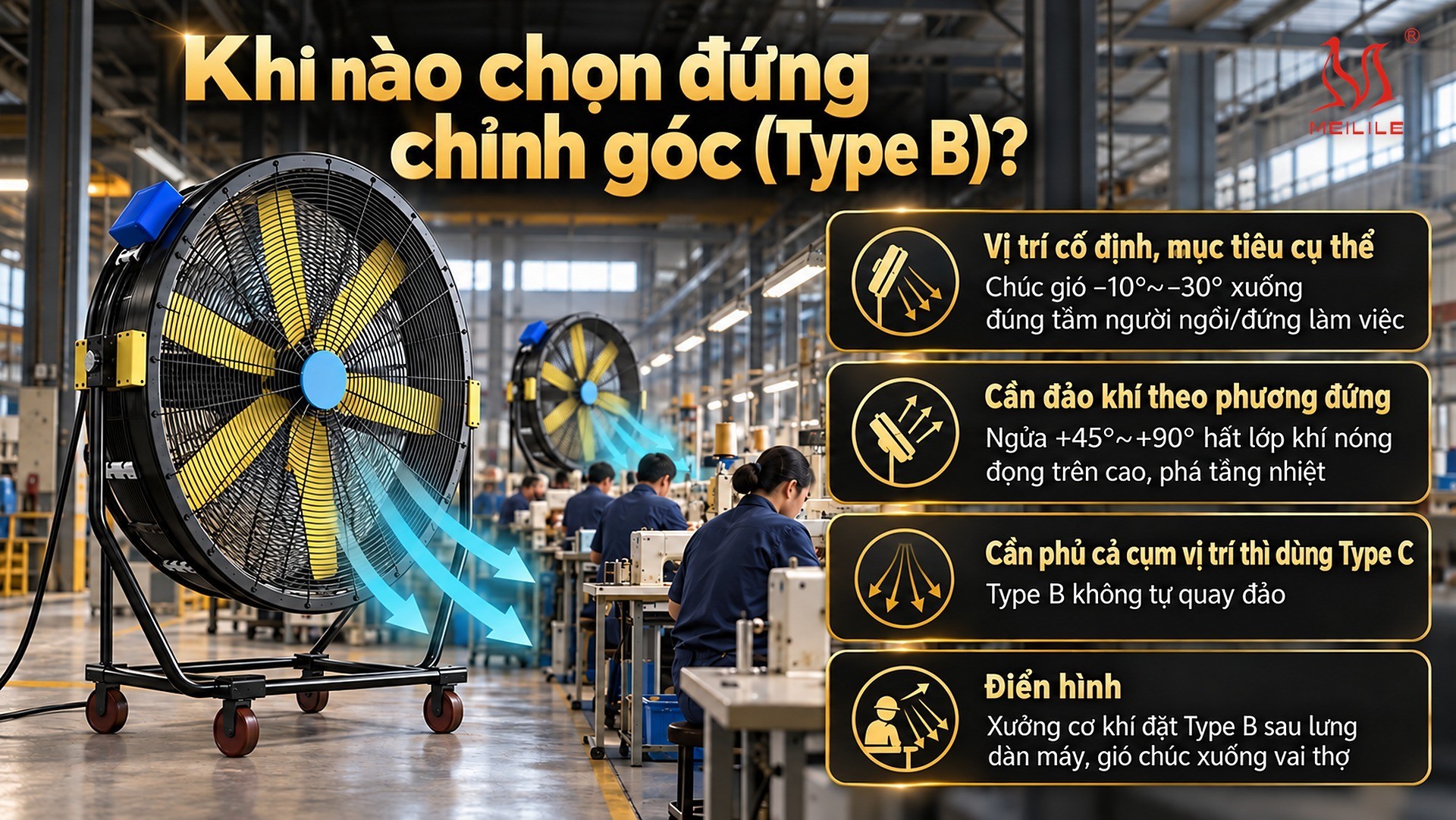

Khi nào chọn đứng chỉnh góc (Type B)?
- Vị trí cố định, mục tiêu cụ thể: dàn máy may, cụm máy CNC, bàn QC — chúc gió −10°~−30° xuống đúng tầm người ngồi/đứng làm việc, gió tới nơi cần thay vì "quét cả nhà".
- Cần đảo khí theo phương đứng: ngửa +45°~+90° hất lớp khí nóng đọng trên cao, phá tầng nhiệt — việc quạt thổi ngang không làm được.
- Cần phủ cả cụm vị trí thì dùng Type C: Type B không tự quay đảo; muốn một chiếc phủ được cả cụm vị trí làm việc hình quạt trước mặt, chọn bản đảo gió trái phải Type C.
Điển hình: xưởng cơ khí đặt Type B sau lưng dàn máy, gió chúc xuống vai thợ — mát đúng người, không thổi bay phoi ra cả xưởng.

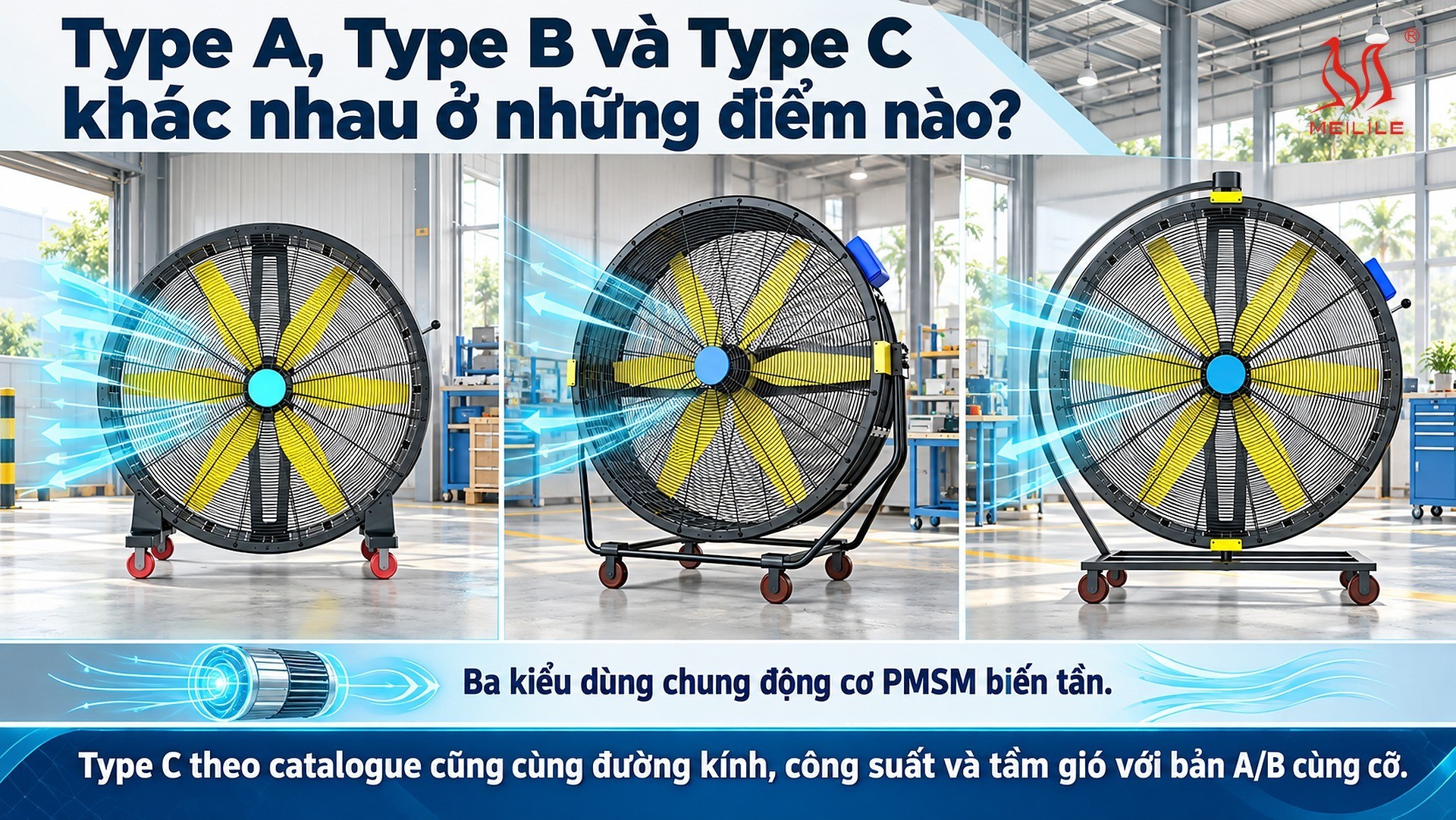

Type A, Type B và Type C khác nhau ở những điểm nào?
Ba kiểu dùng chung động cơ PMSM biến tần. Type A và Type B còn dùng chung cánh, nên cùng một cỡ thì công suất, tốc độ định mức và tầm gió như nhau; Type C theo catalogue cũng cùng đường kính, công suất và tầm gió với bản A/B cùng cỡ. Khác biệt nằm ở thân máy, hướng gió, số cỡ, cấp bảo vệ và tình trạng hàng:
| Tiêu chí | Type A · trống lăn | Type B · đứng chỉnh góc | Type C · đảo gió trái phải |
|---|---|---|---|
| Thân máy | Khung trống tròn, bánh xe khóa | Chân đế chữ A | Khung đế có bánh xe |
| Hướng gió | Thổi ngang, luồng gió hình nón dài | Nghiêng từ −45° đến +90° | Đầu quạt tự động quay đảo trái phải |
| Số cỡ | 4 cỡ: YF-900, YF-1200, YF-1500, YF-1800 | 3 cỡ: YF-900, YF-1200, YF-1500 | 3 cỡ: YF-900C, YF-1200C, YF-1500C |
| Khối lượng theo cỡ | 30 / 40 / 49 / 58 kg | 33 / 43 / 53 kg | 35 / 45 / 55 kg |
| Diện tích phủ theo catalogue | 100 / 150 / 200 / 300 m² | 100 / 150 / 200 m² | 150 / 250 / 350 m² |
| Tốc độ gió ra (công cụ ước tính) | 2,5 đến 4,0 m/s | 2,5 đến 4,0 m/s | 1,8 đến 3,0 m/s |
| Cấp bảo vệ động cơ | IP55 | IP55 | Chưa có hồ sơ kiểm định riêng |
| Tình trạng hàng | Có sẵn kho từ YF-900 đến YF-1500; YF-1800 nhận theo đơn đặt hàng | Có sẵn kho | Nhận theo đơn đặt hàng, không có sẵn kho |
Ba câu hỏi để chốt kiểu, hỏi theo đúng thứ tự:
- Điểm nóng có đổi chỗ trong ngày không? Có thì chọn Type A. Một người đẩy được, và Type A nhẹ hơn Type B cùng cỡ từ 3 đến 4 kg (30 so với 33 kg ở YF-900, 49 so với 53 kg ở YF-1500), đáng tính khi phải dời quạt mỗi ca.
- Có cần gió chúc xuống hoặc ngửa lên không? Có thì chọn Type B, nhưng Type B dừng ở cỡ YF-1500, tầm gió 35 m. Vị trí cần gió với xa tới 50 m chỉ có YF-1800 Type A, nhận theo đơn đặt hàng.
- Một chiếc có phải phủ cả cụm vị trí phía trước không? Có thì cân nhắc Type C: diện tích phủ theo catalogue lớn hơn bản A/B cùng cỡ từ 50 m² (YF-900C) đến 150 m² (YF-1500C), đổi lại gió ra yếu hơn và phải đặt hàng trước. Khu ẩm, chuồng trại hoặc quầy bán ngoài trời cần IP55 thì quay về Type A hoặc Type B, vì Type C chưa có hồ sơ kiểm định riêng.
Bảng thông số 4 model YF: chọn cỡ nào?
Type A có đủ 4 cỡ (YF-1800 chỉ có Type A, nhận theo đơn đặt hàng); Type B có 3 cỡ YF-900 / YF-1200 / YF-1500. Nguyên tắc chọn: tầm gió cần với tới quyết định cỡ quạt, không phải diện tích xưởng.
| Model | Đường kính cánh | Công suất tối đa | Tầm gió | Diện tích hiệu quả | Khối lượng Type A | Khối lượng Type B |
|---|---|---|---|---|---|---|
| YF-900 | 90 cm (36") | ≤300 W | 15 m | ~100 m² | 30 kg | 33 kg |
| YF-1200 | 120 cm (48") | ≤450 W | 25 m | ~150 m² | 40 kg | 43 kg |
| YF-1500 | 150 cm (60") | ≤600 W | 35 m | ~200 m² | 49 kg | 53 kg |
| YF-1800 | 180 cm (72") | ≤850 W | 50 m | ~300 m² | 58 kg | — không có bản B |
Ba điểm hay bị hỏi:
- Điện áp: có bản 110 / 220 / 380V — bản 220V một pha "cắm là chạy" với ổ điện xưởng thường; bản 380V ba pha cần thợ đấu đúng sơ đồ.
- Tiền điện: YF-1500 chạy hết cỡ cũng chỉ 600 W — 10 giờ/ngày × 26 ngày ≈ 156 kWh ≈ 310.000 đồng/tháng (giá giờ bình thường 1.987 đ/kWh, chưa VAT). Động cơ PMSM của dòng YF có hiệu suất đỉnh ~93% (chưa có kiểm định độc lập), bộ điều khiển có 10 cấp tốc độ cài sẵn, chạy ở cấp thấp thì ăn điện ít hơn hẳn.
- Độ ồn & an toàn: lồng bảo vệ kín, phù hợp môi trường có người qua lại; chạy chậm ban đêm cho kho gần khu dân cư.

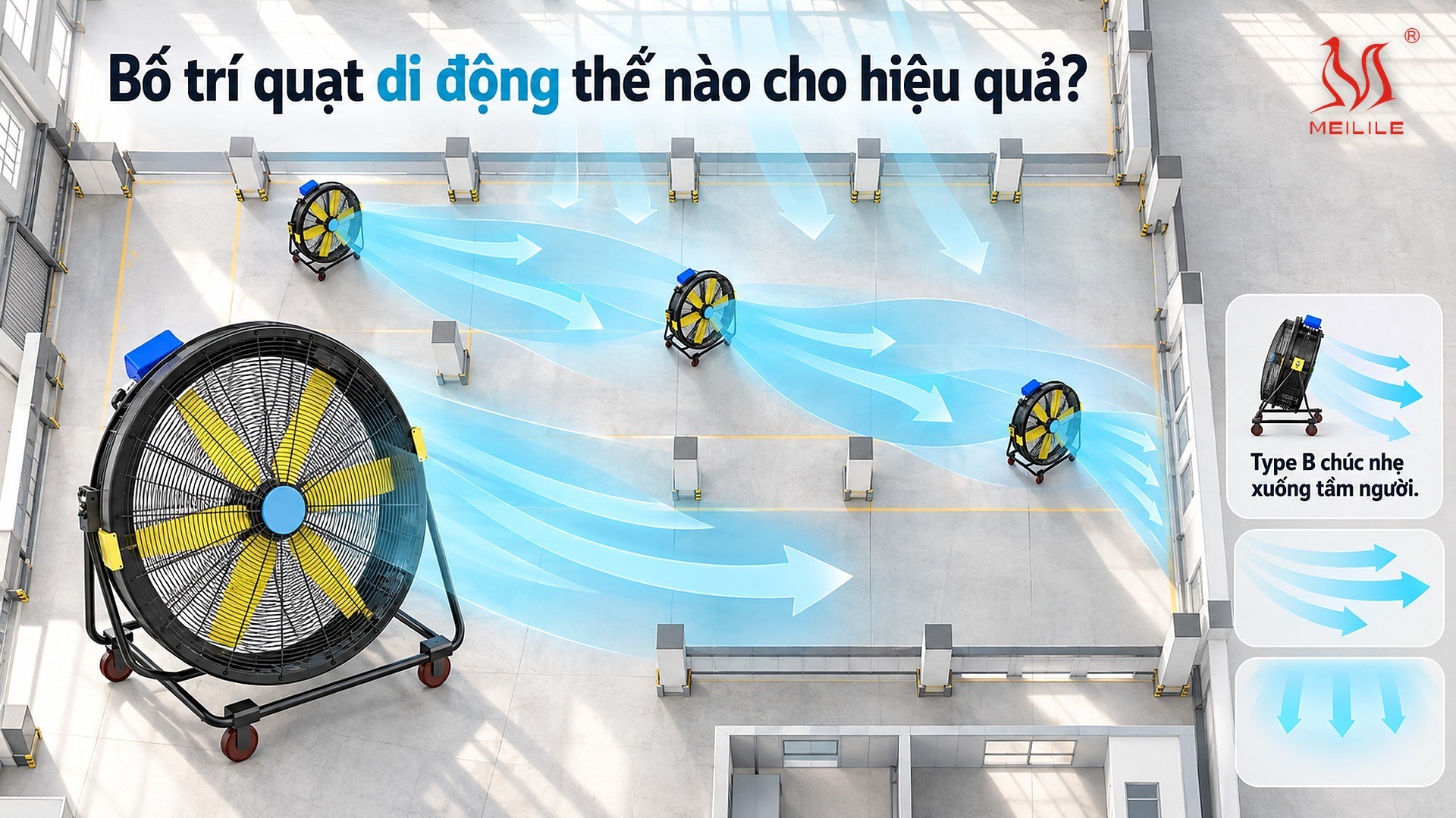

Bố trí quạt di động thế nào cho hiệu quả?
- Làm mát điểm: đặt cách vị trí làm việc 5–10 m (không dí sát — gió cần khoảng cách để trải rộng), Type B chúc nhẹ xuống tầm người.
- Phủ khu dài (không có quạt trần): đặt so le theo chiều dài, quạt sau "nối gió" quạt trước — khu 40 × 15 m cần khoảng 7 chiếc YF-1500 kiểu cố định (có sẵn kho), hoặc 2 chiếc YF-1500C nếu dùng bản đảo gió trái phải Type C (nhận theo đơn đặt hàng).
- Phối hợp với quạt trần HVLS: quạt trần phủ nền toàn xưởng, quạt di động xử lý điểm nóng cục bộ (cửa lò, khu hàn, bàn QC) — rẻ hơn nhiều so với tăng tốc độ cả dàn quạt trần. Xem thêm so sánh 4 giải pháp làm mát nhà xưởng.
Chưa chắc nên chọn cỡ nào, mấy chiếc, đặt đâu? Công cụ chọn quạt di động YF tính model, số lượng và sơ đồ bố trí trong vài giây — miễn phí.

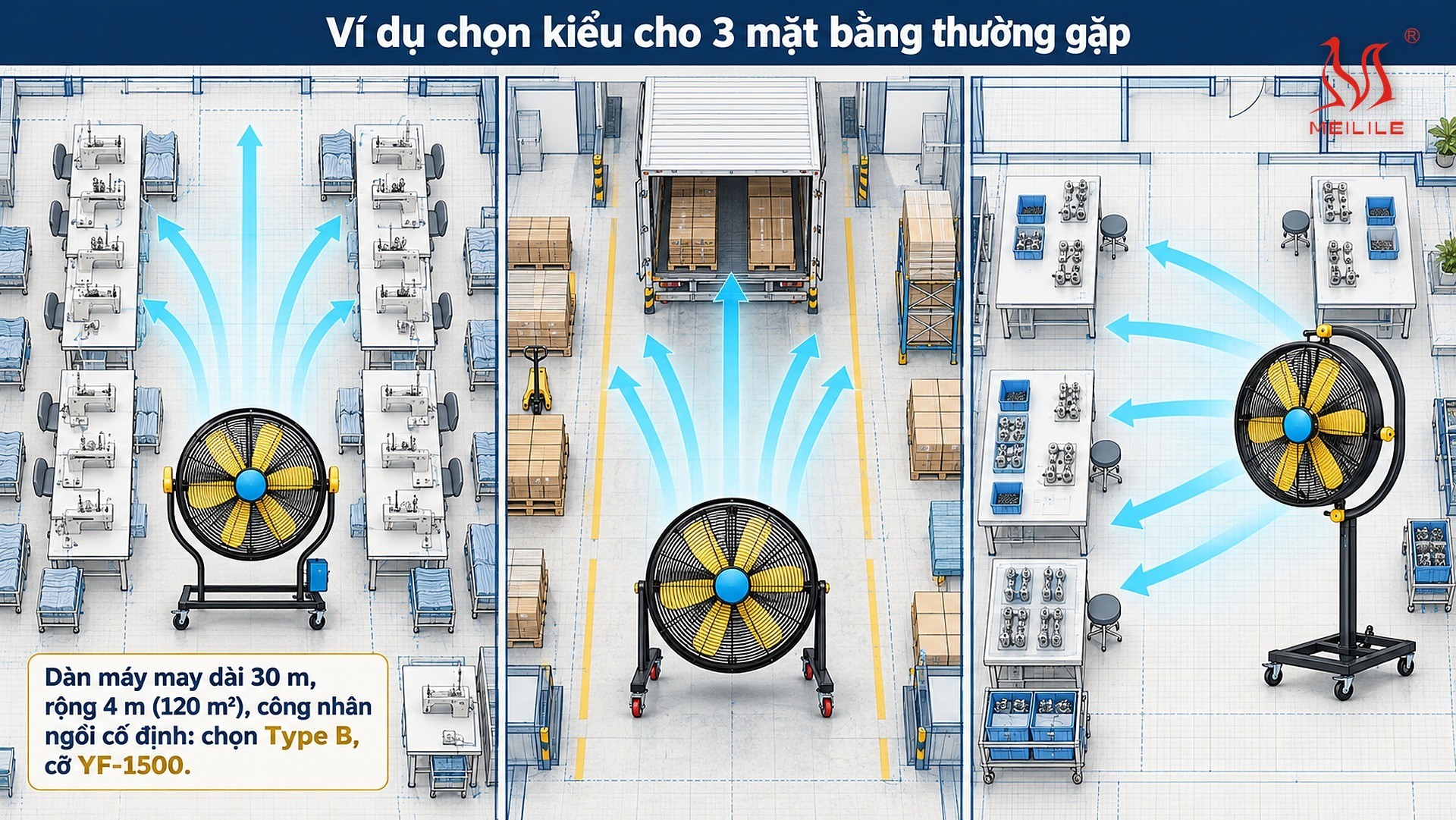

Ví dụ chọn kiểu cho 3 mặt bằng thường gặp
Các con số dưới đây tính bằng đúng công thức của công cụ chọn quạt di động YF: cự ly mát bằng 0,6 lần tầm gió (đoạn gió vẫn còn từ 1,5 m/s trở lên), bề rộng dải gió của quạt thổi cố định bằng 3 lần đường kính cánh, diện tích mỗi quạt phủ là tích của hai số đó. Cách tính chi tiết xem bài quạt di động PMSM YF.
- Dàn máy may dài 30 m, rộng 4 m (120 m²), công nhân ngồi cố định: chọn Type B, cỡ YF-1500. Mỗi quạt mát được 21 m chiều dài, dải gió rộng 4,5 m, phủ khoảng 94,5 m², nên cần 2 chiếc đặt so le dọc dàn máy, chúc −10° đến −30° xuống tầm người ngồi. Công suất tối đa cả hai chiếc ≤1.200 W.
- Khu cửa xuất hàng 20 × 10 m (200 m²), chỉ đông vào giờ cao điểm: chọn Type A, cỡ YF-1200. Mỗi quạt mát 15 m, dải gió 3,6 m, phủ khoảng 54 m², cần 4 chiếc, công suất tối đa ≤1.800 W. Hết giờ cao điểm, đẩy cả 4 chiếc về khu đóng gói, không phải mua thêm bộ thứ hai.
- Cụm bàn QC 15 × 10 m (150 m²): có hai cách. Cách đầu là 3 chiếc Type B YF-1200 thổi cố định, tổng ≤1.350 W, có sẵn kho. Cách thứ hai là 1 chiếc YF-1200C (Type C) quay đảo trái phải, công cụ ước tính phủ khoảng 216 m², chỉ ≤450 W, nhưng gió tới người yếu hơn (1,8 đến 3,0 m/s so với 2,5 đến 4,0 m/s) và phải chờ hàng theo đơn đặt.
Đây là ước lượng kỹ thuật để trao đổi ban đầu. Căn cứ cuối cùng là đo thực tế tại xưởng, đặc biệt khi có cột, kệ hàng hoặc máy lớn chắn ngang luồng gió.

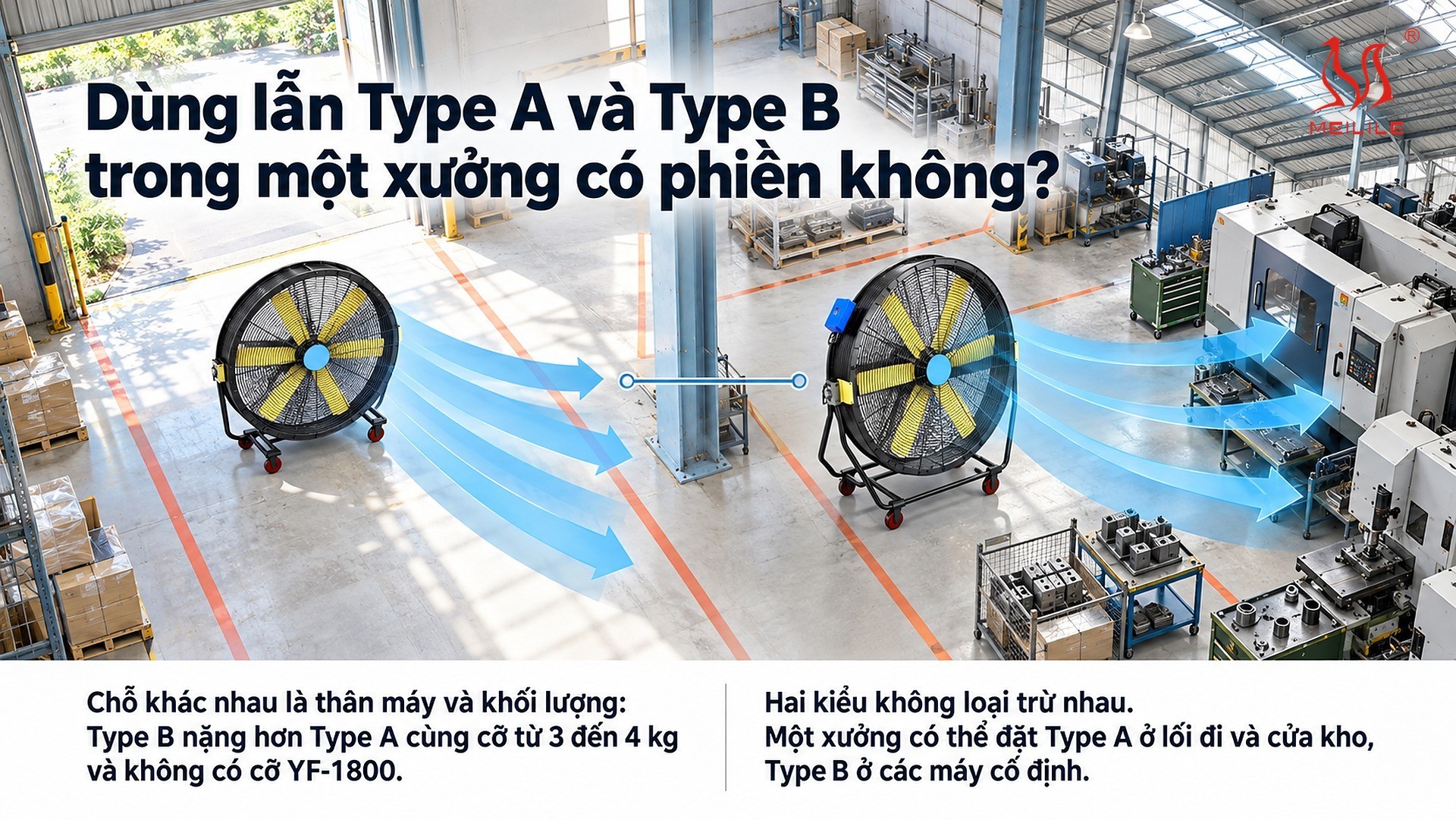

Dùng lẫn Type A và Type B trong một xưởng có phiền không?
Hai kiểu không loại trừ nhau. Một xưởng có thể đặt Type A ở lối đi và cửa kho, Type B ở các máy cố định. Vì Type A và Type B cùng cỡ dùng chung động cơ và cánh, trộn hai kiểu có mấy điểm thuận lợi:
- Cùng thông số gió: một chiếc YF-1200 Type A và một chiếc YF-1200 Type B có cùng công suất ≤450 W, cùng tốc độ định mức 500 rpm, cùng tầm gió 25 m, nên tính số quạt một lần cho cả hai kiểu.
- Cùng cách vận hành: bộ điều khiển có 10 cấp tốc độ cài sẵn, cấp 1 là mức thấp, cấp 10 là mức cao; công nhân quen một kiểu là dùng được kiểu kia.
- Cùng nguồn điện: có bản AC 110 / 220 / 380V, nên đặt cùng một điện áp cho cả lô. Bản 220V một pha cắm là chạy, bản 380V ba pha cần đấu nối đúng sơ đồ.
- Cùng cấp bảo vệ và bảo hành: động cơ cả hai kiểu đạt IP55 theo hồ sơ kiểm định chất lượng; bảo hành trọn đời cả động cơ PMSM và biến tần.
- Chỗ khác nhau là thân máy và khối lượng: Type B nặng hơn Type A cùng cỡ từ 3 đến 4 kg và không có cỡ YF-1800.
Câu hỏi thường gặp
Trống lăn và đứng chỉnh góc khác nhau thế nào?
Trống lăn (Type A): trọng tâm thấp, đẩy đi mọi nơi, thổi ngang — cho điểm nóng di chuyển. Đứng chỉnh góc (Type B): nghiêng −45°~+90° — cho vị trí cố định cần hướng gió chính xác hoặc đảo khí phương đứng.
Quạt di động công nghiệp thổi xa bao nhiêu mét?
YF-900: ~15 m · YF-1200: ~25 m · YF-1500: ~35 m · YF-1800: ~50 m; diện tích hiệu quả ~100–300 m²/chiếc tùy cỡ.
Dùng điện gì, có cần thợ đấu nối không?
Bản 220V một pha cắm là chạy, không cần thợ; bản 380V ba pha cần đấu đúng sơ đồ. Công suất tối đa chỉ 300–850 W tùy cỡ.
Nên mua quạt di động hay lắp quạt trần HVLS?
Không loại trừ nhau: trần ≥4 m và cần phủ diện rộng → quạt trần làm nền; trần thấp, vị trí lẻ, điểm nóng thay đổi → quạt di động; nhiều nhà máy dùng song song cả hai.
Giải pháp quạt di động YF tại MEILILE
MEILILE là hãng gốc, chủ thương hiệu quạt công nghiệp PMSM MEILILE; pháp nhân của hãng tại Việt Nam là Công ty TNHH Một Thành Viên Quốc Tế MEILILE, trực tiếp báo giá, ký hợp đồng và bảo hành; văn phòng kỹ thuật tại TP. Hồ Chí Minh và Bắc Ninh. Kỹ sư khảo sát thực tế, trả phương án và báo giá trong giờ làm việc.
- Khảo sát mặt bằng, xác định điểm nóng có di chuyển hay cố định để tư vấn đúng kiểu: trống lăn (Type A) hay đứng chỉnh góc (Type B).
- Tính đúng cỡ máy trong 4 model từ quạt di động YF-900 đến YF-1800 theo tầm gió cần với tới, không bán thừa công suất.
- Thiết kế sơ đồ bố trí quạt cho từng khu vực; xưởng trần cao từ 4 m cần phủ nền diện rộng thì bố trí thêm quạt trần HVLS DF làm nền.
- Bảo hành trọn đời cả động cơ PMSM và biến tần — cam kết bằng hợp đồng. Xem chính sách bảo hành trọn đời.
Gửi MEILILE ảnh mặt bằng, vị trí cần làm mát và cho biết điểm nóng có di chuyển hay không — kỹ sư trả lời Type A hay Type B, cỡ máy và gửi báo giá trọn gói trong giờ làm việc.
