Thi công lắp đặt quạt trần công nghiệp HVLS: từ khảo sát mái đến biên bản nghiệm thu
Mua một chiếc quạt Ø7,3 m rồi treo lơ lửng trên đầu công nhân là việc của kết cấu và điện, không phải việc của người bán hàng. Trang này viết rõ MEILILE lắp thế nào, siết bằng gì, nghiệm thu đo cái gì, bàn giao giấy tờ nào — và lắp sai thì hỏng ở đâu.
MEILILE thi công lắp đặt quạt trần công nghiệp HVLS Ø3,0–7,3 m trọn gói theo 5 bước: khảo sát & định vị → thiết kế phương án treo → lắp đặt cơ khí → đấu điện & chạy thử biến tần → nghiệm thu & bàn giao. Đơn 1–4 quạt lắp trong 1–2 ngày, có thể làm ngoài giờ hoặc cuối tuần để xưởng không phải dừng máy. Nghiệm thu bằng số đo thật — lực siết, độ ồn ≤40 dB, tốc độ gió tại sàn, dòng điện từng pha — kèm hồ sơ bàn giao. Động cơ PMSM và biến tần bảo hành trọn đời; điều khoản miễn trừ có mục "lắp đặt sai", nên lắp đúng ngay từ đầu chính là cách giữ bảo hành.
Khảo sát trước thi công: 8 hạng mục kỹ sư phải chốt tại hiện trường
Gần như mọi rắc rối khi lắp quạt trần công nghiệp đều bắt nguồn từ một buổi khảo sát làm qua loa. Một buổi khảo sát đúng chuẩn không phải là đi một vòng xưởng rồi chụp vài tấm ảnh — nó phải trả lời dứt khoát tám câu hỏi, và mỗi câu đều có thể làm thay đổi phương án thi công lẫn báo giá.
| Hạng mục | Cần đo / xác định | Ảnh hưởng tới phương án thi công |
|---|---|---|
| 1. Cao độ | Chiều cao từ sàn tới đáy vì kèo, tới đỉnh mái; cao độ treo dự kiến | Quyết định đường kính model, chiều dài ống treo và phương tiện tiếp cận. Khoảng cách cánh–sàn tối ưu là 3–9 m; trần trên 12 m cần ống nối dài |
| 2. Kết cấu điểm treo | Vì kèo thép hay dầm/sàn bê tông; tiết diện thanh, bước vì kèo, tình trạng gỉ – nứt | Quyết định chi tiết liên kết, có phải chế tạo khung phụ gia cường hay không |
| 3. Khẩu độ & bước cột | Khẩu độ nhịp, bước cột, vị trí cột giữa xưởng | Quyết định tâm quạt đặt ở đâu để gió trải đều mà không bị cột chặn |
| 4. Vật cản trên cao | Cầu trục & hành trình xe con, ống gió, máng cáp, đường ống khí nén, đèn highbay, sprinkler, đầu báo cháy | Quyết định dịch tâm quạt, đổi cao độ treo hoặc đổi sang model nhỏ hơn |
| 5. Nguồn điện | Vị trí tủ phân phối gần nhất, điện áp (380V/220V theo model), công suất dự phòng, chiều dài tuyến phải kéo mới | Quyết định tiết diện cáp, aptomat bảo vệ riêng, vị trí đặt tủ biến tần và khối lượng phần điện |
| 6. Môi trường | Mức bụi, hơi dầu, hơi hóa chất, độ ẩm, nhiệt bức xạ từ lò | Quyết định cấp bảo vệ tủ điện, chu kỳ vệ sinh cánh và lịch bảo trì đầu tiên |
| 7. Lối tiếp cận | Chiều rộng cửa, tải trọng sàn, khoảng trống để xe nâng người / giàn giáo xoay trở | Quyết định dùng xe nâng người, giàn giáo hay xe cẩu — hạng mục ảnh hưởng tới chi phí mạnh nhất sau số lượng quạt |
| 8. Ràng buộc vận hành | Khung giờ được phép làm việc trên cao, quy định EHS của nhà máy, thủ tục ra vào, yêu cầu về PCCC | Quyết định thi công trong giờ, ngoài giờ hay ca đêm; quyết định tiến độ tổng |
Kết quả khảo sát được ghi thành biên bản có ảnh hiện trạng, gửi lại khách hàng cùng phương án — chứ không chỉ trao đổi miệng qua điện thoại. Nếu bạn chưa biết mình cần model nào và bao nhiêu chiếc trước khi mời khảo sát, hãy nhập ba con số dài × rộng × cao trần vào công cụ chọn quạt trần HVLS để có con số sơ bộ.

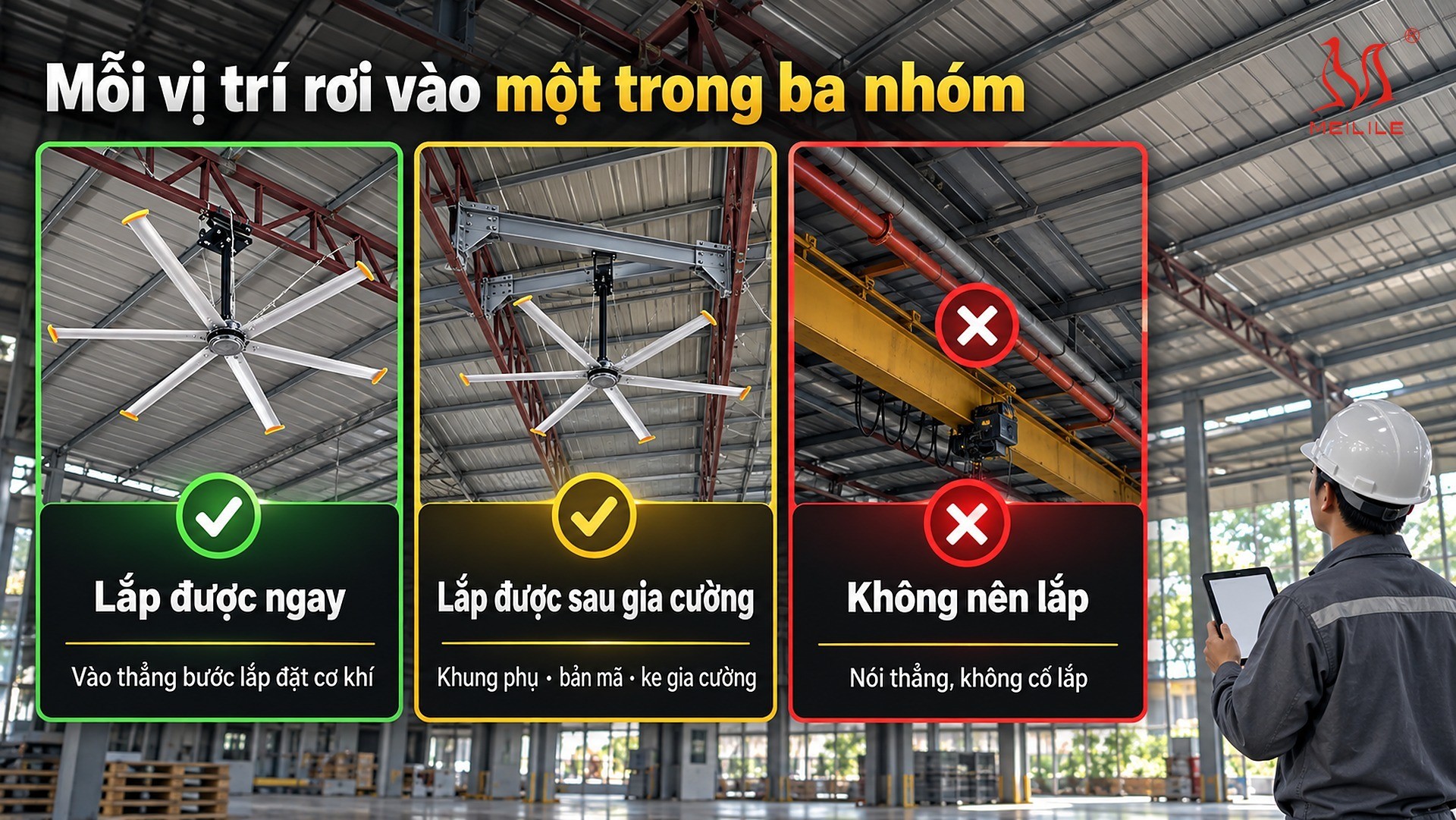

Kết thúc khảo sát, mỗi vị trí dự kiến được xếp vào một trong ba nhóm — và đội kỹ thuật nói thẳng nhóm nào, kể cả khi câu trả lời là "không nên lắp":
- Lắp được ngay: vì kèo chính hoặc dầm bê tông nằm đúng vị trí, chiều cao trong dải tối ưu, không vướng cầu trục, nguồn điện còn dư công suất. Thi công vào thẳng bước lắp đặt cơ khí.
- Lắp được sau gia cường: kết cấu đủ khỏe nhưng điểm bắt không trùng vị trí mong muốn, hoặc cần phân phối lại tải. Xử lý bằng khung phụ thép bắc qua hai vì kèo chính, bản mã và ke gia cường — hạng mục này làm tăng khối lượng và thời gian, nên phải nằm trong báo giá ngay từ đầu chứ không phát sinh giữa chừng.
- Không nên lắp quạt trần — đổi phương án: trần dưới 4 m, mái quá yếu hoặc đã xuống cấp, khu vực dày đặc cầu trục và đường ống không còn khoảng trống an toàn. Trường hợp này kỹ sư đề xuất quạt di động công nghiệp YF hoặc bố trí lại cụm quạt, thay vì cố bán một chiếc quạt to hơn nhu cầu.
Năm bước dưới đây là quy trình chuẩn áp dụng cho mọi công trình MEILILE, không phải tùy chọn. Mỗi bước có sản phẩm bàn giao riêng — hết bước là có một thứ cầm được trên tay, không phải một lời hứa. Năm bước này chính là phần triển khai chi tiết của giai đoạn khảo sát → nghiệm thu trong quy trình tổng trên trang quạt trần công nghiệp.
Quy trình thi công lắp đặt 5 bước — mỗi bước một sản phẩm bàn giao
| Bước | Nội dung chính | Thời lượng tham chiếu (đơn 1–4 quạt) | Bằng chứng bàn giao khi hết bước |
|---|---|---|---|
| 1. Khảo sát & định vị | Đo cao độ, kiểm tra kết cấu, xác định vật cản và nguồn điện; bắn tim, đánh dấu vị trí tâm quạt lên sàn và kết cấu mái | Nửa ngày – 1 ngày, tùy diện tích | Biên bản khảo sát kèm ảnh hiện trạng |
| 2. Thiết kế phương án treo | Sơ đồ bố trí quạt trên mặt bằng thật, cao độ treo, chi tiết liên kết vào kết cấu, phương án gia cường, tuyến điện và vị trí tủ biến tần | 1–2 ngày làm việc (không cần có mặt tại xưởng) | Bản vẽ bố trí + chi tiết liên kết để khách hàng và bộ phận kỹ thuật nhà máy duyệt |
| 3. Lắp đặt cơ khí | Dựng giàn giáo hoặc xe nâng người, quây khu vực an toàn; lắp ráp khung gá và khung phụ, ống treo, thân động cơ, mâm cánh, vòng gia cường; lắp đủ hệ chống rơi 4 cấp; siết lực và đánh dấu chống nới lỏng | Phần lớn khối lượng của 1–2 ngày thi công | Biên bản lực siết từng bu-lông theo bảng thông số của model |
| 4. Đấu điện & chạy thử biến tần | Kéo tuyến nguồn, lắp aptomat bảo vệ riêng, đấu tủ biến tần, tiếp địa, cài tham số; chạy thử từ tốc độ thấp lên toàn dải, kiểm tra chiều quay và mã lỗi | Nửa ngày cho cụm 1–4 quạt | Phiếu đo dòng – điện áp từng pha, bảng tham số biến tần đã cài |
| 5. Nghiệm thu & bàn giao | Đo độ ồn và tốc độ gió tại sàn, kiểm tra khoảng cách cánh tới sàn và vật cản, chạy liên tục quan sát rung; hướng dẫn vận hành cho tổ điện – bảo trì; kích hoạt bảo hành theo số máy | 2–4 giờ | Biên bản nghiệm thu, bản vẽ hoàn công, hồ sơ bảo hành, lịch bảo trì lần đầu |
Thời lượng là con số tham chiếu cho đơn 1–4 quạt trong điều kiện thuận lợi; tiến độ chính xác được chốt sau khảo sát và ghi vào hợp đồng. Bước 1 và bước 2 hoàn toàn miễn phí — bạn nhận được bản vẽ bố trí trước khi quyết định mua.

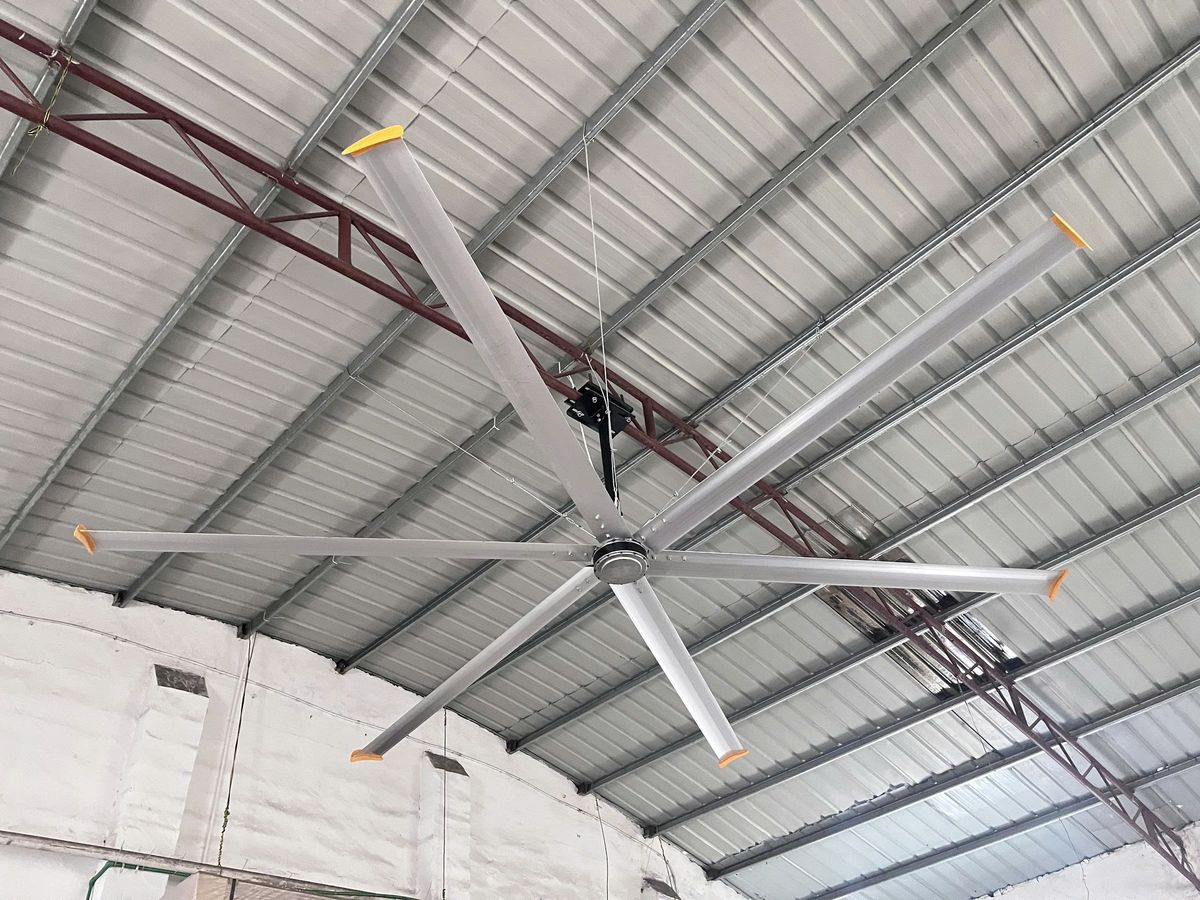

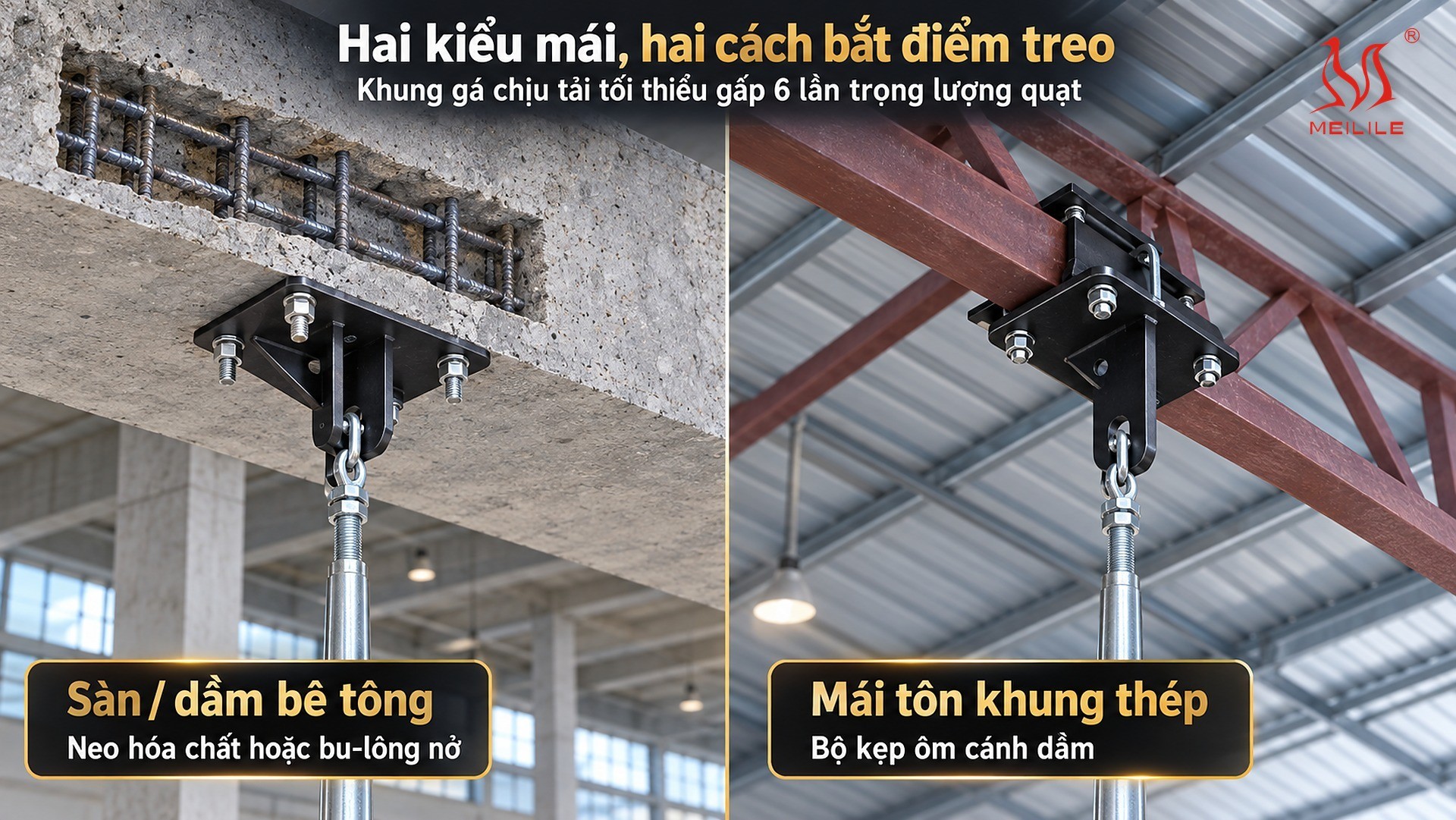

Mái tôn khung thép hay sàn bê tông: hai kiểu mái, hai cách bắt điểm treo
Đây là chỗ phân biệt đội thi công chuyên nghiệp với đội "khoan đại rồi bắt vào". Toàn bộ trọng lượng quạt cộng với mô-men xoắn khi khởi động và tải rung khi vận hành liên tục đều dồn vào vài chi tiết liên kết. Nguyên tắc chung không đổi: khung gá phải được thiết kế chịu tải tối thiểu gấp 6 lần trọng lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành). Nhưng cách đạt tới con số đó thì hai kiểu mái làm hoàn toàn khác nhau.
Tóm tắt: trên mái tôn khung thép, tải đi vào vì kèo chính qua bộ kẹp ôm — không hàn, không khoan phá, không bao giờ vào xà gồ hay tôn mái; trên sàn/dầm bê tông, tải đi vào dầm chính bằng neo hóa chất hoặc bu-lông nở, phải dò cốt thép trước mọi mũi khoan và chờ neo đóng rắn rồi mới treo tải. Bảng đối chiếu đầy đủ hai kiểu mái — bắt vào đâu, tuyệt đối không, phụ kiện, thao tác trước khi khoan, rủi ro, hoàn thiện, tiến độ — cùng điều kiện lắp bê tông (dày từ 150 mm, cường độ từ C25, 4 × M16) nằm ở bài cách lắp đặt quạt trần công nghiệp: hai loại kết cấu, hai cách bắt điểm treo. Với nhà xưởng đã có hồ sơ kết cấu, MEILILE đề nghị khách hàng cung cấp bản vẽ kết cấu mái để đối chiếu trước khi thi công; không có hồ sơ cũng làm được, nhưng khảo sát sẽ mất thêm thời gian đo đạc và kiểm tra thực tế.

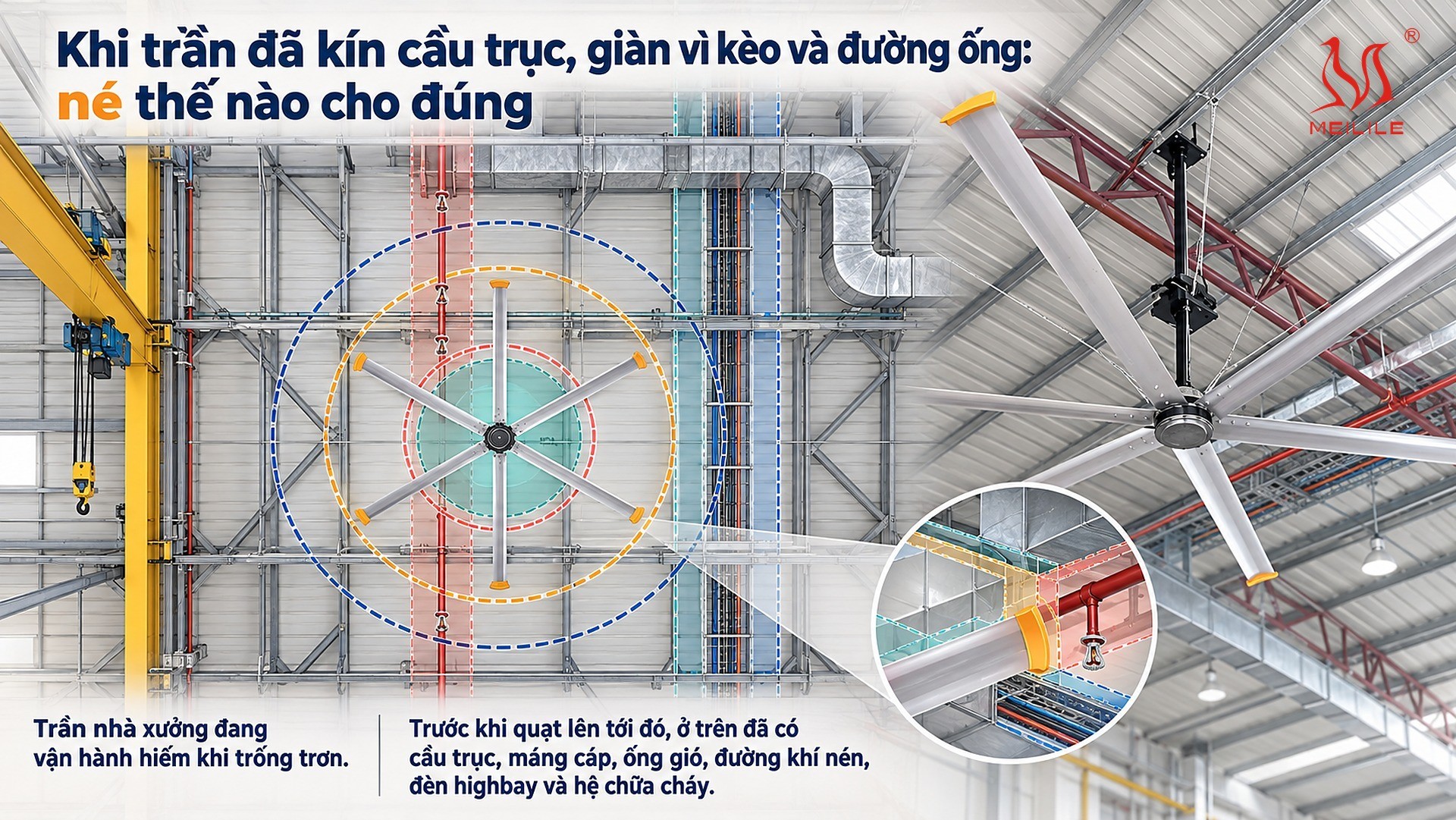

Khi trần đã kín cầu trục, giàn vì kèo và đường ống: né thế nào cho đúng
Trần nhà xưởng đang vận hành hiếm khi trống trơn. Trước khi quạt lên tới đó, ở trên đã có cầu trục, máng cáp, ống gió, đường khí nén, đèn highbay và hệ chữa cháy. Nguyên tắc xuyên suốt: quạt là thiết bị lắp sau, quạt phải né — không phải hệ thống hiện hữu né quạt. Bốn tình huống hay gặp nhất:
- Có cầu trục (cầu trục dầm đơn/dầm đôi): đây là vật cản khó nhất vì nó chuyển động. Kỹ sư phải đo hành trình thực tế của cầu trục và cao độ móc nâng ở vị trí cao nhất, chứ không đọc trên bản vẽ. Quạt được bố trí cao hơn hẳn biên dạng cầu trục hoặc lệch hẳn ra ngoài phạm vi hoạt động của cầu trục — không có phương án "chắc là vừa". Nếu cả hai đều không khả thi, giải pháp là chuyển sang model đường kính nhỏ hơn đặt ở hai bên nhịp, hoặc bổ sung quạt di động cho khu vực đó. Quy tắc cao độ chi tiết — cánh quạt cách đỉnh cầu trục bao nhiêu, kết cấu treo cao hơn bao nhiêu — có trong bài chuyên sâu lắp quạt trần công nghiệp cho xưởng có cầu trục.
- Giàn vì kèo không gian, thanh giằng chéo: mâm cánh quay phải nằm dưới đáy giàn, có khoảng hở đủ để quạt hút được gió từ phía trên. Treo quá sát trần làm quạt bị "ngạt gió" — lưu lượng thực tế giảm hẳn so với công bố, và đây là lỗi thi công người dùng khó phát hiện nhất vì quạt vẫn chạy bình thường.
- Ống gió, máng cáp, đường ống khí nén, đường ống nước: ưu tiên dịch tâm quạt sang vị trí trống. Chỉ khi không còn phương án nào mới đề xuất chủ đầu tư dịch chuyển tuyến ống — và hạng mục đó thuộc trách nhiệm nhà thầu cơ điện của nhà máy, được ghi rõ nằm ngoài phạm vi công việc của MEILILE.
- Sprinkler, đầu báo khói, đèn highbay: quạt không được che khuất, cản trở đầu phun sprinkler và đầu báo cháy. MEILILE cung cấp bản vẽ vị trí lắp cùng thông số thiết bị để bộ phận kỹ thuật hoặc đơn vị tư vấn PCCC của nhà máy đưa vào hồ sơ thẩm duyệt — MEILILE không nhận làm đại diện xin thẩm duyệt PCCC. Với đèn highbay, cần tránh để đèn nằm ngay phía trên mặt phẳng cánh gây hiệu ứng bóng nhấp nháy dưới sàn; xử lý bằng cách dịch đèn hoặc dịch tâm quạt. Còn câu hỏi lớn hơn — khi nào việc lắp quạt chạm tới thủ tục PCCC, khi nào không — được trả lời theo quy định hiện hành trong bài lắp quạt trần công nghiệp có cần thẩm duyệt PCCC không.
Về khoảng cách giữa các quạt, quy tắc bố trí thường dùng là khoảng cách tâm–tâm bằng khoảng 2–2,5 lần đường kính cánh cho không gian mở, để vùng gió của hai quạt chồng phủ mép nhau mà không triệt tiêu nhau; đầu cánh cũng cần chừa khoảng hở tới tường và vách ngăn để luồng gió còn chỗ trải ngang. Con số cuối cùng luôn được chốt trên mặt bằng thật, vì mật độ máy móc và kệ hàng có thể làm đảo ngược kết quả tính lý thuyết.
An toàn thi công trên cao và năng lực đội lắp đặt
Lắp quạt trần công nghiệp là công việc trên cao có sử dụng dụng cụ điện cầm tay và can thiệp vào hệ điện đang vận hành. MEILILE không hứa "tuyệt đối không xảy ra sự cố" — điều nghiêm túc duy nhất có thể cam kết là làm theo quy định, có người kiểm soát và có biên bản. Cụ thể:
- Nhân sự có chứng chỉ làm việc trên cao, được huấn luyện an toàn lao động theo quy định hiện hành và tuân thủ nội quy EHS riêng của từng nhà máy.
- Họp an toàn đầu ca với bộ phận EHS hoặc quản lý xưởng: thống nhất khu vực thi công, khung giờ, lối thoát hiểm, số điện thoại khẩn cấp và người phụ trách phía nhà máy.
- Cắt điện – khóa – treo biển trên nhánh điện liên quan trước khi đấu nối; chỉ người thực hiện mới được tháo khóa.
- Quây khu vực an toàn phía dưới điểm lắp bằng rào và biển cảnh báo trong suốt thời gian khoan cấy và nâng thiết bị; không cho người qua lại bên dưới.
- Dây đai an toàn toàn thân, móc neo vào điểm neo kết cấu chắc chắn, duy trì móc liên tục khi di chuyển trên cao.
- Dụng cụ có dây buộc chống rơi — cờ lê, máy khoan, bu-lông đều được buộc hoặc để trong túi kín, vì một chiếc cờ lê rơi từ độ cao 9 m là tai nạn nghiêm trọng.
- Thiết bị nâng có hồ sơ kiểm định còn hiệu lực (xe nâng người, giàn giáo, palăng), người vận hành có chứng chỉ tương ứng.
- Lắp đủ hệ chống rơi 4 cấp của thiết bị: khung gá được thiết kế chịu tải tối thiểu gấp 6 lần trọng lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành), chốt khóa cơ khí kép giữa trục và mâm cánh, cáp an toàn dự phòng nối thân quạt với kết cấu mái, và bảo vệ điện chủ động của biến tần (tự dừng khi rung động bất thường, quá dòng, mất pha). Bốn lớp này chỉ có tác dụng nếu được lắp đủ và đúng — kiểm tra từng lớp là một mục bắt buộc trong biên bản nghiệm thu.
Chi tiết nguyên lý của hệ chống rơi 4 cấp được trình bày trong chuyên đề quạt trần công nghiệp HVLS; trang này chỉ nói phần thi công phải làm gì để bốn lớp đó thực sự có hiệu lực. Câu hỏi «có rơi không» khi quạt treo trên đầu công nhân, cùng bảng tải theo từng model, được trả lời riêng ở bài quạt trần công nghiệp có an toàn khi treo trên đầu công nhân không.
Tiến độ thi công và cách lắp mà không phải dừng sản xuất
Câu hỏi khách hàng B2B hỏi nhiều thứ hai, sau giá, luôn là: "Lắp có phải dừng chuyền không?" Câu trả lời trong đa số trường hợp là không, nhưng nó không tự nhiên xảy ra — nó là kết quả của việc lập kế hoạch trước.
- Đơn 1–4 quạt: 1–2 ngày thi công, tính từ khi thiết bị và phương tiện tiếp cận đã có mặt tại xưởng.
- Đơn nhiều quạt: chia thành các cụm và thi công cuốn chiếu theo khu. Mỗi thời điểm chỉ một khu bị quây rào; các khu còn lại chạy bình thường. Tiến độ tổng được lập theo số cụm và ghi vào hợp đồng.
- Khung giờ linh hoạt: ngoài giờ hành chính, giờ nghỉ giữa ca, ca đêm hoặc cuối tuần — chọn theo lịch sản xuất của nhà máy chứ không theo lịch của đội thi công.
- Điều kiện để làm ngoài giờ: nhà máy bố trí thủ tục ra vào ngoài giờ, có người trực phía nhà máy (thường là tổ điện hoặc bảo vệ), và có nguồn chiếu sáng tạm đủ cho khu vực thi công. Ba điều kiện này được thống nhất từ khi ký hợp đồng, không để tới hôm thi công mới phát hiện thiếu.
- Khoảng cắt điện duy nhất là lúc đấu nguồn vào tủ: chỉ cắt nhánh liên quan, thời gian ngắn, đặt vào giờ nghỉ ca theo thỏa thuận với tổ điện nhà máy.
Một lưu ý thực tế: hạng mục làm chậm tiến độ nhiều nhất thường không phải bản thân việc lắp quạt, mà là chờ gia cường kết cấu hoặc chờ kéo tuyến điện mới. Cả hai đều được phát hiện ngay ở bước khảo sát — thêm một lý do để không bỏ qua bước 1.
Bàn giao bằng số đo, không bằng lời hứa
Đây là phần hầu như chưa có nhà cung cấp nào ở Việt Nam viết ra. Nghiệm thu quạt trần công nghiệp không phải là "bật lên thấy quay là xong" — mỗi hạng mục dưới đây có cách kiểm và tiêu chí đạt rõ ràng, và kết quả được ghi vào biên bản có chữ ký hai bên.
Danh mục gồm 12 hạng mục chia bốn nhóm — cơ khí (lực siết bu-lông, khung gá, chốt khóa kép, cáp an toàn), vận hành (chiều quay, rung, độ ồn ≤40 dB, tốc độ gió tại sàn), điện (dòng – điện áp từng pha, tiếp địa – aptomat riêng) và hình học – hoàn trả mặt bằng — mỗi hạng mục có cách kiểm và tiêu chí đạt. Bảng đầy đủ 12 hạng mục là tiêu chuẩn kỹ thuật của MEILILE, đăng tại cách lắp đặt quạt trần công nghiệp: tiêu chuẩn nghiệm thu; trang này chỉ nói MEILILE đo những gì và bàn giao những gì.
Chỉ số ồn và tốc độ gió đo tại hiện trường luôn chịu ảnh hưởng của ồn nền và luồng gió sẵn có trong xưởng; biên bản ghi cả điều kiện đo để hai bên đối chiếu về sau.
Hồ sơ bàn giao — tám thứ khách hàng nhận được khi ký nghiệm thu
Bộ phận mua hàng, kỹ thuật và EHS của nhà máy đều cần giấy tờ, không chỉ cần chiếc quạt. MEILILE bàn giao đủ tám hạng mục:
- Biên bản nghiệm thu theo danh mục ở trên, có chữ ký hai bên.
- Biên bản lực siết ghi từng vị trí bu-lông đã siết và đã đánh dấu chống nới lỏng.
- Phiếu đo độ ồn, tốc độ gió tại sàn, dòng điện và điện áp từng pha.
- Bản vẽ hoàn công vị trí quạt, cao độ treo, tuyến điện và vị trí tủ biến tần — dùng lại được cho mọi lần bảo trì và cải tạo sau này.
- Tài liệu vận hành quạt và bộ điều khiển biến tần, kèm bảng mã lỗi cơ bản để tổ điện tự xử lý các tình huống thông thường.
- Phiếu kích hoạt bảo hành theo số máy — hồ sơ mỗi quạt được lưu theo số máy nên khi gọi bảo hành không phải đi tìm lại giấy tờ.
- Lịch bảo trì định kỳ, bao gồm mốc bảo trì lần đầu tính theo môi trường xưởng của bạn.
- Danh sách đầu mối hỗ trợ: hotline/Zalo kỹ thuật và văn phòng phụ trách khu vực (Bình Dương cho miền Nam, Bắc Ninh cho miền Bắc).
Kèm theo là một buổi hướng dẫn tại chỗ cho tổ điện – bảo trì của nhà máy: cách chạy và dừng đúng trình tự, ý nghĩa các mức tốc độ, đọc mã lỗi trên màn hình biến tần, những gì tổ nội bộ được làm và những gì phải gọi kỹ thuật. Sau đó, việc chăm quạt chuyển sang chế độ bảo trì định kỳ — xem bảo trì bảo dưỡng quạt trần công nghiệp: lắp xong ai chăm.
Sáu lỗi thi công thường gặp — bắt điểm treo vào xà gồ hoặc tôn mái, chọn sai vị trí, bố trí quá dày, treo sát trần thiếu khoảng hút gió, nguồn điện thiếu, siết không đủ lực và thiếu cáp an toàn — cùng dấu hiệu nhận biết sau khi chạy và cách phòng ngừa ở đúng bước được viết đầy đủ tại cách lắp đặt quạt trần công nghiệp: sáu lỗi hay gặp. Trước khi chọn đơn vị thi công, đọc bảng đó đáng giá hơn đọc mười lời quảng cáo.

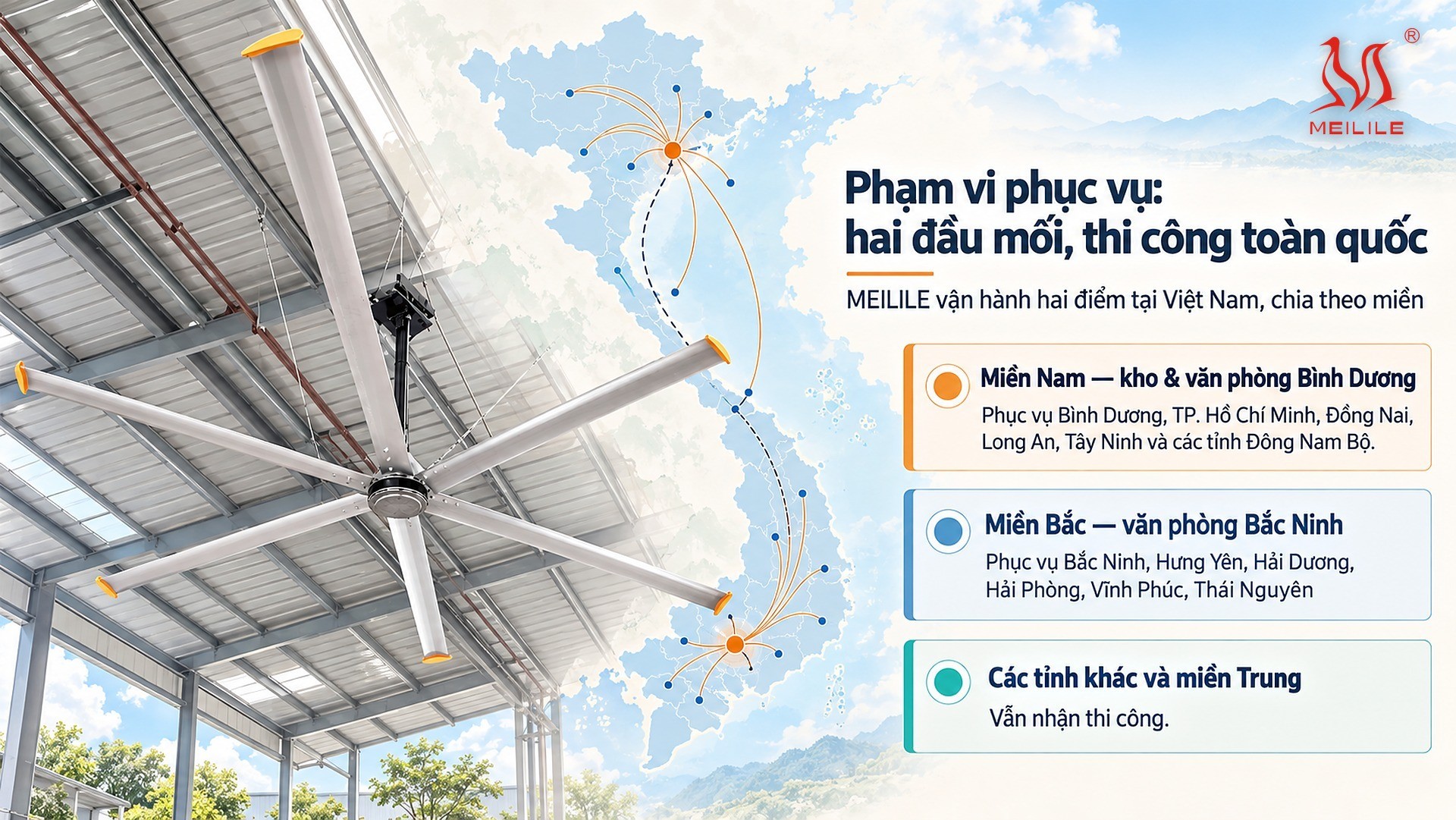

Phạm vi phục vụ: hai đầu mối, thi công toàn quốc
MEILILE vận hành hai điểm tại Việt Nam, chia theo miền để rút ngắn thời gian có mặt cho cả thi công lẫn bảo hành về sau:
- Miền Nam — kho & văn phòng Bình Dương (Số 37, Đường N3, KDC Phú Hồng Lộc, Phường Thuận Giao, TP. Hồ Chí Minh). Phục vụ Bình Dương, TP. Hồ Chí Minh, Đồng Nai, Long An, Tây Ninh và các tỉnh Đông Nam Bộ. Xem thêm trang khu vực: quạt công nghiệp Bình Dương.
- Miền Bắc — văn phòng Bắc Ninh (phường Vũ Ninh, tỉnh Bắc Ninh). Phục vụ Bắc Ninh, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc, Thái Nguyên và các khu công nghiệp lân cận. Xem thêm trang khu vực: quạt công nghiệp Bắc Ninh.
- Các tỉnh khác và miền Trung: vẫn nhận thi công. Chi phí đi lại và lưu trú của đội được tách thành dòng riêng trong báo giá, báo trước chứ không phát sinh sau. Với các dự án ở xa, MEILILE thường gộp lịch theo cụm để chia sẻ chi phí di chuyển giữa nhiều công trình gần nhau.
Vì linh kiện thay thế và kỹ thuật viên có sẵn tại Việt Nam ở cả hai miền, phần hậu mãi sau thi công không phải chờ nhập từ nước ngoài — đây cũng là lý do MEILILE ưu tiên thi công cho thiết bị do chính mình cung cấp: cùng một đội chịu trách nhiệm từ lúc lắp tới suốt vòng đời quạt.
Chi phí thi công lắp đặt phụ thuộc vào những gì
MEILILE báo giá trọn gói theo hồ sơ thực tế của từng nhà xưởng thay vì niêm yết một con số cứng cho mọi công trình, đơn giản vì hai xưởng cùng 1.000 m² có thể chênh nhau rất nhiều về khối lượng thi công. Điều MEILILE làm được là nói rõ chi phí thi công được cấu thành từ đâu và yếu tố nào đẩy nó lên — để bạn đọc bất kỳ báo giá nào, kể cả của đơn vị khác, cũng biết mình đang trả tiền cho cái gì.
| Biến số | Mức ảnh hưởng | Vì sao |
|---|---|---|
| Số lượng quạt & cách phân bố | ●●●● | Nhiều quạt trong một cụm rẻ hơn nhiều so với cùng số quạt rải khắp xưởng, vì giàn giáo/xe nâng người chỉ phải di chuyển và định vị ít lần |
| Chiều cao treo & phương tiện tiếp cận | ●●●● | Trần 6 m dùng giàn giáo khác hẳn trần 12 m phải thuê xe nâng người hoặc xe cẩu; đây là hạng mục đội giá mạnh nhất sau số lượng |
| Kết cấu mái & mức gia cường | ●●●○ | Bắt trực tiếp vào vì kèo trùng vị trí là rẻ nhất; phải chế tạo khung phụ thép hoặc cấy neo hóa chất vào bê tông thì phát sinh vật tư và công |
| Hiện trạng hệ điện | ●●●○ | Có tủ và tuyến sẵn gần vị trí quạt thì rất nhẹ; phải kéo tuyến mới hàng chục mét, đi máng cáp và bổ sung tủ thì khối lượng phần điện tăng đáng kể |
| Điều kiện thi công | ●●○○ | Làm trong giờ hành chính rẻ hơn ca đêm/cuối tuần; xưởng đang vận hành, khu vực sạch hoặc yêu cầu EHS nghiêm ngặt làm giảm năng suất mỗi ca |
| Khoảng cách địa lý | ●●○○ | Quanh khu vực hai văn phòng TP. Hồ Chí Minh và Bắc Ninh, chi phí này gần như không đáng kể; tỉnh xa phát sinh chi phí đi lại và lưu trú của đội |
Mức ●●●● chỉ thể hiện tương quan giữa các yếu tố với nhau, không phải tỷ lệ phần trăm của giá. Con số thật chỉ có sau khảo sát — và khảo sát thì miễn phí.
Báo giá thi công của MEILILE bao gồm và không bao gồm những gì
Phần này quan trọng ngang với con số, vì hầu hết tranh cãi phát sinh giữa chừng đều nằm ở ranh giới phạm vi công việc:
- Đã bao gồm: khảo sát hiện trường và thiết kế phương án treo; nhân công lắp đặt cơ khí; vật tư liên kết tiêu chuẩn (bu-lông cường độ cao, bản mã, ke, thanh giằng); lắp đặt và cài đặt tủ biến tần; đấu nối từ điểm cấp nguồn đã được thống nhất tới quạt; chạy thử, đo kiểm và toàn bộ hồ sơ nghiệm thu; hướng dẫn vận hành; kích hoạt bảo hành.
- Tính thành dòng riêng (báo trước, không phát sinh sau): thuê xe nâng người hoặc xe cẩu khi chiều cao yêu cầu; chế tạo khung phụ thép gia cường; kéo tuyến điện mới vượt quá phạm vi thống nhất; chi phí đi lại – lưu trú với tỉnh xa; phụ phí thi công ca đêm hoặc ngày nghỉ theo yêu cầu của nhà máy.
- Không thuộc phạm vi: nâng cấp tủ phân phối tổng của nhà máy; di dời hệ thống ống gió, sprinkler, máng cáp hiện hữu (thuộc nhà thầu cơ điện của nhà máy); hồ sơ và thủ tục thẩm duyệt PCCC; cải tạo kết cấu mái do mái đã xuống cấp từ trước.
Muốn nắm sơ bộ mặt bằng giá thiết bị trước khi mời khảo sát, xem bảng giá quạt công nghiệp tham khảo. Muốn con số chính xác, gửi ba số dài × rộng × cao trần — kỹ sư trả lời model, số lượng, sơ đồ bố trí và báo giá trọn gói ngay trong giờ làm việc.
Hợp đồng, hóa đơn VAT và bảo hành sau lắp đặt
Toàn bộ giao dịch được thực hiện theo pháp nhân Việt Nam: CÔNG TY TNHH MỘT THÀNH VIÊN QUỐC TẾ MEILILE, mã số thuế 2301357092. Hợp đồng thi công lắp đặt, hóa đơn VAT và trách nhiệm bảo hành đều thuộc pháp nhân này, chịu sự điều chỉnh của pháp luật Việt Nam — không phải một thỏa thuận qua tin nhắn với người bán hàng ở nước ngoài. Bộ chứng từ này cũng là căn cứ để kế toán xác định nguyên giá, ghi nhận quạt là tài sản cố định hay công cụ dụng cụ rồi trích khấu hao hoặc phân bổ.
Hợp đồng ghi rõ tối thiểu sáu nhóm điều khoản: phạm vi công việc (bao gồm và không bao gồm, đúng như phần trên); tiến độ và mốc thi công; trách nhiệm an toàn của mỗi bên trong thời gian thi công tại mặt bằng nhà máy; danh mục và tiêu chí nghiệm thu; điều khoản bảo hành; và các mốc thanh toán gắn với mốc nghiệm thu.
Về bảo hành sau khi lắp đặt xong:
- Động cơ PMSM: bảo hành trọn đời đối với lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường. Không áp dụng cho hư hỏng do lắp đặt sai, sử dụng sai hoặc thiên tai.
- Bộ điều khiển biến tần: bảo hành trọn đời theo cùng điều kiện với động cơ; linh kiện chính hãng luôn sẵn tại Việt Nam, không phải chờ nhập từ nước ngoài.
- Kết cấu cơ khí (cánh, khung treo, thân quạt): hỗ trợ sửa chữa và thay linh kiện chính hãng trong suốt vòng đời sản phẩm.
- Hỗ trợ kỹ thuật trọn đời qua Zalo và hotline, phản hồi trong vòng 1 giờ trong giờ làm việc.
Hãy đọc kỹ dòng miễn trừ đầu tiên: lắp đặt sai thì không được bảo hành. Đó không phải một cái bẫy của nhà sản xuất — nó là thực tế kỹ thuật, vì phần lớn hỏng hóc động cơ và kết cấu trên quạt HVLS bắt nguồn từ khâu treo và khâu điện chứ không từ bản thân động cơ. Chính vì thế, việc chọn đúng đơn vị thi công là điều kiện để giữ được điều khoản bảo hành có giá trị nhất trên thị trường; sáu lỗi lắp đặt hay gặp — lỗi nào cũng rơi vào diện miễn trừ này — xem tại cách lắp đặt quạt trần công nghiệp. Chi tiết đầy đủ và bốn bước quy trình bảo hành xem tại chính sách bảo hành; các thắc mắc khác về sản phẩm xem trang hỏi đáp tổng hợp.
Thi công lắp đặt quạt trần công nghiệp — hỏi & đáp
Thi công lắp đặt quạt trần công nghiệp mất bao lâu?
Đơn 1–4 quạt thường lắp trong 1–2 ngày, tính từ lúc thiết bị và giàn giáo/xe nâng người đã có mặt tại xưởng. Đơn nhiều quạt được chia theo cụm và thi công cuốn chiếu từng khu. Thời gian chính xác chốt sau khảo sát, vì phụ thuộc chiều cao treo, mức gia cường kết cấu, độ dài tuyến điện phải kéo mới và khung giờ nhà máy cho phép làm việc trên cao.

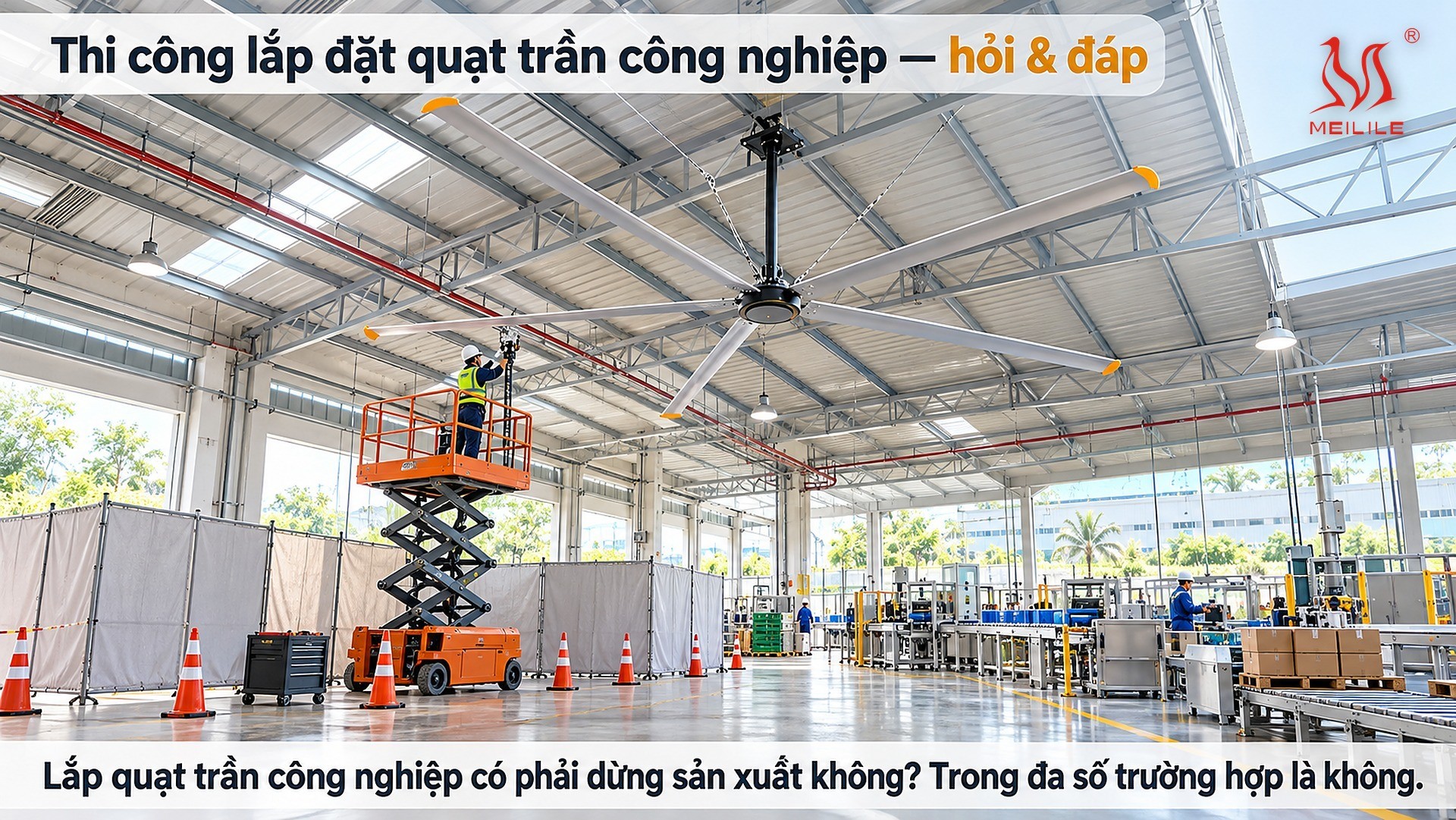

Lắp quạt trần công nghiệp có phải dừng sản xuất không?
Trong đa số trường hợp là không. Đội thi công MEILILE bố trí làm ngoài giờ, giờ nghỉ ca hoặc cuối tuần và thi công cuốn chiếu theo từng khu, chỉ quây rào an toàn phần diện tích ngay dưới vị trí lắp. Riêng công đoạn đấu nguồn vào tủ điện cần một khoảng cắt điện ngắn của nhánh liên quan — mốc này được thống nhất trước với tổ điện nhà máy và ghi vào kế hoạch thi công.
Nhà xưởng mái tôn khung thép có lắp được quạt trần công nghiệp không?
Lắp được, và đây là kiểu nhà xưởng phổ biến nhất mà MEILILE thi công. Nguyên tắc bắt buộc là điểm treo phải vào vì kèo chính hoặc khung phụ thép bắc qua hai vì kèo — tuyệt đối không bắt trực tiếp vào tôn mái hay xà gồ. Khi bước vì kèo không trùng vị trí quạt mong muốn, đội thi công chế tạo khung phụ để chuyển tải về hai vì kèo gần nhất; khung gá được thiết kế chịu tải tối thiểu gấp 6 lần trọng lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành).
Nhà xưởng đi thuê có lắp quạt trần công nghiệp được không?
Được, nhưng cần văn bản đồng ý của chủ nhà xưởng vì việc lắp có tác động tới kết cấu mái và hệ điện. Trường hợp hợp đồng thuê không cho can thiệp kết cấu, phương án thay thế và toàn bộ cây quyết định thuê/tự sở hữu đã được phân tích chi tiết trong bài lắp quạt trần công nghiệp có cần thẩm duyệt PCCC không.
Lắp quạt trần công nghiệp có phải xin thẩm duyệt PCCC không?
Tùy quy mô công trình và phạm vi hồ sơ đã thẩm duyệt trước đó — thuộc trách nhiệm của chủ đầu tư cùng đơn vị tư vấn PCCC; MEILILE không nhận làm đại diện xin thẩm duyệt PCCC, phần chúng tôi lo là tài liệu kỹ thuật, thông số điện và bản vẽ vị trí lắp. Câu trả lời đầy đủ theo quy định hiện hành: lắp quạt trần công nghiệp có cần thẩm duyệt PCCC không.
Tôi mua quạt của hãng khác, MEILILE có nhận thi công lắp đặt không?
MEILILE tập trung thi công cho thiết bị do MEILILE cung cấp, vì phương án treo, bảng lực siết và hệ chống rơi được thiết kế theo từng model. Với quạt của hãng khác, đội kỹ thuật chỉ nhận khi có đầy đủ tài liệu lắp đặt gốc của nhà sản xuất và phạm vi trách nhiệm được ghi rõ trong hợp đồng; phần bảo hành thiết bị vẫn thuộc về hãng bán quạt, MEILILE chỉ chịu trách nhiệm phần công lắp đặt.
MEILILE thi công lắp đặt được ở những tỉnh nào?
MEILILE có hai đầu mối: kho và văn phòng Bình Dương (TP. Hồ Chí Minh) phục vụ miền Nam — Bình Dương, TP. Hồ Chí Minh, Đồng Nai, Long An, Tây Ninh; văn phòng Bắc Ninh phục vụ miền Bắc — Bắc Ninh, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc, Thái Nguyên. Các tỉnh xa hơn và miền Trung vẫn nhận thi công, chi phí đi lại – lưu trú của đội được tách riêng và báo trước trong báo giá.
Lắp đặt xong thì ai bảo hành và bảo hành những gì?
Pháp nhân CÔNG TY TNHH MỘT THÀNH VIÊN QUỐC TẾ MEILILE (MST 2301357092) chịu trách nhiệm bảo hành theo pháp luật Việt Nam. Cả động cơ PMSM và bộ điều khiển biến tần đều được bảo hành trọn đời đối với lỗi vật liệu và lỗi sản xuất; không áp dụng cho hư hỏng do lắp đặt sai, sử dụng sai hoặc thiên tai. Chính vì điều khoản miễn trừ "lắp đặt sai", việc thi công đúng kỹ thuật ngay từ đầu là điều kiện để bảo hành có hiệu lực.
