Quạt trần cho trường học: phòng học không lắp quạt HVLS. Theo TCVN 8793:2011 (còn hiệu lực tại ngày 08/10/2026), phòng học tiểu học cao 3,30–3,60 m; DF-30 (Ø3,0 m) cần trần tối thiểu 3,4 m mới lắp vừa. Cánh cách sàn 3,0 m cho người đứng cần điểm treo cao từ 3,7 m. Phòng học dùng quạt trần dân dụng, loại MEILILE không bán. Quạt trần công nghiệp dành cho nhà đa năng, nhà ăn, hội trường đủ cao và sân có mái che không hứng mưa.
Người hỏi về quạt trần trường học thường là ban giám hiệu, bộ phận cơ sở vật chất, cơ quan quản lý giáo dục khi lập danh mục mua sắm, hoặc nhà thầu cơ điện đang làm hồ sơ cho một công trình trường. Cách chia quen thuộc (phòng học dùng quạt dân dụng, không gian lớn dùng quạt HVLS) chưa có con số để người làm hồ sơ kiểm lại: trường gồm nhiều loại công trình, mỗi loại có chiều cao riêng trong tiêu chuẩn thiết kế, và một chiếc quạt đường kính từ 3,0 m trở lên treo trên chỗ học sinh đứng còn kéo theo chuyện cánh cách sàn bao nhiêu, điểm treo chịu bao nhiêu kg, tủ điều khiển đặt ở đâu và quạt chạy thế nào trong tiết thể dục. Bài này đi theo từng loại công trình trong trường: chiều cao theo tiêu chuẩn thiết kế hiện hành, có lắp quạt trần HVLS hay không, nếu lắp thì chọn theo gì, rồi tới các việc phải làm khi học sinh ở bên dưới quạt. Số liệu quạt lấy từ bảng thông số dòng DF và công cụ chọn quạt trần HVLS của MEILILE; các ví dụ chiều cao là kết quả chạy trực tiếp công cụ đó.
Chiều cao các công trình trong trường theo tiêu chuẩn thiết kế hiện hành
Trên trang tra cứu tiêu chuẩn xây dựng tieuchuanxaydung.vsqi.gov.vn, các tiêu chuẩn thiết kế trường học ban hành năm 2011 đều đang ghi trạng thái còn hiệu lực, và chưa có bản thay thế nào được công bố. Các con số dưới đây chép từ nguyên văn. Hai tiêu chuẩn đầu dùng chiều cao thông thủy, mà chú thích Bảng 1 định nghĩa là chiều cao tính từ sàn đến trần đã hoàn thiện; cũng chú thích đó cho phép lấy theo chiều cao từ sàn tới sàn với diện tích hạn chế.
- TCVN 8793:2011 Trường tiểu học – Yêu cầu thiết kế (công bố theo Quyết định 2585/QĐ-BKHCN ngày 23/08/2011; còn hiệu lực tại ngày 08/10/2026). Bảng 1 ở mục 5.1.7 ghi chiều cao 3,30–3,60 m cho các phòng khối học, khối hành chính quản trị và khối phục vụ sinh hoạt; nhà ăn thuộc khối phục vụ sinh hoạt (mục 5.7.2). Các phòng khối phục vụ học tập cao 3,60–3,90 m; theo mục 5.3.1, khối này gồm cả phòng giáo dục rèn luyện thể chất hoặc nhà đa năng. Riêng chú thích 1 của mục 5.3.3 viết nhà đa năng cần có kích thước sàn tập 12 × 24 m hoặc 18 × 30 m (nếu có đủ diện tích) và chiều cao trên 7 m, tạo không gian thoáng cho việc tập luyện thể dục thể thao và các sinh hoạt tập thể; cũng mục 5.3.3 ghi trong nhà đa năng cần thiết kế một sân khấu cao 0,75–0,9 m tính từ mặt sàn.
- TCVN 3907:2011 Trường mầm non – Yêu cầu thiết kế (cùng Quyết định 2585/QĐ-BKHCN; còn hiệu lực tại ngày 08/10/2026). Bảng 1 ở mục 5.1.2 ghi 3,30 m cho các phòng nhóm trẻ, lớp mẫu giáo và phòng tổ chức ăn; các phòng phục vụ học tập cao 3,60–3,90 m; theo mục 5.3.1, khối này gồm phòng giáo dục thể chất, phòng giáo dục nghệ thuật hoặc phòng đa chức năng.
- Phòng học bộ môn: theo Quy định phòng học bộ môn ban hành kèm theo Thông tư 14/2020/TT-BGDĐT, được sửa đổi bởi Thông tư 14/2025/TT-BGDĐT (hiệu lực từ 02/09/2025; văn bản hợp nhất 04/VBHN-BGDĐT), điểm c khoản 2 Điều 5 ghi chiều cao tính từ nền hoặc sàn tới trần từ 3,30 m trở lên; trường hợp dùng nền, sàn giả để bố trí ngầm hệ thống kỹ thuật thì không nhỏ hơn 2,80 m (văn bản hiện hành tại ngày 08/10/2026).
- Trường THCS, THPT: TCVN 8794:2011 là tiêu chuẩn thiết kế riêng cho trường trung học (còn hiệu lực tại ngày 08/10/2026). Bài này không trích chiều cao từ tiêu chuẩn đó; chiều cao từng hạng mục lấy theo hồ sơ thiết kế của công trình.
- Nhà thể thao độc lập trong khuôn viên trường thiết kế theo TCVN 4529:2012 Công trình thể thao – Nhà thể thao – Tiêu chuẩn thiết kế (còn hiệu lực tại ngày 08/10/2026); chiều cao cụ thể lấy theo hồ sơ thiết kế của công trình.
Hai điểm cần đọc đúng. Một, các con số 3,30–3,60 m và 3,60–3,90 m trong TCVN 8793:2011 là khoảng chiều cao, không phải mức tối thiểu; còn con số trên 7 m của nhà đa năng nằm trong chú thích và dùng chữ “cần”, không phải mức bắt buộc, nên nhà đa năng thực tế của từng trường vẫn phải đo. Hai, ba văn bản nói thẳng tới quạt. TCVN 8793:2011 mục 6.3.3 ghi phòng học cần bố trí hệ thống thông gió nhân tạo như quạt trần, quạt thông gió, và mục 6.2.18 ghi khi lắp đặt bóng đèn và quạt trần không được làm ảnh hưởng tới độ rọi; TCVN 3907:2011 mục 6.3.3 có câu tương tự về quạt trần, quạt thông gió; Thông tư 13/2020/TT-BGDĐT, được sửa đổi bởi Thông tư 23/2024/TT-BGDĐT, yêu cầu phòng học có hệ thống quạt (văn bản hiện hành tại ngày 08/10/2026). “Quạt trần” trong các văn bản này là quạt trần thông thường của phòng học, không phải quạt trần công nghiệp HVLS, và không văn bản nào cấm hay yêu cầu lắp quạt HVLS trong phòng học. Việc phòng học không lắp quạt HVLS là khuyến nghị kỹ thuật của MEILILE, dựa trên chiều cao ở các mục dưới.
Bảng phân luồng quạt trần trường học: loại công trình, chiều cao theo tiêu chuẩn và có lắp quạt HVLS không
Bảng dưới gom các loại công trình hay có trong một trường mầm non, tiểu học, THCS hoặc THPT. Cột chiều cao chép từ tiêu chuẩn, quy định ở mục trên; chỗ nào tiêu chuẩn không ghi số hoặc bài này không trích, cột ghi “theo hồ sơ thiết kế”. Cột thứ ba trả lời câu hỏi có lắp quạt trần HVLS dòng DF hay không, theo mốc cánh cách sàn 3,0 m giải thích ở mục kế tiếp.
| Loại công trình trong trường | Chiều cao theo tiêu chuẩn, quy định | Có lắp quạt HVLS không | Chọn gì |
|---|---|---|---|
| Phòng học tiểu học | 3,30–3,60 m (TCVN 8793:2011, Bảng 1) | Không | Quạt trần dân dụng hoặc quạt treo tường theo hồ sơ thiết kế |
| Phòng nhóm trẻ, lớp mẫu giáo | 3,30 m (TCVN 3907:2011, Bảng 1) | Không | Như phòng học |
| Phòng học bộ môn | Từ 3,30 m; không nhỏ hơn 2,80 m khi dùng nền, sàn giả (Thông tư 14/2020/TT-BGDĐT, đã sửa đổi) | Không | Như phòng học |
| Phòng học THCS, THPT | Theo hồ sơ thiết kế (TCVN 8794:2011) | Không | Như phòng học |
| Phòng thể chất, phòng đa chức năng trong khối phục vụ học tập | 3,60–3,90 m (TCVN 8793:2011; TCVN 3907:2011) | Chỉ khi điểm treo cao từ 3,7 m (phần trên sân khấu tính từ mặt sân khấu) và không chơi bóng | Xét khi khảo sát; có tung, ném, đập bóng thì không lắp quạt DF |
| Nhà đa năng trường tiểu học | 3,60–3,90 m (TCVN 8793:2011, Bảng 1 và mục 5.3.1); chú thích 1 mục 5.3.3 ghi cần trên 7 m, sàn tập 12 × 24 m hoặc 18 × 30 m (nếu có đủ diện tích) | Có, khi điểm treo đo thực tế cao từ 3,7 m (phần trên sân khấu tính từ mặt sân khấu) | Quạt trần HVLS dòng DF theo chiều cao tới điểm treo và cạnh ngắn; tiết có bóng giảm tốc hoặc tắt |
| Nhà đa năng, nhà thể chất THCS, THPT; nhà thể thao | Theo hồ sơ thiết kế (TCVN 8794:2011; TCVN 4529:2012) | Có, khi điểm treo cao từ 3,7 m (phần trên sân khấu tính từ mặt sân khấu) | Quạt trần HVLS dòng DF; tiết có bóng giảm tốc hoặc tắt |
| Nhà ăn | 3,30–3,60 m (TCVN 8793:2011); 3,30 m (TCVN 3907:2011) | Không, trừ nhà ăn riêng có điểm treo cao từ 3,7 m | Như phòng học; nhà ăn đủ cao thì quạt DF |
| Sân có mái che | Theo hồ sơ thiết kế | Có, ở phần không hứng mưa và điểm treo cao từ 3,7 m | Quạt DF ở phần mái không hứng mưa; chỗ mưa tạt dùng YF Type A hoặc Type B |
| Hội trường | Theo hồ sơ thiết kế | Có, khi điểm treo cao từ 3,7 m (phần trên sân khấu tính từ mặt sân khấu) | Quạt DF; điểm treo theo kết cấu mái như bài nhà thờ, hội trường |
Ba hàng cần đọc kỹ là phòng thể chất, nhà đa năng trường tiểu học và nhà ăn. Phòng thể chất và nhà đa năng xây theo Bảng 1 của TCVN 8793:2011, cao 3,60–3,90 m, nằm ngay sát mốc: từ 3,7 m tới điểm treo thì cánh đạt 3,0 m, dưới mức đó thì không; mức trên 7 m trong chú thích là điều tiêu chuẩn ghi “cần”, nên nhà đa năng thực tế vẫn phải đo. Nhà ăn thiết kế theo khối phục vụ sinh hoạt có cùng chiều cao với phòng học, nên chỉ nhà ăn xây cao hơn mới đủ điều kiện lắp quạt trần công nghiệp. Với mọi hàng ghi “theo hồ sơ thiết kế”, con số quyết định là chiều cao tới điểm treo đo thực tế tại công trình, không phải tên gọi của công trình.

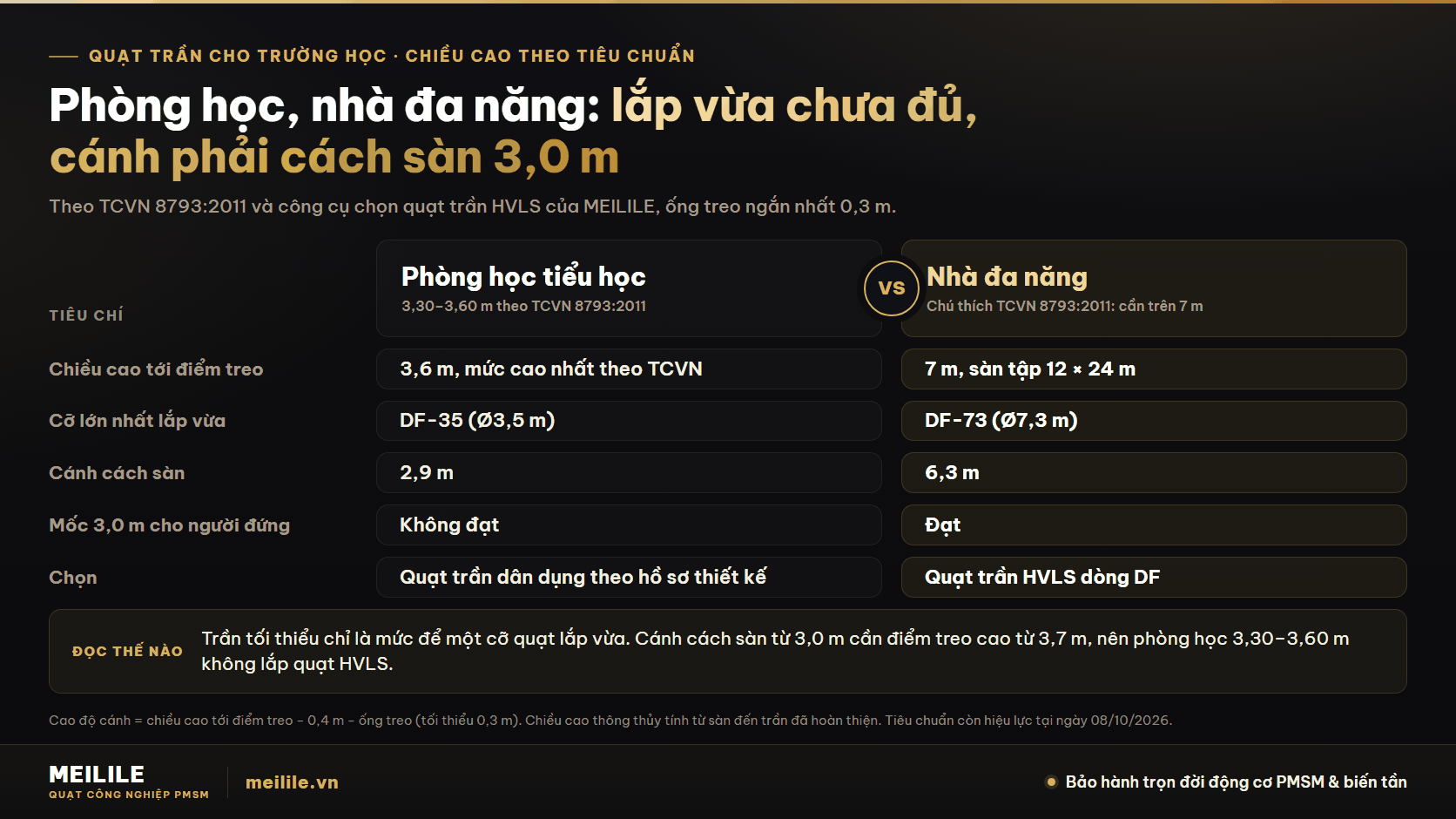

Vì sao phòng học không lắp quạt HVLS: lắp vừa và cánh cách sàn 3,0 m là hai điều kiện khác nhau
Lý do nằm ở hai điều kiện của quạt trần DF mà người lập hồ sơ hay gộp làm một. Điều kiện thứ nhất là trần tối thiểu để lắp vừa từng cỡ: theo công cụ chọn quạt trần HVLS của MEILILE, DF-30 (Ø3,0 m) cần 3,4 m, DF-35 cần 3,6 m, DF-40 cần 3,8 m, và cỡ lớn nhất DF-73 (Ø7,3 m) cần 6,0 m. Dưới 3,4 m công cụ không đưa ra phương án quạt trần nào. Phòng nhóm trẻ, lớp mẫu giáo cao 3,30 m theo TCVN 3907:2011 (còn hiệu lực tại ngày 08/10/2026) đã không qua được ngay điều kiện này.
Điều kiện thứ hai là cánh cách sàn, và đây là chuyện khác hẳn. Công cụ tính cao độ cánh bằng một phép trừ: cao độ cánh = chiều cao tới điểm treo − 0,4 m − chiều dài ống treo. Con số 0,4 m là khoảng cố định từ điểm treo kết cấu xuống mặt phẳng cánh; ống treo không ngắn hơn 0,3 m. Như vậy cánh luôn nằm thấp hơn điểm treo ít nhất 0,7 m. Ở khu có người đứng hoặc đi lại, cánh cần cách sàn từ 3,0 m, nên điểm treo phải cao từ 3,7 m. Bảng dưới là kết quả chạy công cụ ở các mức chiều cao quanh khoảng của phòng học. Bảng coi chiều cao thông thủy trong tiêu chuẩn là chiều cao tới điểm treo, tức phòng không có trần treo và điểm treo nằm ở mặt dưới sàn hoặc dầm bê tông. Phòng có trần treo thì điểm treo nằm trên lớp trần, nhưng cánh quạt vẫn phải nằm dưới mặt trần hoàn thiện.
| Chiều cao tới điểm treo | Cỡ lớn nhất lắp vừa (chỉ xét chiều cao) | Ống treo | Cánh cách sàn | Đạt mốc 3,0 m cho người đứng |
|---|---|---|---|---|
| 3,30 m | Không lắp vừa cỡ nào (dưới 3,4 m) | Không áp dụng | Không áp dụng | Không |
| 3,40 m | DF-30 (Ø3,0 m) | 0,3 m | 2,7 m | Không |
| 3,50 m | DF-30 (Ø3,0 m) | 0,3 m | 2,8 m | Không |
| 3,60 m | DF-35 (Ø3,5 m) | 0,3 m | 2,9 m | Không |
| 3,70 m | DF-35 (Ø3,5 m) | 0,3 m | 3,0 m | Có |
| 3,80 m | DF-40 (Ø4,0 m) | 0,3 m | 3,1 m | Có |
| 3,90 m | DF-40 (Ø4,0 m) | 0,3 m | 3,2 m | Có |
Đọc bảng theo khoảng của TCVN 8793:2011: phòng học tiểu học cao 3,30–3,60 m thì ở đầu dưới không lắp vừa cỡ nào, ở đầu trên lắp vừa DF-35 nhưng cánh chỉ cách sàn khoảng 2,9 m. Không có mức nào trong khoảng đó đưa được cánh lên 3,0 m. Công cụ coi 2,5 m là mức cảnh báo thấp nhất, dưới 2,5 m thì không lắp quạt trần; MEILILE không dùng con số 2,5 m làm mốc thiết kế ở nơi học sinh đứng lên, đi lại và giơ tay trong giờ học. Phòng học bộ môn, quy định từ 3,30 m trở lên, cũng đọc theo cùng bảng này; nếu phòng thực tế cao hơn, hai lý do ở đoạn sau vẫn giữ nguyên.
Ngoài chiều cao còn hai lý do khác. Mục 6.2.18 của TCVN 8793:2011 yêu cầu bóng đèn và quạt trần lắp đặt không làm ảnh hưởng tới độ rọi. Theo đánh giá kỹ thuật của MEILILE, đèn nằm ngay phía trên mặt phẳng cánh sẽ tạo bóng nhấp nháy dưới sàn mỗi lần cánh quét qua, và với quạt đường kính từ 3,0 m trở lên trong một phòng học có đèn bố trí đều trên trần, vùng cánh quét rất khó tránh hết các vị trí đèn. Và quạt HVLS được thiết kế để đẩy một khối khí lớn trong không gian rộng; ở phòng học, việc làm mát từng dãy bàn là việc của quạt trần dân dụng hoặc quạt treo tường do hồ sơ thiết kế quy định.
Vì vậy MEILILE không lắp quạt HVLS cho phòng học, kể cả phòng học cũ có trần cao hơn khoảng tiêu chuẩn, và không đưa quạt trần DF vào phương án cho phòng học. MEILILE cũng không bán quạt trần dân dụng, nên bài này không đề xuất model hay thương hiệu nào cho phòng học; số lượng và loại quạt phòng học theo hồ sơ thiết kế của công trình.
Nhà đa năng, nhà thể chất: chọn cỡ quạt theo chiều cao tới điểm treo và cạnh ngắn của gian
Đây là nhóm công trình cần quạt trần công nghiệp khi đủ chiều cao. Với trường tiểu học, TCVN 8793:2011 (còn hiệu lực tại ngày 08/10/2026) xếp nhà đa năng vào khối phục vụ học tập cao 3,60–3,90 m, còn chú thích 1 mục 5.3.3 ghi nhà đa năng cần sàn tập 12 × 24 m hoặc 18 × 30 m (nếu có đủ diện tích) và chiều cao trên 7 m; với trường THCS, THPT và nhà thể thao độc lập, chiều cao lấy theo hồ sơ thiết kế. Cách chọn quạt giống mọi không gian lớn khác, nên bài này chỉ nhắc ba quy tắc của công cụ chọn quạt trần HVLS và chạy ví dụ, không giảng lại phần chọn đường kính (đã có ở bài chọn đường kính theo diện tích và trang quạt trần công nghiệp).
- Chiều cao tới điểm treo quyết định cỡ lớn nhất lắp vừa và cao độ cánh. Đo từ sàn tới đáy vì kèo hoặc mặt dưới dầm tại đúng vị trí treo, không đo tới đỉnh mái.
- Cạnh ngắn của gian giới hạn đường kính: công cụ ưu tiên đường kính lớn nhất vừa chiều cao và nhỏ hơn cạnh ngắn ít nhất 1,0 m; không có cỡ nào như vậy thì nới xuống 0,5 m. Muốn dùng DF-73 (Ø7,3 m) theo quy tắc đầu, cạnh ngắn phải từ 8,3 m.
- Diện tích quyết định số lượng quạt. Diện tích phủ mỗi quạt là giá trị tham khảo kỹ thuật của MEILILE; số lượng quạt thực tế do khảo sát hiện trường quyết định.
Bảng dưới là kết quả chạy công cụ chọn quạt trần HVLS với mục đích sử dụng “Nhà thi đấu / gym”, khung thép. Hai kích thước sàn tập lấy từ chú thích của TCVN 8793:2011; các chiều cao 9 m và 4,5 m là ví dụ minh họa (9 m cho nhà đa năng cao hơn mức trên 7 m, 4,5 m cho một phòng tập thấp), không phải số của tiêu chuẩn.
| Sàn tập (dài × rộng) | Chiều cao tới điểm treo | Model do công cụ chọn | Ống treo | Cánh cách sàn | Tải thiết kế điểm treo | Điện áp | Số quạt công cụ đề xuất |
|---|---|---|---|---|---|---|---|
| 24 × 12 m (theo chú thích tiêu chuẩn) | 7 m | DF-73 (Ø7,3 m) | 0,3 m | 6,3 m | ≥660 kg | 380V | 1 |
| 30 × 18 m (theo chú thích tiêu chuẩn) | 7 m | DF-73 (Ø7,3 m) | 0,3 m | 6,3 m | ≥660 kg | 380V | 1 |
| 30 × 18 m (theo chú thích tiêu chuẩn) | 9 m | DF-73 (Ø7,3 m) | 0,3 m | 8,3 m | ≥660 kg | 380V | 1 |
| 20 × 15 m (ví dụ) | 4,5 m | DF-50 (Ø5,0 m) | 0,3 m | 3,8 m | ≥420 kg | 220V | 1 |
Ba điều đọc ra từ bảng. Thứ nhất, cả hai sàn tập theo chú thích tiêu chuẩn, ở 7 m và 9 m, đều dùng DF-73, khác nhau ở cao độ cánh (6,3 m và 8,3 m); công cụ đề xuất 1 quạt cho mỗi sàn tập, và số lượng thực tế vẫn chốt sau khảo sát. Cả hai cao độ cánh đều dưới mức treo hiệu quả tối đa 9,0 m của DF-73, nên ống treo 0,3 m là đủ. Gian cao từ 9,7 m trở lên thì cánh dừng ở 9,0 m và phần dư bù bằng ống treo dài hơn; từ 12 m trở lên dùng ống treo nối dài thì phải có giằng chống lắc trong hồ sơ thiết kế, như ở bài quạt trần nhà thờ, hội trường. Thứ hai, điện áp đi theo model: DF-73 và DF-65 chỉ có bản 380V ba pha, DF-60 có cả 380V và 220V, DF-50 trở xuống chỉ có bản 220V; trường chỉ có nguồn một pha tại nhà đa năng thì chỉ dùng được các model có bản 220V. Thứ ba, phòng tập thấp như ví dụ 4,5 m có cánh DF-50 ở 3,8 m, đạt mốc 3,0 m cho người đứng nhưng vẫn nằm trong tầm bóng bổng của bóng chuyền hay cầu lông.
Điều thứ ba cũng áp vào phòng thể chất cao 3,60–3,90 m trong khối phục vụ học tập. Từ 3,7 m tới điểm treo, cánh đạt 3,0–3,2 m, nhưng ở độ cao đó một quả bóng ném lên dễ chạm cánh. Luật USA Pickleball xếp trần, đèn và mọi vật khác ở quanh và phía trên sân vào nhóm vật cố định; luật không nêu tên quạt, nhưng theo cách đọc của MEILILE cánh quạt trần thuộc nhóm vật phía trên sân (xem bài quạt sân pickleball). Ở mọi chiều cao, cánh còn nằm trong tầm bóng bổng thì trong tiết có bóng giảm tốc hoặc tắt quạt phía trên khu sân; cánh chỉ cách sàn 3,0–3,2 m thì MEILILE không đề xuất lắp quạt trần DF cho phòng có tung, ném hay đập bóng. Phòng chỉ dùng cho tập thể dục, múa, sinh hoạt tập thể thì xét từng trường hợp khi khảo sát.
Nhà đa năng trường tiểu học còn có sân khấu: mục 5.3.3 của TCVN 8793:2011 ghi sân khấu cao 0,75–0,9 m tính từ mặt sàn. Phần cánh nằm phía trên sân khấu thì mốc 3,0 m tính từ mặt sân khấu, tức với sân khấu 0,9 m, điểm treo phía trên sân khấu cần cao từ khoảng 4,6 m tính từ mặt sàn. Ở ví dụ 4,5 m trong bảng, cánh DF-50 cách sàn 3,8 m nhưng chỉ cách mặt sân khấu 0,9 m khoảng 2,9 m, nên không treo quạt phía trên sân khấu ở chiều cao đó.
Nhà ăn bán trú: chỉ treo quạt trần công nghiệp khi điểm treo cao từ 3,7 m
Theo TCVN 8793:2011, nhà ăn thuộc khối phục vụ sinh hoạt, cao 3,30–3,60 m; theo TCVN 3907:2011, phòng tổ chức ăn của trường mầm non cao 3,30 m (cả hai còn hiệu lực tại ngày 08/10/2026). Đây đúng là khoảng chiều cao của phòng học ở mục trên, nên nhà ăn thiết kế theo các con số này được xử lý như phòng học: không lắp quạt trần DF.
Nhà ăn bán trú quy mô lớn đôi khi được xây thành một nhà riêng, khung thép mái tôn hoặc khung bê tông, với chiều cao theo hồ sơ thiết kế của công trình đó. Khi chiều cao tới điểm treo từ 3,7 m, nhà ăn đủ điều kiện lắp quạt trần công nghiệp và chọn cỡ theo ba quy tắc ở mục nhà đa năng. Có ba việc riêng của nhà ăn cần làm ở bước khảo sát. Một là rà vị trí đèn trên dãy bàn ăn, vì đèn ngay phía trên mặt phẳng cánh tạo bóng nhấp nháy dưới sàn. Hai là xác định giờ chạy theo bữa ăn: quạt DF điều tốc vô cấp qua tủ biến tần, nên có thể chạy nhanh khi học sinh vào ăn và giảm tốc lúc nghỉ trưa. Ba là khu bếp, khu chia suất ăn: nếu chỉ có người lớn đứng làm việc mà trần thấp, có thể cân nhắc quạt di động YF đặt ngoài lối đi của học sinh, thay cho quạt trần.
Điểm treo trong nhà ăn theo cùng quy tắc với mọi công trình: bắt vào vì kèo chính với khung thép (kẹp ôm bản cánh dưới của dầm thép, không hàn, không khoan phá), hoặc vào dầm, sàn bê tông dày từ 150 mm, cấp độ bền từ C25, bằng 4 bu-lông M16; không bắt vào tôn mái, xà gồ hay lớp trần trang trí. Hai cách bắt chuẩn có ở bài cách lắp đặt quạt trần công nghiệp.
Sân có mái che: treo quạt DF ở phần không hứng mưa
Sân có mái che (nhà có mái che dùng làm chỗ sinh hoạt, tập thể dục khi trời mưa nắng) không có chiều cao chung trong các văn bản trích ở trên, nên chiều cao lấy theo hồ sơ thiết kế của công trình. Quạt DF treo được ở đây khi đủ hai điều kiện: chiều cao tới điểm treo từ 3,7 m như mọi nơi có người đứng, và vị trí treo không hứng mưa.
Điều kiện thứ hai là điểm riêng của loại công trình này. MEILILE không công bố cấp IP cho dòng DF, nên quạt DF không lắp ở chỗ hứng mưa. Sân có mái che để hở một hoặc nhiều cạnh, và mưa tạt theo gió vào sâu bao nhiêu thì phải kiểm tra tại chỗ theo năm bước kiểm tra một vị trí có hứng mưa hay không. Phần lõi của mái, nơi kiểm tra cho thấy không hứng mưa, mới là chỗ treo quạt; điều kiện chi tiết cho hiên, mái che và sân có mái có ở bài quạt trần công nghiệp ngoài trời. Chỗ mưa còn tạt tới thì dùng quạt di động YF Type A hoặc Type B, che chắn hoặc đẩy quạt vào chỗ khô khi mưa lớn kéo dài, không để quạt dầm mưa, và đặt ngoài lối chạy của học sinh.
Sân có mái che của trường thường là khung thép mái tôn. Điểm treo khi đó bắt vào vì kèo chính bằng kẹp ôm bản cánh dưới; xà gồ chỉ chịu tải mái, không chịu tải treo động, và tôn mái không bao giờ là điểm treo. Nếu sân còn dùng để chơi bóng, các điều ở mục nhà đa năng về cánh nằm trong tầm bóng áp dụng y như trong nhà.
Hội trường của trường: chọn theo chiều cao treo và kết cấu mái
Hội trường của trường lấy chiều cao theo hồ sơ thiết kế của công trình. Phương án quạt cho hội trường chọn theo chiều cao tới điểm treo và loại kết cấu mái, số ghế không quyết định phương án; cách tìm điểm treo trên khung thép, bê tông, kèo gỗ và mái vòm, cùng các ví dụ chiều cao từ 5 m tới 15 m, có đầy đủ ở bài quạt trần công nghiệp cho nhà thờ, hội trường. Ở trường có thêm hai điều. Hội trường thường có sân khấu và bục, nên mốc cánh cách sàn 3,0 m tính từ mặt sân khấu ở phần cánh nằm phía trên sân khấu. Trong lễ, buổi họp phụ huynh hay hội diễn, người vận hành giảm tần số để quạt chạy chậm; trước buổi lễ, kiểm tra không có băng rôn, bóng bay hay dây cờ treo trong vùng cánh quét.

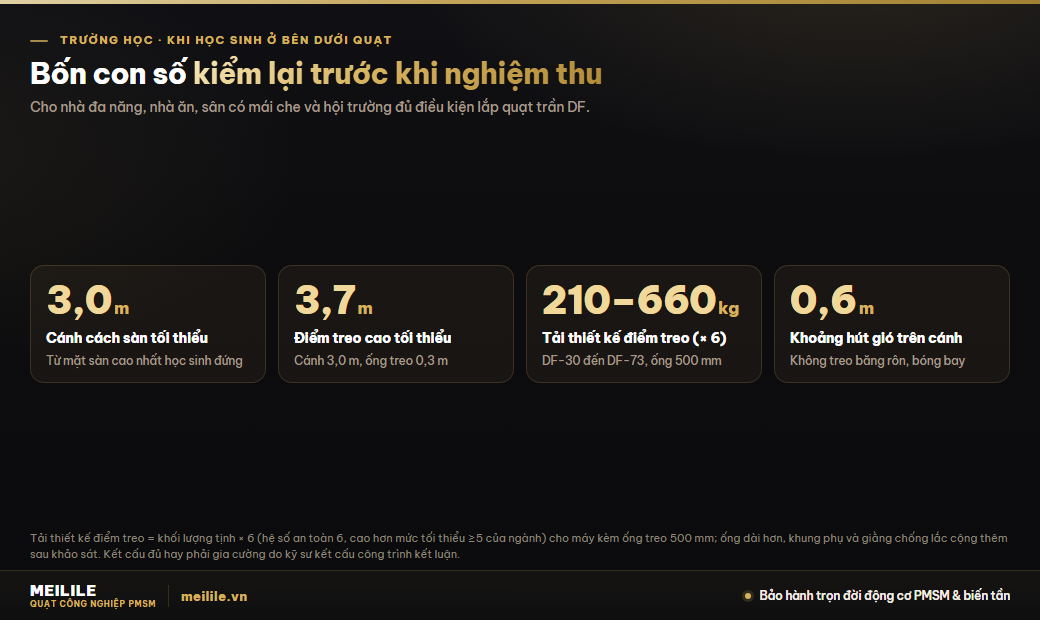

Khi học sinh ở bên dưới quạt: sáu việc về cánh, điểm treo, tủ biến tần và giờ chạy
Các việc dưới đây áp dụng cho mọi công trình trong trường đủ điều kiện lắp quạt trần DF. Hồ sơ thiết kế và kết luận của kỹ sư kết cấu công trình vẫn là căn cứ chính; danh mục này giúp bộ phận cơ sở vật chất kiểm lại phương án trước khi ký nghiệm thu.
- Cánh cách sàn từ 3,0 m, đo từ mặt sàn cao nhất mà học sinh đứng. Mốc 3,0 m là mức công cụ chọn quạt trần HVLS dùng cho khu có người đứng hoặc đi lại. Ở trường, MEILILE lấy mốc này cho toàn bộ gian, kể cả khán đài, sân khấu và bục; cánh nằm trên khán đài thì 3,0 m tính từ bậc cao nhất của khán đài dưới vùng cánh. Muốn đạt mốc này với ống treo ngắn nhất 0,3 m, điểm treo phải cao từ 3,7 m.
- Điểm treo chịu tải thiết kế bằng khối lượng tịnh × 6. Hệ số an toàn 6 cao hơn mức tối thiểu ≥5 của ngành. Khối lượng tịnh các model dòng DF (máy kèm ống treo 500 mm) từ 35 kg tới 110 kg, nên tải thiết kế từ 210 kg (DF-30) tới 660 kg (DF-73); ống treo dài hơn, khung phụ và giằng chống lắc được cộng thêm sau khảo sát. Điểm treo chỉ bắt vào vì kèo chính hoặc dầm bê tông, không vào tôn mái, xà gồ hay dầm đỡ ray cầu trục. Kết cấu đủ hay phải gia cường do kỹ sư kết cấu công trình kết luận; bảng tải từng model ở bảng tải điểm treo và trần tối thiểu.
- Đủ bốn lớp chống rơi trong biên bản nghiệm thu. Khung gá kết cấu; chốt khóa cơ khí kép giữa trục động cơ và mâm cánh; cáp an toàn dự phòng nối thân quạt với kết cấu mái, không nối vào chính khung gá; bảo vệ điện của biến tần, tự dừng quạt khi rung động bất thường, quá dòng hoặc mất pha. Mỗi lớp có một điều kiện mất hiệu lực, giải thích ở bài quạt trần công nghiệp có bị rơi không.
- Tủ biến tần ngoài tầm với của học sinh, đóng kín và khóa. Mỗi quạt DF có một tủ biến tần riêng, đặt rời trên cột hoặc tường trong tầm với người vận hành; khi nghiệm thu, quạt phải ngắt được bằng nút dừng tại chỗ. Ở trường, MEILILE khuyến nghị chọn vị trí mà người vận hành với tới còn học sinh thì không, giữ cửa tủ đóng kín, khóa lại và giao chìa cho người phụ trách cơ sở vật chất. Vị trí cụ thể chốt khi khảo sát, theo chiều dài cáp và sơ đồ đấu nối. Học sinh không vận hành tủ; khi tủ báo lỗi, chụp mã lỗi gửi kỹ thuật, không tự mở tủ. Các lưu ý khi làm việc gần tủ có ở bài biến tần quạt trần công nghiệp.
- Giờ chạy theo tiết học và sự kiện. Quạt trần DF điều tốc vô cấp qua tủ biến tần, tần số đặt có bước 0,01 Hz, nên không phải chọn giữa bật và tắt. Trong tiết cầu lông, bóng chuyền hay các môn có bóng bổng, giảm tốc độ hoặc tắt quạt phía trên khu sân; mức chạy chốt ngay tại sân rồi ghi lại tần số đã chốt, như cách làm ở bài quạt sân pickleball. Trước mỗi lần khởi động, vùng cánh quét phải trống: băng rôn, bóng bay, dây cờ treo cho lễ khai giảng hay hội diễn không được nằm trong vùng quét của cánh hay trong khoảng hút gió 0,6 m phía trên cánh.
- Bảo trì theo ba mốc, làm vào lúc không có học sinh. Kiểm tra nhìn và nghe hằng tháng; vệ sinh và siết lại bu-lông hệ treo mỗi 6 tháng; kiểm tra toàn diện mỗi 12 tháng. Mọi việc kiểm tra và vệ sinh chỉ làm khi quạt đã dừng hẳn và bộ điều khiển đã ngắt điện. MEILILE khuyến nghị xếp lịch vào ngày nghỉ hoặc kỳ nghỉ hè và quây khu bên dưới trong lúc làm; checklist từng hạng mục ở bài bảo trì bảo dưỡng quạt trần công nghiệp.
Hai con số trong danh mục hay bị viết lẫn vào nhau, nên tách riêng ở đây. Trần tối thiểu từ 3,4 m (DF-30) tới 6,0 m (DF-73) chỉ là mức để một cỡ quạt lắp vừa.
Cánh cách sàn 3,0 m là mức cho người đứng bên dưới, và nó cần điểm treo cao từ 3,7 m. Ở đúng trần 3,4 m, cánh DF-30 chỉ cách sàn khoảng 2,7 m. Một hồ sơ ghi “trần đủ để lắp DF-30” chưa trả lời câu hỏi cánh có cách sàn 3,0 m hay không; người duyệt hồ sơ cần thấy cả hai con số.
Chuẩn bị hồ sơ gì trước khi hỏi giá quạt trần trường học
Một yêu cầu báo giá cho trường nên đi theo từng hạng mục công trình, không gộp cả trường thành một con số. Những thứ sau giúp kỹ sư trả lời phương án sơ bộ ngay từ lần đầu:
- Danh sách hạng mục cần làm mát (nhà đa năng, nhà thể chất, nhà ăn, sân có mái che, hội trường) và với mỗi hạng mục ba kích thước: dài, rộng, chiều cao tới điểm treo thật. Nhập ba số đó vào công cụ chọn quạt trần HVLS để có model và cao độ cánh sơ bộ; ở mục đích sử dụng, chọn “Nhà thi đấu / gym” hoặc “Nhà xưởng / làm mát người” để công cụ cảnh báo theo mốc 3,0 m cho người đứng, không chọn các mục dành cho chỗ chỉ có người ngồi.
- Loại kết cấu mái và bản vẽ kết cấu nếu còn. Khung thép hay bê tông quyết định cách bắt điểm treo. Công trình cũ không còn hồ sơ vẫn khảo sát được, nhưng mất thêm thời gian đo đạc và kiểm tra thực tế.
- Nguồn điện tại từng hạng mục: một pha hay ba pha, vì DF-73 và DF-65 chỉ có bản 380V ba pha, DF-60 có cả 380V và 220V, DF-50 trở xuống chỉ có bản 220V.
- Hoạt động và giờ dùng: môn thể thao nào có bóng, lịch lễ và hội diễn, giờ ăn bán trú; kèm vị trí dự kiến đặt tủ biến tần.
- Vị trí đèn, loa, màn chiếu, đầu báo cháy và đầu phun chữa cháy tự động (sprinkler). Quạt lắp sau thì quạt né các hệ thống đã có. MEILILE cung cấp bản vẽ vị trí lắp cùng thông số thiết bị để đơn vị tư vấn PCCC của công trình đưa vào hồ sơ; MEILILE không nhận làm đại diện xin thẩm duyệt PCCC.
- Với sân có mái che: các cạnh để hở, hướng mưa tạt thường gặp, ảnh chụp mép mái.
Về giá: MEILILE không công bố giá quạt trần trường học trên website. Báo giá lập theo từng công trình sau khi có các thông tin trên, ghi model, số lượng, phụ kiện treo theo kết cấu và phần lắp đặt, kèm hóa đơn VAT đầy đủ. Kèm theo báo giá là bản vẽ bố trí và tải thiết kế điểm treo của từng vị trí, để kỹ sư kết cấu công trình xác nhận và để đơn vị lập hồ sơ đưa vào thiết kế hoặc dự toán. Phòng học không có trong báo giá quạt trần DF, theo lý do ở mục trên.
Câu hỏi thường gặp về quạt trần cho trường học
Phòng học có lắp quạt trần công nghiệp HVLS được không?
Không nên, và MEILILE không lắp quạt HVLS cho phòng học. Theo TCVN 8793:2011 (còn hiệu lực tại ngày 08/10/2026), phòng học tiểu học cao 3,30–3,60 m tính tới trần hoàn thiện; theo TCVN 3907:2011 (còn hiệu lực tại ngày 08/10/2026), phòng nhóm trẻ, lớp mẫu giáo cao 3,30 m. Cỡ nhỏ nhất dòng DF là DF-30 (Ø3,0 m), cần trần tối thiểu 3,4 m mới lắp vừa. Đó chỉ là điều kiện lắp vừa. Cao độ cánh bằng chiều cao tới điểm treo trừ 0,4 m và trừ ống treo tối thiểu 0,3 m, nên muốn cánh cách sàn 3,0 m ở khu có người đứng thì điểm treo phải cao từ 3,7 m; với điểm treo ở 3,6 m (phòng không có trần treo) cánh chỉ cách sàn khoảng 2,9 m. Phòng học dùng quạt trần dân dụng hoặc quạt treo tường theo hồ sơ thiết kế; MEILILE không bán quạt trần dân dụng.
Nhà đa năng của trường cao bao nhiêu thì lắp được quạt trần công nghiệp?
Tính theo chiều cao tới điểm treo, không theo tên công trình. Cánh cần cách sàn từ 3,0 m, nên điểm treo phải cao từ 3,7 m với ống treo ngắn nhất 0,3 m; phần cánh nằm phía trên sân khấu thì mốc 3,0 m tính từ mặt sân khấu. Cỡ quạt lớn nhất lắp vừa do trần tối thiểu của từng model quyết định, từ 3,4 m (DF-30) tới 6,0 m (DF-73); đó chỉ là mức để lắp vừa, không phải mức cho cánh cách sàn 3,0 m. Công cụ chọn quạt còn ưu tiên đường kính nhỏ hơn cạnh ngắn của gian ít nhất 1,0 m (không có cỡ nào như vậy thì nới xuống 0,5 m). TCVN 8793:2011 (còn hiệu lực tại ngày 08/10/2026) xếp nhà đa năng trường tiểu học vào khối phục vụ học tập cao 3,60–3,90 m, còn chú thích 1 mục 5.3.3 ghi nhà đa năng cần sàn tập 12 × 24 m hoặc 18 × 30 m (nếu có đủ diện tích) và chiều cao trên 7 m; với sàn tập đó cao 7 m tới điểm treo, công cụ chọn quạt trần HVLS của MEILILE đề xuất DF-73 (Ø7,3 m), ống treo 0,3 m, cánh cách sàn 6,3 m. Trường THCS, THPT lấy chiều cao theo hồ sơ thiết kế của công trình.
Nhà ăn bán trú của trường có cần quạt trần công nghiệp không?
Chỉ khi chiều cao tới điểm treo từ 3,7 m. TCVN 8793:2011 xếp nhà ăn vào khối phục vụ sinh hoạt, cao 3,30–3,60 m; TCVN 3907:2011 ghi phòng tổ chức ăn của trường mầm non cao 3,30 m (cả hai còn hiệu lực tại ngày 08/10/2026). Ở các mức đó cánh quạt DF không đạt 3,0 m, nên nhà ăn được xử lý như phòng học. Nhà ăn xây thành nhà riêng, mái cao hơn theo hồ sơ thiết kế, thì chọn cỡ quạt theo chiều cao tới điểm treo và cạnh ngắn, và rà vị trí đèn trên bàn ăn để tránh bóng cánh nhấp nháy.
Sân có mái che của trường có lắp quạt trần công nghiệp được không?
Được, ở phần không hứng mưa và khi điểm treo cao từ 3,7 m. MEILILE không công bố cấp IP cho dòng quạt trần DF, nên quạt DF không lắp ở chỗ hứng mưa; vị trí dự kiến cần kiểm tra theo năm bước trong bài quạt trần công nghiệp ngoài trời. Điểm treo bắt vào vì kèo chính, không bắt vào xà gồ hay tôn mái. Chỗ mưa còn tạt tới thì dùng quạt di động YF Type A hoặc Type B, che chắn hoặc đẩy quạt vào chỗ khô khi mưa lớn kéo dài, không để quạt dầm mưa.
Điểm treo quạt trần ở nhà thể chất phải chịu bao nhiêu kg?
Tải thiết kế điểm treo bằng khối lượng tịnh × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành): từ 210 kg với DF-30 (35 kg) tới 660 kg với DF-73 (110 kg), khối lượng tính cho máy kèm ống treo 500 mm; ống treo dài hơn, khung phụ và giằng chống lắc được cộng thêm sau khảo sát. Điểm treo chỉ bắt vào vì kèo chính hoặc dầm bê tông, và kỹ sư kết cấu công trình kết luận kết cấu đủ hay phải gia cường.
Giá quạt trần trường học bao nhiêu?
MEILILE không công bố giá trên website; giá lập theo từng công trình sau khi có kích thước, chiều cao tới điểm treo, loại kết cấu mái và nguồn điện của từng hạng mục. Báo giá ghi model, số lượng, phụ kiện treo theo kết cấu và phần lắp đặt, kèm hóa đơn VAT đầy đủ. Phòng học không có trong báo giá quạt trần DF, vì MEILILE không lắp quạt HVLS cho phòng học.
Quạt trần DF lắp ở trường được bảo hành thế nào?
Chính sách bảo hành không đổi theo loại công trình: MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường. Lắp đúng tải treo thiết kế bằng 6 lần khối lượng tịnh và bảo trì đủ ba mốc (kiểm tra nhìn và nghe hằng tháng, vệ sinh và siết lại bu-lông hệ treo mỗi 6 tháng, kiểm tra toàn diện mỗi 12 tháng) là hai trong các điều kiện giữ hiệu lực bảo hành; các trường hợp không thuộc phạm vi bảo hành có ở mục 2 trang chính sách bảo hành.
