Chọn quạt trần công nghiệp cho nhà thờ, hội trường theo chiều cao treo và kết cấu mái, không chọn theo số ghế. Gian 30 × 20 m cao 8 m tới điểm treo: công cụ chọn DF-73, ống 0,3 m, cánh cách sàn 7,3 m. Cao 12 m: ống nối dài 2,6 m kèm giằng chống lắc, cánh 9,0 m. Điểm treo phải chịu khối lượng tịnh × 6, 210–660 kg với ống 500 mm (ống dài hơn cộng thêm); kỹ sư kết cấu công trình xác nhận.
Câu hỏi về quạt trần nhà thờ hay quạt trần hội trường thường mở đầu bằng số chỗ ngồi: nhà thờ bao nhiêu ghế, hội trường chứa bao nhiêu người. Con số đó cho biết có bao nhiêu người cần mát, nhưng không cho biết quạt treo được ở đâu, treo cao bao nhiêu và bắt vào cái gì. Hai công trình cùng số ghế có thể là một hội trường trần bê tông cao 6 m và một nhà thờ mái kèo cao gấp đôi; phương án treo quạt của hai nơi đó khác nhau từ cỡ quạt, chiều dài ống treo cho tới cách bắt điểm treo. Bài này đi theo thứ tự công việc của người lập phương án: vì sao không chọn theo số ghế, tính chiều cao treo, tìm điểm treo trên bốn loại kết cấu mái, tải thiết kế điểm treo, vật cản trên cao, cách vận hành trong giờ lễ và giờ họp. Số liệu quạt lấy từ bảng thông số dòng DF và công cụ chọn quạt trần HVLS của MEILILE; các ví dụ về chiều cao là kết quả chạy trực tiếp công cụ đó.
Vì sao chọn quạt trần nhà thờ theo chiều cao treo và kết cấu mái, không chọn theo số ghế
Công cụ chọn quạt trần HVLS của MEILILE có các đầu vào chính gồm: mục đích sử dụng, chiều dài, chiều rộng, chiều cao trần, loại kết cấu mái (khung thép hay bê tông) và độ cao vật cản nếu có, cùng hai tùy chọn điện áp và đơn giá. Không có ô nào để nhập số ghế, vì mỗi đầu vào quyết định một phần cụ thể của phương án, còn số ghế thì không.
- Chiều cao tới điểm treo quyết định cỡ lớn nhất lắp vừa và cao độ cánh. Trần tối thiểu để lắp vừa từng cỡ đi từ 3,4 m (DF-30) tới 6,0 m (DF-73); dưới 3,4 m công cụ không đưa ra phương án quạt trần nào và chuyển sang quạt di động YF. Trần tối thiểu chỉ là mức để lắp vừa cỡ đó; cánh cách sàn 3,0 m ở khu có người đứng là điều kiện riêng, tính ở mục chiều cao treo.
- Cạnh ngắn của gian giới hạn đường kính. Công cụ ưu tiên đường kính lớn nhất vừa chiều cao và nhỏ hơn cạnh ngắn ít nhất 1,0 m; không có cỡ nào như vậy thì nới xuống 0,5 m. Một gian giữa rộng 8 m, dù trần rất cao, chỉ nhận tối đa Ø6,5 m (DF-65), và cánh DF-65 không treo cao quá 8,0 m, mức treo hiệu quả tối đa của cỡ này.
- Diện tích dài × rộng quyết định số lượng quạt. Diện tích phủ mỗi quạt là giá trị tham khảo kỹ thuật của MEILILE; số lượng quạt thực tế do khảo sát hiện trường quyết định.
- Loại kết cấu mái quyết định cách bắt điểm treo và phụ kiện: kẹp ôm bản cánh dưới của dầm thép với khung thép, bu-lông 4 × M16 với dầm hoặc sàn bê tông.
Số ghế chỉ nói về người ngồi bên dưới, không nói về chiều cao, bề ngang hay mái bên trên. Vì vậy MEILILE không chọn theo số ghế: cùng một con số ghế có thể ứng với DF-60 treo ống 0,3 m dưới trần bê tông 5 m, hoặc DF-73 treo ống nối dài dưới mái 12 m. Khi gửi yêu cầu, thứ cần có là ba kích thước dài, rộng, chiều cao tới điểm treo, cùng ảnh chụp kết cấu mái; số ghế chỉ dùng để hình dung mật độ người trong gian.
Với nhà thờ và thánh đường, trang giải pháp của MEILILE xếp vào nhóm công trình mái vòm đặc thù: đề xuất quạt trần HVLS dòng DF kèm khảo sát kết cấu, và phương án treo làm riêng theo kết cấu mái của từng công trình. Phần còn lại của bài giải thích từng bước của cuộc khảo sát đó.
Chiều cao treo: cánh cách sàn, ống treo và lớp khí nóng dưới mái
Công cụ chọn quạt trần HVLS tính cao độ cánh bằng một phép trừ: cao độ cánh = chiều cao tới điểm treo − 0,4 m − chiều dài ống treo. Con số 0,4 m là khoảng cố định từ điểm treo kết cấu xuống mặt phẳng cánh, không rút ngắn được; ống treo (ty treo) không ngắn hơn 0,3 m; phía trên cánh cần khoảng hút gió tối thiểu 0,6 m. Chiều cao tới điểm treo đo từ sàn tới đáy vì kèo hoặc mặt dưới dầm tại đúng vị trí treo, không đo tới đỉnh mái. Ở nhà thờ mái dốc hay mái vòm, chỗ này hay bị đo nhầm: đỉnh mái có thể cao hơn điểm treo thật vài mét, và phép trừ phải làm với điểm treo thật.
Mốc dưới. Ở khu có người đứng hoặc đi lại dưới cánh, cánh cần cách sàn từ 3,0 m; với ống treo ngắn nhất 0,3 m, điểm treo phải cao từ 3,7 m. Cánh dưới 2,5 m thì không lắp quạt trần. Trong nhà thờ và hội trường, người đứng lên, đi lại ở lối giữa và lối bên, vì vậy lấy mốc 3,0 m cho toàn bộ gian, kể cả khu ghế ngồi. Trần tối thiểu 3,4–6,0 m theo model là mức để lắp vừa cỡ đó, chưa bảo đảm cánh cách sàn 3,0 m. Ở đúng trần 3,4 m, cánh DF-30 chỉ cách sàn khoảng 2,7 m.
Mốc trên. Công cụ không đặt cánh cao hơn 9,0 m so với sàn, và mỗi cỡ còn có một mức treo hiệu quả tối đa riêng: 4,0 m với DF-30, 6,0 m với DF-50, 7,5 m với DF-60, 9,0 m với DF-73. Treo cánh cao hơn mức này thì quạt vẫn quay đúng tốc độ nhưng gió xuống tới sàn đã yếu. Gian càng cao, ống treo càng dài để kéo cánh xuống. Ống treo tiêu chuẩn đi kèm máy dài tới 2 m; dài hơn thì phải đặt ống nối dài riêng và ghi vào phương án ngay từ đầu, vì nó làm thay đổi cả khối lượng treo lẫn thời gian chờ hàng.
Lớp khí nóng dưới mái. Khí nóng nhẹ hơn khí mát nên dồn lên và đọng thành một lớp sát mái, trong khi tầng người ngồi vẫn oi; trần càng cao thì lớp này càng dày. Quạt HVLS xử lý nó bằng vòng hồi lưu: luồng gió xuống sàn, trải ngang, gặp tường thì bị bẻ lên, trộn với lớp khí nóng dưới mái rồi bị chính quạt hút lại. Treo cánh sát mái cho đẹp mắt không giúp gì thêm: cánh vượt mức treo hiệu quả tối đa của cỡ thì gió xuống tới sàn đã yếu (mốc trên ở đoạn trước), còn khoảng hút 0,6 m phía trên cánh phải để trống để vòng hồi lưu quay lại được cánh. Muốn kiểm chứng, đo nhiệt độ ở tầng sát mái và ở tầng người ngồi trước khi bật quạt, chạy quạt 20–30 phút rồi đo lại đúng hai điểm đó; nếu chênh lệch giữa hai tầng giảm rõ thì vòng hồi lưu đang hoạt động. Cơ chế này được giải thích kỹ ở bài nguyên lý quạt trần công nghiệp HVLS.

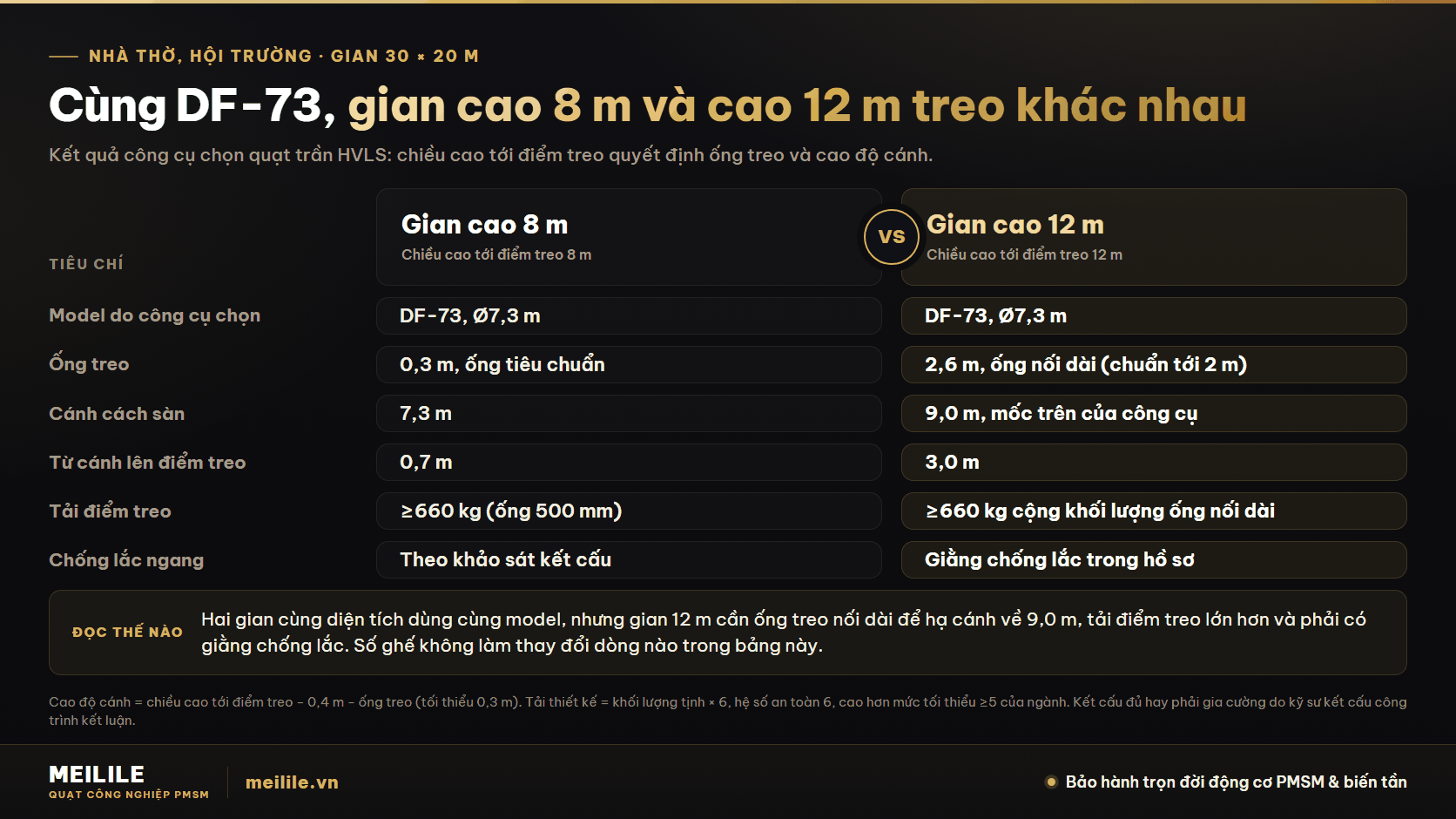

Bảng dưới là kết quả chạy công cụ chọn quạt trần HVLS cho một gian 30 × 20 m ở sáu mức chiều cao tới điểm treo. Các con số không làm tròn thêm; cột cuối là ghi chú công cụ tự đưa ra.
| Chiều cao tới điểm treo | Model do công cụ chọn | Ống treo | Cánh cách sàn | Từ cánh lên điểm treo | Ghi chú |
|---|---|---|---|---|---|
| 5 m | DF-60 (Ø6,0 m) | 0,3 m | 4,3 m | 0,7 m | Trần dưới 6,0 m nên chưa lắp vừa DF-73 |
| 6 m | DF-73 (Ø7,3 m) | 0,3 m | 5,3 m | 0,7 m | Đúng mức trần tối thiểu của DF-73 |
| 8 m | DF-73 (Ø7,3 m) | 0,3 m | 7,3 m | 0,7 m | Ống treo tiêu chuẩn |
| 10 m | DF-73 (Ø7,3 m) | 0,6 m | 9,0 m | 1,0 m | Cánh chạm mốc trên 9,0 m |
| 12 m | DF-73 (Ø7,3 m) | 2,6 m | 9,0 m | 3,0 m | Cần ống treo nối dài (tiêu chuẩn ≤2 m) |
| 15 m | DF-73 (Ø7,3 m) | 5,6 m | 9,0 m | 6,0 m | Cần ống treo nối dài; công cụ hạ cánh xuống khoảng 9 m |
Ba điều cần đọc ra từ bảng. Thứ nhất, từ 9,7 m trở lên, cao độ cánh dừng ở 9,0 m và phần chiều cao dư được bù bằng ống treo; gian 12 m và gian 15 m có cùng cao độ cánh 9,0 m, nhưng ống treo dài hơn gấp đôi (5,6 m so với 2,6 m). Với các cỡ nhỏ hơn DF-73, cao độ cánh còn không được vượt mức treo hiệu quả tối đa của cỡ đó trong bảng tải ở mục dưới: cánh DF-60 không treo cao quá 7,5 m, cánh DF-65 không quá 8,0 m. Nếu kết quả tự động của công cụ cho cánh DF-65 ở 9,0 m (gian rộng 8 m, trần cao), hạ cánh về 8,0 m bằng ống treo dài hơn; kỹ sư khảo sát chốt lại con số này. Thứ hai, ở các gian từ 12 m trở lên, dùng ống treo nối dài đặc chế thì bắt buộc kiểm tra ổn định ngang và bố trí giằng chống lắc; hạng mục này phải có trong hồ sơ thiết kế, không tự chế tại công trường (như ghi chú ở trang quạt trần công nghiệp 7m). Thứ ba, ống nối dài làm tăng khối lượng treo: tải thiết kế ≥660 kg của DF-73 (khối lượng tịnh 110 kg × 6, hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành) tính cho máy kèm ống treo 500 mm, khối lượng phần ống dài thêm được cộng vào tải sau khảo sát.
Bốn loại kết cấu mái nhà thờ, hội trường: điểm treo bắt vào đâu
Dù là loại kết cấu nào, điểm treo chỉ được bắt vào kết cấu chính: vì kèo chính hoặc dầm bê tông. Ba chỗ không bao giờ được bắt điểm treo: tôn mái, xà gồ (chỉ chịu tải mái, không chịu tải treo động) và dầm đỡ ray cầu trục. Tài liệu lắp đặt của MEILILE mô tả chi tiết hai cách bắt chuẩn, trên khung thép và trên bê tông; với kèo gỗ và mái vòm, phương án liên kết được thiết kế riêng theo kết cấu của công trình. Ở cả bốn trường hợp, kết cấu đủ hay phải gia cường là việc kỹ sư kết cấu công trình kết luận; đội lắp và bài viết này không kết luận thay. Con số đưa cho kỹ sư là tải thiết kế = khối lượng tịnh × 6, từ 210 kg (DF-30) đến 660 kg (DF-73) cho máy kèm ống treo 500 mm, ống dài hơn và khung phụ cộng thêm; chi tiết ở mục tải điểm treo bên dưới.
Khung thép: kèo thép hình, giàn không gian
Khung gá kẹp ôm bản cánh dưới của vì kèo chính (thép I, thép H hay thép hộp), không hàn, không khoan phá kết cấu; khảo sát ghi quy cách tiết diện thanh để chọn kẹp. Khi vị trí quạt không trùng vì kèo, chế tạo khung phụ thép bắc qua hai vì kèo gần nhất, có thanh giằng chống lắc. Với giàn không gian và thanh giằng chéo, mâm cánh quay phải nằm dưới đáy giàn, để quạt còn khoảng hút gió phía trên. Trước khi khoan hay kẹp, kiểm tra gỉ, biến dạng và mối hàn của vì kèo: nút khung đã gỉ hoặc biến dạng không nhận thêm được tải thiết kế của quạt.
Bê tông cốt thép: dầm, sàn mái, mái bằng
Theo điều kiện lắp bê tông trong công cụ chọn quạt của MEILILE, dầm hoặc sàn phải dày từ 150 mm, cấp độ bền bê tông từ C25 trở lên, và bắt bằng bu-lông nở (tắc kê nở) hoặc bu-lông neo hóa chất 4 × M16 qua bản đế thép phân tải, ưu tiên vị trí gần giao dầm. Dò cốt thép bằng máy dò trước mọi mũi khoan, không khoan cắt vào thép chủ, không cấy vào lớp bê tông bảo vệ hay vùng đã nứt, và chờ neo hóa chất đóng rắn đủ thời gian theo hướng dẫn của nhà sản xuất neo rồi mới treo tải. Với công trình cũ không còn hồ sơ kết cấu, chiều dày và cấp độ bền bê tông chưa biết trước, và kỹ sư kết cấu phải xác định chúng trước khi chọn vị trí. MEILILE đề nghị khách hàng gửi bản vẽ kết cấu mái nếu còn; không có hồ sơ vẫn khảo sát được, nhưng mất thêm thời gian đo đạc và kiểm tra thực tế.
Kèo gỗ: mái ngói, mái dốc truyền thống
Kèo gỗ không có cách bắt chuẩn trong tài liệu lắp đặt của MEILILE, nên bài này không đưa ra con số chịu tải hay chi tiết liên kết nào cho kèo gỗ. Nguyên tắc vẫn giữ nguyên: tải thiết kế phải đi vào vì kèo chính, không đi vào xà gồ và các thanh chỉ đỡ lớp mái (cầu phong, li tô); nếu tâm quạt không trùng vì kèo thì cần một khung phụ phân tải, và chi tiết khung đó do kỹ sư kết cấu công trình thiết kế, xác nhận. Tình trạng gỗ là hạng mục kiểm tra bắt buộc, giống như kiểm tra gỉ và mối hàn với kèo thép: mục, mối mọt, nứt dọc thớ hay mộng lỏng đều làm thay đổi khả năng chịu tải của nút kèo. Kỹ sư kết cấu kết luận không treo được thì đổi phương án, không có chuyện treo thử.
Mái vòm: vòm bê tông, vòm gạch, vòm khung
Mặt vòm cong nên không có mặt phẳng ngang để bắt đế theo cách thông thường, trong khi ống treo phải giữ trục quạt thẳng đứng. Vì vậy điểm treo dưới mái vòm cần một gá đỡ thiết kế riêng theo kết cấu vòm, đúng như trang giải pháp ghi cho nhóm công trình này: treo tùy chỉnh theo kết cấu mái vòm, kèm khảo sát kết cấu. Hai phép đo phải làm theo hình dạng thật của vòm, không lấy theo đỉnh vòm: chiều cao dùng để tính cao độ cánh là chiều cao của điểm treo thật; khoảng hút 0,6 m phía trên cánh phải đo tới điểm gần nhất của mặt vòm trong vùng quét của cánh, vì mặt vòm hạ dần về phía mép. Đầu cánh cũng cần khoảng hở tới vách và mọi vật cản.
Lớp trần trang trí. Nhiều hội trường và nhà thờ có một lớp trần giả, ốp gỗ hay tấm ốp nằm dưới kết cấu thật. Lớp đó không chịu lực: điểm treo neo lên kết cấu chính phía trên, ống treo xuyên qua trần trang trí bằng lỗ chờ có nẹp che, như cách làm ở giải pháp làm mát nhà hàng, sảnh tiệc.
Công trình là di tích. Nếu nhà thờ hay hội trường đã được xếp hạng di tích, Luật Di sản văn hóa 2024 (số 45/2024/QH15, hiệu lực từ 01/7/2025) có quy định riêng về sửa chữa, cải tạo, xây dựng công trình trong và ngoài khu vực bảo vệ di tích. Mọi việc khoan, cấy neo hay bắt khung vào kết cấu cần xin ý kiến cơ quan quản lý di tích trước khi chốt phương án treo; thủ tục đó phải làm riêng, bài này chỉ nêu nguyên tắc kỹ thuật.

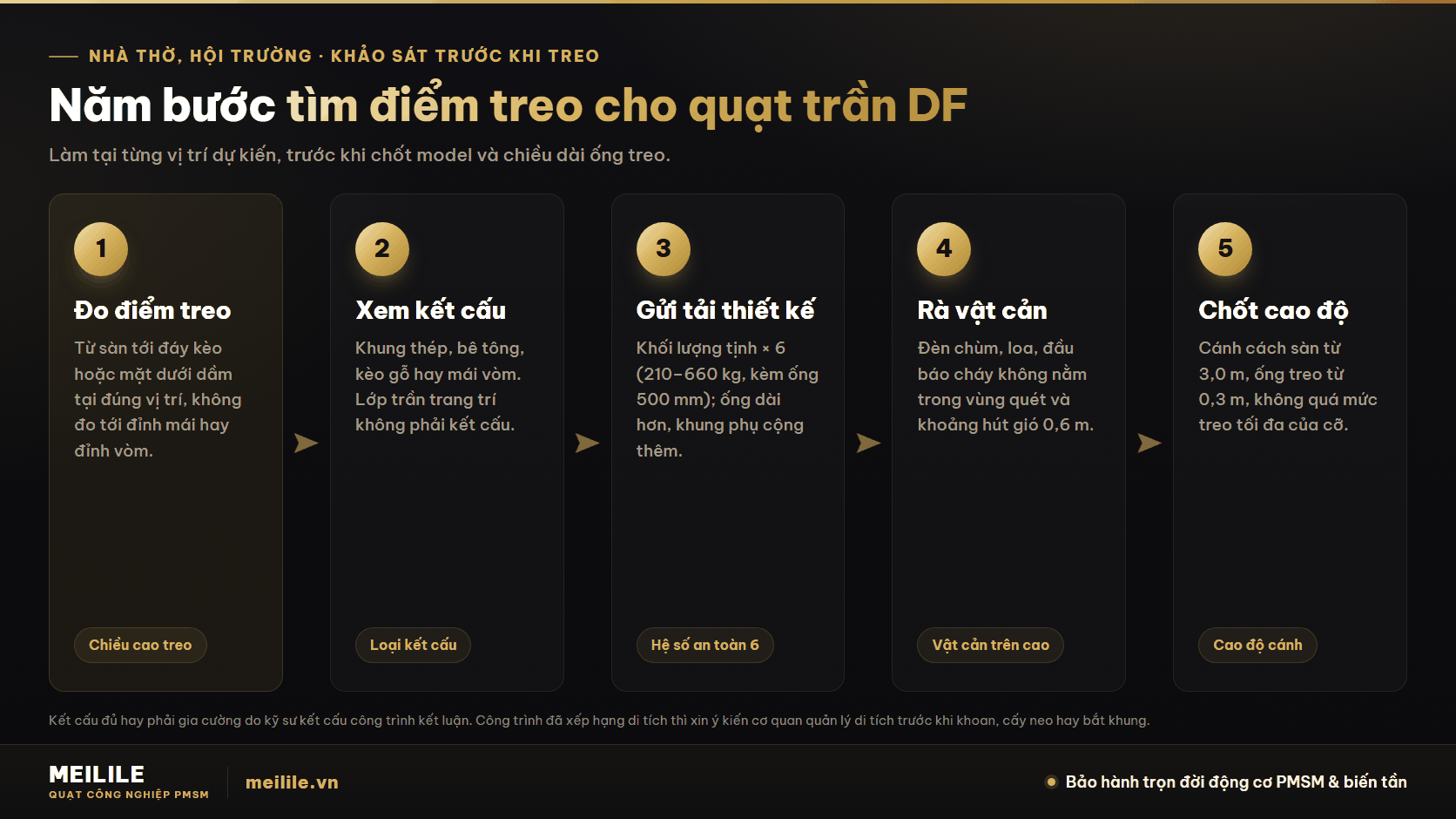

Năm bước dưới gom lại trình tự khảo sát cho từng vị trí dự kiến: đo chiều cao tới điểm treo thật, xác định loại kết cấu, gửi tải thiết kế cho kỹ sư kết cấu, rà vật cản trong vùng quét và khoảng hút gió 0,6 m, rồi chốt cao độ cánh từ 3,0 m với ống treo từ 0,3 m như mục chiều cao treo ở trên.

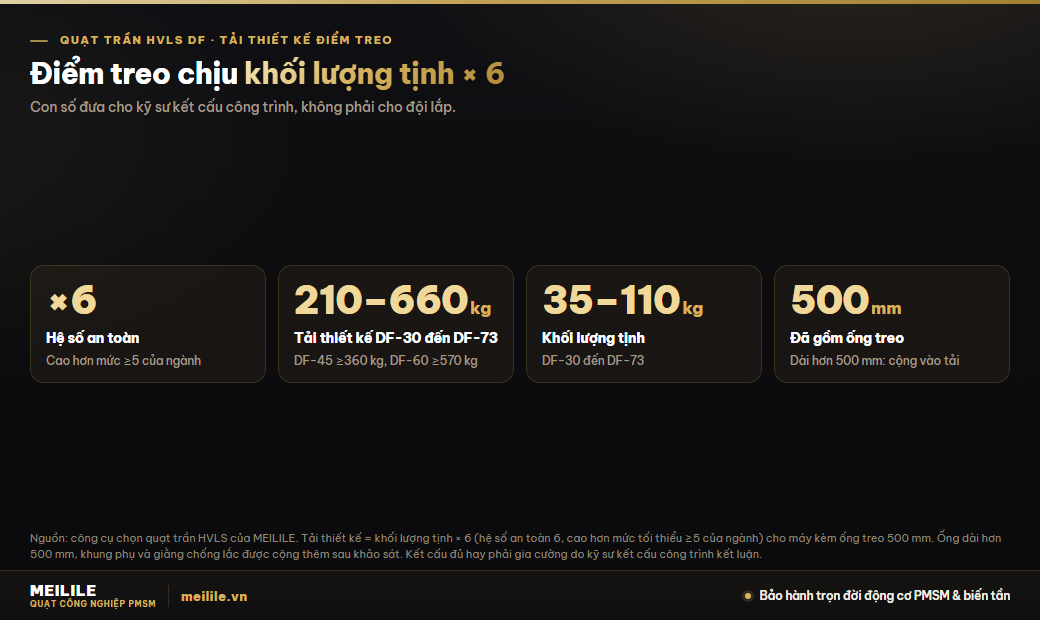

Tải thiết kế điểm treo cho quạt trần nhà thờ, hội trường: khối lượng tịnh × 6
MEILILE tính điểm treo theo tải thiết kế = khối lượng tịnh × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành). Lý do nằm ở cách quạt làm việc: lúc khởi động, động cơ PMSM đưa mô-men vào bộ cánh đường kính 3,0–7,3 m; lúc đảo chiều, mô-men đổi dấu; trong những buổi chạy dài, rung động tích lũy vào từng bu-lông của hệ treo. Tải tĩnh cộng tải động dồn vào vài chi tiết liên kết giữa khung gá và kết cấu. Khối lượng tịnh các model dòng DF (máy kèm ống treo 500 mm) nằm trong khoảng 35–110 kg, nên tải thiết kế điểm treo là 210–660 kg.
| Model | Đường kính | Khối lượng tịnh | Tải thiết kế điểm treo (× 6) | Trần tối thiểu | Mức treo hiệu quả tối đa |
|---|---|---|---|---|---|
| DF-30 | Ø3,0 m | 35 kg | ≥210 kg | 3,4 m | 4,0 m |
| DF-35 | Ø3,5 m | 40 kg | ≥240 kg | 3,6 m | 4,5 m |
| DF-40 | Ø4,0 m | 47 kg | ≥282 kg | 3,8 m | 5,0 m |
| DF-45 | Ø4,5 m | 60 kg | ≥360 kg | 4,0 m | 5,5 m |
| DF-50 | Ø5,0 m | 70 kg | ≥420 kg | 4,2 m | 6,0 m |
| DF-60 | Ø6,0 m | 95 kg | ≥570 kg | 5,0 m | 7,5 m |
| DF-65 | Ø6,5 m | 95 kg * | ≥570 kg * | 5,5 m | 8,0 m |
| DF-73 | Ø7,3 m | 110 kg | ≥660 kg | 6,0 m | 9,0 m |
Bảng này là đầu vào cho kỹ sư kết cấu; kết luận vẫn do họ đưa ra. Có ba điều cần đọc kèm. Một, khối lượng tịnh là số đo cho máy hoàn chỉnh kèm ống treo 500 mm; khối lượng ống dài hơn, khung phụ và thanh giằng chống lắc được cộng thêm sau khảo sát. Ở gian 12 m trong ví dụ trên, ống treo 2,6 m đã dài hơn mức đó, nên tải thật đưa cho kỹ sư lớn hơn con số 660 kg trong bảng. Hai, tải thiết kế không tăng đều theo đường kính vì khối lượng tịnh không tăng đều, nên kỹ sư tra đúng dòng model, không nội suy. Ba, khi kết cấu chỉ nhận được một mức tải nhất định, đường kính bị cắt ngay tại bảng: một điểm treo được kỹ sư kết cấu xác nhận chịu 300 kg thì đủ cho DF-40 (≥282 kg, chưa cộng ống dài hơn 500 mm), không đủ cho DF-45 (≥360 kg); khi đó lùi đường kính hoặc thêm khung phụ chia tải, không treo thử.
Tải thiết kế chỉ là một trong bốn lớp chống rơi của dòng DF. Ba lớp còn lại là chốt khóa cơ khí kép giữa trục động cơ và mâm cánh, cáp an toàn dự phòng nối thân quạt với kết cấu mái (không nối vào chính khung gá), và bảo vệ điện của biến tần, tự dừng khi rung động bất thường, quá dòng, mất pha. Với công trình nhiều người ngồi bên dưới như nhà thờ và hội trường, kiểm tra đủ bốn lớp là mục bắt buộc trong biên bản nghiệm thu; cách kiểm từng lớp có ở bài quạt trần công nghiệp có bị rơi không.

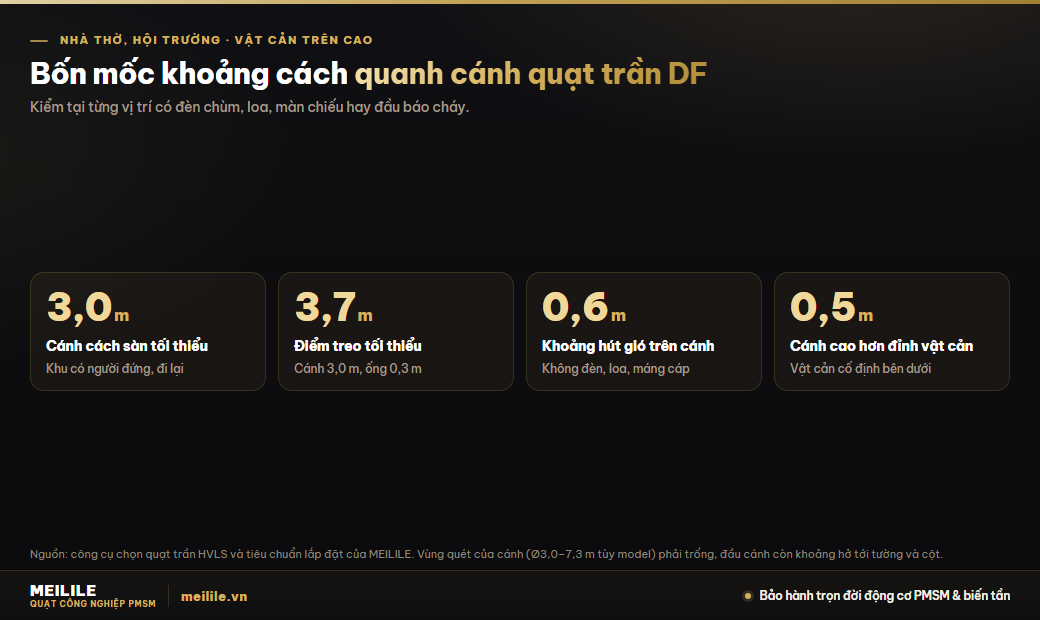

Đèn chùm, loa, đầu báo cháy: rà vật cản trên cao trước khi chốt vị trí quạt
Khi trần nhà thờ hay hội trường đã có đèn chùm, đèn chiếu, loa treo, màn chiếu, đầu phun chữa cháy tự động (sprinkler) và đầu báo cháy, các thiết bị đó đã được lắp trước khi có quạt. Nguyên tắc thi công của MEILILE là quạt lắp sau thì quạt né các hệ thống đã có. Cụ thể có bốn điều kiện hình học phải kiểm tại từng vị trí dự kiến.
- Vùng quét của cánh trống. Không vật treo nào nằm trong vòng tròn mà cánh quét qua (Ø3,0–7,3 m tùy model), và đầu cánh còn khoảng hở tới tường, cột và mọi vật cản. Hướng dẫn sử dụng quạt yêu cầu trước mỗi lần khởi động, trong phạm vi quay của cánh không có vật cản.
- Khoảng hút gió 0,6 m phía trên cánh trống. Thiếu khoảng này quạt vẫn quay êm nhưng lưu lượng thực tế giảm mà không có cảnh báo nào. Đèn, loa hay máng cáp chen vào khoảng này thì dời vật đó hoặc dời tâm quạt.
- Cánh cao hơn vật cản bên dưới. Có vật cản cố định bên dưới vùng cánh thì cánh phải cao hơn đỉnh vật cản ít nhất 0,5 m. Nếu gian có gác lửng hay ban công có người đứng, mốc cánh cách sàn 3,0 m (điểm treo từ 3,7 m với ống treo 0,3 m) phải tính từ sàn gác lửng, không tính từ sàn gian chính.
- Không che thiết bị báo cháy. Quạt không được che khuất, cản trở đầu phun sprinkler và đầu báo cháy. MEILILE cung cấp bản vẽ vị trí lắp cùng thông số thiết bị để đơn vị tư vấn PCCC của công trình đưa vào hồ sơ; MEILILE không nhận làm đại diện xin thẩm duyệt PCCC.
Một chi tiết riêng của công trình nhiều đèn: đèn nằm ngay phía trên mặt phẳng cánh sẽ tạo bóng nhấp nháy dưới sàn mỗi lần cánh quét qua. Cách xử lý là dịch đèn hoặc dịch tâm quạt, và nên quyết định ngay ở bước khảo sát, vì dời đèn chùm sau khi quạt đã lên tốn công hơn nhiều. Khi có nhiều quạt trong một gian, khoảng cách tâm tới tâm thường lấy khoảng 2–2,5 lần đường kính cánh cho không gian mở, để vùng gió của hai quạt chồng phủ mép nhau; con số cuối cùng chốt trên mặt bằng thật, tính cả vị trí đèn và loa. Danh mục vật cản đầy đủ ở mục né vật cản trên cao của bài thi công lắp đặt.
Vận hành trong giờ lễ, giờ họp: biến tần chỉnh vô cấp và vị trí tủ điều khiển
Mỗi quạt trần DF có một tủ biến tần riêng, đặt rời trên cột hoặc tường trong tầm với người vận hành. Việc hằng ngày ở bảng điều khiển gồm bốn thao tác theo mục 7.1 hướng dẫn sử dụng: cấp nguồn (màn hình hiện 0,00 Hz, quạt chưa quay); nhấn phím chạy, tần số tăng dần theo kiểu khởi động mềm, tránh cú giật cơ khí lên chuỗi treo; nhấn phím tăng hoặc giảm để đổi tốc độ; nhấn phím dừng để quạt giảm tốc và dừng êm. Quạt trần DF chỉnh liên tục (vô cấp) theo tần số qua tủ biến tần, tần số đặt có bước 0,01 Hz, nên tốc độ ghi trong thông số là mức tối đa, không phải mức cố định.
Với nhà thờ và hội trường, điều đó có nghĩa là không phải chọn giữa bật và tắt. Trong giờ lễ, giờ họp, người vận hành giảm tần số để quạt chạy chậm, giữ một lớp gió nhẹ trên hàng ghế; lúc đông người vào, giờ trưa nóng hay trước buổi lễ, tăng tần số để vòng hồi lưu trộn lớp khí nóng dưới mái xuống nhanh hơn. Tham số của tủ đã hiệu chỉnh trước khi xuất xưởng, người vận hành không cần vào menu; khi báo lỗi, chụp lại mã lỗi gửi kỹ thuật, không tự mở tủ. Về cơ khí, động cơ PMSM của dòng DF truyền động trực tiếp tới mâm cánh, không có hộp giảm tốc. Chi tiết từng phím có ở bài biến tần quạt trần công nghiệp.
Vị trí đặt tủ cũng là chuyện an toàn. Khi nghiệm thu, tủ phải ở chỗ thoáng gió, tránh nắng hắt, và quạt phải ngắt được bằng nút dừng tại chỗ; phần điện gồm tuyến nguồn riêng, aptomat bảo vệ riêng đúng dòng, tiếp địa đấu đúng, tủ đóng kín và cáp đi trong máng. Ở gian có nhiều quạt, nên gom các tủ về một bức tường hay cột mà người phụ trách âm thanh, ánh sáng, ban quản lý nhà thờ hay người quản lý hội trường với tới được, để một người điều chỉnh cả gian, trong phạm vi chiều dài cáp và sơ đồ đấu nối kỹ thuật MEILILE chốt khi khảo sát. Điện áp đi theo model chứ không theo đường kính: DF-73 và DF-65 chỉ có bản 380V ba pha, DF-60 có cả 380V và 220V, DF-50 trở xuống chỉ có bản 220V. Công trình chỉ có nguồn một pha thì chỉ dùng được các model có bản 220V, nên câu hỏi về nguồn điện phải có trong buổi khảo sát.
Chính sách bảo hành không đổi theo loại công trình: MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần, áp dụng cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường. Lắp đúng tải treo thiết kế bằng 6 lần khối lượng tịnh và bảo trì đủ ba mốc (kiểm tra nhìn và nghe hằng tháng, vệ sinh và siết lại bu-lông hệ treo mỗi 6 tháng, kiểm tra toàn diện mỗi 12 tháng) là hai điều kiện giữ hiệu lực mà trang chính sách bảo hành nêu riêng.
Bảng đối chiếu: loại kết cấu mái, cách tìm điểm treo và việc phải xác nhận
Bảng dưới gom các loại kết cấu hay gặp ở nhà thờ, thánh đường và hội trường. Cột giữa trả lời câu hỏi điểm treo bắt vào đâu; cột cuối ghi việc phải xác nhận trước khi treo. Ở hàng nào, kết luận cuối cùng về khả năng chịu tải cũng thuộc về kỹ sư kết cấu công trình.
| Loại kết cấu | Điểm treo bắt vào đâu | Việc phải xác nhận trước khi treo |
|---|---|---|
| Kèo thép hình | Kẹp ôm bản cánh dưới vì kèo chính, không hàn, không khoan phá; lệch vì kèo thì khung phụ bắc qua hai vì kèo | Quy cách tiết diện thanh; gỉ, biến dạng, mối hàn; kỹ sư kết cấu xác nhận tải thiết kế |
| Giàn không gian | Vì kèo chính hoặc thanh chính của giàn do kỹ sư kết cấu chỉ định; mâm cánh nằm dưới đáy giàn | Khoảng hút 0,6 m phía trên cánh; kỹ sư kết cấu xác nhận vị trí chịu tải |
| Dầm, sàn bê tông cốt thép | Bu-lông nở hoặc bu-lông neo hóa chất 4 × M16 qua bản đế thép; dày từ 150 mm, từ C25 | Dò cốt thép trước khi khoan; chờ neo đóng rắn; công trình không hồ sơ thì xác định chiều dày, cấp độ bền |
| Kèo gỗ | Vì kèo chính qua khung phụ phân tải do kỹ sư thiết kế; không vào xà gồ, cầu phong, li tô | Mục, mối mọt, nứt, mộng lỏng; kỹ sư kết cấu công trình xác nhận phương án liên kết |
| Mái vòm | Gá đỡ thiết kế riêng theo kết cấu vòm, giữ trục quạt thẳng đứng | Chiều cao điểm treo thật; khoảng hút 0,6 m tới mặt vòm trong vùng quét; khoảng hở đầu cánh |
| Trần trang trí dưới kết cấu | Không bắt vào trần; neo lên kết cấu chính, ống treo xuyên qua lỗ chờ | Loại kết cấu thật phía trên lớp trần; tính chiều cao tới điểm treo thật |
| Công trình đã xếp hạng di tích | Theo hướng dẫn của cơ quan quản lý di tích | Thủ tục theo Luật Di sản văn hóa 2024 trước khi khoan, cấy neo hay bắt khung |
Với gian mà chiều cao tới điểm treo dưới 3,7 m, như sảnh phụ hay phòng sinh hoạt mái thấp, cánh không đạt mốc 3,0 m cho người đứng (dưới 3,4 m công cụ còn không đưa ra phương án quạt trần nào); khu đó dùng quạt di động YF. Nếu nhà thờ có sân hay hiên có mái che, điều kiện riêng về mưa tạt có ở bài quạt trần công nghiệp ngoài trời.
Câu hỏi thường gặp về quạt trần nhà thờ, hội trường
Quạt trần nhà thờ nên chọn cỡ nào?
Chọn theo chiều cao tới điểm treo, cạnh ngắn của gian và loại kết cấu mái, không chọn theo số ghế. Công cụ chọn quạt trần HVLS của MEILILE lấy đường kính lớn nhất lắp vừa chiều cao (trần tối thiểu từ 3,4 m với DF-30 đến 6,0 m với DF-73) và nhỏ hơn cạnh ngắn của gian ít nhất 1,0 m. Trần tối thiểu chỉ là mức để lắp vừa cỡ đó; ở nhà thờ, hội trường có người đứng và đi lại, cánh cần cách sàn từ 3,0 m, tức điểm treo từ 3,7 m với ống treo ngắn nhất 0,3 m. Gian rộng 8 m chỉ nhận tối đa Ø6,5 m (DF-65), và cánh DF-65 không treo cao quá 8,0 m; gian như vậy cao 12 m tới điểm treo thì ống treo khoảng 3,6 m (12 − 0,4 − 8,0). Với gian 30 × 20 m có chiều cao tới điểm treo từ 6 m trở lên, công cụ đề xuất DF-73 (Ø7,3 m). Số lượng quạt tính theo diện tích, và số lượng thực tế do khảo sát hiện trường quyết định.
Nhà thờ trần cao 12 m có treo quạt trần được không?
Được về chiều cao; điểm treo vẫn phải được kỹ sư kết cấu công trình xác nhận. Với gian 30 × 20 m cao 12 m tới điểm treo, công cụ chọn quạt trần HVLS đề xuất DF-73 với ống treo 2,6 m và cánh cách sàn 9,0 m (cao độ cánh = 12 − 0,4 − 2,6). Ống treo tiêu chuẩn dài tới 2 m nên phải đặt ống nối dài; từ 12 m trở lên bắt buộc kiểm tra ổn định ngang và bố trí giằng chống lắc trong hồ sơ thiết kế. Khối lượng ống nối dài được cộng thêm vào tải thiết kế điểm treo, ngoài mức ≥660 kg tính cho máy kèm ống treo 500 mm.
Mái kèo gỗ hay mái vòm có treo được quạt trần công nghiệp không?
Tùy từng công trình, và kỹ sư kết cấu công trình là người kết luận. Tài liệu lắp đặt của MEILILE chỉ có cách bắt chuẩn cho khung thép và bê tông; với kèo gỗ và mái vòm, phương án liên kết được thiết kế riêng, và kỹ sư kết cấu công trình xác nhận kết cấu đủ, phải gia cường hay không treo được. Tải phải đi vào vì kèo chính hoặc kết cấu chính của vòm, không vào xà gồ, cầu phong, li tô hay lớp trần trang trí. Tải thiết kế cần đưa cho kỹ sư tính từ khối lượng tịnh × 6, từ 210 kg (DF-30) đến 660 kg (DF-73) cho máy kèm ống treo 500 mm; ống treo dài hơn, khung phụ, gá đỡ và giằng chống lắc được cộng thêm sau khảo sát.
Điểm treo quạt trần hội trường phải chịu bao nhiêu kg?
Tải thiết kế điểm treo bằng khối lượng tịnh × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành): DF-30 nặng 35 kg cần ≥210 kg, DF-45 nặng 60 kg cần ≥360 kg, DF-60 nặng 95 kg cần ≥570 kg, DF-73 nặng 110 kg cần ≥660 kg. Khối lượng tịnh tính cho máy kèm ống treo 500 mm; ống dài hơn, khung phụ và giằng chống lắc được cộng thêm sau khảo sát. Kết cấu đủ hay phải gia cường do kỹ sư kết cấu công trình kết luận.
Quạt trần có chỉnh chạy chậm trong giờ lễ, giờ họp được không?
Được. Quạt trần DF chỉnh liên tục (vô cấp) theo tần số qua tủ biến tần: nhấn phím tăng hoặc giảm trên bảng điều khiển, tần số đặt giảm thì quạt chậm lại, bước chỉnh 0,01 Hz. Mỗi quạt có một tủ riêng, đặt trên cột hoặc tường trong tầm với người vận hành; quạt khởi động mềm và dừng êm theo thời gian giảm tốc. Tham số đã hiệu chỉnh trước khi xuất xưởng, người vận hành không cần vào menu.
Quạt trần lắp ở nhà thờ, hội trường được bảo hành thế nào?
Theo điều khoản bảo hành, MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường; không áp dụng cho hư hỏng do lắp đặt sai hướng dẫn bởi đơn vị không được MEILILE chấp thuận, sử dụng sai điện áp, đấu nối sai sơ đồ, tự ý can thiệp vào tủ biến tần, thiên tai, sét đánh trực tiếp, ngập nước, cháy nổ, va đập ngoại lực, hao mòn tự nhiên của vật tư tiêu hao (ốp trang trí, tem nhãn…). Lắp đúng tải treo thiết kế bằng 6 lần khối lượng tịnh và bảo trì đủ ba mốc là hai điều kiện giữ hiệu lực bảo hành.
Chuẩn bị gì trước khi hỏi phương án quạt trần cho nhà thờ, hội trường?
- Ba kích thước của từng gian: dài, rộng và chiều cao tới điểm treo (đáy kèo hoặc mặt dưới dầm), rồi nhập vào công cụ chọn quạt trần HVLS để có model và cao độ cánh sơ bộ. Ở mục đích sử dụng, chọn “Nhà xưởng / làm mát người” hoặc “Nhà thi đấu / gym” để công cụ cảnh báo theo mốc 3,0 m cho người đứng; nhà thờ, hội trường có người đứng lên, đi lại nên không áp dụng mức nới cho khu chỉ ngồi.
- Ảnh kết cấu mái và bản vẽ nếu còn: đối chiếu với hai cách bắt điểm treo chuẩn trên khung thép và bê tông, và chuẩn bị hồ sơ cho kỹ sư kết cấu công trình.
- Vị trí đèn chùm, loa, đầu báo cháy và nguồn điện: để khảo sát chốt tâm quạt và vị trí tủ biến tần ngay từ đầu, theo danh mục khảo sát trước thi công.
