Để chọn quạt trần HVLS theo diện tích, lấy diện tích khu vực chia cho vùng phủ của từng đường kính — một quạt Ø6,0 m (DF-60) phủ mát người ~510 m² hoặc thông gió ~850 m². Chiều cao trần quyết định đường kính tối đa (trần càng cao, quạt càng lớn) và kết cấu mái thép hay bê tông đều lắp được.
"Nhà xưởng của tôi cần quạt HVLS đường kính bao nhiêu, mấy chiếc?" — đây là câu hỏi chúng tôi nhận thường xuyên. Câu trả lời phụ thuộc vào 3 yếu tố theo đúng thứ tự: diện tích, chiều cao trần và kết cấu mái. Bài này đưa bảng số liệu và nguyên tắc để bạn tự ước lượng trước khi khảo sát.

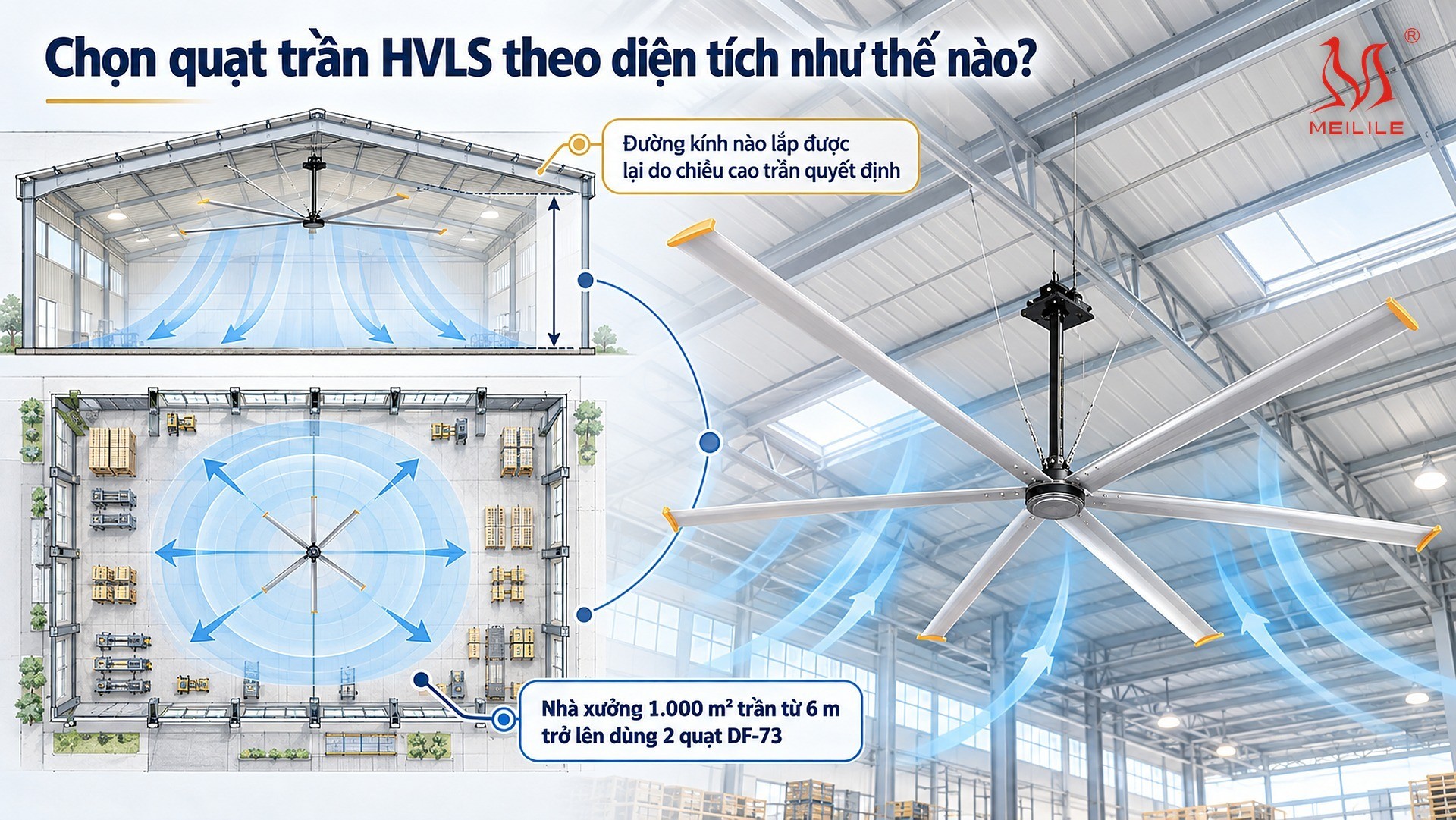

Chọn quạt trần HVLS theo diện tích như thế nào?
Nguyên tắc đơn giản: lấy diện tích cần làm mát chia cho vùng phủ của mỗi đường kính quạt. Nếu mục tiêu là mọi vị trí đều có gió mát (1,5–2,5 m/s), dùng cột "gió mạnh làm mát người"; nếu chỉ cần thông gió chống ẩm thì một quạt phủ diện tích lớn hơn nhiều. Nhưng đường kính nào lắp được lại do chiều cao trần quyết định — ví dụ nhà xưởng 1.000 m² trần từ 6 m trở lên dùng 2 quạt DF-73 (mỗi chiếc phủ gió mạnh ~755 m²), còn trần từ 5,5 m đến dưới 6 m thì đường kính lớn có thể lắp được là Ø6,5 m nên phương án là 2 quạt DF-65 (~600 m²/chiếc). Lời giải đầy đủ cho mốc này, chia theo từng khoảng chiều cao trần, nằm trong bài nhà xưởng 1.000 m² cần bao nhiêu quạt trần công nghiệp.

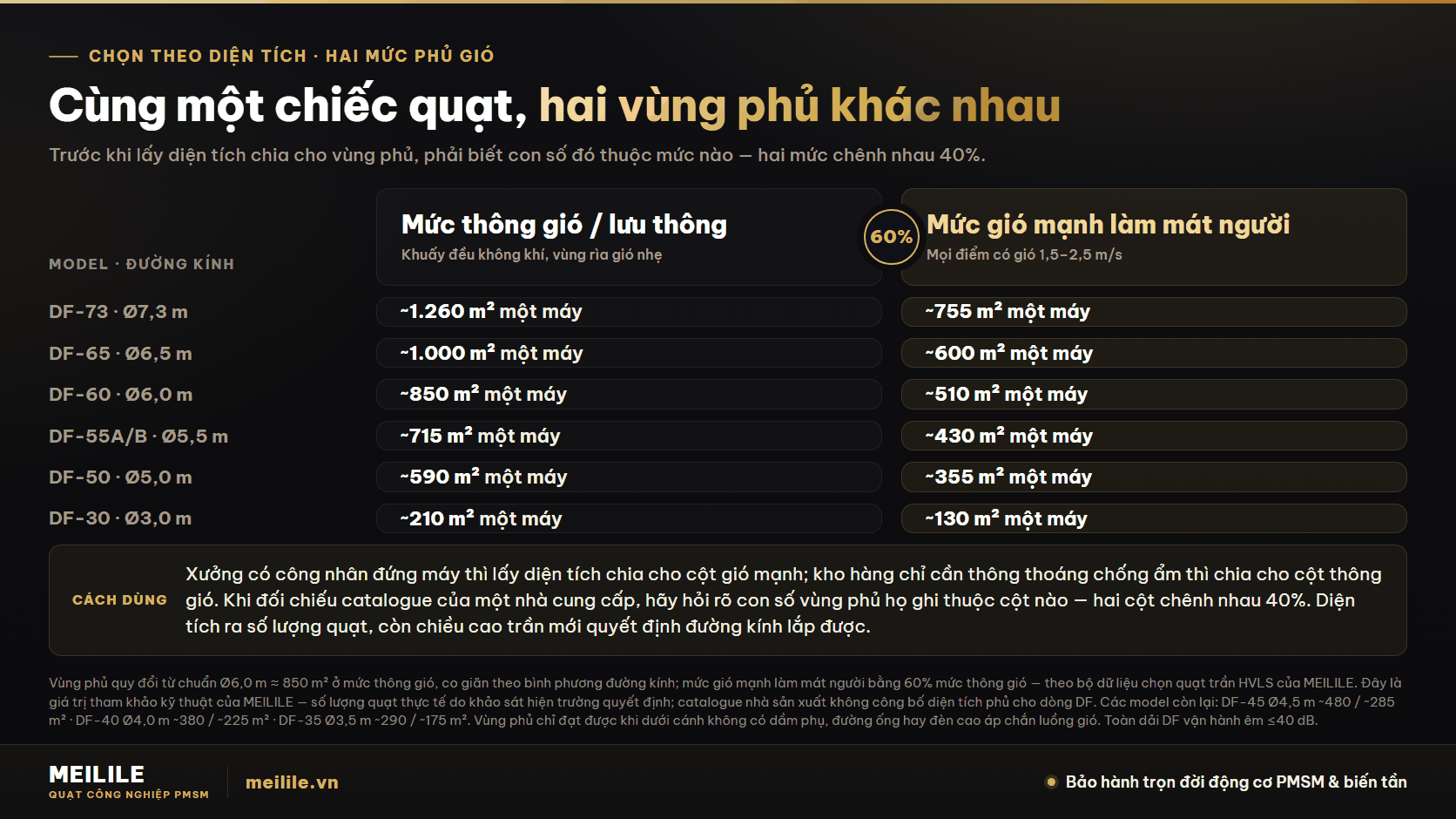

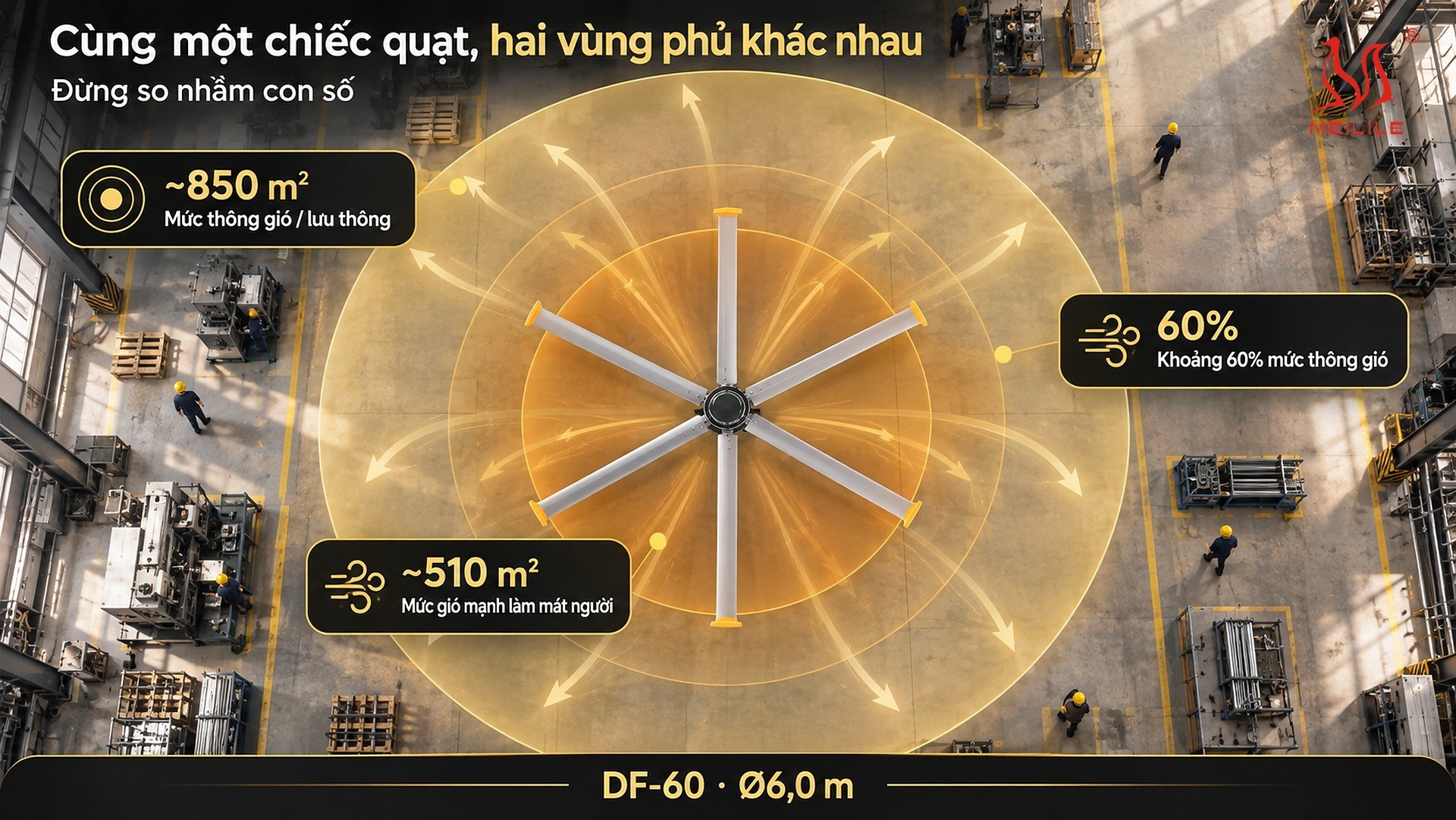

Bước 1 · Hiểu hai mức phủ gió
Một quạt HVLS có hai "vòng phủ" khác nhau, đừng nhầm lẫn khi so catalogue:
- Mức thông gió / lưu thông: phạm vi quạt khuấy đều không khí — phù hợp kho hàng, mục tiêu chống ẩm mốc, thông thoáng. Vùng rìa gió nhẹ.
- Mức gió mạnh làm mát người: phạm vi mọi điểm đều có gió 1,5–2,5 m/s — phù hợp xưởng có công nhân làm việc. Chỉ bằng khoảng 60% mức thông gió.
Bước 2 · Bảng vùng phủ theo đường kính
Số liệu vùng phủ MEILILE dùng khi tư vấn hiện trường (quạt treo ở độ cao lý tưởng, dưới cánh không có vật cản lớn) — đây là số liệu tham chiếu của chúng tôi, không phải tiêu chuẩn ngành. Tra bảng này xong phải đối chiếu tiếp cột chiều cao trần tối thiểu: diện tích quyết định số lượng, chiều cao trần mới quyết định được đường kính. Bảng trên cho giá trị tuyệt đối của từng cỡ; phần chênh giữa hai bậc liền nhau — mỗi bậc cánh dài thêm đổi được bao nhiêu m² và phải trả thêm bao nhiêu kg tải điểm treo — nằm ở bài quạt trần công nghiệp cánh dài.
| Model | Đường kính | Chiều cao trần tối thiểu | Thông gió / lưu thông | Gió mạnh làm mát người |
|---|---|---|---|---|
| DF-30 | 3,0 m | 3,4 m | ~210 m² | ~130 m² |
| DF-35 | 3,5 m | 3,6 m | ~290 m² | ~175 m² |
| DF-40 | 4,0 m | 3,8 m | ~380 m² | ~225 m² |
| DF-45 | 4,5 m | 4,0 m | ~480 m² | ~285 m² |
| DF-50 | 5,0 m | 4,2 m | ~590 m² | ~355 m² |
| DF-55A / DF-55B | 5,5 m | 4,6 m | ~715 m² | ~430 m² |
| DF-60 | 6,0 m | 5,0 m | ~850 m² | ~510 m² |
| DF-65 | 6,5 m | 5,5 m | ~1.000 m² | ~600 m² |
| DF-73 | 7,3 m | 6,0 m | ~1.260 m² | ~755 m² |
Nhóm Ø5,5 m có hai model: DF-55A (1,3 kW, lưu lượng gió lớn hơn — dùng khi cần nhiều quạt hoặc diện tích lớn) và DF-55B (0,75 kW, tiết kiệm hơn — hợp khi chỉ cần một chiếc cho khu vực vừa). Vùng phủ trong bảng tính theo đường kính nên hai model như nhau, khác nhau ở lưu lượng gió và điện năng tiêu thụ.
Cách dùng: lấy diện tích khu cần làm mát chia cho vùng phủ tương ứng với mục tiêu của bạn để ra số quạt tối thiểu. Muốn "mọi chỗ đều mát" thì chia theo cột gió mạnh. Toàn bộ dòng máy, cấu tạo và an toàn treo có trong chuyên đề quạt trần công nghiệp HVLS.

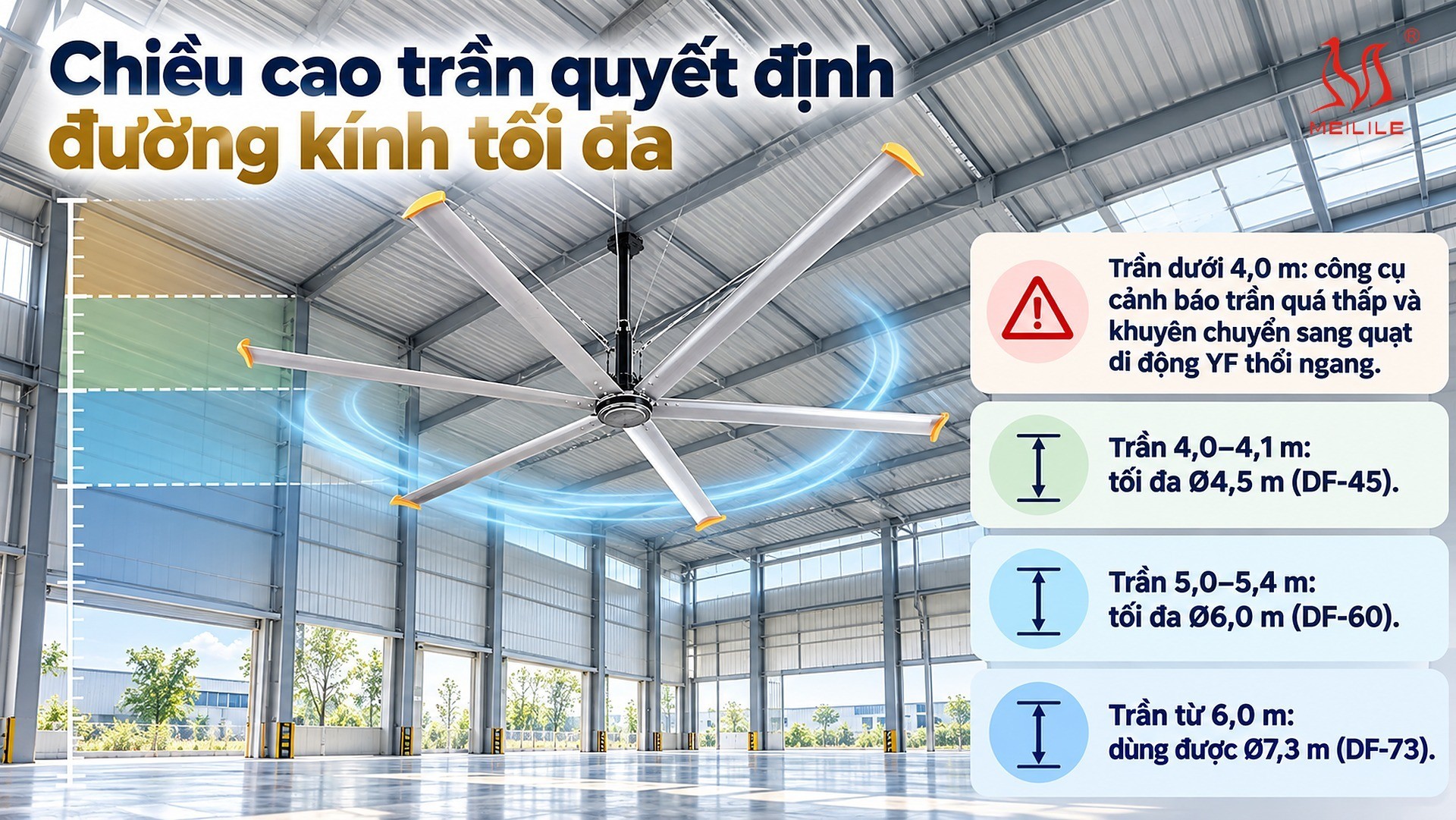

Bước 3 · Chiều cao trần quyết định đường kính tối đa
- Quạt trần HVLS lắp được từ trần 3,4 m trở lên (cỡ Ø3,0 m), nhưng từ 4 m trở lên mới chọn được đường kính Ø4,5 m trở lên (xem cột "chiều cao trần tối thiểu" ở bảng trên) — càng cao thì càng lắp được đường kính lớn, gió trải càng rộng. Đường kính càng lớn thì yêu cầu chiều cao trần càng cao: xem cột "chiều cao trần tối thiểu" ở bảng trên (riêng DF-73 cần trần từ 6 m). Dưới 3,4 m thì nên chuyển sang quạt di động YF thổi ngang.
- Đường kính quạt nên nhỏ hơn cạnh ngắn của khu vực ít nhất 1 m để luồng gió không bị tường chặn và dội ngược.
- Chiều cao cánh quạt lý tưởng cách sàn khoảng 5–9 m: đủ cao để an toàn và trải gió rộng, không quá cao khiến gió "loãng" trước khi tới người.
- Trần rất cao (12–15 m, ví dụ nhà kho khẩu độ lớn) vẫn lắp tốt: dùng ống treo nối dài hạ quạt xuống vùng lý tưởng.
- Dưới cánh quạt trong bán kính quay không được có vật cản (dầm phụ, đường ống, đèn, cẩu trục). Có cẩu trục chạy ngang phải quy hoạch cao độ riêng — đây là lý do luôn cần khảo sát trước khi lắp.

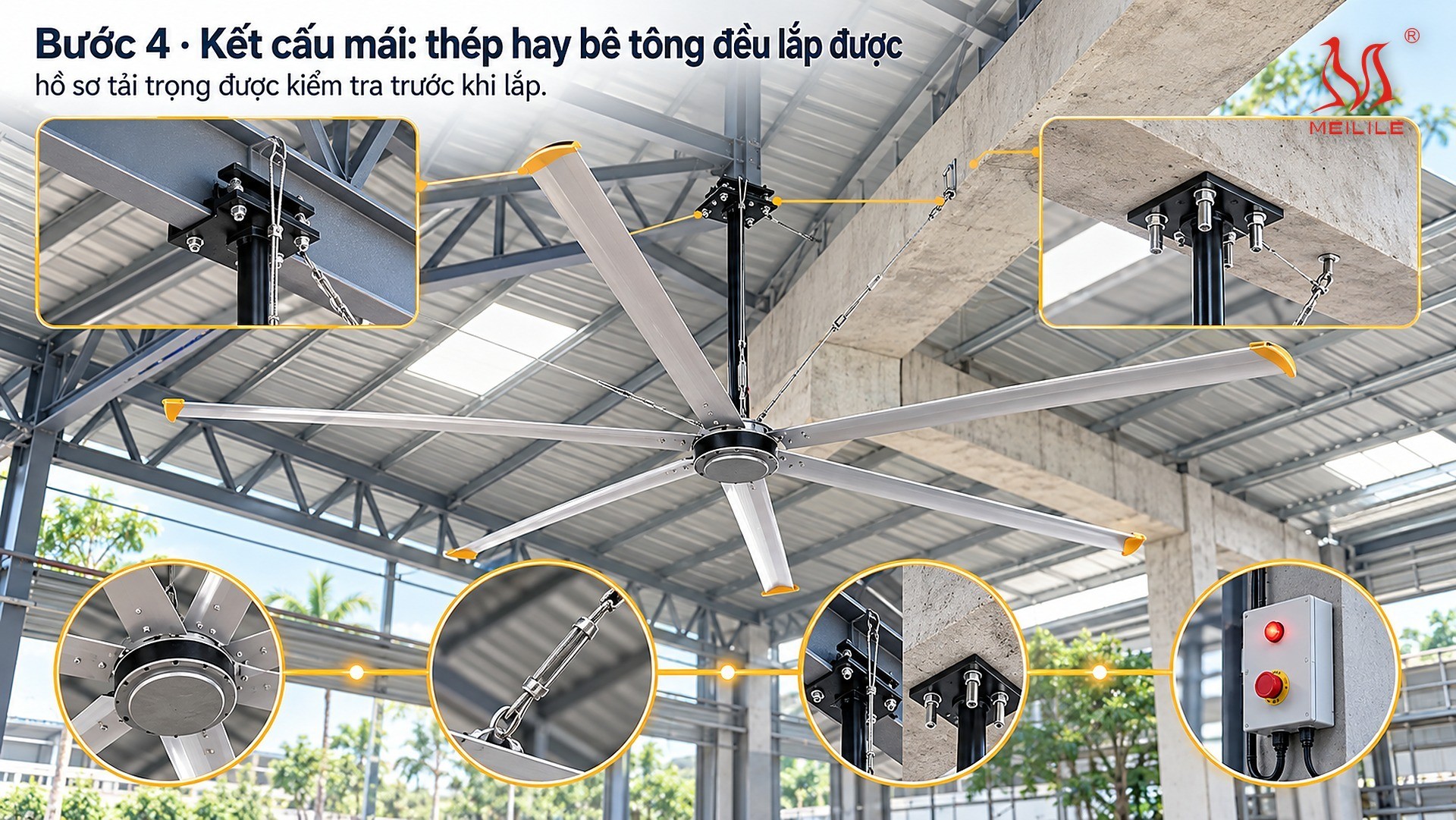

Bước 4 · Kết cấu mái: thép hay bê tông đều lắp được
- Mái kết cấu thép (phổ biến ở nhà xưởng Việt Nam): dùng kẹp dầm chuyên dụng, thi công nhanh, không phải hàn hay khoan phá kết cấu.
- Trần / dầm bê tông: bắt bu lông nở vào dầm, hoặc dùng bản mã chờ sẵn nếu công trình đã tính trước tải treo; hồ sơ tải trọng được kiểm tra trước khi lắp.
- Quạt MEILILE có hệ chống rơi 4 cấp độc lập: khung gá dư tải trọng ≥ 6 lần, chốt khóa cơ khí kép, cáp an toàn dự phòng và biến tần tự dừng khi phát hiện bất thường — đây là yêu cầu bắt buộc với quạt treo trên đầu người. Quy trình đầy đủ xem tại thi công lắp đặt quạt trần công nghiệp.

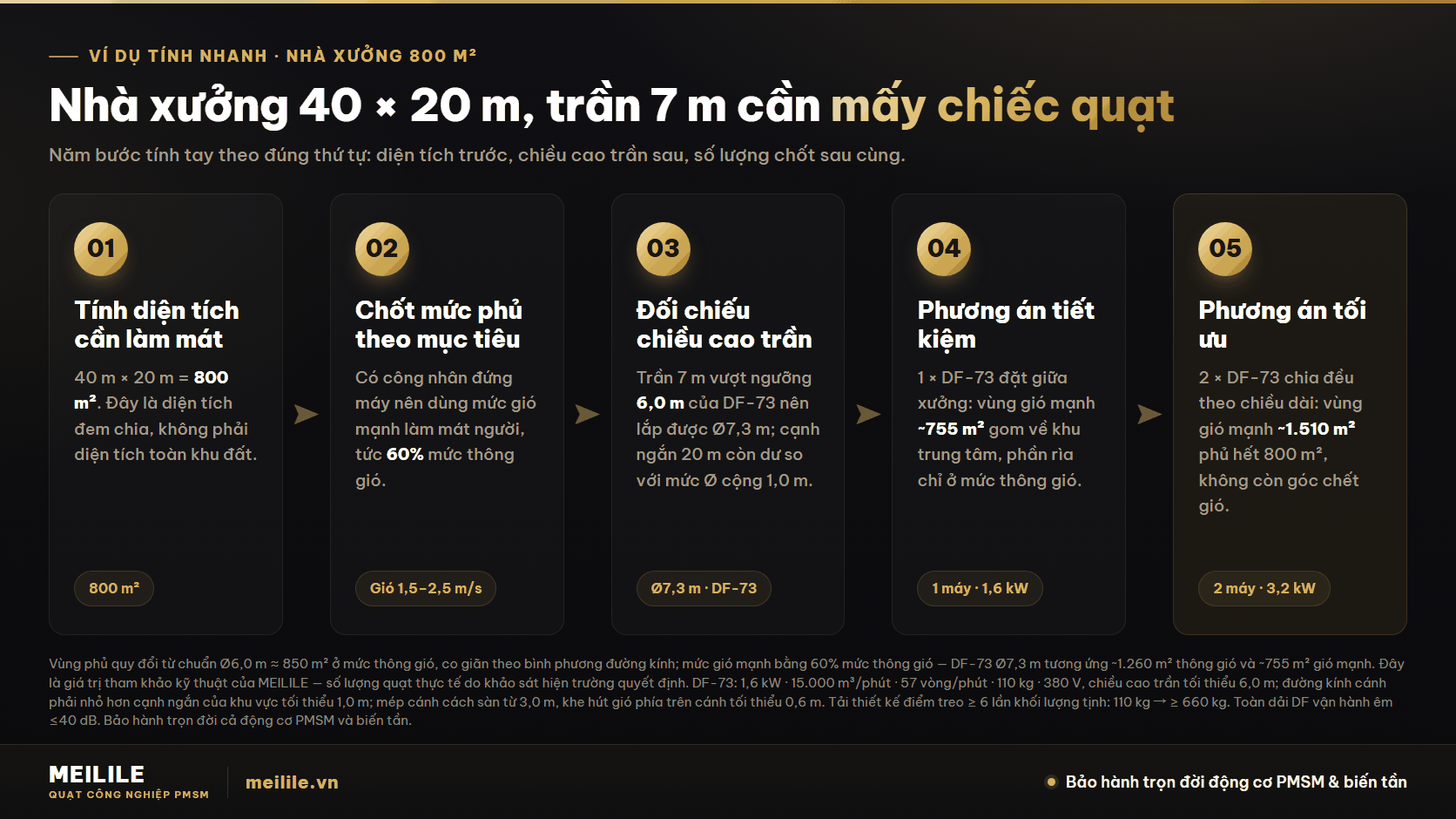

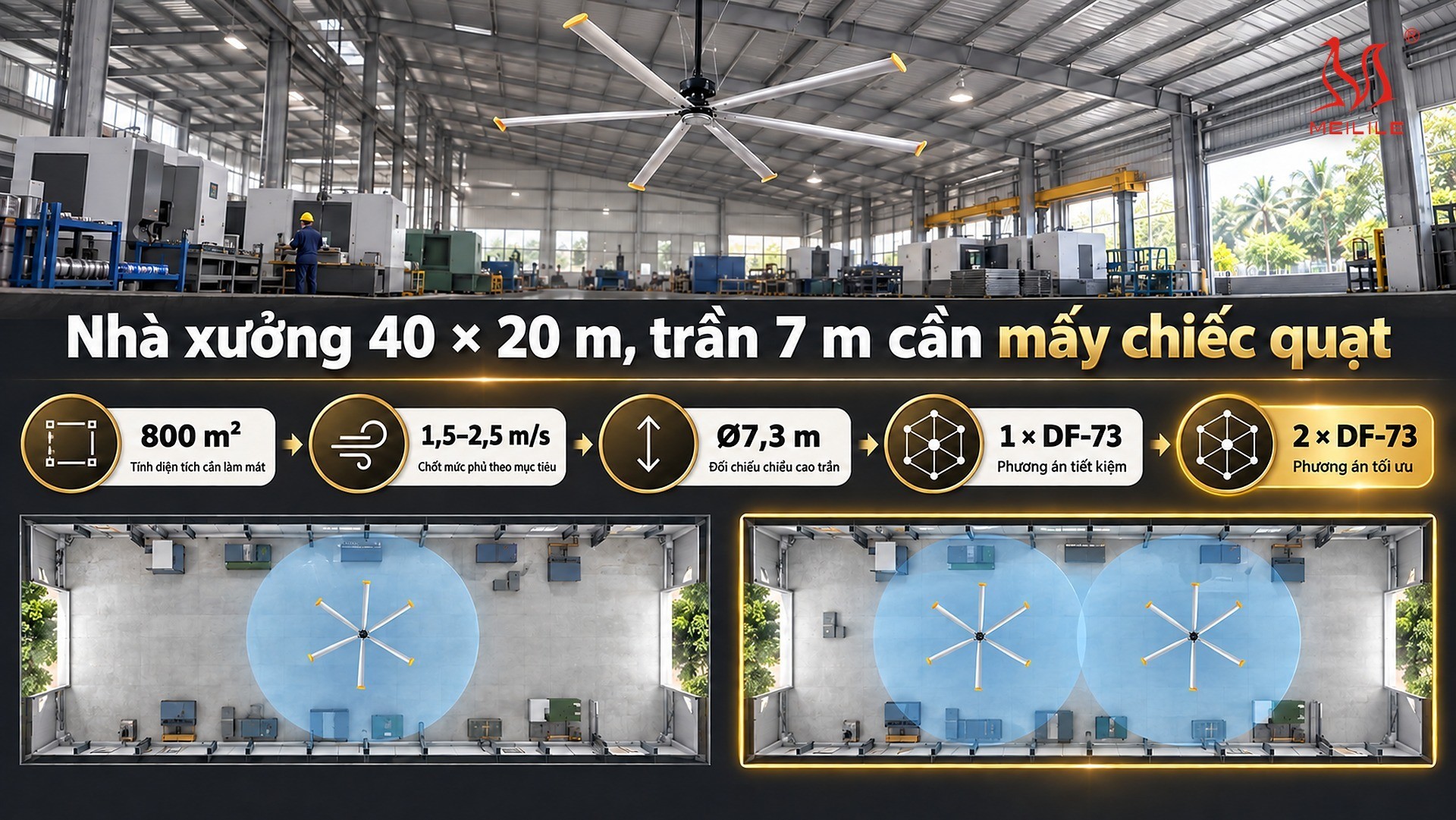

Ví dụ tính nhanh: nhà xưởng 40 × 20 m, trần 7 m
Diện tích 800 m², có công nhân làm việc → mục tiêu gió mạnh làm mát người:
- Trần 7 m vượt mức tối thiểu 6,0 m nên dùng được cỡ cánh lớn của dải DF là Ø7,3 m; cạnh ngắn 20 m cũng dư điều kiện. Cả hai phương án dưới đây vì thế cùng một đường kính, chỉ khác số lượng.
- Phương án tiết kiệm: 1 × DF-73 đặt giữa xưởng — đủ để lưu thông khí toàn xưởng, vùng gió mạnh tập trung ~755 m² ở khu trung tâm. Phù hợp khi ngân sách hạn chế hoặc khu vực làm việc nằm gọn ở giữa.
- Phương án tối ưu: 2 × DF-73 chia đều theo chiều dài — vùng gió mạnh ~1.510 m² > 800 m², mọi vị trí làm việc đều có gió, không còn góc chết.
- Trần 7 m nằm trong vùng lý tưởng, ống treo tiêu chuẩn là đủ, không cần nối dài.

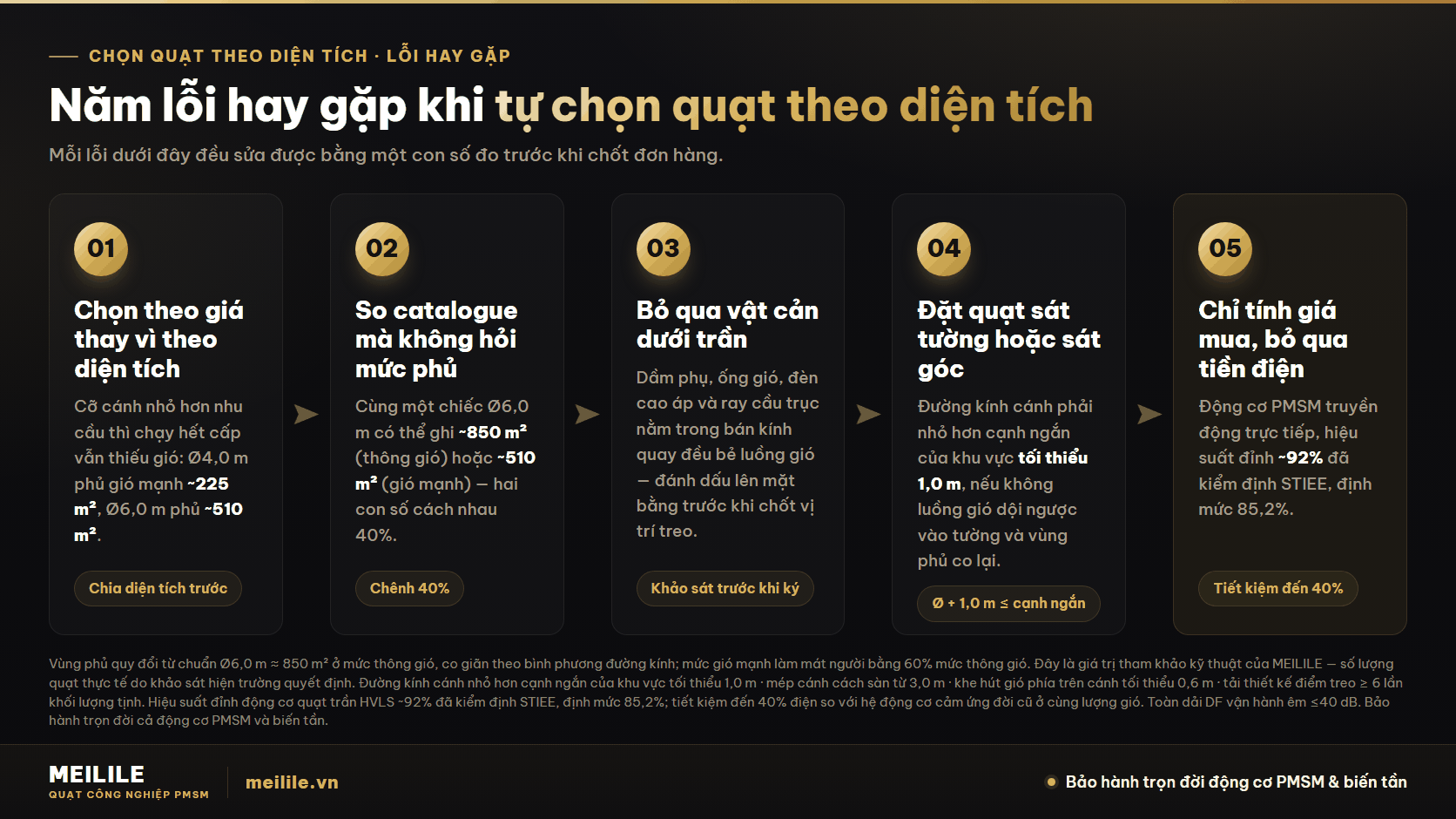

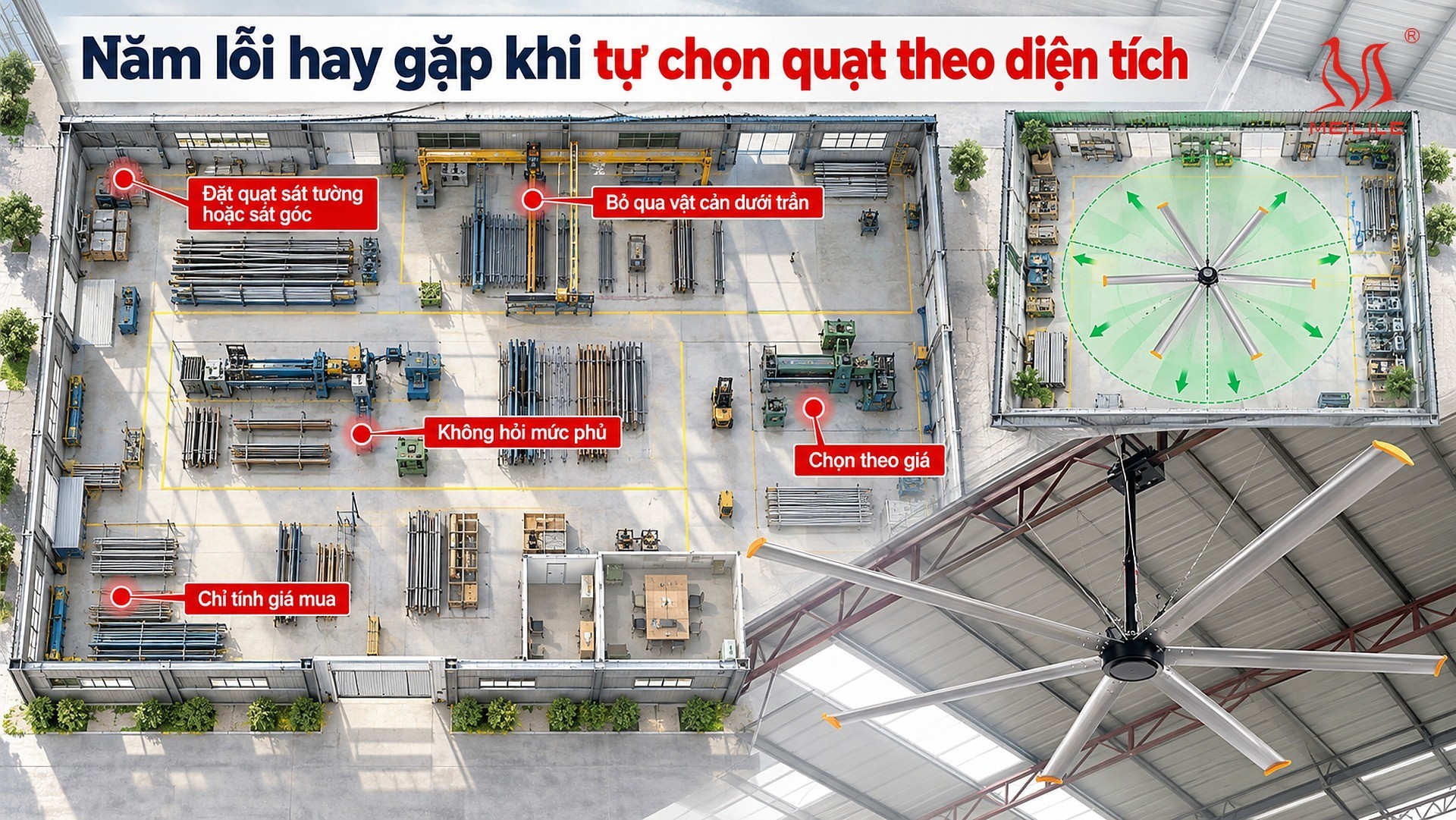

5 lỗi thường gặp khi tự chọn quạt
- Chọn theo giá thay vì theo diện tích → quạt nhỏ quá, chạy hết công suất vẫn không mát.
- So catalogue các hãng bằng "vùng phủ" mà không hỏi đó là mức thông gió hay mức gió mạnh.
- Quên vật cản dưới trần (cẩu trục, ống gió, đèn cao áp) — đến ngày lắp mới phát hiện.
- Lắp quạt quá sát tường/góc — luồng gió dội ngược, hiệu quả giảm mạnh.
- Chọn động cơ cảm ứng giá rẻ mà không tính chi phí điện cả vòng đời — xem bài so sánh PMSM và động cơ cảm ứng để tự tính phần chênh lệch theo giờ chạy thực tế của xưởng bạn.
Câu hỏi thường gặp khi chọn quạt HVLS theo diện tích
Cách tính số quạt trần công nghiệp HVLS theo diện tích như thế nào?
Lấy diện tích khu vực cần làm mát chia cho vùng phủ của đường kính quạt. Mỗi đường kính có hai mức phủ: mức thông gió (một quạt Ø6,0 m phủ ~850 m²) và mức gió mạnh làm mát người, chỉ bằng khoảng 60% mức thông gió (Ø6,0 m còn ~510 m²). Xưởng có công nhân đứng máy phải chia theo mức gió mạnh. Sau đó đối chiếu chiều cao trần: diện tích quyết định số lượng, còn chiều cao trần mới quyết định đường kính lắp được.
Nhà xưởng 800 m² (40×20 m) cần bao nhiêu quạt HVLS?
Với mục tiêu gió mạnh làm mát người và trần 7 m (đủ cao để dùng cỡ cánh lớn của dải DF là Ø7,3 m): phương án tiết kiệm dùng 1 chiếc DF-73 đặt giữa xưởng, phủ gió mạnh vùng trung tâm ~755 m²; phương án tối ưu dùng 2 chiếc DF-73 chia đều theo chiều dài, gió mạnh phủ ~1.510 m² nên mọi vị trí làm việc đều mát. Trần 7 m nằm trong vùng lý tưởng, dùng ống treo tiêu chuẩn.
Trần nhà xưởng thấp hơn 4 m có lắp được quạt HVLS không?
Trần từ 3,4 m là đã lắp được quạt HVLS cỡ Ø3,0 m (DF-30); từ 4 m trở lên hiệu quả rõ hơn vì chọn được đường kính lớn hơn. Thấp hơn 3,4 m thì nên dùng quạt di động YF thổi ngang. Ngược lại, trần rất cao 12–15 m vẫn lắp HVLS tốt bằng ống treo nối dài để hạ cánh quạt về khoảng 5–9 m cách sàn.
