Quạt trần công nghiệp có bị rơi không phụ thuộc chủ yếu vào điểm treo và cách lắp. Điểm treo sai thì không lớp chống rơi nào bù được: xà gồ và tôn mái chỉ chịu tải mái, không chịu tải treo động. MEILILE giữ quạt bằng ba lớp cơ khí (khung gá, chốt khóa kép, cáp an toàn) và một lớp bảo vệ điện của biến tần. Điểm treo phải chịu được 6 lần khối lượng tịnh: DF-30 35 kg cần ≥210 kg, DF-73 110 kg cần ≥660 kg.
Quạt trần công nghiệp có bị rơi không: rơi bắt đầu từ mắt xích nào?
Muốn trả lời câu này bằng kỹ thuật, hãy đi theo đường mà khối lượng máy truyền xuống. Toàn bộ quạt treo trên một chuỗi chi tiết: khung gá bắt vào dầm thép hoặc bê tông, ống treo, thanh giằng chống lắc, thân động cơ, mâm cánh và cánh. Chuỗi đó đưa khối lượng máy vào kết cấu công trình, và một chiếc quạt rơi có nghĩa là một mắt xích trong chuỗi đã mất khả năng truyền tải. Động cơ đứng ở giữa chuỗi, và trong sáu lỗi lắp đặt thường gặp mà MEILILE liệt kê không có lỗi nào nằm ở động cơ. Người mua hay hỏi về động cơ, nhưng câu hỏi «có bị rơi không» thực ra phải nhắm vào hai đầu của chuỗi: điểm bắt vào mái và điểm nối cánh vào trục.
Trong sáu lỗi lắp đặt thường gặp mà MEILILE liệt kê ở bài cách lắp đặt quạt trần công nghiệp, lỗi được xếp nguy hiểm hơn cả là bắt điểm treo vào xà gồ hoặc tôn mái. Xà gồ chỉ chịu tải mái, không được thiết kế để chịu tải treo động; biểu hiện là mái rung theo nhịp quạt, có tiếng cọt kẹt kim loại, tôn quanh điểm bắt bị biến dạng và có vết dột. Lỗi thứ sáu trong danh sách là không siết đủ lực, không đánh dấu chống nới lỏng và thiếu cáp an toàn: sau vài tuần vận hành xuất hiện rung tăng dần và tiếng kim loại lạ, vì liên kết tự nới do rung tích lũy. Đối chiếu với quy trình 5 bước, năm trong sáu lỗi đã được quyết định ở bước khảo sát và thiết kế, trước khi có người lên mái. Nói cách khác, lỗi nguy hiểm hơn cả về rơi được định đoạt trên bản vẽ, còn lỗi siết thiếu lực và thiếu cáp an toàn thì lộ ra trên xe nâng người.
Vì thế điểm treo là thứ phải chốt trước. Với mái tôn khung thép, khung gá kẹp ôm cánh dưới của vì kèo chính, không hàn, không khoan phá kết cấu; vị trí quạt không trùng vì kèo thì chế tạo khung phụ thép bắc qua hai vì kèo gần kề. Với sàn hoặc dầm bê tông cốt thép, điểm treo đặt vào dầm chính hoặc sàn có chiều dày từ 150 mm, cấp độ bền bê tông từ C25, ưu tiên vị trí gần giao dầm, dùng bu-lông neo hóa chất hoặc bu-lông nở cơ khí đúng chủng loại, và phải chờ đủ thời gian đóng rắn của neo trước khi treo tải. Ba nơi không được bắt tải trong mọi trường hợp: tôn mái, xà gồ và dầm đỡ ray cầu trục. Dầm đỡ ray cầu trục chịu tải trọng động thay đổi liên tục và rung theo mỗi lần cầu trục di chuyển, phanh, nâng hạ; treo quạt lên đó vừa truyền rung ngược vào quạt, vừa can thiệp vào kết cấu phục vụ thiết bị nâng vốn được quản lý an toàn riêng. Xưởng có cầu trục kín nhịp có bài riêng về lắp quạt trần công nghiệp trong xưởng có cầu trục.
Ba lớp giữ máy và một lớp bảo vệ điện: mỗi lớp giữ cái gì, mất hiệu lực khi nào?

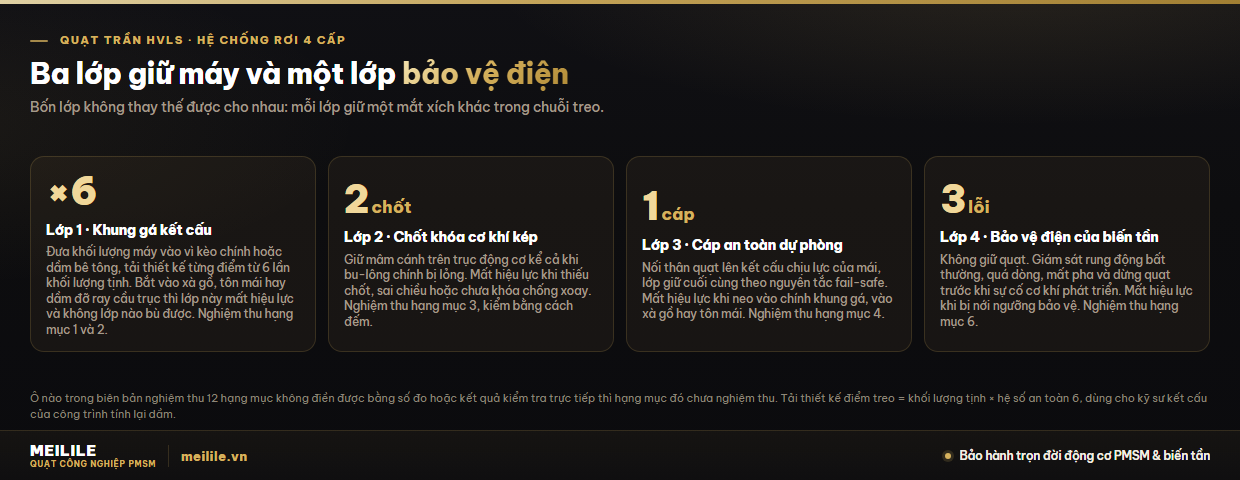

MEILILE gọi hệ này là hệ chống rơi 4 cấp, và cách gọi đó dễ khiến người đọc nghĩ bốn lớp cùng làm một việc. Thực ra ba lớp giữ máy bằng cơ khí, còn lớp thứ tư chỉ dừng máy bằng điện. Khung gá kết cấu là lớp 1: bắt bu-lông cường độ cao vào dầm thép hoặc bê tông, tải thiết kế từng điểm từ 6 lần khối lượng tịnh. Chốt khóa cơ khí kép giữa trục động cơ và mâm cánh là lớp 2: giữ mâm cánh trên trục kể cả khi bu-lông chính bị lỏng. Cáp an toàn dự phòng nối thân quạt với kết cấu mái là lớp 3, lớp giữ cuối cùng theo nguyên tắc fail-safe (hỏng vẫn an toàn). Lớp 4 là bảo vệ điện chủ động của biến tần: giám sát rung động bất thường, quá dòng, mất pha và tự dừng quạt trước khi sự cố cơ khí phát triển. Lớp 4 không giữ quạt; nó chỉ ngăn quạt tiếp tục chạy khi một trong ba dấu hiệu đó cho thấy sự cố cơ khí hoặc điện đang phát triển.
Mỗi lớp có một điều kiện mất hiệu lực, và điều kiện của lớp 1 nặng hơn cả: điểm treo là xà gồ, tôn mái hay dầm đỡ ray cầu trục thì lớp 1 mất hiệu lực và không lớp nào bù được. Lớp 2 mất hiệu lực khi thiếu chốt, sai chiều hoặc chưa khóa chống xoay. Lớp 3 mất hiệu lực khi cáp neo vào chính khung gá, vì nối vào khung gá thì cáp mất tác dụng đúng lúc khung gá là thứ bị lỏng. Lớp 4 mất hiệu lực khi ai đó nới ngưỡng bảo vệ của biến tần để quạt chạy cho xong nghiệm thu. Bảng dưới xếp bốn lớp cạnh nhau theo ba câu: chức năng của lớp đó, điều kiện mất hiệu lực, và hạng mục tương ứng trong biên bản nghiệm thu 12 mục.
| Lớp | Chức năng | Mất hiệu lực khi | Hạng mục nghiệm thu tương ứng |
|---|---|---|---|
| 1. Khung gá kết cấu | Đưa toàn bộ khối lượng máy vào vì kèo chính hoặc dầm bê tông; tải thiết kế từng điểm từ 6 lần khối lượng tịnh | Bắt vào xà gồ, tôn mái hay dầm đỡ ray cầu trục; tải chưa được kỹ sư kết cấu xác nhận. Mất lớp này thì không lớp nào bù được | Hạng mục 1 (lực siết bằng cờ lê lực, vạch sơn chống nới lỏng) và hạng mục 2 (khung gá bắt đúng vì kèo chính hoặc dầm bê tông theo bản vẽ) |
| 2. Chốt khóa cơ khí kép | Giữ mâm cánh trên trục động cơ kể cả khi bu-lông chính bị lỏng | Thiếu chốt, sai chiều, chưa khóa chống xoay | Hạng mục 3: đếm và kiểm trực tiếp từng chốt, đủ số lượng, đúng chiều, đã khóa chống xoay |
| 3. Cáp an toàn dự phòng | Nối thân quạt lên kết cấu chịu lực của mái; lớp giữ cuối cùng theo nguyên tắc fail-safe | Neo vào chính khung gá, neo vào xà gồ hay tôn; cáp có sợi thép đứt; kẹp cáp thiếu hoặc sai chiều | Hạng mục 4: neo vào kết cấu chịu lực, kẹp đúng số lượng, cáp không xoắn gập |
| 4. Bảo vệ điện của biến tần | Không giữ quạt. Giám sát rung bất thường, quá dòng, mất pha và dừng quạt trước khi sự cố cơ khí phát triển | Bị nới ngưỡng bảo vệ hoặc bị vô hiệu hóa để chạy cho xong nghiệm thu | Hạng mục 6: chạy quét toàn dải tốc độ, không cộng hưởng ở mức nào, biến tần không báo lỗi rung |
Đọc bảng theo hàng ngang sẽ thấy bốn lớp không thay thế được cho nhau: mỗi lớp giữ một mắt xích khác trong chuỗi. Lớp 2 giữ mâm cánh trên trục động cơ, lớp 3 nối thân quạt lên kết cấu chịu lực của mái, lớp 4 chỉ dừng máy bằng điện, và cả ba đều dựa vào lớp 1. Vì thế lớp 1 bắt sai kết cấu thì không lớp nào bù được, và đó cũng là lý do câu cam kết của bài này đặt ở lớp 1, chứ không đặt ở cáp hay ở biến tần.
Điểm treo phải chịu bao nhiêu kg cho từng model quạt trần công nghiệp DF?

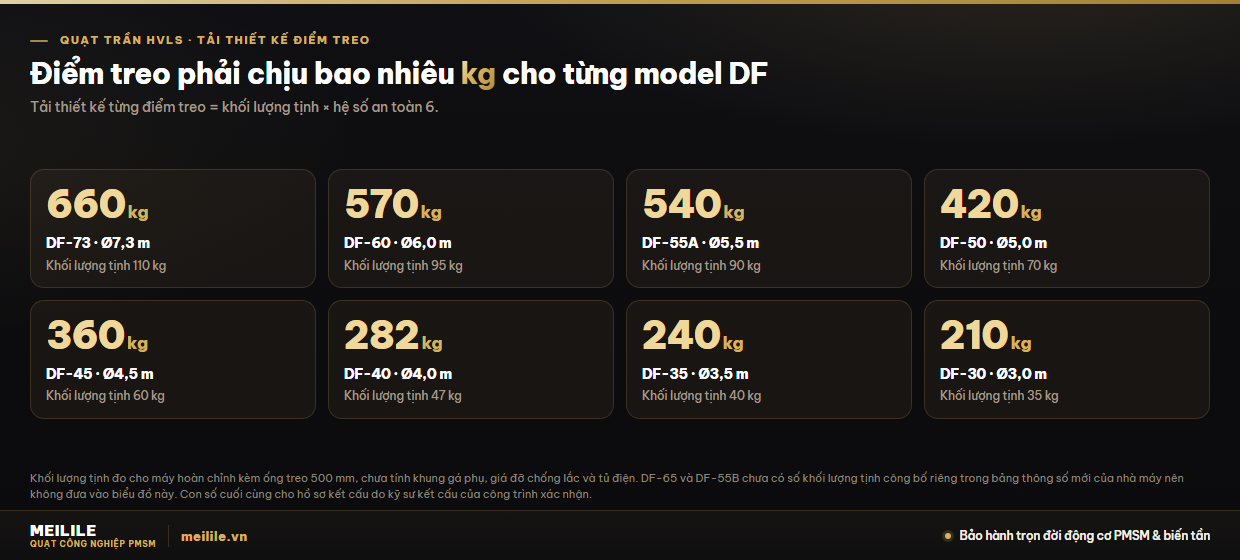

Nguyên tắc công bố của MEILILE là tải thiết kế điểm treo từ 6 lần khối lượng quạt, đã gồm dự phòng cho tải động lúc khởi động và lúc đảo chiều. Công cụ chọn quạt trần HVLS tính theo đúng hệ số an toàn 6 này nên trả về cùng một con số với bảng dưới. Khối lượng tịnh trong bảng là số đo cho máy hoàn chỉnh kèm ống treo 500 mm, chưa tính khung gá phụ, giá đỡ chống lắc và tủ điện; ống treo dài hơn 500 mm hoặc kết cấu mái nhẹ đều làm con số thay đổi, nên bảng này là đầu vào cho kỹ sư kết cấu của công trình, không phải kết luận thay họ.
| Model | Đường kính | Khối lượng tịnh | Tải thiết kế điểm treo (× 6) |
|---|---|---|---|
| DF-73 | Ø7,3 m | 110 kg | ≥660 kg |
| DF-65 | Ø6,5 m | 95 kg * | ≥570 kg * |
| DF-60 | Ø6,0 m | 95 kg | ≥570 kg |
| DF-55A | Ø5,5 m | 90 kg | ≥540 kg |
| DF-55B | Ø5,5 m | 75 kg * | ≥450 kg * |
| DF-50 | Ø5,0 m | 70 kg | ≥420 kg |
| DF-45 | Ø4,5 m | 60 kg | ≥360 kg |
| DF-40 | Ø4,0 m | 47 kg | ≥282 kg |
| DF-35 | Ø3,5 m | 40 kg | ≥240 kg |
| DF-30 | Ø3,0 m | 35 kg | ≥210 kg |
* DF-65 và DF-55B chưa có số khối lượng tịnh công bố riêng trong bảng thông số mới của nhà máy, con số trong bảng đang chờ nhà máy xác nhận; hồ sơ kết cấu cần con số chính thức thì MEILILE xin từ nhà máy trước khi ký hợp đồng.
Ba điều rút ra từ bảng. Thứ nhất, hai model cùng Ø5,5 m có hai con số tải khác nhau, 540 kg cho DF-55A và 450 kg cho DF-55B, nên bản vẽ ghi "quạt 5,5 m" mà không ghi model thì kỹ sư kết cấu chưa có gì để tính. Thứ hai, DF-65 và DF-60 cùng 95 kg và cùng 570 kg, trong khi bước từ DF-60 lên DF-73 thêm 90 kg tải thiết kế cho mỗi điểm. Thứ ba, ở đầu dải nhỏ, khoảng cách giữa DF-40 và DF-45 là 78 kg tải thiết kế, nên một điểm treo chịu 300 kg nằm đúng giữa hai model này. Bảng đầy đủ kèm trần tối thiểu, mức treo hiệu quả tối đa và điện áp của từng model nằm ở bài cách lắp đặt; bài này chỉ giữ hai cột liên quan tới câu hỏi «có rơi không».
Vì sao MEILILE lấy hệ số 6, và không lắp khi điểm treo không đủ?
Khối lượng tịnh chỉ là tải tĩnh. Lúc khởi động, lúc đảo chiều và trong ca chạy liên tục còn có tải động dồn vào vài chi tiết liên kết, và hệ số 6 là hệ số an toàn MEILILE dùng thống nhất cho cả dải DF và trong công cụ chọn quạt, để bao cả phần tải động đó. Khởi động mềm của biến tần giữ dòng khởi động thấp, tránh cú giật cơ khí lên chuỗi treo mỗi lần bật máy; hệ số 6 vẫn áp dụng như nhau cho cả 10 model DF. Bài này không so hệ số 6 với con số của hãng khác; người mua chỉ cần một điều: con số trong bản vẽ của mình là 6 lần khối lượng tịnh của đúng model đã chọn.
Quy tắc "không đủ thì không lắp" nằm ở bước 2 của quy trình 5 bước: tra tải thiết kế của model, gửi kỹ sư kết cấu, và điểm treo không đủ 6 lần khối lượng tịnh thì không sang bước 3, tức bước lắp cơ khí. Kết luận "đủ" hay "phải gia cường" là của bên kết cấu; MEILILE cung cấp khối lượng tịnh và tải thiết kế từng model. Ví dụ: kết cấu chỉ chịu 300 kg mỗi điểm thì đường kính bị cắt ngay tại bảng trên, đủ cho DF-40 với 282 kg, không đủ cho DF-45 với 360 kg. Khi đó có hai đường: lùi đường kính về DF-40, hoặc gia cường kết cấu và thêm khung phụ chia tải để lên Ø4,5 m; con số cuối cùng do kỹ sư kết cấu của công trình xác nhận. Đường thứ ba, treo thử xem sao, không có trong quy trình.
Điểm dừng này có giá của nó. Nó có thể khiến một dự án phải mua model nhỏ hơn dự tính, hoặc phải thêm chi phí khung phụ trước khi treo quạt. MEILILE chấp nhận cái giá đó vì hai lý do. Một, lớp 1 là lớp không có gì bù được, nên khoản tiết kiệm lúc lắp ở chỗ này không bù được rủi ro trong suốt thời gian vận hành. Hai, theo chính sách bảo hành, lắp đúng tải treo khuyến nghị là điều kiện giữ hiệu lực bảo hành trọn đời động cơ và biến tần, còn hư hỏng do lắp đặt sai hướng dẫn bởi đơn vị không được MEILILE chấp thuận thì không thuộc phạm vi bảo hành, nên phần hư hỏng đó chủ xưởng phải tự gánh.
Cáp an toàn quạt trần nối vào đâu, và vì sao không được nối vào khung gá?
Cáp an toàn, hay cáp treo an toàn, là đoạn cáp thép nối từ thân quạt lên kết cấu chịu lực của mái. Nó là lớp giữ cuối cùng theo nguyên tắc fail-safe: không làm việc gì cả cho đến ngày nó phải làm mọi việc. Điểm neo quyết định cáp có làm được việc đó hay không. Cáp phải neo vào kết cấu mái, tức vì kèo chính hoặc dầm bê tông, chứ không neo vào chính khung gá; nối vào khung gá thì cáp mất tác dụng đúng lúc khung gá là thứ bị lỏng, vì khi đó cáp và vật nó phải giữ cùng rơi với nhau. Cáp cũng không được neo vào xà gồ hay tôn, với cùng lý do như điểm treo chính.
Chi tiết thứ hai là độ chùng. Cáp phải đủ chùng để không chịu tải khi vận hành bình thường, và đủ ngắn để giữ quạt ngay khi cần. Hạng mục 4 trong biên bản nghiệm thu kiểm điểm neo và kẹp cáp: neo vào kết cấu chịu lực, kẹp đúng số lượng, cáp không xoắn gập. Độ chùng và tình trạng cáp được kiểm lại ở kỳ bảo trì 12 tháng: kỹ thuật viên soi từng đoạn cáp tìm sợi thép đứt, gỉ sét, biến dạng; kiểm tra kẹp cáp còn đủ lực, đúng chiều; và bất kỳ đoạn cáp nào có sợi đứt đều thay mới, không sửa.
Một cách kiểm nhanh dành cho người không leo lên mái: hỏi đội lắp đặt cáp neo vào đâu, và yêu cầu chỉ ra vị trí đó trên bản vẽ đã duyệt ở bước 2. Câu trả lời "neo vào khung treo cho gọn" là dấu hiệu lớp 3 đang có trên giấy mà không có trong thực tế.

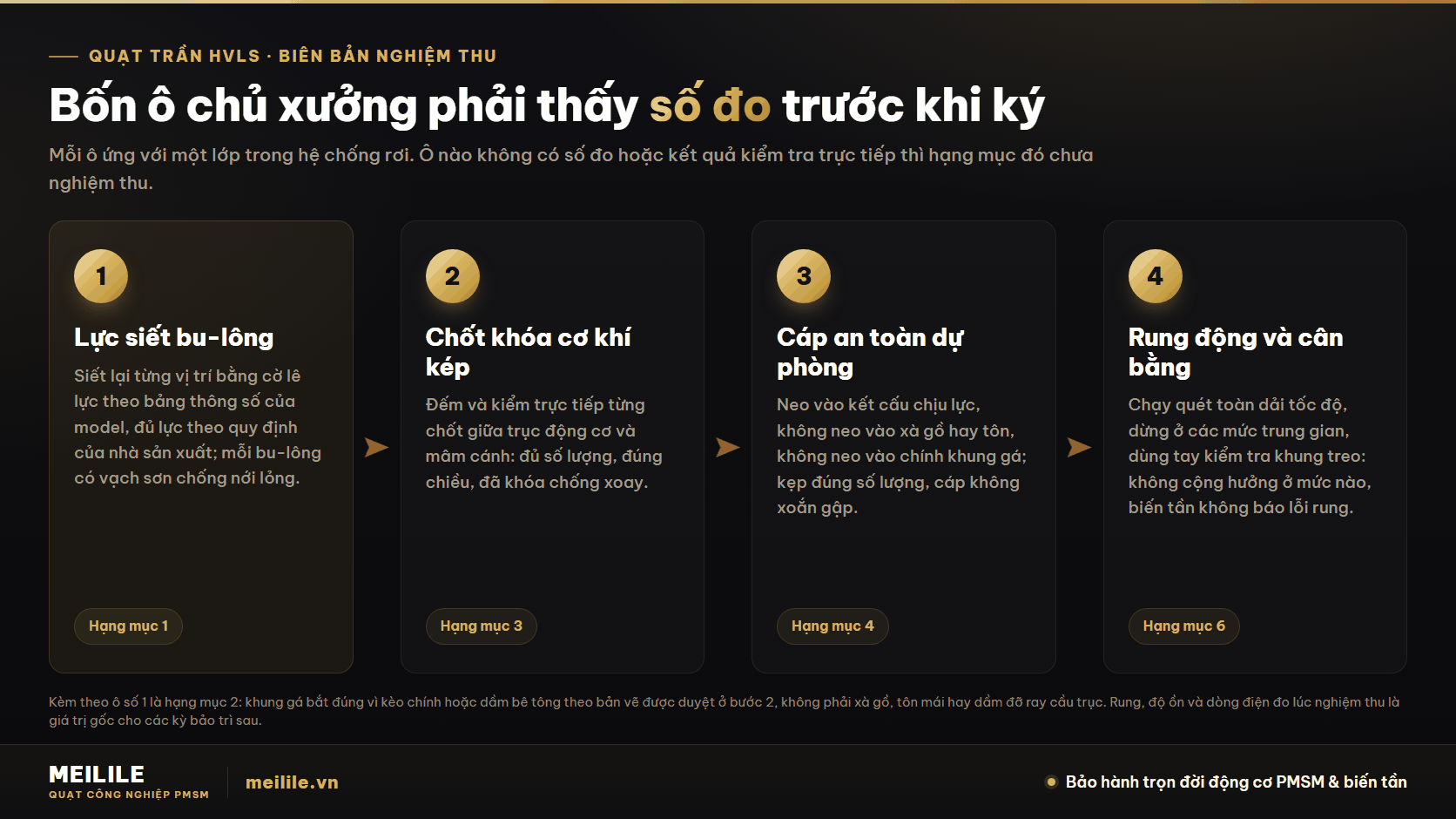

Bốn ô chủ xưởng phải thấy số đo trước khi ký biên bản nghiệm thu
Nghiệm thu quạt trần công nghiệp gồm 12 hạng mục chia bốn nhóm: cơ khí (1 đến 4), vận hành (5 đến 8), điện (9 và 10), hình học và hoàn trả mặt bằng (11 và 12). Nguyên tắc chung: ô nào không điền được bằng số đo hoặc kết quả kiểm tra trực tiếp thì hạng mục đó chưa nghiệm thu. Với câu hỏi có rơi không, bốn ô dưới đây là bốn ô chủ xưởng cần tự nhìn vào trước khi ký, vì mỗi ô ứng với một lớp trong hệ chống rơi.
- Ô số 1, lực siết bu-lông liên kết. Siết lại từng vị trí bằng cờ lê lực theo bảng thông số của model, đủ lực theo quy định của nhà sản xuất; mỗi bu-lông có vạch sơn chống nới lỏng để lần bảo trì sau nhìn là biết đã xoay hay chưa. Kèm theo ô này là hạng mục 2: khung gá bắt đúng vì kèo chính hoặc dầm bê tông theo bản vẽ được duyệt ở bước 2, không phải xà gồ, tôn mái hay dầm đỡ ray cầu trục. Bản vẽ đó phải ghi cao độ cánh, chiều dài ống treo, chi tiết liên kết và tải thiết kế từng điểm.
- Ô số 3, chốt khóa cơ khí kép. Đếm và kiểm trực tiếp từng chốt giữa trục động cơ và mâm cánh: đủ số lượng, đúng chiều, đã khóa chống xoay. Trong bốn ô, chỉ ô này kiểm được bằng cách đếm, nên chủ xưởng có thể yêu cầu đếm lại ngay tại chỗ trước khi ký.
- Ô số 4, cáp an toàn dự phòng. Điểm neo trên kết cấu chịu lực, không neo vào xà gồ hay tôn, không neo vào chính khung gá; kẹp đúng số lượng, cáp không xoắn gập.
- Ô số 6, rung động và cân bằng. Chạy quét toàn dải tốc độ, dừng lại ở các mức trung gian, quan sát và dùng tay kiểm tra khung treo: không rung lắc bất thường, không cộng hưởng ở bất kỳ mức tốc độ nào, biến tần không báo lỗi rung. Rung, độ ồn và dòng điện đo lúc này là giá trị gốc cho các kỳ bảo trì sau, nên ô này không chỉ là "đạt" mà phải có con số.
Hai điều nữa nằm ngoài biên bản nhưng quyết định biên bản có nghĩa hay không. Người làm bốn việc trên phải rời mặt đất, nên đội thi công cần nhân sự có chứng chỉ làm việc trên cao và thiết bị nâng có hồ sơ kiểm định còn hiệu lực. Và biến tần dừng ở bước chạy thử nghĩa là còn một lỗi cơ khí hoặc điện chưa xử lý, không phải "biến tần nhạy"; đội lắp đi tìm lỗi đó, không nới ngưỡng bảo vệ để chạy cho xong nghiệm thu. Quy trình đầy đủ 5 bước với sản phẩm bàn giao từng bước nằm ở trang dịch vụ thi công lắp đặt quạt trần công nghiệp.

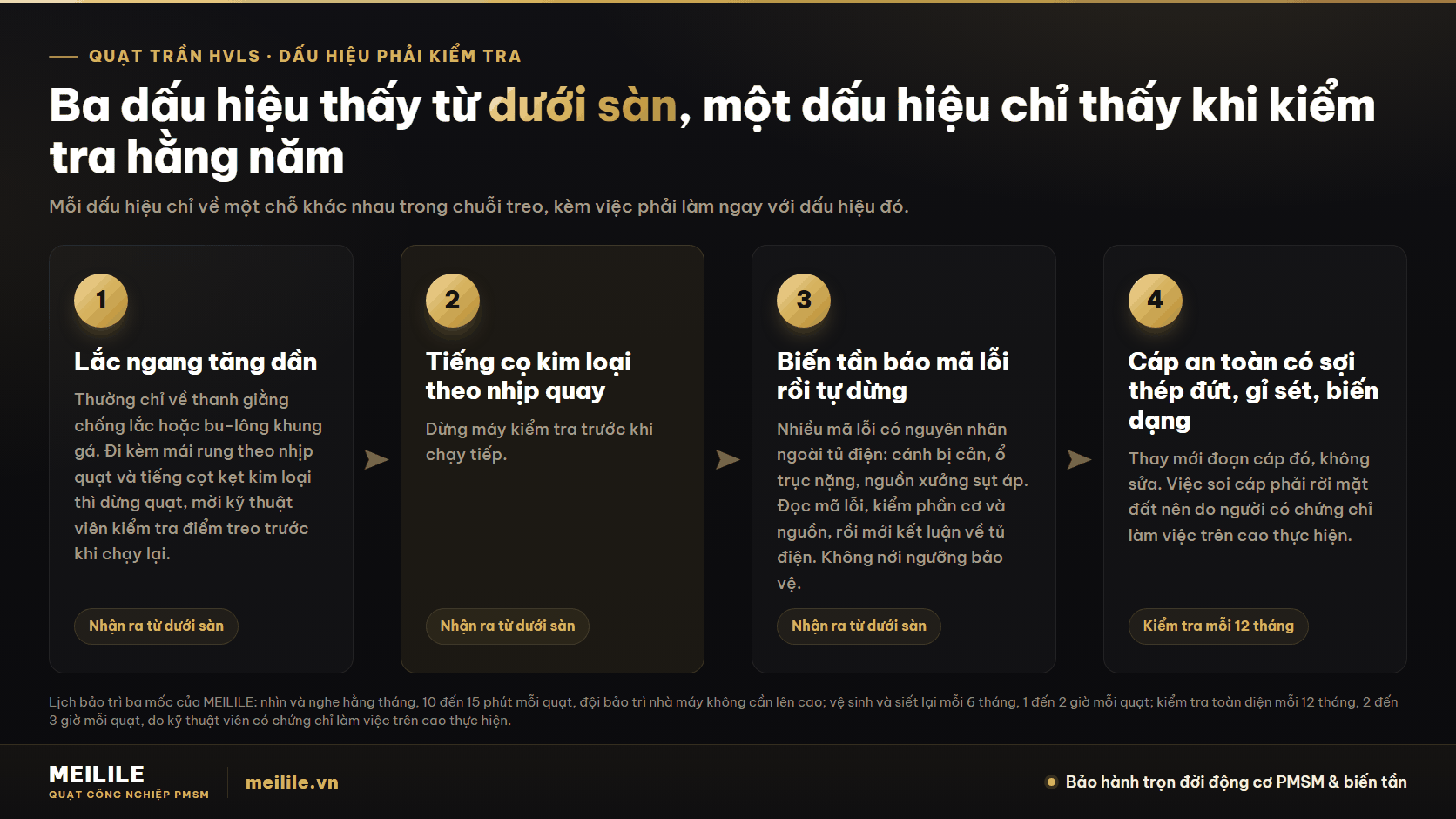

Dùng vài năm rồi, thấy dấu hiệu nào thì phải dừng quạt để kiểm tra?
Một chiếc quạt lắp đúng vẫn cần được nhìn và nghe định kỳ, vì liên kết tự nới do rung tích lũy, và quá trình đó không nhìn thấy bằng mắt cho đến khi đã quá muộn. Có ba dấu hiệu mà đội bảo trì nhà máy nhận ra được từ dưới sàn và một dấu hiệu chỉ thấy khi kiểm tra hằng năm trên cao, mỗi dấu hiệu chỉ về một chỗ khác nhau trong chuỗi treo.
- Lắc ngang tăng dần. Thường chỉ về thanh giằng chống lắc hoặc bu-lông khung gá, không phải về động cơ. Nếu đi kèm mái rung theo nhịp quạt và tiếng cọt kẹt kim loại thì đó là biểu hiện của lỗi bắt điểm treo vào xà gồ, lỗi nguy hiểm hơn cả trong sáu lỗi lắp đặt: dừng quạt và mời kỹ thuật viên kiểm tra điểm treo trước khi chạy lại.
- Tiếng cọ kim loại theo nhịp quay. Dừng máy kiểm tra trước khi chạy tiếp.
- Biến tần báo mã lỗi, quạt tự dừng rồi khởi động lại, hoặc không lên được dải tốc độ cao. Biến tần thường báo lỗi trước khi ngừng hẳn, và nhiều mã lỗi có nguyên nhân nằm ngoài tủ điện: cánh bị cản, ổ trục nặng, nguồn điện xưởng sụt áp giờ cao điểm. Đọc mã lỗi trước, kiểm tra phần cơ và nguồn, rồi mới kết luận về tủ điện.
- Cáp an toàn có sợi thép đứt, gỉ sét hoặc biến dạng khi kiểm tra hằng năm. Thay mới đoạn cáp đó, không sửa.
Lịch bảo trì của MEILILE có ba mốc, chia việc theo người đủ điều kiện làm việc đó. Hằng tháng, đội bảo trì nhà máy nhìn và nghe khi quạt chạy đủ dải tốc độ, đọc màn hình biến tần xem có mã lỗi lưu, mất 10 đến 15 phút mỗi quạt và không cần lên cao. Mỗi 6 tháng, kỹ thuật viên hoặc đội nhà máy đã được MEILILE hướng dẫn vệ sinh cánh tại chỗ, kiểm tra bằng mắt hệ treo và cáp an toàn, siết lại các liên kết tiếp cận được, 1 đến 2 giờ mỗi quạt; phần việc phải rời mặt đất vẫn do người có chứng chỉ làm việc trên cao thực hiện. Mỗi 12 tháng, kỹ thuật viên có chứng chỉ làm việc trên cao kiểm tra toàn diện: lực siết toàn bộ bu-lông theo bảng, cáp an toàn và chốt khóa cơ khí, cân bằng cánh, đo rung động và độ ồn so với giá trị nền, 2 đến 3 giờ mỗi quạt.
| Chu kỳ | Việc liên quan tới hệ treo và chống rơi | Thời lượng | Ai làm |
|---|---|---|---|
| Hằng tháng | Nhìn và nghe khi quạt chạy đủ dải tốc độ: tiếng lạ, rung bất thường; đọc màn hình biến tần xem có mã lỗi lưu | 10–15 phút/quạt | Đội bảo trì nhà máy, không cần lên cao |
| Mỗi 6 tháng | Kiểm tra bằng mắt hệ treo, cáp an toàn; siết lại các liên kết tiếp cận được | 1–2 giờ/quạt | Kỹ thuật viên, hoặc đội nhà máy đã được MEILILE hướng dẫn |
| Mỗi 12 tháng | Lực siết toàn bộ bu-lông theo bảng bằng cờ lê lực; soi cáp an toàn và chốt khóa cơ khí; đo rung động và độ ồn so với giá trị nền | 2–3 giờ/quạt | Kỹ thuật viên có chứng chỉ làm việc trên cao |
Việc siết lại ở kỳ 12 tháng làm bằng cờ lê lực theo bảng lực siết của từng vị trí, lực tham chiếu theo cấp bền bu-lông, ví dụ bu-lông M12 cấp bền 8.8 nằm trong khoảng 70–80 N·m, M16 cấp 8.8 khoảng 170–190 N·m, giá trị chính xác theo tài liệu lắp đặt của từng model. Sau khi siết, kỹ thuật viên kẻ lại vạch sơn trên đầu bu-lông và đai ốc, để lần kiểm sau chỉ cần nhìn vạch có bị xoay lệch. Mọi việc phải rời mặt đất, kể cả chạm vào cáp an toàn, đều thuộc phạm vi làm việc trên cao và cần người có chứng chỉ, dây an toàn và phương tiện nâng phù hợp. Lịch đầy đủ, gồm cả phần động cơ và tủ điện, ở bài bảo trì bảo dưỡng quạt trần công nghiệp.
Quạt trần công nghiệp có an toàn không: điều MEILILE cam kết và điều MEILILE không cam kết
Bài này không dẫn số liệu tai nạn hay số công trình chưa gặp sự cố, vì những con số như vậy không kiểm được từ phía người mua và cũng không thay được bốn ô nghiệm thu ở trên. Điều MEILILE cam kết là ba việc có giấy trắng mực đen: hai việc kiểm được bằng số đo và một việc ghi trong hợp đồng. Một, điểm treo không chịu được 6 lần khối lượng tịnh thì không lắp; tải thiết kế từng điểm nằm trên bản vẽ và đã qua kỹ sư kết cấu của công trình. Hai, cả bốn lớp chống rơi được lắp đủ và kiểm từng lớp khi nghiệm thu, biên bản 12 hạng mục có số đo ở mọi ô và chữ ký hai bên. Ba, động cơ PMSM và bộ điều khiển biến tần được bảo hành trọn đời đối với lỗi vật liệu và lỗi sản xuất, cam kết bằng hợp đồng.
Điều MEILILE không cam kết cũng cần nói rõ. MEILILE không hứa rằng quạt sẽ không rơi trong mọi tình huống, vì lớp 1 bắt sai kết cấu thì không lớp nào bù được, và điều đó nằm ngoài tầm với của bất kỳ chi tiết nào trên máy. MEILILE không bảo hành hư hỏng do lắp đặt sai hướng dẫn bởi đơn vị không được MEILILE chấp thuận, ví dụ bắt điểm treo vào xà gồ, bỏ cáp an toàn hay nới ngưỡng bảo vệ biến tần. Và MEILILE không kết luận "đủ tải" thay cho kỹ sư kết cấu của công trình: MEILILE đưa con số, bên kết cấu đưa chữ ký. Ba ranh giới này là lý do câu hỏi «có an toàn không» được trả lời bằng bốn ô trong biên bản, chứ không bằng một lời hứa.
Câu hỏi thường gặp về quạt trần công nghiệp có bị rơi không
Quạt trần công nghiệp có bị rơi không?
Quạt trần công nghiệp có rơi hay không phụ thuộc chủ yếu vào điểm treo và cách lắp: năm trong sáu lỗi lắp đặt thường gặp đã được quyết định ở bước khảo sát và thiết kế. Lỗi nguy hiểm hơn cả trong sáu lỗi đó là bắt điểm treo vào xà gồ hoặc tôn mái, vì kết cấu phụ không được thiết kế để chịu tải treo động. MEILILE giữ quạt bằng ba lớp cơ khí (khung gá bắt vào vì kèo chính hoặc dầm bê tông, chốt khóa cơ khí kép giữa trục động cơ và mâm cánh, cáp an toàn neo lên kết cấu mái) và một lớp bảo vệ điện do biến tần đảm nhiệm. Quy tắc đứng trước cả bốn lớp: điểm treo không chịu được 6 lần khối lượng tịnh thì MEILILE không lắp, DF-30 35 kg cần điểm treo từ 210 kg, DF-73 110 kg cần từ 660 kg.
Quạt trần công nghiệp có an toàn không khi treo ngay trên đầu công nhân?
Rủi ro được kiểm soát khi ba việc đã được xác nhận bằng số đo: tải thiết kế từng điểm treo bằng 6 lần khối lượng tịnh đã có kỹ sư kết cấu của công trình xác nhận trên bản vẽ; cả ba lớp giữ cơ khí và lớp bảo vệ điện của biến tần được lắp đủ và kiểm từng lớp khi nghiệm thu; biên bản 12 hạng mục có số đo ở mọi ô, chữ ký hai bên, trong đó lực siết bu-lông đo bằng cờ lê lực kèm vạch sơn chống nới lỏng, cáp an toàn neo vào kết cấu chịu lực, biến tần không báo lỗi rung khi chạy quét toàn dải tốc độ. MEILILE không hứa rằng quạt sẽ không rơi trong mọi tình huống, vì lớp 1 bắt sai kết cấu thì không lớp nào bù được; MEILILE chỉ hứa điều kiểm được: điểm treo không đủ 6 lần khối lượng tịnh thì không lắp.
Cáp an toàn quạt trần nối vào đâu?
Cáp an toàn nối từ thân quạt lên kết cấu chịu lực của mái, tức vì kèo chính hoặc dầm bê tông, không neo vào xà gồ hay tôn mái và không neo vào chính khung gá. Nối vào khung gá thì cáp mất tác dụng đúng lúc khung gá là thứ bị lỏng. Độ chùng của cáp phải đúng thiết kế: đủ chùng để không chịu tải khi vận hành bình thường, đủ ngắn để giữ quạt ngay khi cần. Hạng mục 4 trong biên bản nghiệm thu kiểm điểm neo và kẹp cáp: neo vào kết cấu chịu lực, kẹp đúng số lượng, cáp không xoắn gập. Khi bảo trì hằng năm, bất kỳ đoạn cáp nào có sợi thép đứt đều thay mới, không sửa.
Điểm treo chỉ chịu được 300 kg thì lắp được model quạt trần công nghiệp nào?
Dừng ở DF-40 (Ø4,0 m, khối lượng tịnh 47 kg, tải thiết kế điểm treo từ 282 kg). DF-45 nặng 60 kg cần điểm treo từ 360 kg nên không đủ. Muốn dùng quạt từ Ø4,5 m trở lên thì phải gia cường kết cấu hoặc thêm khung phụ chia tải, và con số cuối cùng do kỹ sư kết cấu của công trình xác nhận. MEILILE không treo thử để xem: điểm treo không đủ 6 lần khối lượng tịnh thì không sang bước lắp cơ khí.
Vì sao tải thiết kế điểm treo phải bằng 6 lần khối lượng tịnh?
Vì ngoài khối lượng tĩnh, lúc khởi động, lúc đảo chiều và trong ca chạy liên tục còn có tải động dồn vào vài chi tiết liên kết. Hệ số 6 là hệ số an toàn MEILILE dùng thống nhất cho cả dải DF và trong công cụ chọn quạt trần HVLS, đã gồm dự phòng cho tải động lúc khởi động và lúc đảo chiều. Khối lượng tịnh được đo cho máy hoàn chỉnh kèm ống treo 500 mm, chưa tính khung gá phụ, giá đỡ chống lắc và tủ điện; ống treo dài hơn 500 mm hoặc kết cấu mái nhẹ đều làm con số thay đổi. Riêng DF-65 và DF-55B chưa có số khối lượng tịnh công bố riêng trong bảng thông số mới của nhà máy, con số trong bảng đang chờ nhà máy xác nhận; hồ sơ kết cấu cần con số chính thức thì MEILILE xin từ nhà máy trước khi ký hợp đồng.
Biến tần báo lỗi rồi tự dừng quạt, có phải quạt sắp rơi không?
Không kết luận được từ mã lỗi. Biến tần là lớp bảo vệ điện: nó giám sát rung động bất thường, quá dòng, mất pha và dừng quạt trước khi sự cố cơ khí phát triển, nhưng nó không giữ quạt bằng cơ khí. Nhiều mã lỗi có nguyên nhân nằm ngoài tủ điện: cánh bị cản, ổ trục nặng, nguồn điện xưởng sụt áp giờ cao điểm. Quy trình đúng là đọc mã lỗi trước, kiểm tra phần cơ và nguồn, rồi mới kết luận về tủ điện. Điều không được làm là nới ngưỡng bảo vệ để quạt chạy tiếp: biến tần dừng nghĩa là còn một lỗi cơ khí hoặc điện chưa xử lý.
