Quạt cho sân pickleball trong nhà: trần 6 m không đủ đưa cánh quạt trần lên 5,49 m; chọn cỡ quạt theo chiều cao tới điểm treo, hạ tốc độ khi thi đấu

Câu hỏi về quạt cho sân pickleball thường bắt đầu bằng chuyện nóng: sân đặt trong nhà kho mái tôn, giữa trưa người chơi đổ mồ hôi sau vài pha bóng. Nhưng ở sân pickleball, quạt trần còn dính tới đường bóng. Cánh quạt treo phía trên khu chơi, nằm đúng trong khoảng không mà bóng bổng (lob) đi qua; gió thổi xuống mặt sân tác động lên một quả bóng nhựa nhẹ có lỗ. Vì vậy bài này đi theo thứ tự của người làm sân: một sân chiếm bao nhiêu đất theo luật, điểm treo cao bao nhiêu thì cánh quạt nằm trên mốc thông thủy, một sân, hai sân, bốn sân cần mấy quạt và cỡ nào, chạy quạt thế nào trong lúc thi đấu, đặt quạt ở đâu, kiểm tra điểm treo của nhà kho cải tạo và nghiệm thu gió. Số liệu quạt lấy từ bảng thông số dòng DF và công cụ chọn quạt trần HVLS của MEILILE; mọi con số về kích thước sân và chiều cao được dẫn nguồn ngay trong đoạn.

Trong bài: Vì sao phải tính quạt từ đầu · Kích thước sân · Chiều cao tới điểm treo và vị trí cánh · Một, hai, bốn sân · Hạ tốc độ khi thi đấu · Đặt quạt ở đâu · Nhà kho cải tạo · Nghiệm thu gió · Hỏi đáp

Vì sao sân pickleball trong nhà ở Việt Nam cần tính chuyện quạt ngay từ khi chọn nhà

Số sân tăng nhanh ở cả hai thành phố lớn. Theo VnExpress International (21/12/2025), TP. Hồ Chí Minh có khoảng 1.000 cụm sân; ở Hà Nội, riêng phường Cầu Giấy có khoảng 30 sân, còn khu Long Biên, theo lời một trọng tài địa phương, từ hơn 54 sân cuối năm 2024 nay đã vượt 100 sân. Cùng bài báo kể một nhà đầu tư thuê hàng nghìn mét vuông nhà xưởng ở Long Biên từ tháng 7/2025 để làm 17 sân. Báo Thanh Niên (20/02/2025) ghi nhận quanh đường Trần Não nhiều cụm sân được cải tạo, xây dựng lại trong nhà kho, nhà xưởng, trong đó có một cụm 11 sân có cột và mái che.

Nắng nóng là một lý do kéo sân vào trong nhà. Soha (27/06/2026) mô tả sân ngoài trời ở TP. Hồ Chí Minh lúc giữa trưa gần 40 °C, mặt sân có thể lên tới 60 °C, và nhiều người chơi chủ động tìm tới quạt công nghiệp. Vào trong nhà chưa chắc đã mát hơn: một bài trên Kenh14 (05/08/2025), dẫn lại Thanh Niên Việt, cảnh báo nhiệt độ ở các sân trong nhà có thể vượt ngưỡng 40–45 °C. Với nhà kho mái tôn, khí nóng nhẹ hơn khí mát nên dồn lên và đọng thành một lớp dưới mái, trong khi tầng người chơi vẫn oi; cơ chế này và cách quạt HVLS trộn lớp khí đó xuống được giải thích ở bài nguyên lý quạt trần công nghiệp HVLS.

Báo chí còn nhắc tới hai rủi ro khác. Thể thao & Văn hóa (04/05/2026) viết rằng nhiều nhà kho nhanh chóng biến thành cụm sân trong nhà, và sân trong nhà xưởng có nguy cơ đổ sập do chất lượng xây dựng hoặc khi thời tiết xấu. Dân trí (05/05/2026) kể về những sân đặt trong trung tâm thương mại phải hy sinh diện tích đường biên, và phần trần quá thấp khiến người chơi bực dọc. Cả hai đều chạm tới quạt trần: chiều cao tới điểm treo quyết định cánh quạt nằm ở đâu so với đường bóng, còn kết cấu mái quyết định có treo được quạt hay không. Vì thế hai câu hỏi này nên có câu trả lời trước khi ký hợp đồng thuê nhà, không phải sau khi đã kẻ vạch sân.

Một sân pickleball rộng bao nhiêu: kích thước sân và khu chơi tối thiểu theo luật

Theo điều 3.A.1 của luật chính thức USA Pickleball 2026, sân là hình chữ nhật rộng 20 ft (6,10 m), dài 44 ft (13,41 m), đánh đơn và đánh đôi dùng chung một kích thước; kích thước đo tới mép ngoài của vạch biên (điều 3.A.2). Vùng cấm vô lê (non-volley zone, người chơi thường gọi là “kitchen” hay “bếp”) sâu 7 ft (2,13 m) về mỗi phía lưới, kéo hết bề rộng sân; mọi vạch rộng 2 in (5,08 cm). Mép trên lưới cao 36 in (91,44 cm) tại đường biên dọc và 34 in (86,36 cm) tại giữa sân. Pickleball Canada đăng nguyên văn bộ luật này, và Liên đoàn Pickleball Toàn cầu (GPF) dùng cùng kích thước sân. Sổ tay xây dựng sân do Hiệp hội các nhà xây dựng công trình thể thao Mỹ (ASBA) và USA Pickleball biên soạn ghi rõ chiều dài, chiều rộng sân trong nhà không khác sân ngoài trời.

Quạt không được tính theo phần sân kẻ vạch mà theo cả khu chơi bao quanh. Điều 3.A.3 của cùng bộ luật quy định diện tích mặt chơi tối thiểu 30 × 60 ft (9,14 × 18,29 m), và khuyến nghị 34 × 64 ft (10,36 × 19,51 m) cho sân xây mới và sân thi đấu giải, 50 × 80 ft (15,24 × 24,38 m) cho sân trung tâm. Bảng dưới đổi các con số này sang diện tích và khoảng biên quanh sân; diện tích và khoảng biên tính bằng script từ số đo ft của luật.

Người chơi chạy ra ngoài vạch để đỡ bóng, nên phần biên là một phần của khu chơi. Khi tính quạt, MEILILE lấy cả khu 10,36 × 19,51 m làm diện tích của một sân, không lấy 81,8 m² của phần sân kẻ vạch. Luật không nói hai sân đặt cạnh nhau có được dùng chung phần biên hay không. Các phép tính trong bài giả định mỗi sân giữ trọn khu của mình, nên giữa hai vạch biên dọc của hai sân cạnh nhau còn một dải rộng 4,27 m (14 ft, tức 34 − 20 ft). Dải này, cùng với lối đi và khu ghế nghỉ, là nơi đầu tiên cần nghĩ tới khi tìm vị trí cho quạt, như ở mục đặt quạt bên dưới. Nếu mặt bằng chỉ đủ cho khu chơi tối thiểu 9,14 × 18,29 m thì dải đó chỉ còn 3,05 m (10 ft), và các con số về số quạt ở mục sau cần chạy lại theo kích thước thật.

Chiều cao tới điểm treo và vị trí cánh quạt trần trên sân pickleball

Luật pickleball không ghi một con số chiều cao trần, nhưng có một định nghĩa liên quan trực tiếp tới quạt. Phần định nghĩa của luật USA Pickleball 2026 xếp trần, tường, hàng rào, đèn và mọi vật khác ở quanh và phía trên sân vào nhóm vật cố định; theo điều 10.C.4, bóng chạm vật cố định trước khi nảy trên sân là lỗi của bên đánh. Luật không nêu tên quạt. Theo cách đọc của MEILILE, cánh quạt trần thuộc nhóm vật phía trên sân, nên mỗi lần bóng bổng chạm cánh là một lỗi của bên đánh và mất pha bóng đó, chưa kể chuyện an toàn của chính quạt.

Con số chiều cao nằm trong tài liệu xây dựng. Sổ tay xây dựng sân pickleball do ASBA và USA Pickleball biên soạn, ấn bản thứ hai năm 2020, chương 8 (sân trong nhà), khuyến nghị chiều cao thông thủy tối thiểu, không vật cản, cho công trình xây mới là 18 ft (5,49 m). Bản 2020 này được công khai trong hồ sơ mời thầu của thành phố Salem, Mỹ (xem thêm trang giới thiệu sổ tay). Cũng chương 8 đó, hình vẽ chiều cao trần khuyến nghị ghi theo quy cách khu chơi: với trần phẳng, tại vạch lưới là 18 ft (5,49 m) cho khu chơi 30 × 60 ft và 21 ft (6,40 m) cho khu chơi 34 × 64 ft (10,36 × 19,51 m) mà bài này dùng để tính quạt; con số 21 ft có ở cả hình vẽ nhà xây mới lẫn hình vẽ nhà cải tạo. Năm 2023, khi trả lời đề xuất sửa luật số 367 (đề xuất trần tối thiểu 39 ft, tức 11,89 m, cho các giải lớn; ủy ban và hội đồng đều bác), ủy ban luật USA Pickleball viết rằng sổ tay xây dựng đã khuyến nghị 19 ft (5,79 m). Ấn bản 2023 của sổ tay là sách trả phí và MEILILE chưa đọc được nguyên văn, nên chưa xác định được bản mới ghi 18 hay 19 ft; bài này tính song song hai mốc 5,49 m và 5,79 m, kèm mốc 6,40 m cho khu chơi 10,36 × 19,51 m. Riêng các giải cấp khu vực của Pickleball Canada, bộ tiêu chuẩn tổ chức giải mùa 2021 yêu cầu trần tối thiểu 9 m trên toàn bộ các sân; đó là điều kiện tổ chức giải, không phải mức chung cho sân tập.

Phía quạt, công cụ chọn quạt trần HVLS của MEILILE tính cao độ cánh bằng một phép trừ: cao độ cánh = chiều cao tới điểm treo − 0,4 m − chiều dài ống treo. Con số 0,4 m là khoảng cố định từ điểm treo kết cấu xuống mặt phẳng cánh; ống treo không ngắn hơn 0,3 m. Như vậy với ống ngắn nhất, cánh luôn nằm thấp hơn điểm treo 0,7 m. Muốn cánh ở trên 5,49 m, điểm treo phải cao từ 6,19 m; muốn cánh ở trên 5,79 m, điểm treo phải từ 6,49 m; muốn cánh ở trên 6,40 m, điểm treo phải từ 7,10 m. Chiều cao tới điểm treo đo từ sàn tới đáy vì kèo hoặc mặt dưới dầm tại đúng vị trí treo, không đo tới đỉnh mái.

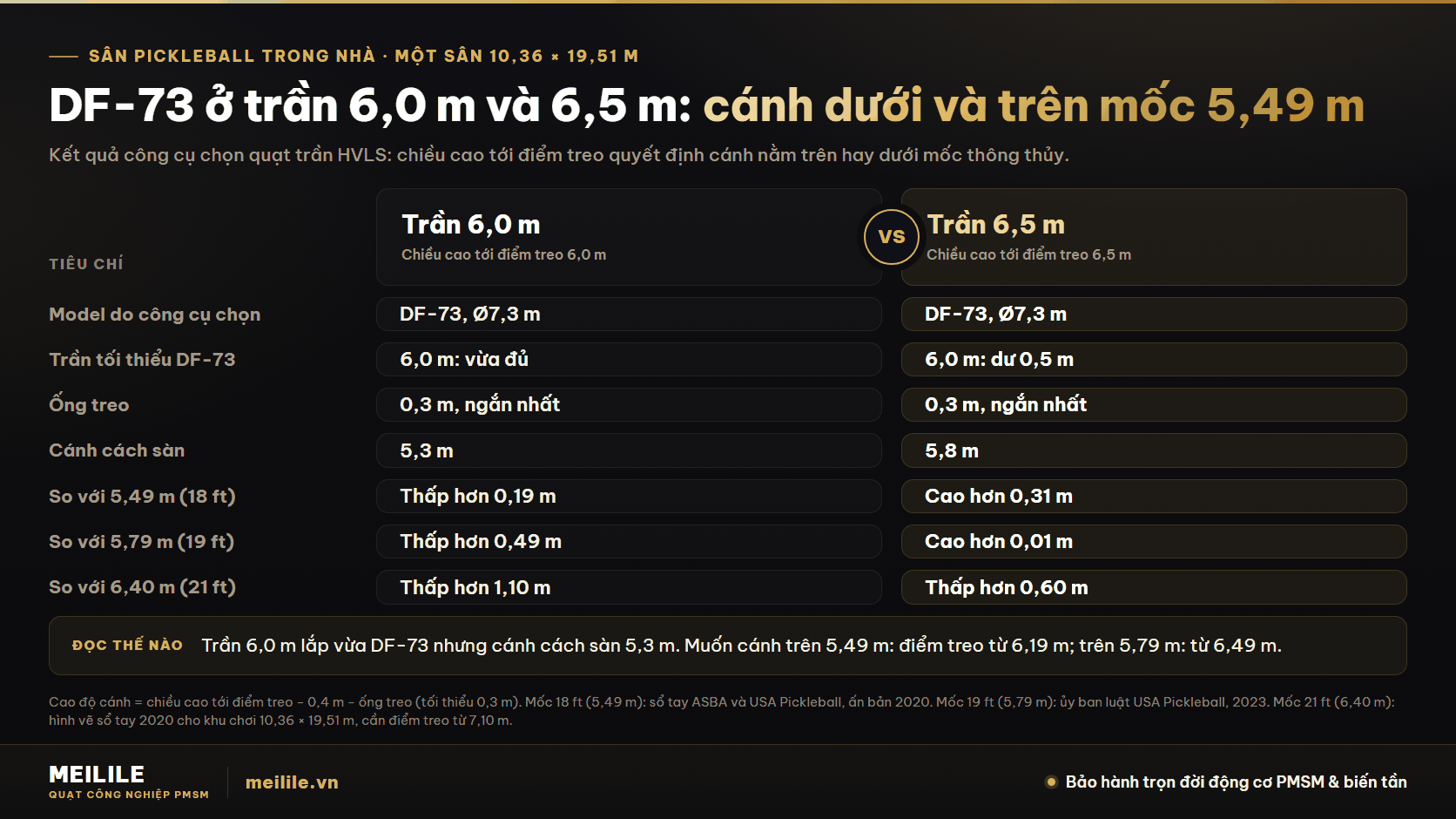

Trần tối thiểu để lắp vừa DF-73 (Ø7,3 m) là 6,0 m. Đó là điều kiện để cỡ quạt này lắp vừa, một chuyện khác với khoảng thông thủy trên sân. Ở đúng 6,0 m tới điểm treo, cánh DF-73 cách sàn 5,3 m, thấp hơn mốc 5,49 m là 0,19 m. Nói gọn: trần 6 m không đủ đưa cánh quạt trần lên 5,49 m, kể cả khi dùng ống treo ngắn nhất. Kết luận này không đổi nếu 6 m là chiều cao đỉnh mái hay một lớp trần giả: điểm treo thật khi đó chỉ thấp hơn, và phía trên cánh còn phải chừa khoảng hút gió tối thiểu 0,6 m, nên cánh không lên quá 5,4 m.

Đọc bảng này cần để ý mấy chỗ. 6,2 m chỉ vượt mốc 5,49 m có 0,01 m và vẫn dưới mốc 5,79 m; dung sai thi công cỡ vài centimet là đủ xóa khoảng chênh đó, nên với những nhà nằm sát ngưỡng, chiều cao tới điểm treo phải đo thật tại từng vị trí treo trước khi chốt. Với mốc 6,40 m, 7,0 m vẫn thiếu 0,10 m, và phải từ 7,1 m cánh mới tới mốc. Từ 9,7 m trở lên, công cụ giữ cánh ở 9,0 m và bù phần chiều cao dư bằng ống treo dài hơn: ở 10 m, ống treo là 0,6 m. Còn ở các nhà thấp hơn, công cụ vẫn đưa ra phương án vì nó tính cho mục đích làm mát chung; điều kiện thông thủy của sân pickleball là lớp kiểm tra thêm mà người lập phương án phải tự đặt vào.

Cỡ quạt nhỏ không giải được bài toán chiều cao. Mỗi cỡ quạt có một mức treo hiệu quả tối đa: 4,0 m với DF-30, 4,5 m với DF-35, 5,0 m với DF-40, 5,5 m với DF-45, 6,0 m với DF-50, 7,5 m với DF-60, 8,0 m với DF-65 và 9,0 m với DF-73. Treo cánh cao hơn mức này thì quạt vẫn quay đúng tốc độ nhưng gió xuống tới sàn đã yếu. Ba cỡ DF-30, DF-35 và DF-40 có mức treo hiệu quả dưới 5,49 m, tức là đưa cánh của chúng lên trên mốc thông thủy thì gió tới mặt sân đã yếu; DF-45 chỉ vượt mốc 5,49 m chứ không vượt mốc 5,79 m; với mốc 6,40 m, cả DF-50 (6,0 m) cũng không đạt. Vì vậy, phía trên khu chơi, MEILILE dùng từ DF-50 trở lên, và từ DF-60 khi công trình chọn mốc 6,40 m; các cỡ nhỏ chỉ hợp với những vị trí ngoài khu chơi.

Nhà thấp hơn mốc thì làm gì? Nếu chiều cao tới điểm treo dưới 6,19 m (dưới 6,49 m khi công trình chọn mốc 19 ft, dưới 7,10 m khi chọn mốc 21 ft cho khu chơi 10,36 × 19,51 m), MEILILE không đặt quạt trần phía trên khu chơi 10,36 × 19,51 m. Quạt trần, nếu có, đặt ở chỗ mà cả vòng quét của cánh nằm ngoài khu chơi: lối đi, khu ghế nghỉ, khu khởi động. Những chỗ đó vẫn có người đứng và đi lại, nên điều kiện riêng của chúng vẫn giữ nguyên: cánh cách sàn từ 3,0 m, tức điểm treo từ 3,7 m với ống treo ngắn nhất 0,3 m. Phần gió cho người chơi khi đó đến từ quạt di động YF đặt ngoài biên, như ở mục đặt quạt.

Một sân, hai sân, bốn sân: cần mấy quạt trần và chọn cỡ nào

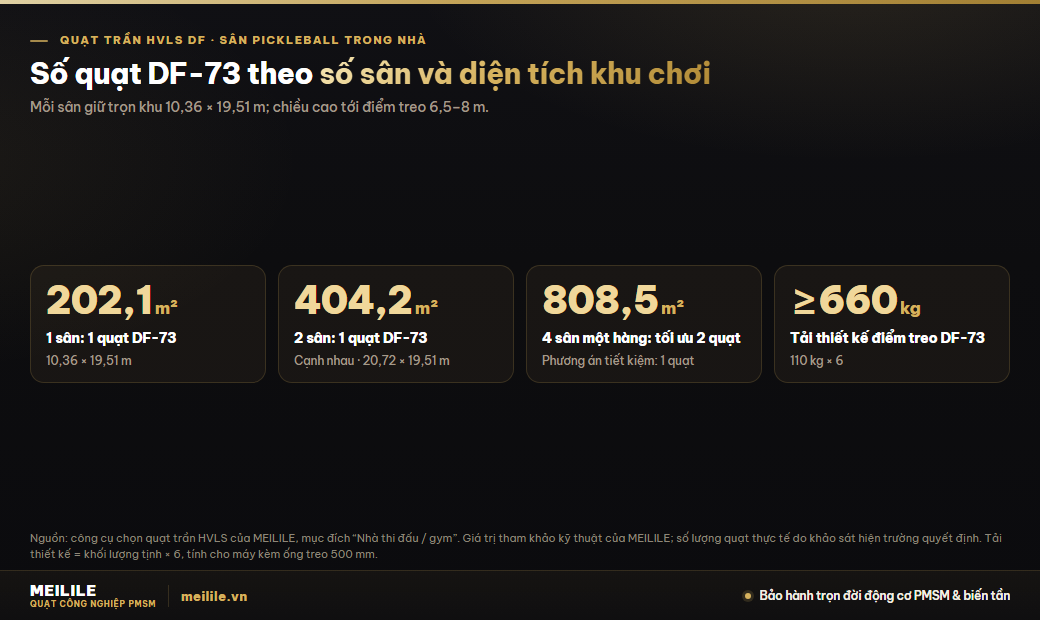

Bảng dưới là kết quả chạy công cụ chọn quạt trần HVLS với mục đích “Nhà thi đấu / gym”, mỗi sân giữ trọn khu 10,36 × 19,51 m, ở bốn mức chiều cao tới điểm treo 6,5 m, 7 m, 7,1 m và 8 m (từ 6,5 m cánh đã trên mốc 5,49 m và 5,79 m; từ 7,1 m cánh mới tới mốc 6,40 m của hình vẽ sổ tay cho khu chơi 10,36 × 19,51 m); cả bốn mức cho cùng model và cùng số quạt. Công cụ chọn đường kính lớn nhất lắp vừa chiều cao và nhỏ hơn cạnh ngắn của gian ít nhất 1,0 m, rồi chia số quạt theo diện tích: phương án tiết kiệm lấy diện tích chia cho diện tích phủ ở mức thông gió đủ (khoảng 1.258 m² với Ø7,3 m) rồi làm tròn; phương án tối ưu lấy diện tích chia cho diện tích phủ ở mức làm mát hiệu quả (khoảng 755 m² với Ø7,3 m) rồi làm tròn lên. Diện tích phủ là giá trị tham khảo kỹ thuật của MEILILE; số lượng quạt thực tế do khảo sát hiện trường quyết định.

Đọc bảng này cần lưu ý mấy chỗ. 1 quạt DF-73 cho hai sân cạnh nhau là kết quả của phép chia 404,2 m² của hai khu chơi cho diện tích phủ ở mức làm mát hiệu quả, khoảng 755 m², nên cả hai phương án đều ra 1 quạt; với bốn sân, phương án tiết kiệm 1 quạt chỉ đủ thông gió, góc sân sẽ yếu gió, còn phương án tối ưu là 2 quạt. Với hai sân và bốn sân, sơ đồ của công cụ tự đặt tâm quạt lên dải giữa hai sân cạnh nhau, không đặt lên tâm lưới của sân nào. Bán kính cánh DF-73 là 3,65 m, dải biên mỗi bên sân là 2,13 m, nên đầu cánh vươn vào trong vạch biên dọc của mỗi sân 1,52 m, ở cao độ cánh từ 5,49 m trở lên. Còn một sân đứng riêng thì chiếc quạt đó nằm giữa gian, tức ngay trên lưới; khi đó không có dải giữa nào để dời quạt ra, và cách điều tiết chính là hạ tốc độ quạt trong lúc thi đấu, hoặc tắt quạt khi trận cần, rồi chạy lại mức làm mát giữa các ván (mục sau).

Tải thiết kế điểm treo mỗi quạt DF-73 là ≥660 kg (khối lượng tịnh 110 kg × 6, tính cho máy kèm ống treo 500 mm). Điện áp đi theo model: DF-73 và DF-65 chỉ có bản 380V ba pha, DF-60 có cả 380V và 220V, DF-50 trở xuống chỉ có bản 220V. Nhà kho cải tạo chỉ có điện một pha thì phía trên khu chơi chỉ còn chọn được DF-60 bản 220V (mức treo hiệu quả tối đa 7,5 m) hoặc DF-50 (6,0 m, chỉ khi công trình chọn mốc 5,49 m hoặc 5,79 m); số quạt khi đó tính lại theo đường kính nhỏ hơn. Muốn thử nhanh với mặt bằng của mình, nhập dài, rộng, chiều cao tới điểm treo vào công cụ và giữ nguyên giả định mỗi sân một khu chơi đầy đủ.

Vì sao phải hạ tốc độ quạt khi thi đấu, và chỉnh quạt trần DF thế nào

Quả bóng pickleball nhẹ và có lỗ. Theo sổ tay tiêu chuẩn dụng cụ của USA Pickleball (bản 3.0, tháng 1/2025), bóng có đường kính 7,29–7,54 cm, nặng 22,1–26,5 g và có từ 26 tới 40 lỗ tròn. Luật chỉ ghi rằng theo truyền thống, bóng lỗ to thường được dùng trong nhà, và mọi loại bóng được phê duyệt đều dùng được cả trong nhà lẫn ngoài trời; cách gọi “bóng 26 lỗ cho trong nhà, bóng 40 lỗ cho ngoài trời” chỉ là thói quen của người chơi, không phải quy định. Một vật nhẹ như vậy bay qua một luồng khí đủ mạnh sẽ bị đẩy lệch khỏi đường bay; pha bóng bổng ở trên không lâu hơn nên dễ chịu ảnh hưởng hơn.

Bao nhiêu gió thì bắt đầu làm lệch bóng? MEILILE chưa tìm thấy tài liệu chính thức nào trả lời. Trong luật USA Pickleball 2026, phần nói tới thời tiết chỉ cho phép giám đốc giải (Tournament Director) duyệt tính điểm ván tới 7 điểm khi thời tiết xấu (điều 15.C.2.d), và không có con số tốc độ gió nào. Vì vậy MEILILE không đưa ra ngưỡng m/s nào cho sân pickleball. Cách làm thực tế gồm hai phần: hạ tốc độ quạt trong lúc thi đấu, và không đặt cột gió của quạt ngay trên khu lưới khi còn chỗ khác. Lý do của phần thứ hai nằm ở cách quạt HVLS tạo gió: quạt đẩy không khí thành một cột khí rộng gần bằng đường kính cánh, cột khí chạm sàn rồi trải ngang thành lớp gió sát sàn. Phía dưới tâm quạt là luồng đi xuống, vùng xung quanh là luồng đi ngang ở tầm người.

Chỉnh quạt trần DF. Mỗi quạt trần DF có một tủ biến tần riêng, đặt rời trên cột hoặc tường trong tầm với người vận hành. Theo mục 7.1 hướng dẫn sử dụng, việc hằng ngày gồm bốn thao tác: cấp nguồn (màn hình hiện 0,00 Hz, quạt chưa quay), nhấn phím chạy để tần số tăng dần theo kiểu khởi động mềm, nhấn phím tăng hoặc giảm để đổi tốc độ, nhấn phím dừng để quạt giảm tốc và dừng êm. Quạt trần DF điều tốc vô cấp, chỉnh tần số liên tục qua tủ biến tần với bước 0,01 Hz, nên vòng quay ghi trong bảng thông số (57 vòng/phút với DF-73) là mức tối đa, không phải mức cố định. Chi tiết từng phím có ở bài biến tần quạt trần công nghiệp.

Một lịch chạy MEILILE đề xuất cho sân pickleball. Trước giờ mở cửa và trong giờ khởi động, nghỉ giữa ván, chạy tần số cao để trộn lớp khí nóng dưới mái xuống và làm mát nhanh. Khi vào trận, giảm tần số. Mức chạy trận không lấy từ một con số có sẵn mà chốt tại sân: cho người chơi đánh vài pha bóng bổng và vài pha bóng nhẹ sát lưới (dink) ở từng mức tần số, chọn mức mà họ không còn thấy bóng bị đẩy, rồi ghi con số tần số đó lại. Màn hình tủ hiển thị hai chữ số thập phân, nên lần sau chỉ cần đặt lại đúng con số đã ghi. Vì mỗi quạt có tủ riêng, quạt nằm trên dải giữa hai sân có thể chạy theo sân đang thi đấu, trong khi quạt ở khu khác vẫn chạy mức làm mát. Ở giải đấu, mức chạy theo yêu cầu của ban tổ chức. Cách làm này giống với khuyến nghị cho sân cầu lông ở trang giải pháp làm mát phòng gym, nhà thi đấu; nhà thi đấu đa môn và các câu hỏi về độ ồn cũng được trình bày ở trang đó.

Đặt quạt ở đâu: dải giữa các sân, ngoài khu chơi và khu khởi động

Trên mặt bằng một cụm sân pickleball trong nhà có ba loại vị trí, mỗi loại một điều kiện riêng. Phần này là đề xuất bố trí của MEILILE, dựa trên các mốc chiều cao ở trên và cách quạt tạo gió; vị trí cuối cùng chốt trên mặt bằng thật sau khảo sát.

1. Phía trên khu chơi. Chỉ treo quạt trần ở đây khi cánh nằm trên mốc thông thủy mà công trình chọn (5,49 m, 5,79 m hoặc 6,40 m cho khu chơi 10,36 × 19,51 m) và dùng cỡ từ DF-50 trở lên (từ DF-60 với mốc 6,40 m). Khi có hai sân trở lên, ưu tiên đặt tâm quạt trên dải giữa hai sân như sơ đồ của công cụ, để cột gió đi xuống rơi vào dải đó; tránh đặt tâm quạt ngay trên lưới khi mặt bằng còn chỗ khác, vì vùng cấm vô lê sâu 2,13 m mỗi bên lưới là nơi thường có những cú đánh nhẹ, bóng bay thấp.
2. Ngoài khu chơi. Lối đi, hành lang giữa các cụm sân, khu ghế nghỉ: quạt trần đặt ở đây khi cả vòng quét của cánh nằm ngoài khu 10,36 × 19,51 m của mọi sân. Cánh vẫn phải cách sàn từ 3,0 m vì có người đứng và đi lại.
3. Khu khởi động, chỗ ngồi nghỉ, khán đài. Đây là chỗ hợp với quạt di động YF Type A (trống lăn) hoặc Type B (đứng chỉnh góc), cỡ YF-900, YF-1200 hoặc YF-1500. Bộ điều khiển của YF có 10 cấp tốc độ cài sẵn, cấp 1 thấp nhất, cấp 10 cao nhất. YF-1800 chỉ có Type A và nhận theo đơn đặt hàng, không có hàng sẵn trong kho.

Với quạt di động, điểm cần để ý là tầm gió. Tầm gió của YF-900, YF-1200 và YF-1500 lần lượt là 15 m, 25 m và 35 m, tính tới chỗ gió còn 0,5 m/s. Tầm gió 35 m của YF-1500 dài hơn cả chiều dài khu chơi 19,51 m, nên một chiếc YF đặt ở khu nghỉ mà chĩa vào sân sẽ thổi ngang qua đường bóng. Khi có trận đang đánh, hướng quạt dọc theo khu nghỉ, quay ra xa mặt sân, hoặc hạ cấp tốc độ; xoay quạt lại về phía sân khi sân trống hoặc giữa các ván. Thông số đầy đủ của dòng này ở trang quạt di động YF.

Còn hai chuyện nữa: ánh đèn và mưa tạt. Đèn nằm ngay phía trên mặt phẳng cánh sẽ tạo vệt bóng đổ nhấp nháy dưới sàn mỗi lần cánh quét qua, và với một môn phải nhìn theo quả bóng nhỏ, hiệu ứng này cần tránh từ bước khảo sát bằng cách dịch đèn hoặc dịch tâm quạt. Còn nếu cụm sân có phần sân mái che bán ngoài trời, chỗ mưa còn tạt tới thì không lắp quạt trần DF ở đó, và các điều kiện về mưa, cấp bảo vệ đã có ở bài quạt trần công nghiệp ngoài trời; bài này không nhắc lại.

Nhà kho, nhà xưởng cải tạo thành sân pickleball: kiểm tra điểm treo trước khi chọn quạt

Với nhà kho cải tạo khung thép, mái tôn, khung gá của quạt kẹp ôm bản cánh dưới của vì kèo chính (thép I, thép H hay thép hộp), không hàn, không khoan phá kết cấu; khi vị trí quạt không trùng vì kèo, chế tạo khung phụ thép bắc qua hai vì kèo gần nhất, có thanh giằng chống lắc. Ba chỗ không bao giờ được bắt điểm treo: tôn mái, xà gồ (chỉ chịu tải mái, không chịu tải treo động) và dầm đỡ ray cầu trục. Nhà kho cũ thường đã qua nhiều năm sử dụng, nên trước khi kẹp phải kiểm tra gỉ, biến dạng và mối hàn của vì kèo; nút khung đã gỉ hoặc biến dạng không nhận thêm được tải thiết kế của quạt.

MEILILE tính điểm treo theo tải thiết kế = khối lượng tịnh × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành), vì lúc khởi động, lúc đảo chiều và trong những buổi chạy dài, tải động dồn vào vài chi tiết liên kết. Với các cỡ hợp để treo phía trên sân: DF-50 nặng 70 kg cần ≥420 kg, DF-60 và DF-65 nặng 95 kg cần ≥570 kg, DF-73 nặng 110 kg cần ≥660 kg. Khối lượng tịnh tính cho máy hoàn chỉnh kèm ống treo 500 mm; ống dài hơn, khung phụ và giằng chống lắc được cộng thêm sau khảo sát. Kết cấu đủ hay phải gia cường là việc kỹ sư kết cấu công trình kết luận, đội lắp và bài viết này không kết luận thay. Nhà kho không còn hồ sơ kết cấu vẫn khảo sát được, nhưng kỹ sư phải xác định tiết diện và tình trạng khung trước khi chọn vị trí; còn nếu có bản vẽ thì nên gửi kèm ngay từ đầu. Trường hợp mái bê tông, điều kiện là dầm hoặc sàn dày từ 150 mm, bê tông từ C25 và bu-lông 4 × M16; cách bắt chi tiết ở bài cách lắp đặt quạt trần công nghiệp.

Tải thiết kế chỉ là một trong bốn lớp chống rơi của dòng DF; ba lớp còn lại là chốt khóa cơ khí kép giữa trục động cơ và mâm cánh, cáp an toàn dự phòng nối thân quạt với kết cấu mái, và bảo vệ điện của biến tần tự dừng khi rung động bất thường, quá dòng, mất pha. Quạt cũng không được che khuất đầu phun chữa cháy tự động và đầu báo cháy. Thủ tục phòng cháy và cấp phép của công trình là việc riêng của chủ đầu tư: MEILILE cung cấp bản vẽ vị trí lắp cùng thông số thiết bị để đơn vị tư vấn của công trình đưa vào hồ sơ, và không nhận làm đại diện xin thẩm duyệt PCCC.

Nghiệm thu gió trên sân pickleball: đo ở chỗ người chơi đứng

Khi nghiệm thu, MEILILE đo tốc độ gió bằng máy đo gió cầm tay ở tầm ngực người đứng, ít nhất bốn điểm cho mỗi quạt; cách đo này giống ở bài quạt làm mát nhà xưởng, nơi giải thích vì sao con số m/s chỉ so được khi ghi rõ điểm đo. Với sân pickleball, MEILILE đề xuất đặt các điểm đo theo chỗ người chơi thật sự đứng: sau vạch cuối sân, tại vạch vùng cấm vô lê, trên dải giữa hai sân và ở khu nghỉ.

Điểm khác với nhà xưởng là sân pickleball đo ở hai mức chạy. Mức thứ nhất là mức làm mát dùng khi khởi động và nghỉ; mức thứ hai là mức chạy trận đã chốt bằng bóng thử. Biên bản ghi tần số trên màn hình tủ cùng số đo tại từng điểm cho cả hai mức. MEILILE chưa tìm thấy ngưỡng gió chính thức nào cho bóng, nên biên bản không chấm đạt hay không đạt ở mức chạy trận theo một con số; nó lưu lại cấu hình mà người chơi đã thử và chấp nhận, để sau này đặt lại đúng như vậy. Cùng lúc, đội nghiệm thu đo lại cao độ cánh thực tế tại từng quạt so với mốc thông thủy trong phương án, kiểm tra khoảng hút gió 0,6 m phía trên cánh và khoảng hở từ đầu cánh tới tường, cột, đèn.

Chính sách bảo hành không đổi theo loại công trình: MEILILE bảo hành trọn đời cả động cơ PMSM và biến tần, áp dụng cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường. Lắp đúng tải treo thiết kế bằng 6 lần khối lượng tịnh và bảo trì đủ ba mốc (kiểm tra nhìn và nghe hằng tháng, vệ sinh và siết lại bu-lông hệ treo mỗi 6 tháng, kiểm tra toàn diện mỗi 12 tháng) là hai điều kiện giữ hiệu lực mà trang chính sách bảo hành nêu riêng.

Câu hỏi thường gặp về quạt cho sân pickleball

Chuẩn bị gì trước khi hỏi phương án quạt cho sân pickleball trong nhà?

• Mặt bằng và số sân: dài, rộng của gian, số sân dự kiến và cách xếp (một hàng hay nhiều hàng), kèm khu chơi định dành cho mỗi sân (tối thiểu 9,14 × 18,29 m hay khuyến nghị 10,36 × 19,51 m). Nhập vào công cụ chọn quạt trần HVLS với mục đích “Nhà thi đấu / gym” để có model và số quạt sơ bộ.
• Chiều cao tới điểm treo tại từng vị trí: đo từ sàn tới đáy vì kèo hoặc mặt dưới dầm, không đo tới đỉnh mái; so với 6,19 m (cánh trên 5,49 m), 6,49 m (cánh trên 5,79 m) và 7,10 m (cánh trên 6,40 m, khu chơi 10,36 × 19,51 m) để biết có treo được quạt trần phía trên khu chơi hay không.
• Ảnh kết cấu mái, bản vẽ nếu còn và nguồn điện: để kỹ sư kết cấu công trình xác nhận điểm treo theo hai cách bắt điểm treo chuẩn trên khung thép và bê tông, và để chọn giữa model 380V ba pha với model có bản 220V.
• Vị trí đèn, đầu báo cháy, khu nghỉ và khán đài: để chốt tâm quạt trần, vị trí tủ biến tần và chỗ đặt quạt di động YF ngay từ đầu.
