Quạt trần HVLS là giải pháp làm mát nhà xưởng diện rộng có chi phí vận hành thấp: một cánh quạt lớn 3–7,3 m tạo luồng gió trải đều khắp sàn, cho cảm giác mát hơn 3–5°C nhờ hiệu ứng gió mà không hạ nhiệt độ hay tăng độ ẩm. Động cơ PMSM truyền động trực tiếp hiệu suất đỉnh ~92% giúp tiết kiệm đến 40% điện so với động cơ cảm ứng đời cũ.
Nhiệt độ cao, không khí tù đọng và độ ẩm trong nhà xưởng làm giảm năng suất lao động, tăng tỷ lệ lỗi và rút ngắn tuổi thọ thiết bị. Với không gian công nghiệp diện tích lớn, quạt trần HVLS là một trong những giải pháp làm mát vừa hiệu quả vừa tiết kiệm điện. Bài viết này giải thích vì sao — và định hướng cho bạn trước khi đi sâu vào chọn model, tính tiền điện hay so sánh với các giải pháp khác.

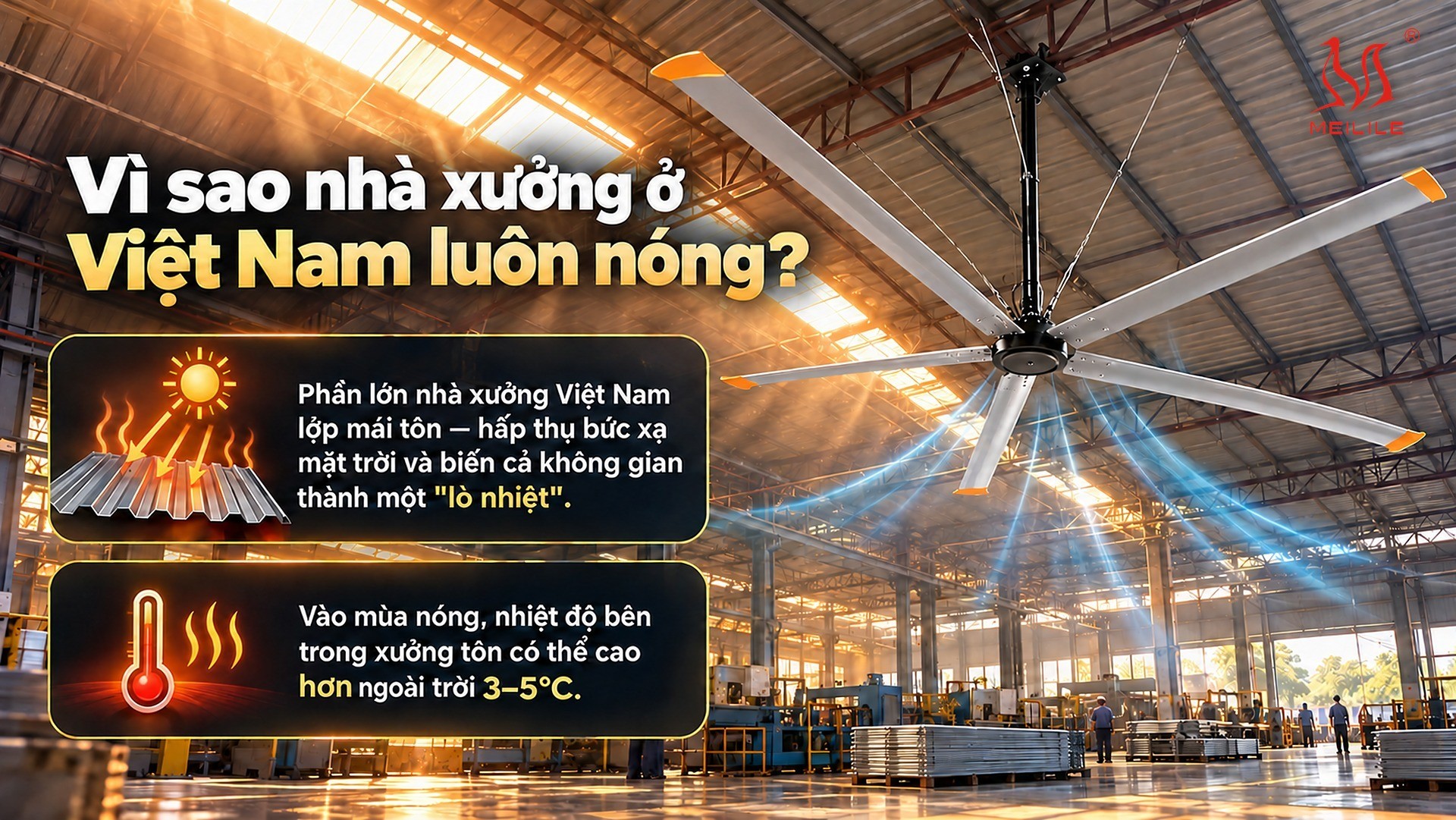

Vì sao nhà xưởng ở Việt Nam luôn nóng?
Phần lớn nhà xưởng Việt Nam lợp mái tôn — hấp thụ bức xạ mặt trời và biến cả không gian thành một "lò nhiệt". Vào mùa nóng, nhiệt độ bên trong xưởng tôn có thể cao hơn ngoài trời 3–5°C. Cộng thêm nhiệt tỏa từ máy móc, đông người và không khí gần như không lưu thông, môi trường làm việc trở nên ngột ngạt: công nhân mệt nhanh, năng suất và độ tập trung giảm, hàng hóa nhạy ẩm dễ mốc. Mở thêm cửa hay lắp vài chiếc quạt treo tường chỉ giải quyết cục bộ — cái nhà xưởng thực sự cần là một luồng khí lớn, đều, phủ khắp mặt bằng.

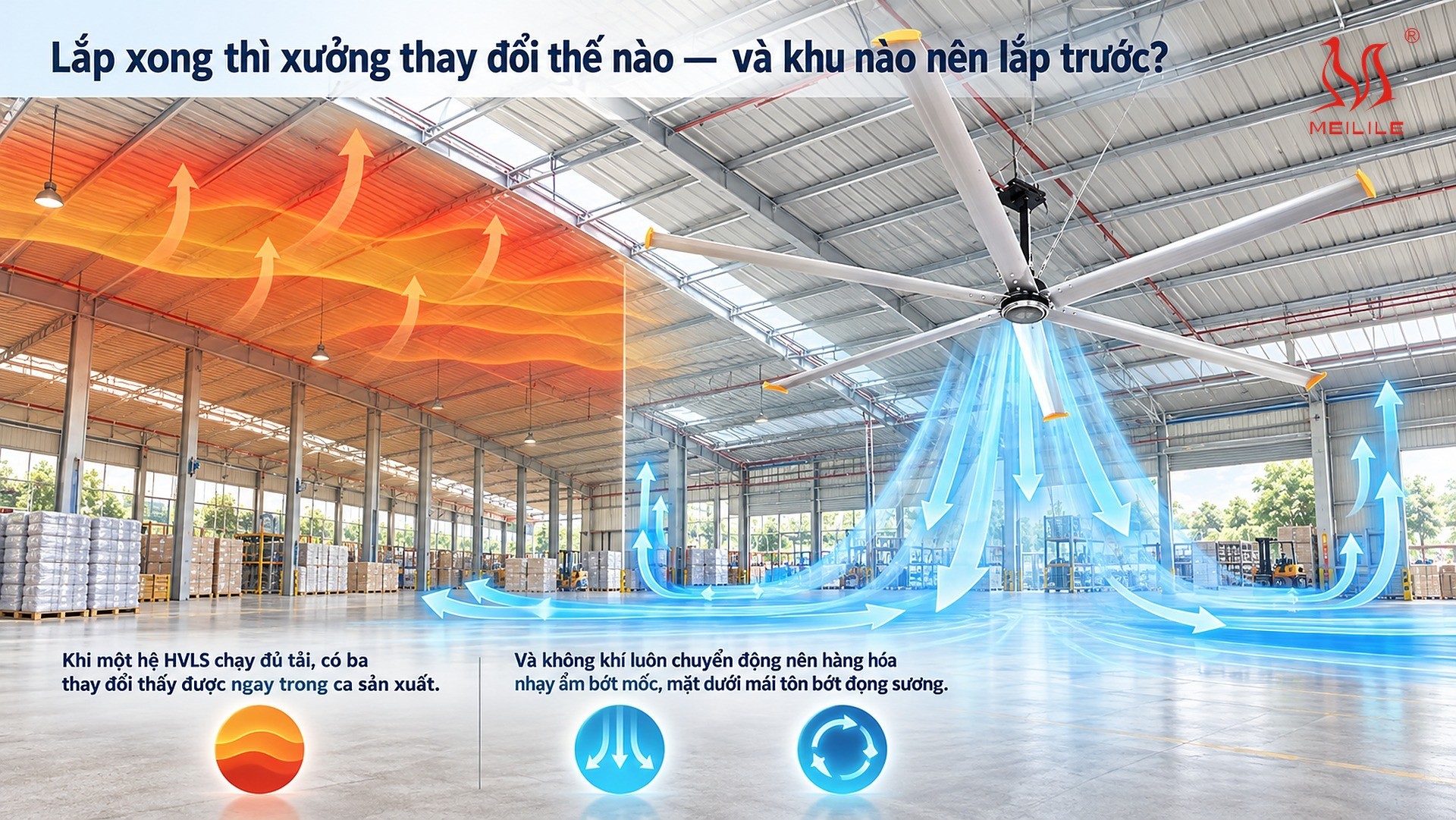

Lắp xong thì xưởng thay đổi thế nào — và khu nào nên lắp trước?
HVLS (High Volume Low Speed — lưu lượng lớn, tốc độ thấp) là quạt trần đường kính 3–7,3 m quay chậm, dịch chuyển một khối khí rất lớn. Khi một hệ HVLS chạy đủ tải, có ba thay đổi thấy được ngay trong ca sản xuất. Mọi vị trí đứng máy đều có gió thay vì chỉ vài chỗ ngay trước mặt quạt treo tường, nên cảm giác nóng giảm khoảng 3–5°C đều khắp mặt bằng. Lớp khí nóng đọng dưới mái bị kéo xuống trộn đều, hết cảnh tầng sát mái hầm hập còn tầng làm việc thì tù đọng. Và không khí luôn chuyển động nên hàng hóa nhạy ẩm bớt mốc, mặt dưới mái tôn bớt đọng sương. Đổi lại, nhiệt kế treo giữa xưởng gần như không nhúc nhích: HVLS làm mát bằng gió chứ không hạ nhiệt độ không khí như điều hòa, và cũng không thêm độ ẩm như cooling pad.
Khu nào nên lắp trước: ưu tiên khu có công nhân đứng máy cố định cả ca (chuyền may, dàn CNC, khu đóng gói), rồi tới kho trần cao 8–12 m nơi phân tầng nhiệt gây thiệt hại rõ rệt, sau cùng mới tới lối đi và khu phụ trợ. Cơ chế đằng sau ba thay đổi trên — hiệu ứng gió, vòng hồi lưu phá phân tầng nhiệt, vùng gió hiệu quả rộng khoảng 2,5 lần đường kính cánh, và cả những trường hợp HVLS không xử lý được — được mổ xẻ riêng trong bài nguyên lý làm mát của quạt trần công nghiệp HVLS.

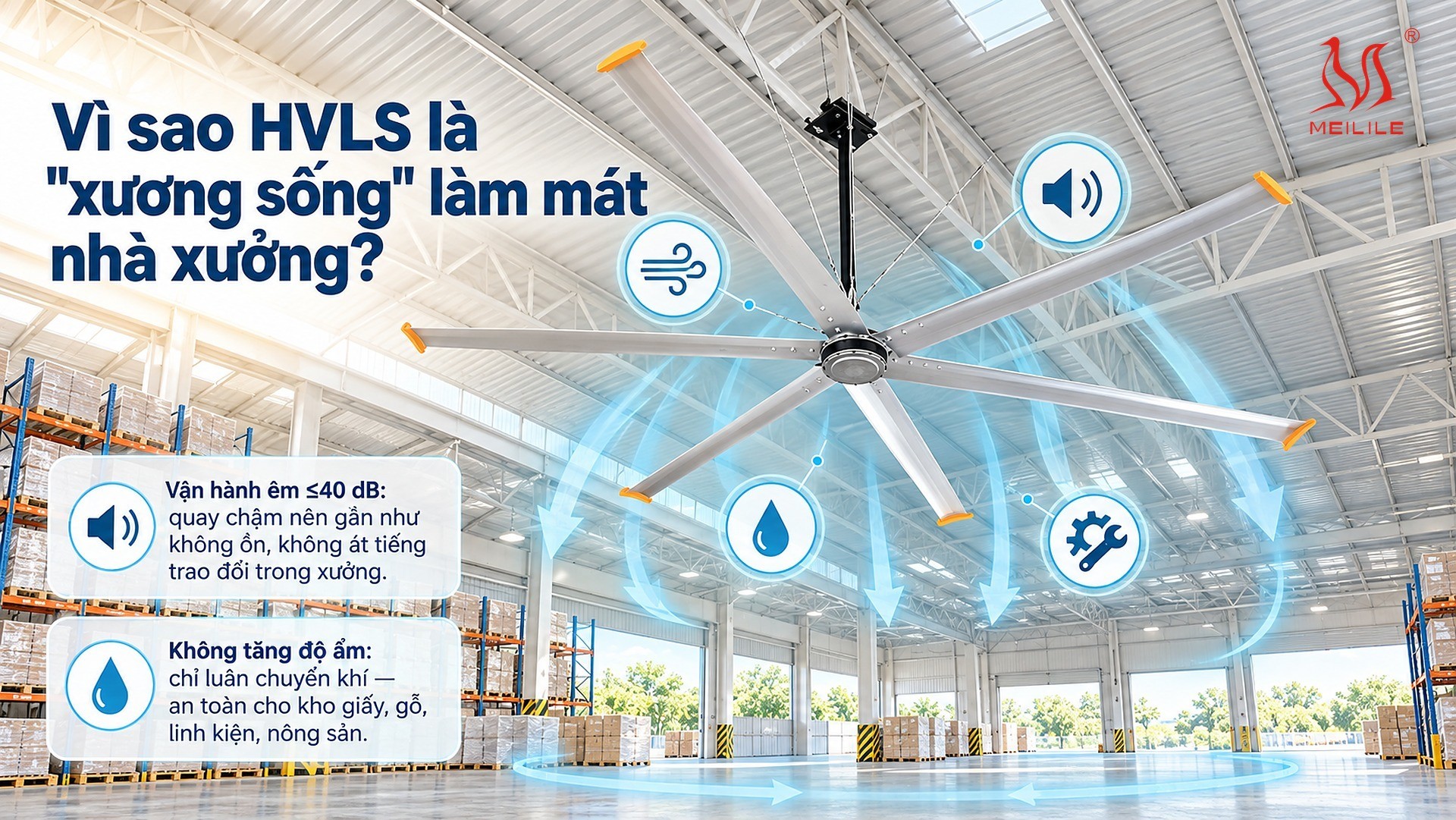

Vì sao HVLS là "xương sống" làm mát nhà xưởng?
So với việc rải hàng chục quạt nhỏ, một hệ HVLS ít thiết bị hơn nhưng hiệu quả và kinh tế hơn về dài hạn:
- Phủ mát diện rộng: một chiếc HVLS 7.3 m tạo gió mát cho hàng trăm m², thay cho hàng chục quạt nhỏ — gọn hơn, ít dây điện, ít điểm hỏng.
- Tiết kiệm điện: động cơ PMSM truyền động trực tiếp hiệu suất đỉnh ~92% — cao hơn hẳn mức ~55–60% hữu dụng của động cơ cảm ứng đời cũ (theo bảng hiệu suất động cơ IEC 60034-30-1); cùng lượng gió chỉ dùng ~60% điện, tiết kiệm đến 40% mỗi năm (xem cách tính tiền điện).
- Vận hành êm ≤40 dB: quay chậm nên gần như không ồn, không át tiếng trao đổi trong xưởng.
- Không tăng độ ẩm: chỉ luân chuyển khí — an toàn cho kho giấy, gỗ, linh kiện, nông sản.
- Ít bảo trì, an toàn trên đầu người: hệ chống rơi 4 lớp (chốt kép + cáp an toàn), gần như không phải bảo dưỡng thường xuyên.
HVLS so với quạt thường, cooling pad hay điều hòa?
Không có giải pháp "đúng cho mọi trường hợp": quạt công nghiệp nhỏ rẻ ban đầu nhưng tốn điện và ồn khi phủ diện rộng; cooling pad hạ nhiệt độ thật nhưng làm tăng độ ẩm; điều hòa kiểm soát chính xác nhưng đầu tư và tiền điện rất cao. HVLS thắng ở bài toán làm mát diện rộng, chi phí vận hành thấp, không tăng ẩm — và thường được chọn làm nền, rồi bổ sung giải pháp khác ở điểm nóng. Xem phân tích đầy đủ ưu — nhược từng phương án trong bài So sánh 4 giải pháp làm mát nhà xưởng.

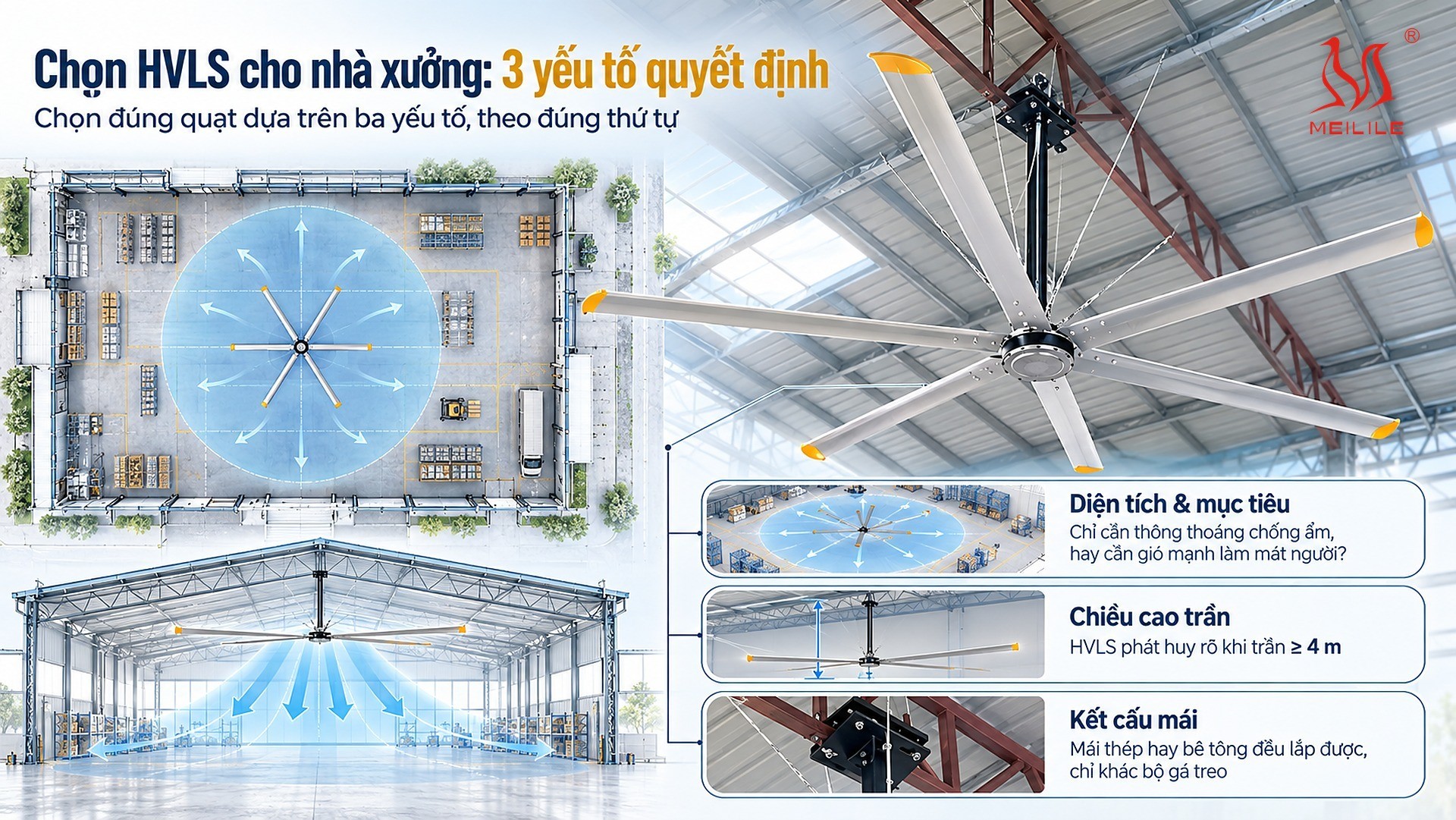

Chọn HVLS cho nhà xưởng: 3 yếu tố quyết định
Chọn đúng quạt dựa trên ba yếu tố, theo đúng thứ tự:
- Diện tích & mục tiêu: chỉ cần thông thoáng chống ẩm, hay cần gió mạnh làm mát người? Hai mức phủ này cho ra số quạt khác nhau.
- Chiều cao trần: HVLS phát huy rõ khi trần ≥ 4 m. Trần thấp hơn nên cân nhắc quạt di động YF.
- Kết cấu mái: mái thép hay bê tông đều lắp được, chỉ khác bộ gá treo; cần khảo sát vật cản dưới trần (cẩu trục, đường ống, đèn cao áp).
MEILILE có 10 model DF từ 3.0–7.3 m — bảng vùng phủ gió và cách tính số quạt chi tiết có trong bài Cách chọn quạt HVLS theo diện tích & chiều cao trần, hoặc dùng ngay công cụ chọn model HVLS trên website.

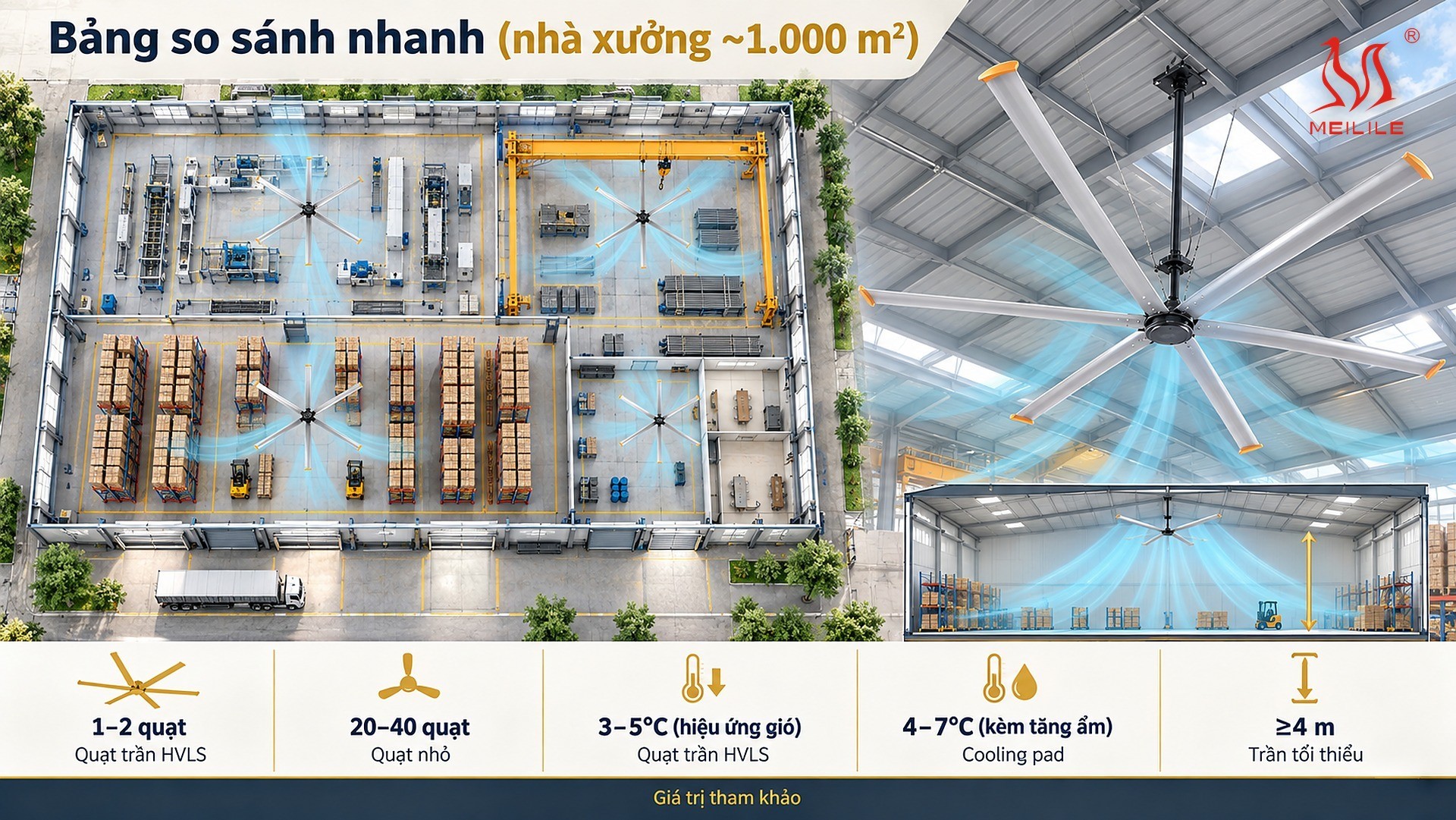

Bốn khu vực điển hình trong nhà xưởng — chọn model và treo cao bao nhiêu
Hiếm có nhà xưởng nào giống nhau ở mọi khu vực: chuyền sản xuất, nhịp có cầu trục, kho trần cao và khu phụ trợ khác nhau cả về chiều cao trần, vật cản trên đầu lẫn mục tiêu làm mát — nên cùng một mặt bằng thường cần hai đến ba cỡ quạt chứ không phải một. Bảng dưới đây dùng để đánh dấu lên bản vẽ mặt bằng trước khi kỹ sư xuống khảo sát: mỗi khu vực một cỡ quạt, một cao độ treo và một nhóm việc phải kiểm tra tại chỗ.
| Khu vực điển hình | Chiều cao trần thường gặp | Model DF gợi ý | Vùng phủ mát mạnh (m²) giá trị tham khảo kỹ thuật của MEILILE — số lượng quạt thực tế do khảo sát hiện trường quyết định | Lưu ý khi bố trí |
|---|---|---|---|---|
| Chuyền may / lắp ráp, công nhân đứng máy cả ca | Thường 5,0 – 7,0 m | DF-60 · Ø6,0 m · 13.500 m³/phút · 1,3 kW · 380/220V · trần tối thiểu 5,0 m | ~510 m² | Treo dọc trục lối đi giữa hai chuyền để gió trải ngang qua chỗ đứng máy, không treo thẳng trên đầu bàn máy. Trần chỉ 4,6 – 5,0 m thì lùi xuống DF-55A (Ø5,5 m, 13.500 m³/phút, 1,3 kW, trần tối thiểu 4,6 m) chứ đừng ép DF-60 vào. Điểm treo tính theo tải thiết kế 95 kg × 6 = 570 kg. |
| Nhịp gia công cơ khí có cầu trục | Mái 8 – 12 m, nhưng quạt phải nằm dưới hành trình cầu trục | DF-55A · Ø5,5 m · 13.500 m³/phút · 1,3 kW · 380/220V · trần tối thiểu 4,6 m | ~429 m² | Chốt cao độ treo theo khoảng trống còn lại dưới dầm và móc cẩu, không theo đỉnh mái. Ba ràng buộc phải thỏa cùng lúc: mặt cánh cách sàn tối thiểu 3,0 m, phía trên cánh còn tối thiểu 0,6 m thông thoáng để hút gió, chiều dài ty treo tối thiểu 0,3 m. Điểm treo 90 kg × 6 = 540 kg, lấy vào kết cấu mái chứ không lấy vào ray cầu trục. |
| Kho thành phẩm / logistics trần cao | Thường 8 – 12 m | DF-73 · Ø7,3 m · 15.000 m³/phút · 1,6 kW · 380V · trần tối thiểu 6,0 m | ~755 m² | Kệ cao chắn gió nên treo dọc theo trục lối đi chính, mỗi quạt một nhịp cột; khoảng cách giữa hai quạt tham chiếu vùng gió cảm nhận rõ có đường kính khoảng 2,5 × 7,3 ≈ 18 m. Chừa tối thiểu 0,6 m thoáng phía trên cánh, không đặt sát xà mái, ống gió hay đèn cao áp. Điểm treo 110 kg × 6 = 660 kg. |
| Khu phụ trợ, QC, đóng gói trần thấp | Thường 3,4 – 4,0 m | DF-30 · Ø3,0 m · 4.000 m³/phút · 0,5 kW · 220V · trần tối thiểu 3,4 m DF-35 · Ø3,5 m · 4.000 m³/phút · 0,5 kW · 220V · trần tối thiểu 3,6 m |
~128 m² (DF-30) ~174 m² (DF-35) |
Ở trần 3,4 m thì khoảng cố định 0,4 m từ kết cấu tới mặt cánh đặt cánh đúng mức tối thiểu 3,0 m so với sàn — không còn dư để hạ thấp thêm, nên đây là ngưỡng chốt chứ không phải con số để thương lượng. Điểm treo 35 kg × 6 = 210 kg (DF-30) và 40 kg × 6 = 240 kg (DF-35). Trần dưới 3,4 m thì bỏ quạt trần, chuyển sang quạt di động YF thổi tại chỗ. |
Nguồn số liệu: bảng thông số nhà máy dòng quạt trần HVLS DF (đường kính, lưu lượng gió, công suất, điện áp, khối lượng tịnh, độ ồn công bố ≤40 dB cho cả 10 model) và bảng chiều cao trần tối thiểu theo từng đường kính của MEILILE. Cột vùng phủ mát mạnh là giá trị tham khảo kỹ thuật của MEILILE — số lượng quạt thực tế do khảo sát hiện trường quyết định, không phải thông số công bố của nhà sản xuất; điều kiện áp dụng là dưới cánh không có vật cản và khu vực không bị chia nhỏ bằng vách ngăn cao. Tải thiết kế của điểm treo lấy bằng khối lượng tịnh nhân 6 — MEILILE đặt hệ số 6 thay vì mức tối thiểu 5 lần thường dùng trong ngành.

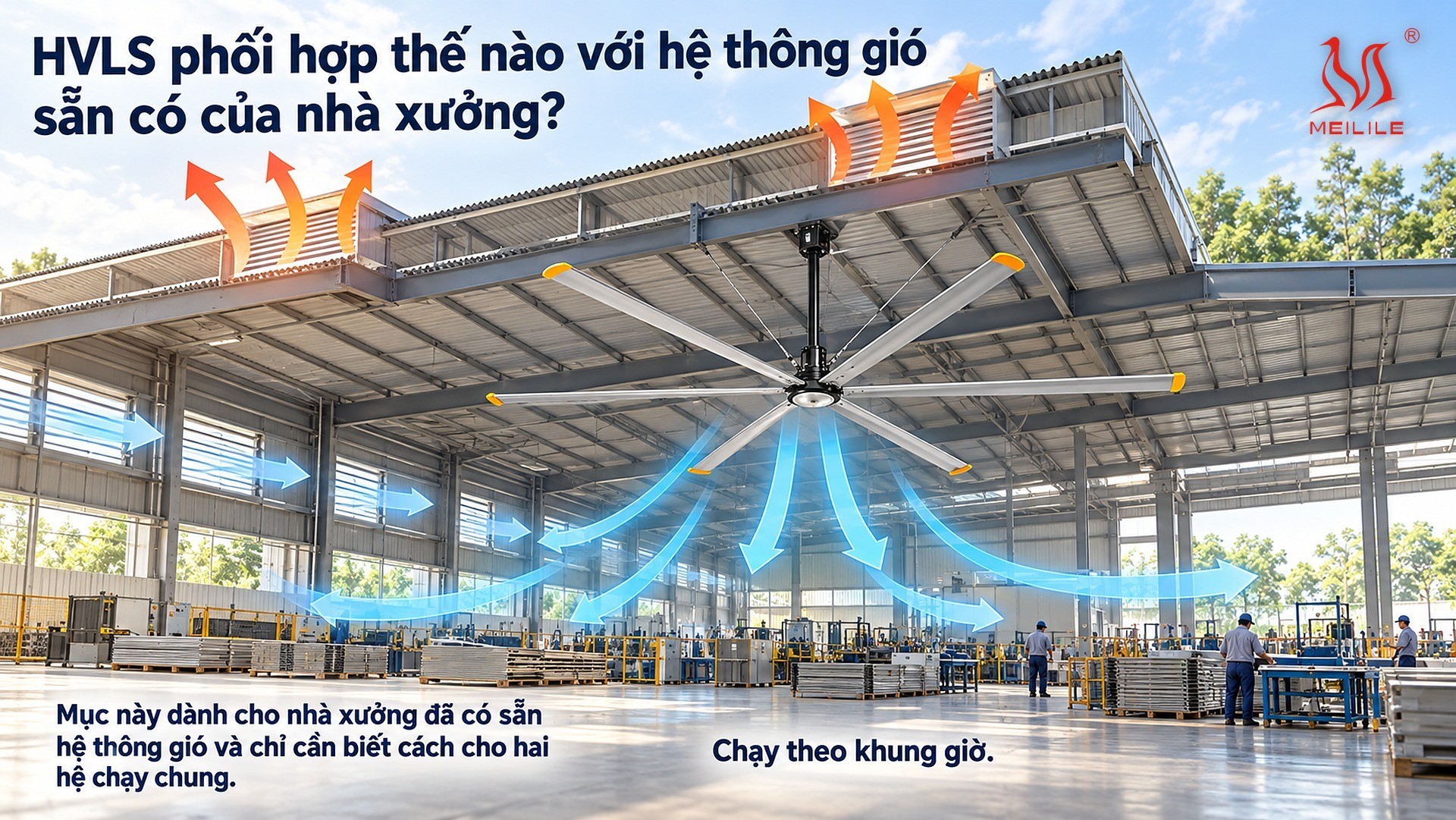

HVLS phối hợp thế nào với hệ thông gió sẵn có của nhà xưởng?
Rất ít nhà xưởng bắt đầu từ con số không: trên mái thường đã có quạt hút mái, quả cầu thông gió hoặc cửa trời, dưới xưởng có hệ hút bụi — hút khói tại nguồn. Quạt hút mái thải khối khí nóng tích dưới mái ra ngoài nhưng gần như không tạo chuyển động khí ở cao độ người đứng; HVLS luân chuyển khí bên trong, kéo khối khí trên cao xuống và trải ngang mặt sàn. Hai hệ bổ trợ chứ không thay thế nhau, và thứ tự đúng là lo đường thoát nhiệt trước, trải gió sau.
- Đường thải phải đi kèm đường cấp. Mái chỉ có miệng hút mà tầng thấp thiếu cửa cấp gió tươi thì xưởng chạy trong áp suất âm: lưu lượng hút thực tế tụt xuống, khí lùa qua khe cửa thay vì đi theo đường thiết kế.
- Quả cầu thông gió quay nhờ gió trời và chênh lệch nhiệt, nên trưa lặng gió — đúng lúc xưởng nóng — lưu lượng của nó xuống rất thấp. Đó là thiết bị hỗ trợ, không phải cơ sở để tính phương án làm mát.
- Không đặt tâm quạt trùng trục miệng hút mái. HVLS lấy gió từ vùng phía trên cánh — cần chừa tối thiểu 0,6 m trống — rồi đẩy xuống sàn; đặt trùng trục thì hai thiết bị tranh nhau cùng một khối khí dưới mái. Dịch tâm quạt lệch đi, hoặc đặt vào khoảng giữa hai miệng hút. Quạt hút bố trí theo mái, còn quạt trần bố trí theo chuyền và vị trí đứng máy.
Chạy theo khung giờ. Đầu ca sáng, khi ngoài trời còn mát hơn trong xưởng: mở cửa cấp gió thấp, chạy hút mái cùng HVLS để xả khối nhiệt mà mái tôn tích lại từ hôm trước. Giữa trưa, khi ngoài trời nóng hơn trong nhà: giảm lượng khí đưa vào và giữ HVLS chạy để duy trì hiệu ứng gió cho người. Dòng DF chạy biến tần nên chỉnh được tốc độ theo ca và theo từng nhóm quạt.

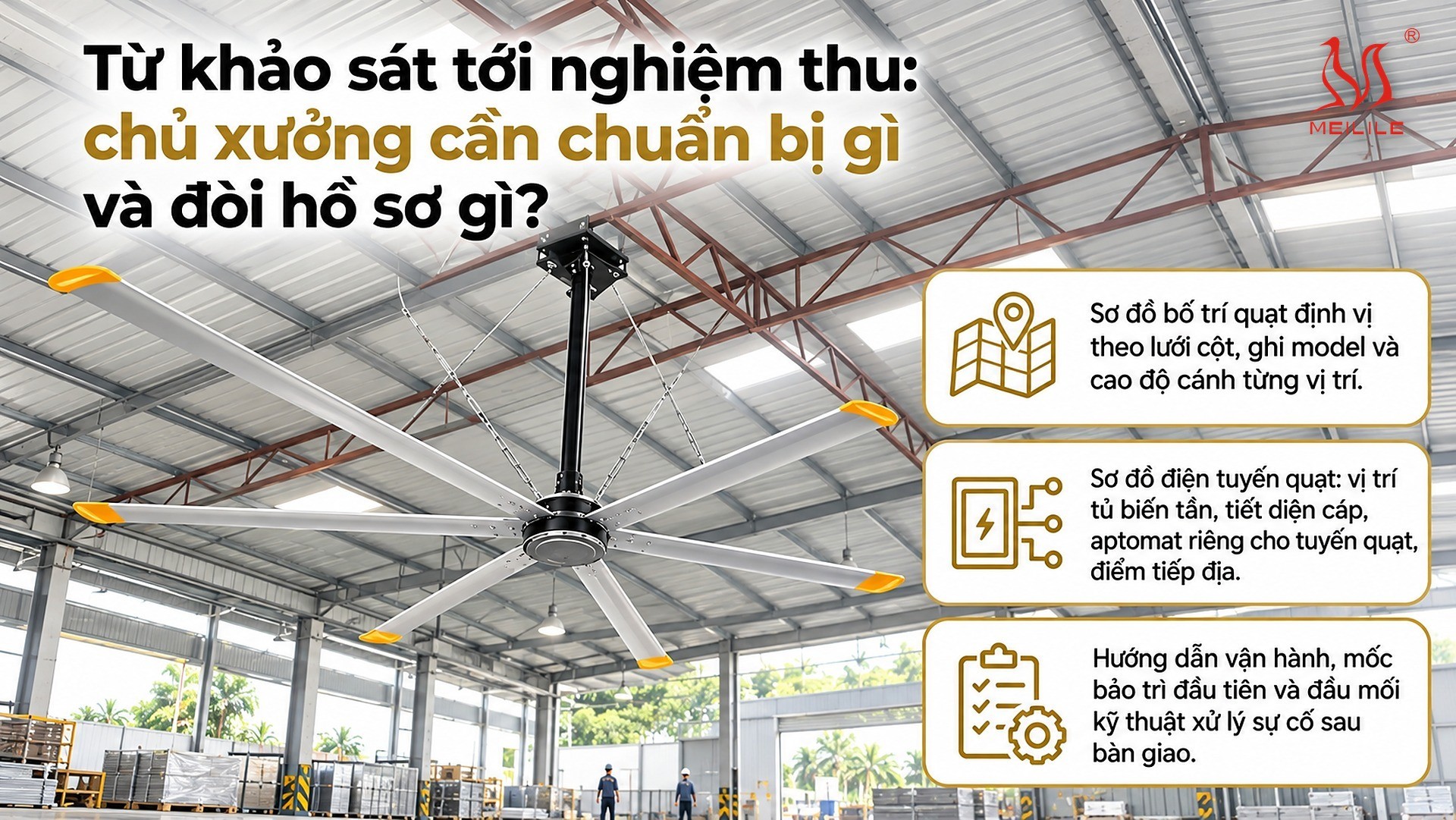

Từ khảo sát tới nghiệm thu: chủ xưởng cần chuẩn bị gì và đòi hồ sơ gì?
Phần lớn tài liệu thi công viết cho nhà thầu. Phần dưới đây viết cho phía nhà máy. Bốn dữ liệu nên gom trước buổi khảo sát: bản vẽ mặt bằng có lưới cột (khẩu độ nhịp, bước cột); chiều cao tính tới đáy vì kèo chứ không phải tới đỉnh mái; vị trí các chụp hút cục bộ đang có; khung giờ được phép làm việc trên cao và khu nào được dừng máy. Riêng điện áp sẵn có lọc model ngay từ đầu: DF-73 và DF-65 dùng 380V; DF-60 và DF-55A có cả 380V lẫn 220V; DF-55B, DF-50, DF-45, DF-40, DF-35 và DF-30 chạy 220V.
Hai phép tính bạn tự kiểm tra được:
- Tải thiết kế điểm treo = khối lượng tịnh × 6. MEILILE dùng hệ số 6, cao hơn mức tối thiểu ≥5 lần thường thấy trong ngành. DF-60 nặng 95 kg → điểm treo phải chịu tối thiểu 570 kg; DF-73 nặng 110 kg → 660 kg; DF-45 nặng 60 kg → 360 kg. Vì kèo không đủ chịu lực thì khung phụ gia cường phải nằm trong bản vẽ, không phải ứng biến ngoài công trường.
- Chuỗi hình học treo. Đáy kết cấu xuống mặt phẳng cánh mất cố định 0,4 m, cộng ống treo tối thiểu 0,3 m; trên cánh chừa tối thiểu 0,6 m để lấy gió; mép cánh cách sàn tối thiểu 3,0 m. Cộng lại ra chiều cao trần tối thiểu cho từng đường kính — Ø3,0 m cần 3,4 m, Ø5,0 m cần 4,2 m, Ø6,0 m cần 5,0 m, Ø7,3 m cần 6,0 m — đối chiếu với chiều cao thật của xưởng là loại được ngay các model không lắp được. Dải đầy đủ có trong công cụ chọn quạt trần.
Bảy tài liệu nên yêu cầu nhà cung cấp bàn giao — thiếu cái nào thì hỏi trước khi ký, đừng hỏi sau khi quạt đã treo lên trần:
- Sơ đồ bố trí quạt định vị theo lưới cột, ghi model và cao độ cánh từng vị trí.
- Bản tính tải điểm treo từng vị trí, ghi khối lượng tịnh và hệ số nhân, kèm chi tiết liên kết và khung phụ nếu có.
- Bảng thông số của đúng model được giao, để đối chiếu với hợp đồng — ví dụ DF-60: Ø6,0 m · 13.500 m³/phút · 1,3 kW · 60 vòng/phút · 95 kg · 380/220V.
- Sơ đồ điện tuyến quạt: vị trí tủ biến tần, tiết diện cáp, aptomat riêng cho tuyến quạt, điểm tiếp địa.
- Biên bản nghiệm thu hai bên ký, ghi số đo thực tế chứ không chỉ đánh dấu "đạt" — danh mục đầy đủ xem bài thi công lắp đặt quạt trần công nghiệp.
- Điều khoản bảo hành ghi thẳng trong hợp đồng: bảo hành trọn đời cả động cơ PMSM và biến tần — cam kết bằng hợp đồng, kèm phần loại trừ nêu rõ (chính sách bảo hành).
- Hướng dẫn vận hành, mốc bảo trì đầu tiên và đầu mối kỹ thuật xử lý sự cố sau bàn giao.
Khi nào HVLS KHÔNG phải là câu trả lời cho nhà xưởng của bạn?
Có những mặt bằng mà câu trả lời trung thực là "đừng lắp quạt trần". Bốn trường hợp gặp thường xuyên:
- Trần dưới 4 m. Ø3,0 m đã cần trần 3,4 m, Ø4,0 m cần 3,8 m; với trần 3,5–3,8 m bạn chỉ còn Ø3,0–3,5 m. Vùng phủ của một quạt Ø3,0 m ở mức thông gió khoảng 213 m², mức làm mát mạnh khoảng 128 m² — giá trị tham khảo kỹ thuật của MEILILE — số lượng quạt thực tế do khảo sát hiện trường quyết định. Số quạt và số điểm treo tăng nhanh, trong khi quạt di động YF đặt dưới sàn xử lý cùng khu đó gọn hơn và dời được theo mùa vụ.
- Không gian cần kiểm soát chính xác nhiệt độ và độ ẩm. Phòng sạch, kho lạnh, phòng cấp đông, buồng sấy đều có đường khí thiết kế sẵn. HVLS không hạ nhiệt độ không khí, không khử ẩm, không lọc bụi — và một khối gió lớn còn phá hướng dòng khí mà phòng đó được dựng lên để giữ.
- Nhịp quá hẹp. Đường kính cánh phải nhỏ hơn cạnh ngắn của không gian tối thiểu 1,0 m, chưa kể khoảng cách tới tường: nhịp 6,5 m thì cỡ cánh tối đa còn Ø5,5 m, nhịp 4,5 m chỉ còn Ø3,5 m. Xưởng chia ô nhỏ bằng vách ngăn hay kệ cao kín cũng vậy — vùng gió cảm nhận rõ có đường kính khoảng 2,5 lần đường kính cánh, vách ngăn cắt vùng đó thành từng mảnh.
- Vùng trần dày đặc vật cản. Không lấy được 0,6 m trống phía trên cánh, hoặc không giữ được 3,0 m từ mép cánh xuống sàn vì cầu trục hành trình thấp, máng cáp, đường ống, hệ chữa cháy chạy dày thì đừng ép: quạt vẫn quay nhưng cửa lấy gió bị bóp và lưu lượng thực tế không còn bằng thông số. Hoặc dời vị trí, hoặc đổi xuống đường kính nhỏ hơn, hoặc loại vùng đó khỏi phương án quạt trần.
Một phương án tử tế thường có dạng bản đồ chia vùng: HVLS làm nền cho khu trần cao và thoáng, quạt di động châm vào điểm nóng cục bộ, hút mái lo phần thải nhiệt, và vài khu ghi rõ là "không lắp" — xem dải model cùng vùng phủ tại trang quạt trần HVLS DF.
Làm mát nhà xưởng bằng quạt HVLS cùng MEILILE
MEILILE là nhà sản xuất động cơ PMSM chính hãng, phân phối và bảo hành chính thức tại Việt Nam qua Công ty TNHH Một Thành Viên Quốc Tế MEILILE (MST 2301357092), kho và đội kỹ thuật tại Thuận An – Bình Dương, văn phòng tại Bắc Ninh. Kỹ sư khảo sát hiện trường rồi trả phương án bằng số liệu đối chiếu được, không báo giá theo "áng chừng".
- Khảo sát mặt bằng theo từng khu vực sản xuất, chọn model quạt trần HVLS DF theo diện tích, chiều cao trần và vật cản dưới trần.
- Dựng sơ đồ bố trí kèm cao độ treo cho từng nhịp cột, đối chiếu với hệ thông gió, hệ chiếu sáng, đường ống và ray cầu trục sẵn có trước khi chốt số lượng quạt.
- Khu trần thấp dưới ngưỡng lắp quạt trần và các điểm nóng cục bộ được bù bằng quạt di động YF thổi tại chỗ; lắp đặt do kỹ thuật viên MEILILE thực hiện, xuất hóa đơn VAT đầy đủ.
- Bảo hành trọn đời cả động cơ PMSM và biến tần theo chính sách bảo hành trọn đời — cam kết bằng hợp đồng.
Dòng DF có 10 model đường kính 3,0–7,3 m, vận hành êm ≤40 dB, động cơ PMSM truyền động trực tiếp hiệu suất đỉnh ~92% (đã kiểm định STIEE, định mức 85,2%) — tiết kiệm đến 40% điện so với hệ động cơ cảm ứng đời cũ.
Gửi MEILILE ba con số DÀI × RỘNG × CAO TRẦN kèm một tấm ảnh chụp phần trần và vật cản phía trên — kỹ sư trả lời model, số lượng và cao độ treo cho từng khu vực ngay trong giờ làm việc.
