BLDC và PMSM cùng một họ: đều là động cơ đồng bộ nam châm vĩnh cửu không chổi than, chỉ khác dạng sóng phản điện động và cách điều khiển. Với quạt trần HVLS quay chậm (dòng DF của MEILILE quay 57–100 vòng/phút tùy cỡ), nhãn động cơ không quyết định tiền điện — thiết kế nguyên máy mới quyết định. Hãy hỏi ba chỉ số: gió trên watt của cả máy, số liệu ở hai điểm làm việc, báo cáo bên thứ ba.
Mỗi tháng chúng tôi nhận vài chục câu hỏi cùng một dạng: “Quạt bên anh dùng động cơ BLDC hay PMSM?” Đó là câu hỏi của một người mua cẩn thận — nhưng nó không dùng được để so sánh hai nhà cung cấp, vì hai chữ viết tắt ấy mô tả cùng một họ máy điện và có thể gắn lên cả một chiếc quạt tốt lẫn một chiếc quạt tồi. Bài này nói rõ chúng khác nhau ở đâu, vì sao câu hỏi bị đặt sai, và thay nó bằng ba chỉ số mua hàng kèm danh sách câu hỏi gửi cho nhà cung cấp — rồi trả lời chính câu hỏi đó cho sản phẩm của mình, kèm cả những chỗ chúng tôi chưa có bằng chứng độc lập.

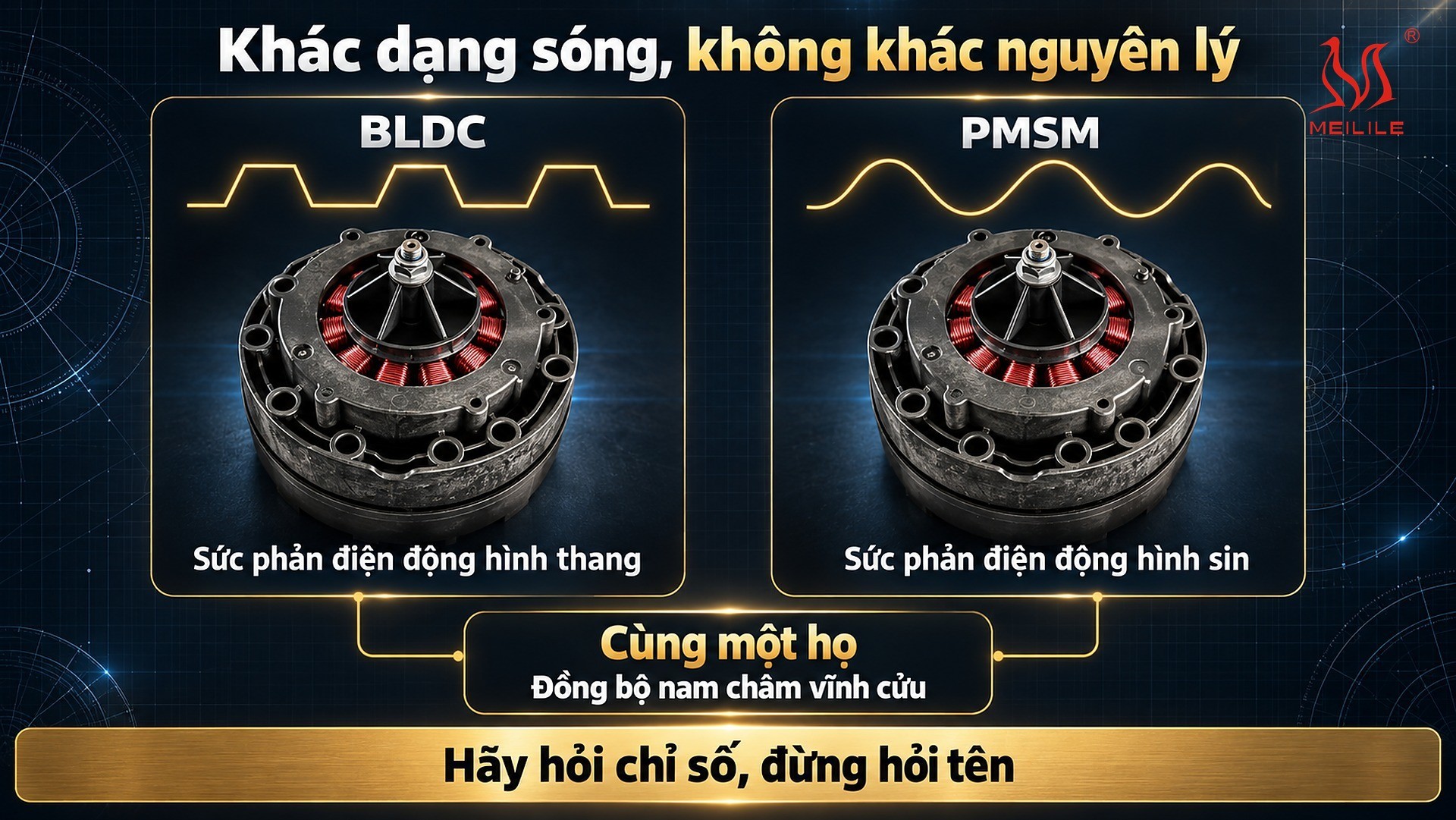

BLDC và PMSM khác nhau ở đâu: khác dạng sóng, không khác nguyên lý
Điều gây bất ngờ nhất với đa số người mua: cả hai đều là động cơ đồng bộ nam châm vĩnh cửu, không chổi than. Tài liệu ứng dụng của Texas Instruments về điều khiển BLDC nêu rõ: cả hai đều là máy điện đồng bộ, khác biệt duy nhất là hình dạng của điện áp cảm ứng, sinh ra từ hai cách quấn dây stator khác nhau — hình thang ở BLDC, hình sin ở PMSM. Điện áp ấy có tên kỹ thuật là sức phản điện động (back-EMF). Tài liệu của Microchip còn nói rõ hơn: động cơ không chổi than có sức phản điện động hình sin thì chính là thứ được gọi là PMSM. Nói cách khác, PMSM là một nhánh trong họ nam châm vĩnh cửu không chổi than, không phải một họ đối lập.
Từ dạng sóng mới sinh ra cách điều khiển, vì muốn mô-men mượt thì dòng điện phải “khớp” với sức phản điện động. Sóng hình thang đi với chuyển mạch 6 bước — đơn giản, rẻ, nhưng mô-men chỉ thật sự phẳng khi sóng thuần hình thang và thời điểm chuyển mạch chính xác, hai giả thiết mà chính TI nêu ra và ngoài phòng thí nghiệm không bao giờ đúng tuyệt đối, nên luôn còn gợn mô-men (torque ripple). Sóng hình sin đi với điều khiển vector (FOC) — phức tạp hơn, đổi lại mô-men mượt hơn và êm hơn.
Nhưng đây mới là chi tiết khiến câu hỏi “BLDC hay PMSM” mất giá trị so sánh: bản thân động cơ và thuật toán điều khiển có thể không khớp nhau. TI ghi rõ động cơ có sức phản điện động hình thang vẫn có thể được điều khiển bằng dòng hình sin và ngược lại, chỉ là không tối ưu. Hệ quả: một chiếc quạt ghi “động cơ PMSM” hoàn toàn có thể đang chạy bằng mạch điều khiển thô sơ. Cái nhãn chỉ nói về bản thân động cơ, không nói gì về bộ điều khiển — mà bộ điều khiển mới là thứ bạn trả tiền điện mỗi ngày. Thêm nữa, “BLDC” không phải thuật ngữ được tiêu chuẩn hóa: ngành quạt hầu như luôn dùng nó theo nghĩa rộng cho bất kỳ động cơ nam châm vĩnh cửu nào chạy qua mạch điện tử.
| Tiêu chí | “BLDC” theo nghĩa hẹp | PMSM |
|---|---|---|
| Họ máy điện | Đồng bộ nam châm vĩnh cửu, không chổi than | Cùng một họ |
| Sức phản điện động | Hình thang | Hình sin |
| Điều khiển tối ưu | Chuyển mạch 6 bước | Điều khiển vector, dòng hình sin |
| Gợn mô-men & tiếng ồn | Còn đáng kể, sinh dao động tốc độ nhỏ và tiếng ồn | Thấp hơn |
| Cho biết gì về hiệu suất nguyên máy? | Gần như không gì cả. Không nói máy có truyền động trực tiếp không, bộ điều khiển ra sao, hiệu suất đo ở điểm nào. | |
Còn trục so sánh xa hơn — giữa động cơ nam châm vĩnh cửu và động cơ cảm ứng đời cũ kiểu lồng sóc chạy đai — đã có số liệu và cách tính tiền điện chênh lệch trong bài PMSM khác động cơ cảm ứng thế nào. Bài này chỉ bàn trong nội bộ họ nam châm vĩnh cửu. Nếu bạn cần phần định nghĩa trước đã — động cơ PMSM là gì, bên trong có những phần nào và nguyên lý quay đồng bộ ra sao — thì đọc bài đó trước rồi quay lại đây.
Vì sao với quạt trần HVLS quay chậm, “BLDC hay PMSM” là câu hỏi bị đặt sai
Có thể bạn nghĩ: “Cùng một họ — nhưng nếu hình sin mượt hơn thì cứ chọn hình sin, sai ở đâu?” Hướng đó đúng; cái sai là dùng nó làm tiêu chí quyết định.
1. Điều kiện làm việc của quạt HVLS đẩy mọi khác biệt về phía bộ điều khiển
Quạt trần HVLS làm việc trong một vùng rất hẹp của dải làm việc động cơ: quay rất chậm, mô-men rất lớn, chạy nhiều giờ, phần lớn thời gian không hết tải. Cỡ lớn nhất của dòng DF quay 57 vòng/phút, các cỡ nhỏ hơn quay nhanh dần lên tới khoảng 100 vòng/phút ở DF-30:
- Gợn mô-men khó bị che giấu. Ở máy quay nhanh, quán tính của rotor và cánh giúp san bớt dao động mô-men do chuyển mạch 6 bước gây ra; ở 57 vòng/phút tác dụng ấy yếu đi nhiều. Tài liệu Microchip mô tả đúng chuỗi này: cách phân bố dây quấn hình thang sinh gợn mô-men, gợn mô-men sinh dao động tốc độ nhỏ và tiếng ồn nghe được.
- Tổn hao đồng chiếm phần lớn. Tốc độ thấp nghĩa là sức phản điện động thấp trong khi mô-men yêu cầu lớn, tức dòng điện trong dây quấn lớn; tổn hao đồng tỷ lệ với bình phương dòng. Nhận định thông thường của nghề.
- Điều khiển vector đánh vào đúng chỗ đó: vận hành ở tổ hợp dòng tối ưu để đạt mô-men lớn nhất trên mỗi ampe — tài liệu MathWorks mô tả rõ: cùng một dòng stator lấy ra mô-men cao hơn, tổn hao giảm nên hiệu suất tăng.
Nói gọn: thứ tạo ra khác biệt là bộ điều khiển có đủ thông minh để chọn dòng điện tối ưu hay không — lý do trang công nghệ PMSM và biến tần mô tả bộ điều khiển trước, động cơ sau.
2. Không tồn tại con số phần trăm đáng tin để so hai phương án ở dải này
3. Khoảng cách do thiết kế nguyên máy tạo ra lớn hơn nhiều
Đây là lập luận quan trọng nhất của cả bài. Khi hiệp hội AMCA International phân tích chỉ số năng lượng cho quạt trần đường kính lớn, họ ghi nhận năm chiếc quạt đường kính 24 feet (≈7,3 m) cùng chỉ số 234 cfm/W — đo một điểm thì cả năm “giống hệt nhau” — nhưng chấm bằng chỉ số nguyên máy CFEI thì chúng trải từ 0,63 đến 1,72. Chênh lệch hơn hai lần rưỡi: không cách quấn dây nào, không thuật toán chuyển mạch nào tạo ra khoảng cách cỡ đó. Nó đến từ khí động học cánh, đường kính, tốc độ đầu cánh, có hay không có hộp số, chất lượng bộ biến tần. Thứ tự ưu tiên đúng vì thế là: chỉ số nguyên máy trước, kiến trúc truyền động sau, nhãn động cơ cuối cùng. Nguồn: sách trắng của AMCA International giới thiệu chỉ số CFEI (Ceiling Fan Energy Index), phần bàn về hạn chế của chỉ số cfm/W — cfm/W là feet khối mỗi phút trên mỗi watt; truy cập 08/2026.
4. Ngay cả số liệu của chính chúng tôi cũng chứng minh: điểm làm việc quan trọng hơn nhãn
Chúng tôi đưa ra một bằng chứng bất lợi cho chính mình, vì nó là bằng chứng tốt nhất. Báo cáo thử nghiệm STIEE cho động cơ quạt trần HVLS truyền động trực tiếp của MEILILE — quay chậm khoảng 60 vòng/phút — ghi hai con số:
| Điểm làm việc | Hiệu suất đo được | Ý nghĩa với người mua |
|---|---|---|
| Nửa tải | 91,8% | Điểm mà quạt HVLS chạy phần lớn thời gian — con số “hiệu suất đỉnh ~92%” chính là lấy từ điểm này |
| Đầy tải | 85,2% | Chạy hết tốc độ thì thấp hơn 6,6 điểm phần trăm |
Cùng một động cơ, cùng một cái nhãn, cùng một báo cáo — hai điểm làm việc cách nhau 6,6 điểm phần trăm. Đó là đặc tính bình thường của động cơ mô-men lớn quay chậm, nhưng nó chứng minh rằng nếu chỉ được cho biết loại động cơ và một con số hiệu suất duy nhất, bạn đang không biết gì về chiếc quạt đó. Cũng cần nói rõ chiều ngược lại: ở dải tốc độ cao công suất nhỏ, ưu thế của phương án hình sin ít rõ rệt hơn — đây là nhận định thông thường của nghề, không phải số đo — nên động cơ nam châm vĩnh cửu công suất nhỏ, quay nhanh vẫn thường được gọi là BLDC mà không ai coi là kém — kể cả loại dùng cho quạt công nghiệp di động. Kết luận bài này chỉ giới hạn ở quạt trần HVLS quay chậm.

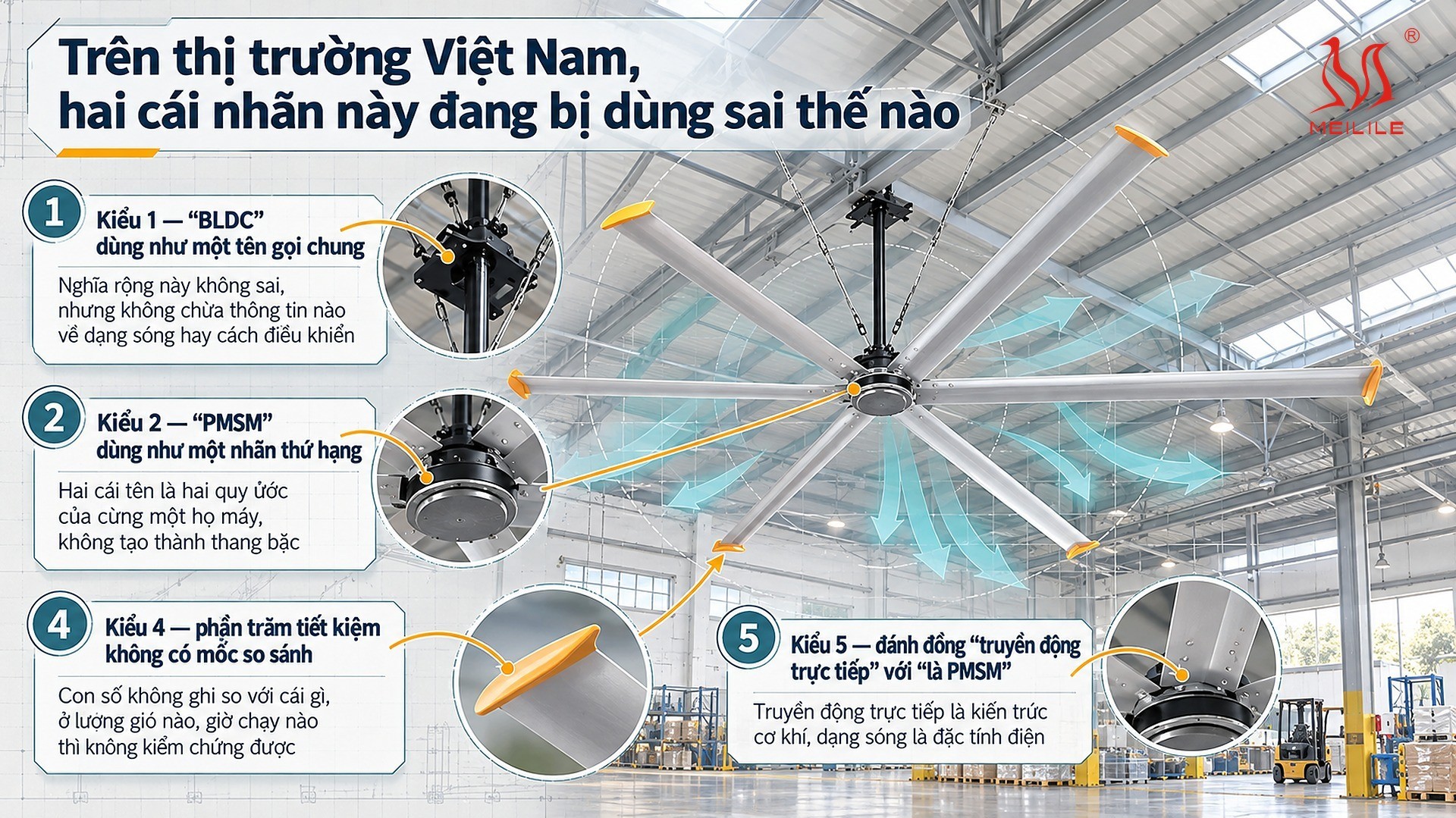

Trên thị trường Việt Nam, hai cái nhãn này đang bị dùng sai thế nào
Chúng tôi đọc các trang bán quạt công nghiệp tiếng Việt bằng con mắt của một người mua nghiêm túc, và không nêu tên trang nào — mục đích là để bạn nhận ra kiểu diễn đạt. Khảo sát nội bộ của MEILILE trên các trang bán quạt công nghiệp tiếng Việt, truy cập 08/2026; chúng tôi không nêu tên trang và chỉ lưu bản chụp nội bộ.
- Kiểu 1 — “BLDC” dùng như một tên gọi chung. Nghĩa rộng này không sai, nhưng không chứa thông tin nào về dạng sóng hay cách điều khiển, tức không giúp phân biệt hai nhà cung cấp.
- Kiểu 2 — “PMSM” dùng như một nhãn thứ hạng, trình bày như một “đẳng cấp” cao hơn BLDC. Hai cái tên là hai quy ước của cùng một họ máy, không tạo thành thang bậc.
- Kiểu 3 — tự mâu thuẫn. Trang này viết động cơ nam châm vĩnh cửu “cũng có thể được coi giống như” động cơ không chổi than, tức đánh đồng hai loại với nhau; trang khác lại xếp BLDC và PMSM thành hai cột đối lập với hai mức tiết kiệm điện khác nhau.
- Kiểu 4 — phần trăm tiết kiệm không có mốc so sánh. Cùng lúc tồn tại 30%, 40%, 60% và cả 70–90%, với đối tượng so sánh nhảy giữa “quạt công nghiệp truyền thống”, “động cơ AC” và “điều hòa”. Con số không ghi so với cái gì, ở lượng gió nào, giờ chạy nào thì không kiểm chứng được.
- Kiểu 5 — đánh đồng “truyền động trực tiếp” với “là PMSM”, đánh đồng hiệu suất động cơ với hiệu suất nguyên máy. Truyền động trực tiếp là kiến trúc cơ khí, dạng sóng là đặc tính điện. Còn hiệu suất động cơ không phải hiệu suất cả chiếc quạt: nó bỏ qua tổn hao biến tần và khí động học của cánh.
Về phần mình, chúng tôi tự ràng buộc bằng một quy tắc: mọi con số tiết kiệm điện trên website này đều ghi rõ mốc so sánh — “tiết kiệm đến 40% điện so với hệ động cơ cảm ứng đời cũ ở cùng một lượng gió”, cơ sở là hiệu suất hữu dụng khoảng 55–60% của hệ ấy theo bảng IEC 60034-30-1 cộng tổn hao truyền động; suy luận đầy đủ ở bài PMSM khác động cơ cảm ứng thế nào.
Ba chỉ số nên hỏi thay vì hỏi tên động cơ
- Lượng gió (hoặc lực đẩy) trên tổng công suất điện vào của cả máy. Mẫu số phải tính cả tổn hao biến tần, không phải công suất trục của riêng động cơ — đó đúng là nhóm thông số mà AMCA chứng nhận cho quạt trần đường kính lớn. Phương pháp thử phải nêu tên: tiêu chuẩn gốc là ANSI/AMCA 230-15; với quạt lớn biến tốc, tiêu chuẩn còn yêu cầu thử ở năm mức tốc độ 20%, 40%, 60%, 80% và 100%. Với đường kính rất lớn, đại lượng được chứng nhận thường là lực đẩy. Theo ANSI/AMCA Standard 230-15 — tiêu chuẩn mà quy định của Hoa Kỳ viện dẫn cho quạt trần đường kính lớn; truy cập 08/2026.
- Số liệu tại điểm làm việc quy định, tối thiểu hai điểm. “Hiệu suất đỉnh” luôn tồn tại và luôn được trích dẫn, nhưng quạt của bạn hầu như không bao giờ chạy đúng ở điểm đỉnh đó. Phân tích của AMCA nêu thẳng rằng cfm/W dễ bị lách hơn CFEI, vì chỉ cần cho một chiếc quạt kém hiệu quả chạy chậm lại là con số đo tại một điểm đã đẹp lên. Với quạt trần đường kính lớn hơn 7 feet (≈2,1 m), quy định về hiệu suất năng lượng của Hoa Kỳ yêu cầu CFEI đạt tối thiểu 1,00 ở tốc độ cao nhất và tối thiểu 1,31 ở mức 40% tốc độ — hai điểm, không phải một. Theo 10 CFR 430.32(s)(2) của Hoa Kỳ, áp dụng cho quạt trần đường kính lớn sản xuất từ 21/01/2020; truy cập 08/2026. Đây là quy định của thị trường Hoa Kỳ, nêu ra để bạn có một mốc tham chiếu, không phải quy định bắt buộc tại Việt Nam.
- Báo cáo bên thứ ba: ai đo, theo tiêu chuẩn nào, phạm vi tới đâu. Câu hỏi đúng không phải “bên anh có giấy chứng nhận không” mà là phòng thí nghiệm nào đo, công nhận theo hệ thống nào (phổ biến là ISO/IEC 17025), và phạm vi phép đo là riêng động cơ, cả hệ động cơ cộng biến tần, hay nguyên máy — ba phạm vi cho ba con số khác hẳn nhau. Hãy xin tài liệu gốc có tên phép thử, điều kiện thử, ngày thử, mã mẫu thử — không phải ảnh chụp một con dấu.

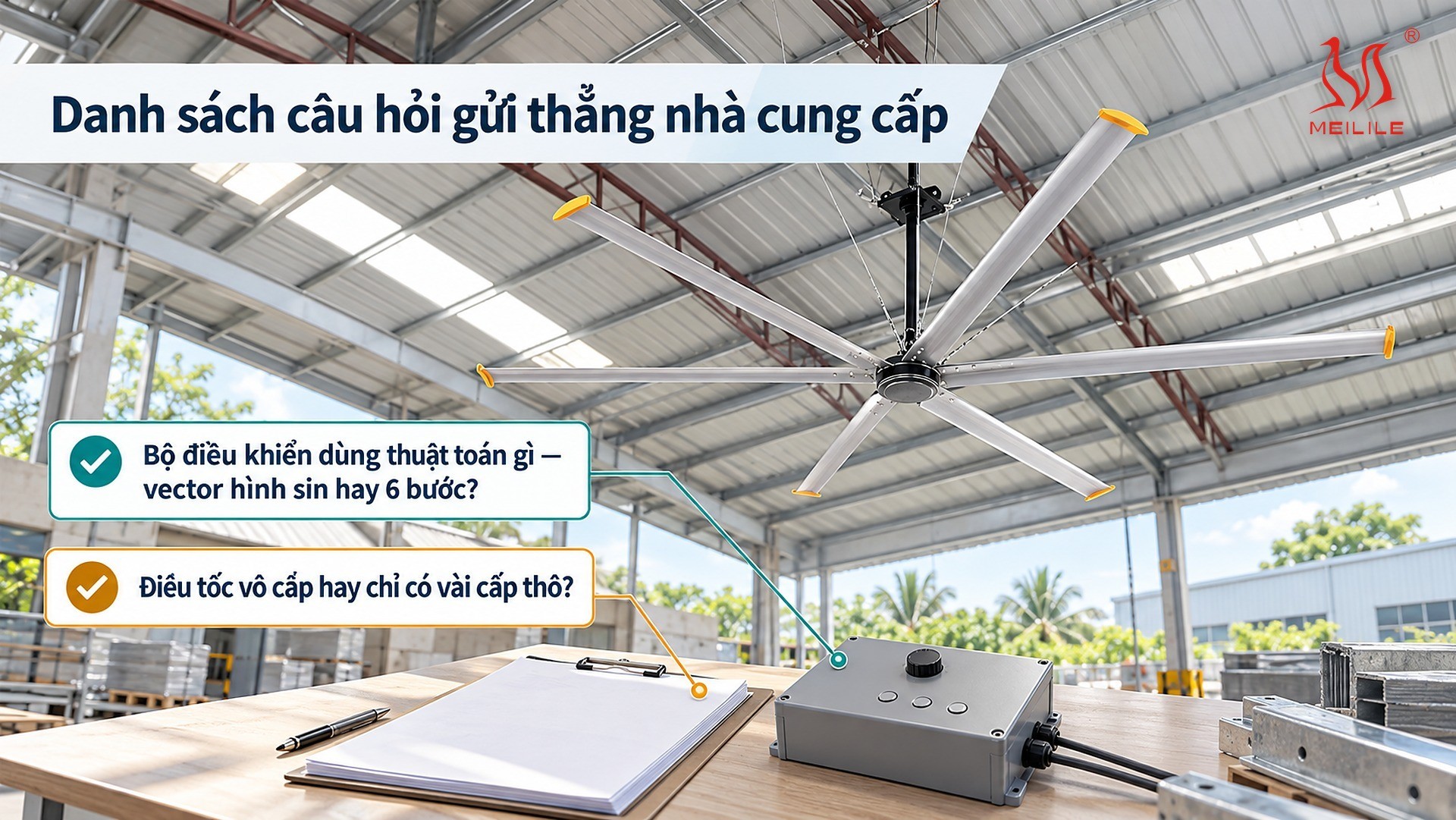

Danh sách câu hỏi gửi thẳng nhà cung cấp
Bạn có thể copy nguyên văn chín câu dưới đây rồi gửi qua email hoặc Zalo:
- Quạt dùng truyền động trực tiếp hay qua hộp số / dây đai?
- Bộ điều khiển dùng thuật toán gì — vector hình sin hay 6 bước? Điều tốc vô cấp hay chỉ có vài cấp thô?
- Lưu lượng gió (hoặc lực đẩy) ở tốc độ cao nhất là bao nhiêu, và tổng công suất điện vào của cả máy tại đúng thời điểm đó?
- Cho tôi xin thêm cặp số đó ở khoảng 40% tốc độ.
- Con số hiệu suất nêu ra là hiệu suất đỉnh hay tại điểm định mức, ở tải bao nhiêu?
- Số liệu đó do ai đo — phòng thí nghiệm nào, theo tiêu chuẩn nào, ngày nào?
- Phạm vi báo cáo là riêng động cơ, hệ động cơ cộng biến tần, hay nguyên máy?
- Nếu có nêu hạng IE: theo phần nào của bộ tiêu chuẩn, ở tốc độ định mức nào, nguồn cấp nào?
- Bảo hành áp dụng cho cụm nào — động cơ, biến tần, hay chỉ động cơ? Thời hạn từng cụm?

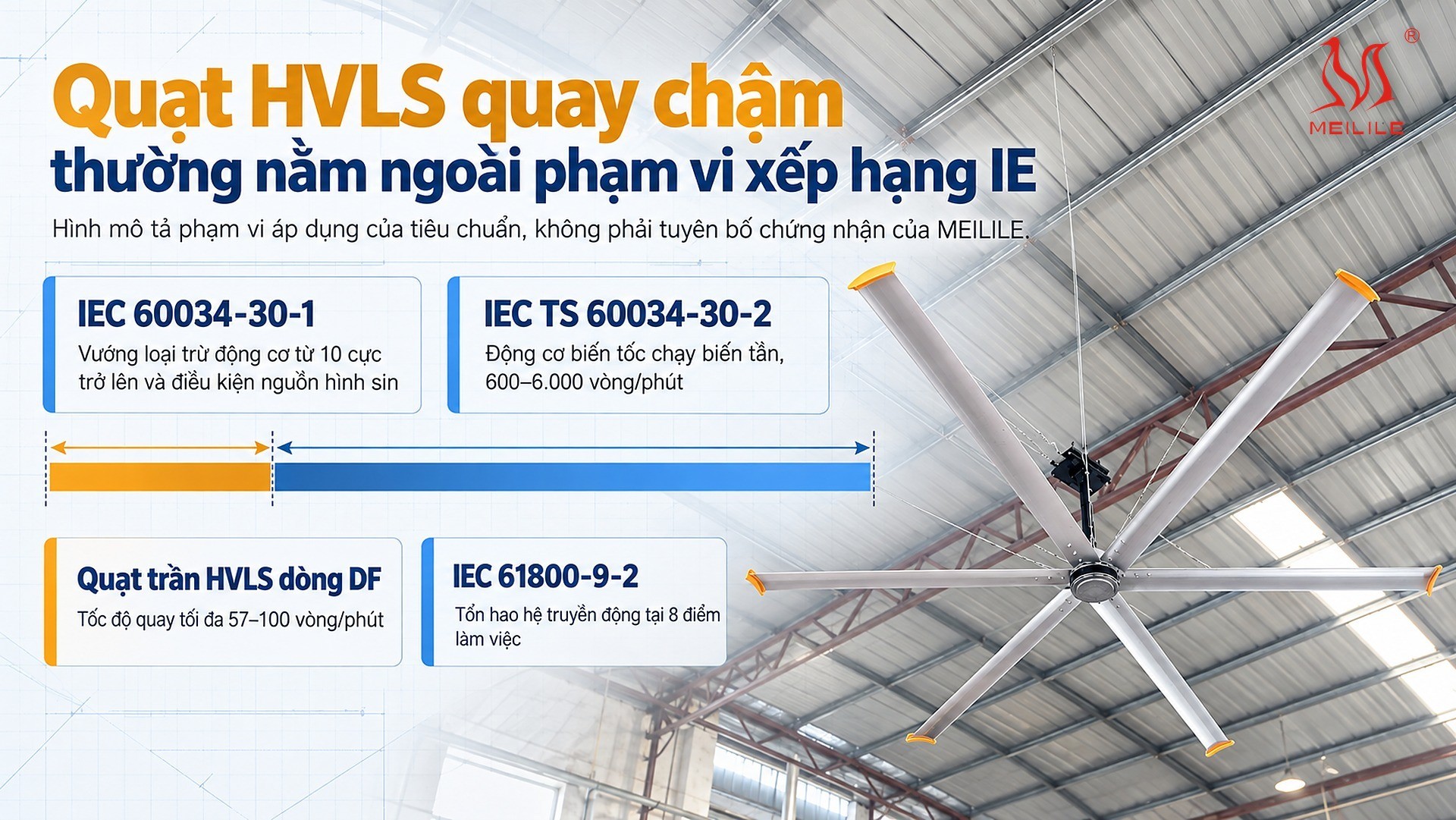

Vì sao quạt trần HVLS thường không có hạng hiệu suất IE
Nhiều người mua quen với các hạng IE1–IE4 trên động cơ công nghiệp và mong quạt HVLS cũng có một hạng như vậy. IEC 60034-30-1 quy định các hạng IE cho động cơ một cấp tốc độ, chạy bằng nguồn điện áp hình sin, công suất 0,12–1.000 kW, số cực 2, 4, 6 hoặc 8; và loại trừ động cơ từ 10 cực trở lên, động cơ tích hợp hoàn toàn vào máy công tác (bơm, quạt, máy nén), động cơ tích hợp biến tần không thể tách để thử riêng — nếu tách rời và thử riêng được thì không bị loại trừ.
Xem thêm: Trống lăn hay đứng chỉnh góc? Chọn theo cách xưởng bạn chạy.
Về động cơ nam châm vĩnh cửu, cần nói chính xác cả hai chiều: bộ tiêu chuẩn này có bao gồm loại khởi động trực tiếp từ lưới, nhưng phân hạng gắn với tổn hao khi cấp nguồn hình sin. Loại chỉ chạy được nhờ biến tần — trong đó có PMSM biến tốc — thuộc phạm vi IEC TS 60034-30-2, áp dụng cho dải 600–6.000 vòng/phút.
Chi tiết được phân tích riêng trong bài Quạt di động PMSM YF: tầm gió 15–50 m, cắm 220V.
| Bộ tiêu chuẩn | Phạm vi | Động cơ trực tiếp quạt HVLS có nằm trong không? |
|---|---|---|
| IEC 60034-30-1 | Một cấp tốc độ, nguồn hình sin, 2/4/6/8 cực, 0,12–1.000 kW | Thường là không — vướng loại trừ động cơ từ 10 cực trở lên và điều kiện nguồn hình sin |
| IEC TS 60034-30-2 | Động cơ biến tốc chạy biến tần, 600–6.000 vòng/phút | Không — 57–100 vòng/phút thấp hơn rất nhiều so với giới hạn dưới của dải |
| IEC 61800-9-2 / ANSI/AMCA 230 | Tổn hao hệ truyền động tại 8 điểm làm việc / phép thử quạt lưu thông không khí | Hai khung tham chiếu đúng để bàn về hiệu suất ở cấp hệ thống và cấp nguyên máy |
Kết luận thực dụng: khi ai đó chào bán cho bạn quạt HVLS với nhãn “động cơ IE4” hoặc “IE5”, nó bắt buộc phải đi kèm ba thông tin: hạng đó đánh giá theo phần nào của bộ tiêu chuẩn, ở tốc độ định mức bao nhiêu, với nguồn cấp nào. Thiếu ba thông tin đó, cái nhãn chỉ là chữ.
Còn ở Việt Nam? Theo các văn bản chúng tôi tra cứu được, danh mục phương tiện, thiết bị phải dán nhãn năng lượng hiện hành — Thông tư 52/2025/TT-BCT, áp dụng từ 01/01/2026, tiếp nối danh mục tại Quyết định 04/2017/QĐ-TTg — xếp “quạt điện” ở nhóm thiết bị gia dụng, còn nhóm thiết bị công nghiệp gồm máy biến áp phân phối, động cơ điện và đèn LED chiếu sáng đường phố. Nói cách khác, theo hiểu biết của chúng tôi, quạt trần công nghiệp HVLS nguyên máy hiện chưa nằm trong danh mục dán nhãn năng lượng bắt buộc — người mua nên tự kiểm tra văn bản hiện hành tại thời điểm mua. Hệ quả thực tế: các công bố hiệu suất trên thị trường HVLS Việt Nam gần như không có ai kiểm chứng, và báo cáo bên thứ ba là công cụ tự bảo vệ duy nhất của bên mua. Truy cập 08/2026. Phần này mô tả phạm vi áp dụng của các bộ tiêu chuẩn và văn bản pháp quy, không phải tuyên bố chứng nhận của MEILILE.
Câu trả lời của MEILILE: chúng tôi có gì, và chúng tôi không có gì
Sau khi đã nói cái nhãn không quan trọng, sẽ là thiếu nhất quán nếu chúng tôi kết bài bằng “động cơ của chúng tôi là PMSM nên tốt hơn”. Vì vậy chúng tôi trả lời bằng đúng bộ ba chỉ số vừa đề xuất — kèm cả những ô trong bảng dưới đây phải viết chữ “chưa có”.
| Điều MEILILE công bố | Cơ sở | Đã có kiểm định độc lập? |
|---|---|---|
| Hiệu suất đỉnh động cơ quạt trần HVLS ~92% | Báo cáo thử nghiệm STIEE, động cơ truyền động trực tiếp quay chậm ~60 vòng/phút: 91,8% nửa tải, 85,2% đầy tải | Có — cấp độ động cơ, tại các điểm nêu trên |
| Hiệu suất đỉnh động cơ quạt di động YF ~93% | Công bố của nhà sản xuất | Chưa có kiểm định độc lập |
| Lưu lượng gió và công suất từng model | Công bố của nhà sản xuất | Chưa có báo cáo đo nguyên máy theo ANSI/AMCA 230 |
| Tiết kiệm đến 40% điện | So với hệ động cơ cảm ứng đời cũ ở cùng lượng gió — cách tính trong bài PMSM khác động cơ cảm ứng | Dựa trên hiệu suất hệ, không phải đo nguyên máy độc lập |
| Hạng hiệu suất IE | Không công bố | Nằm ngoài phạm vi phân hạng IEC 60034-30 |
| Kiến trúc truyền động | PMSM rotor ngoài truyền động trực tiếp — không hộp số, không dây đai | Kiểm chứng bằng mắt |
| Bộ điều khiển | Biến tần vector sóng sin — điều tốc vô cấp, bảng điều khiển có 10 mức cài sẵn — chi tiết tại công nghệ PMSM và biến tần | Kiểm chứng khi chạy thử máy mẫu |
| Bảo hành | Bảo hành trọn đời — trong suốt vòng đời sản phẩm — cho cả động cơ PMSM và biến tần / bộ điều khiển; điều kiện và các trường hợp loại trừ tại chính sách bảo hành | Cam kết hợp đồng |
Con số ~92% là hiệu suất đỉnh của động cơ, đo ở nửa tải, không phải hiệu suất của nguyên chiếc quạt. Con số ~93% của dòng YF là công bố của nhà sản xuất, chưa có kiểm định độc lập — chúng tôi viết đúng câu đó ở mọi chỗ con số này xuất hiện, kể cả trên trang quạt di động YF. Còn việc không có báo cáo AMCA cho nguyên máy là một khoảng trống thật trong hồ sơ của chúng tôi: nhà cung cấp nào có báo cáo đó thì ở tiêu chí này họ mạnh hơn chúng tôi, và bạn nên tính điểm đúng như vậy. Bù lại là ba thứ kiểm chứng được ngay tại xưởng của bạn: động cơ có báo cáo thử nghiệm, truyền động trực tiếp nhìn thấy được, và máy mẫu chạy thử tại chỗ để bạn tự đo.

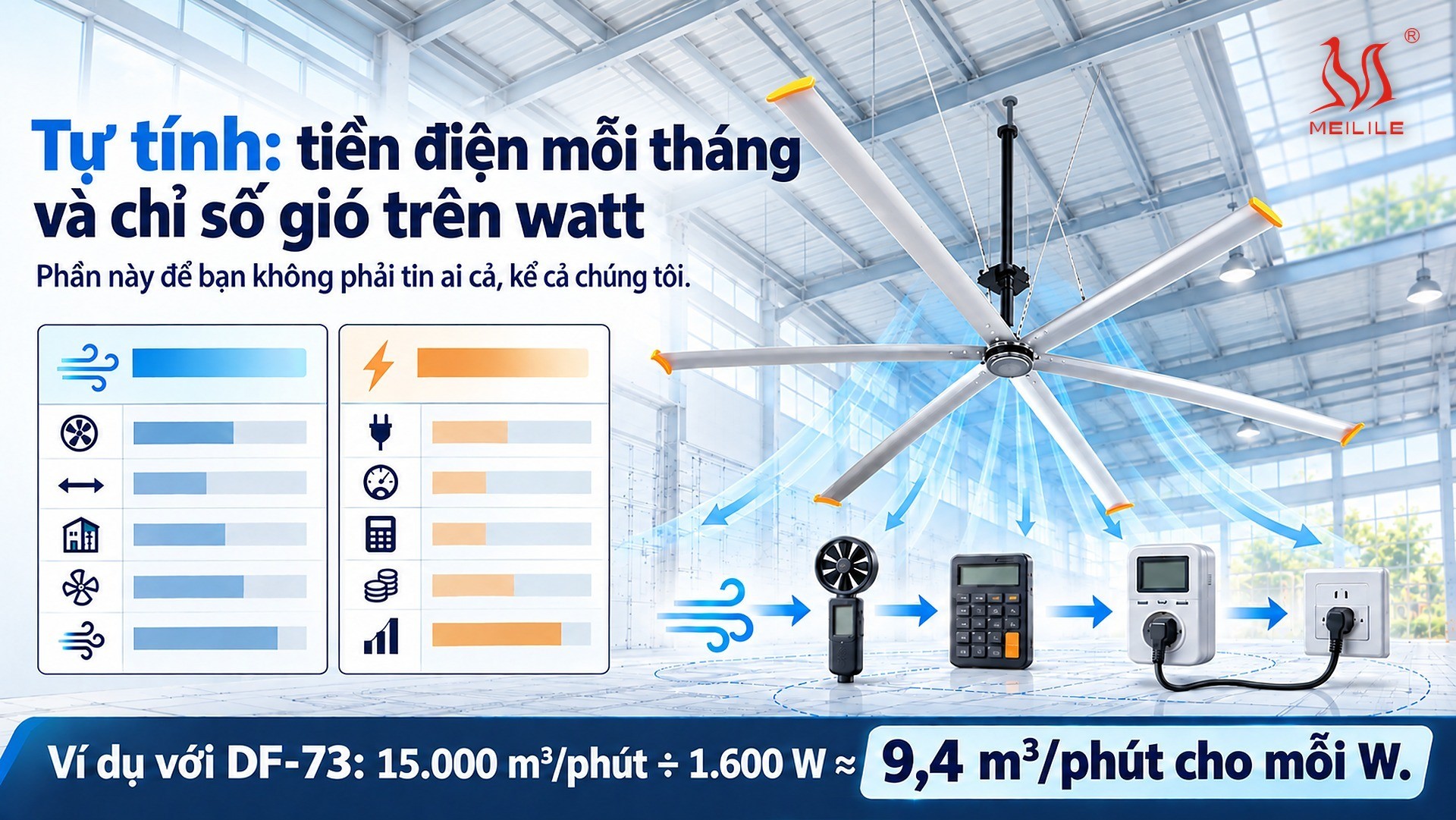

Tự tính: tiền điện mỗi tháng và chỉ số gió trên watt
Phần này để bạn không phải tin ai cả, kể cả chúng tôi. Điện năng mỗi tháng (kWh) = công suất (kW) × giờ chạy mỗi ngày × ngày làm việc mỗi tháng; tiền điện = điện năng × giá điện. Áp vào kịch bản chuẩn của toàn website — 10 giờ/ngày × 26 ngày = 260 giờ/tháng, giá điện sản xuất giờ bình thường 1.987 đ/kWh (cấp điện áp dưới 6 kV, chưa gồm VAT; đơn giá theo Quyết định 1279/QĐ-BCT áp dụng từ 10/5/2025, khung giờ theo Quyết định 963/QĐ-BCT áp dụng từ 22/4/2026), ở công suất tối đa:
| Máy | Công suất | Điện năng / tháng | Tiền điện / tháng |
|---|---|---|---|
| Quạt trần HVLS DF-73 (Ø7,3 m) | 1,6 kW | 1,6 × 260 = 416 kWh | 416 × 1.987 ≈ 827.000 đ |
| Quạt di động YF-1800 (Ø180 cm) | ≤0,85 kW (công suất tối đa) | 0,85 × 260 = 221 kWh | 221 × 1.987 ≈ 439.000 đ |
Hai con số trên là mức trần: tiền điện khi máy chạy hết công suất suốt 260 giờ. Thực tế thường thấp hơn, vì biến tần điều tốc vô cấp cho phép chạy tốc độ thấp trong giờ mát và theo đặc tính tải quạt thì giảm tốc làm điện năng giảm sâu hơn nhiều so với tỷ lệ giảm tốc độ. Hãy thay bằng đúng đơn giá điện trên hóa đơn của nhà máy bạn. Muốn tính cho cả mặt bằng thì dùng công cụ tính tiền điện và công cụ chọn quạt trần HVLS; kịch bản 2 ca và chạy liên tục có trong bài chi phí tiền điện quạt công nghiệp.
Phép tính thứ hai chính là chỉ số 1 ở phần trên, ở dạng tự tính được từ catalogue bất kỳ: gió trên watt = lưu lượng gió (m³/phút) ÷ công suất điện vào (W). Ví dụ với DF-73: 15.000 m³/phút ÷ 1.600 W ≈ 9,4 m³/phút cho mỗi W. Giá trị của nó nằm ở chỗ dùng để so sánh: áp công thức ấy lên catalogue các nhà cung cấp bạn đang xem, sẽ thấy ngay ai có lưu lượng cao đi kèm công suất thấp. Ba cảnh báo: con số 15.000 m³/phút của chúng tôi là công bố của nhà sản xuất, chưa có báo cáo đo nguyên máy theo ANSI/AMCA 230 — catalogue bên khác cũng vậy, nên phép so sánh chỉ đáng tin ở mức “so công bố với công bố”; mẫu số phải là công suất vào của cả máy; và con số đo tại một điểm rất dễ đẹp lên bằng cách cho máy chạy chậm hơn, nên vẫn phải hỏi cặp số ở khoảng 40% tốc độ.
Nếu bạn còn đang cân giữa quạt trần và giải pháp khác cho cả nhà xưởng, phép tính cần làm là tổng chi phí — xem bài quạt trần hay điều hòa cho xưởng 2.000 m²; cách chọn cỡ theo diện tích và chiều cao trần ở bài cách chọn quạt HVLS theo diện tích.
Kết luận: mua chỉ số, đừng mua nhãn
- BLDC và PMSM cùng một họ — khác nhau ở dạng sóng và cách điều khiển, không phải hai thứ bậc kỹ thuật.
- Khoảng cách do thiết kế nguyên máy lớn hơn nhiều — năm chiếc quạt cùng một con số đo tại một điểm mà chỉ số nguyên máy chênh nhau hơn hai lần rưỡi.
- Hỏi ba chỉ số: gió trên watt của cả máy, số liệu ở hai điểm làm việc, báo cáo bên thứ ba nêu rõ phòng thí nghiệm và phạm vi.
Về hồ sơ đứng sau chiếc quạt: hàng nhập khẩu chính ngạch do CÔNG TY TNHH MỘT THÀNH VIÊN QUỐC TẾ MEILILE (MST 2301357092) đứng tên, C/O và C/Q theo hợp đồng, xuất hóa đơn GTGT đầy đủ, bảo hành trọn đời — trong suốt vòng đời sản phẩm — cho cả động cơ PMSM và biến tần (điều kiện và loại trừ tại chính sách bảo hành). Toàn cảnh dòng máy ở chuyên đề quạt trần công nghiệp và trang quạt trần HVLS DF.
Câu hỏi thường gặp về động cơ BLDC và PMSM
Động cơ BLDC và PMSM khác nhau thế nào?
Cả hai đều là động cơ đồng bộ nam châm vĩnh cửu, không chổi than. Khác biệt cốt lõi là dạng sóng sức phản điện động: loại quen gọi là BLDC có sóng hình thang, còn loại có sóng hình sin thì chính là PMSM. Kéo theo đó là cách điều khiển tối ưu: hình thang hợp với chuyển mạch 6 bước, hình sin hợp với điều khiển vector. Đây là hai quy ước của cùng một họ máy điện, không phải hai cấp cao thấp.
Quạt trần công nghiệp nên chọn động cơ BLDC hay PMSM?
Không quyết định được bằng cái nhãn, vì nhãn tự nó không cho biết bộ điều khiển dùng thuật toán nào, máy có truyền động trực tiếp không, và hiệu suất đo ở điểm làm việc nào. Với quạt trần HVLS quay chậm, thường dưới 100 vòng mỗi phút, phương án sóng hình sin điều khiển vector có lợi thế về gợn mô-men và tiếng ồn, nhưng không có tài liệu công khai đáng tin cậy nào đưa ra mức chênh lệch bằng phần trăm. Thứ nên chọn là bộ ba: truyền động trực tiếp không hộp số, điều khiển vector hình sin, và có số liệu đo của bên thứ ba.
Quạt trần PMSM có tiết kiệm điện hơn quạt BLDC không?
Về hướng thì phương án hình sin điều khiển vector có cơ sở để hiệu quả hơn ở dải quay chậm mô-men lớn, vì nó cho phép đạt tỷ lệ mô-men trên dòng điện tốt nhất, tức cùng một mô-men thì dòng stator nhỏ hơn và tổn hao đồng thấp hơn. Nhưng về mức độ thì không ai công bố được con số đáng tin, và MEILILE không đưa ra con số đó. Quan trọng hơn, khoảng cách do dạng sóng tạo ra thường nhỏ hơn khoảng cách do thiết kế nguyên máy: theo sách trắng về chỉ số CFEI của hiệp hội AMCA International, năm chiếc quạt đường kính 24 feet, tức khoảng 7,3 mét, cùng chỉ số 234 cfm trên watt nhưng chỉ số nguyên máy CFEI trải từ 0,63 đến 1,72.
Động cơ quạt trần công nghiệp loại nào tốt, làm sao biết mà không cần tin quảng cáo?
Đừng chấm điểm động cơ, hãy chấm điểm nguyên máy bằng ba chỉ số. Một là lưu lượng gió hoặc lực đẩy chia cho tổng công suất điện vào của cả máy gồm cả biến tần. Hai là số liệu tại ít nhất hai điểm làm việc, tốc độ cao và khoảng 40 phần trăm tốc độ. Ba là báo cáo của bên thứ ba, ghi rõ phòng thí nghiệm nào, theo tiêu chuẩn nào, phạm vi đo là riêng động cơ hay cả hệ động cơ cùng biến tần.
Quạt trần công nghiệp HVLS có được xếp hạng hiệu suất IE4 hay IE5 không?
Thông thường là không. IEC 60034-30-1 quy định các hạng IE cho động cơ một cấp tốc độ, cấp điện hình sin, 2, 4, 6 hoặc 8 cực, và loại trừ động cơ từ 10 cực trở lên cũng như động cơ không tách khỏi biến tần để thử riêng được. Phần dành cho động cơ chạy biến tần, IEC TS 60034-30-2, áp dụng cho dải tốc độ định mức 600 đến 6.000 vòng mỗi phút. Động cơ trực tiếp của quạt HVLS quay dưới 100 vòng mỗi phút, nhiều cực, gắn liền với cụm cánh nên thường nằm ngoài cả hai. MEILILE không công bố hạng IE cho động cơ quạt trần.
Động cơ của MEILILE đã có kiểm định độc lập chưa?
Có một phần, và chúng tôi nói rõ phần nào. Động cơ quạt trần HVLS truyền động trực tiếp quay chậm khoảng 60 vòng mỗi phút đã có báo cáo thử nghiệm STIEE: 91,8 phần trăm ở nửa tải và 85,2 phần trăm ở đầy tải, nên con số khoảng 92 phần trăm chúng tôi công bố là hiệu suất đỉnh chứ không phải hiệu suất ở mọi điểm làm việc. Động cơ dòng quạt di động YF đạt hiệu suất đỉnh khoảng 93 phần trăm theo công bố của nhà sản xuất và chưa có kiểm định độc lập. Lưu lượng gió từng model cũng là số công bố của nhà sản xuất.
Quạt MEILILE bảo hành thế nào?
MEILILE bảo hành trọn đời, tức trong suốt vòng đời sản phẩm, cho cả động cơ PMSM và biến tần hay bộ điều khiển, áp dụng cho lỗi vật liệu, lỗi sản xuất trong điều kiện vận hành bình thường; không áp dụng cho hư hỏng do lắp đặt sai, sử dụng sai, đấu nối sai điện hoặc thiên tai. Linh kiện chính hãng sẵn tại Việt Nam, hỗ trợ kỹ thuật trọn đời qua văn phòng TP. Hồ Chí Minh và Bắc Ninh.
