Một bộ quạt trần công nghiệp HVLS có 5 cụm chính: động cơ PMSM (hiệu suất đỉnh ~92% đã kiểm định STIEE, định mức 85,2%), kết cấu truyền động trực tiếp thay hộp giảm tốc, bộ cánh nhôm và mâm cánh (dòng DF quay 57–100 vòng/phút, ồn ≤40 dB), hệ treo kèm chống rơi 4 cấp (tải thiết kế điểm treo ≥6 lần khối lượng quạt) và biến tần điều khiển vector. Bốn cụm đầu treo trên trần, cụm thứ năm nằm trong tầm tay người vận hành. Mỗi cụm dưới đây trả lời bốn câu: nó là gì · vì sao HVLS phải làm vậy · nghiệm thu xem gì · hỏng thì biểu hiện ra sao.
Khi mua một thiết bị nặng 35–110 kg treo trên đầu công nhân và chạy 10 giờ mỗi ngày, thứ đáng đọc không phải bộ ảnh sản phẩm mà là bản đồ các cụm bên trong: cụm nào chịu tải, cụm nào quyết định tiền điện, cụm nào là lớp bảo hiểm cuối, cụm nào hỏng thì nhận ra bằng tai chứ không cần thiết bị đo. Số liệu dưới đây lấy từ bảng thông số dòng DF; chỗ nào nhà máy chưa công bố thì ghi rõ là chưa có. Nếu vẫn đang hỏi HVLS là gì và nó khác quạt trần thường ở đâu, đọc trước bài quạt HVLS là gì, khác gì quạt trần thường rồi quay lại bản đồ này.

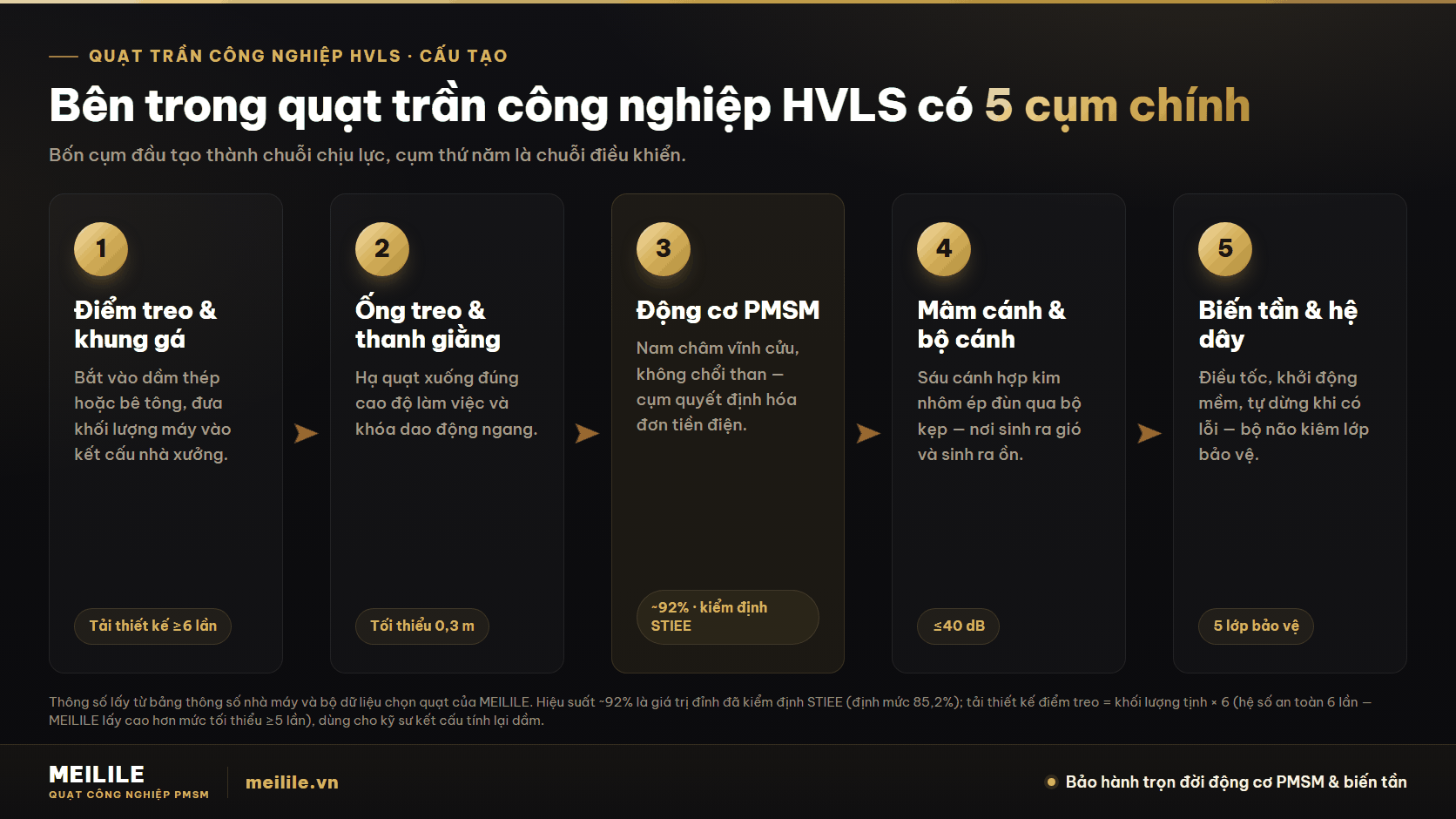

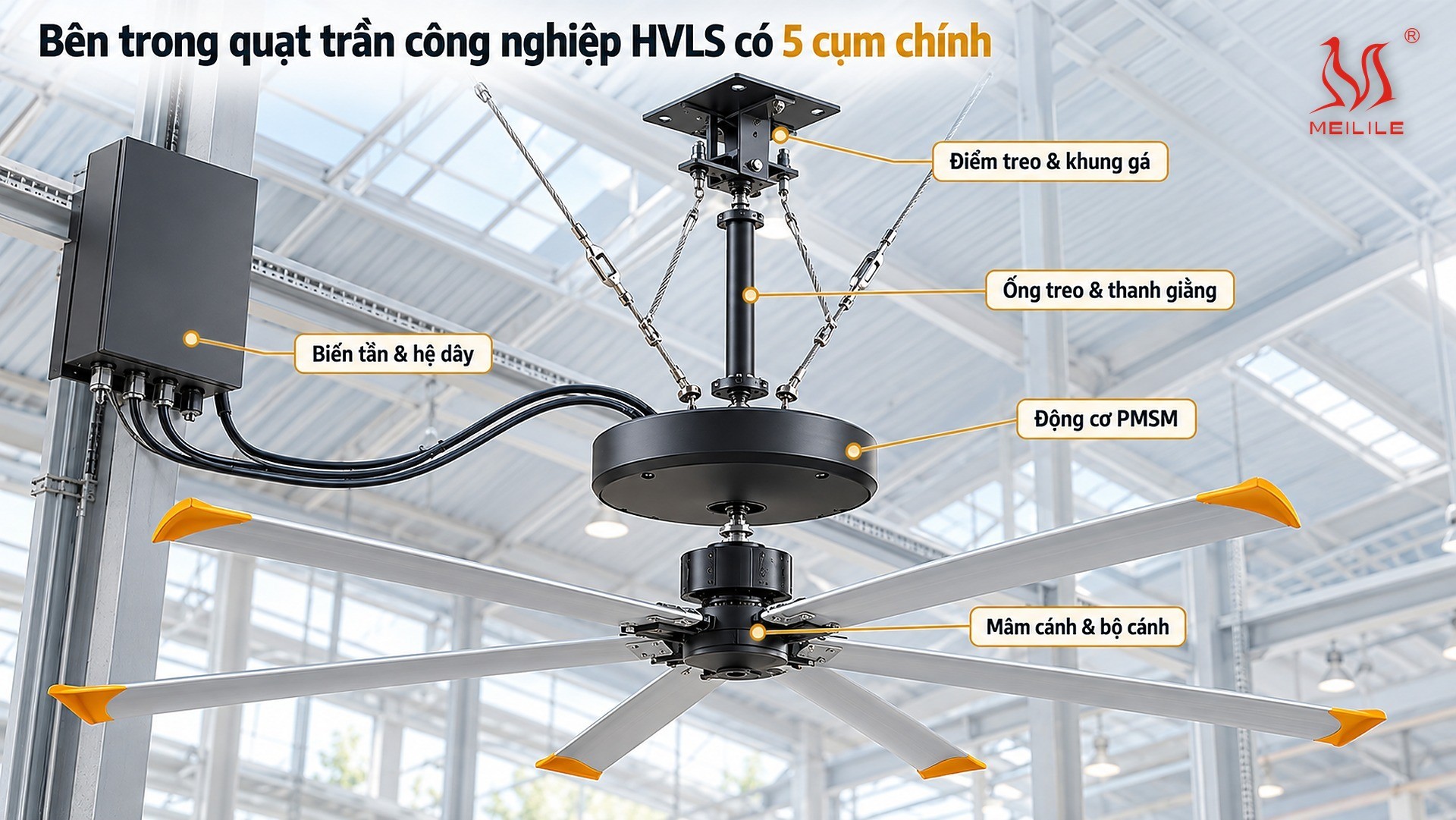

Bản đồ 5 cụm: cái gì nằm ở đâu
Từ trên xuống, quạt HVLS xếp thành bốn tầng cơ khí nối tiếp, cộng một tủ điện đặt rời:
- Điểm treo và khung gá kết cấu — bắt vào dầm thép hoặc dầm bê tông, chỗ khối lượng máy đi vào công trình.
- Ống treo (downrod) và thanh giằng chống lắc — hạ máy xuống đúng cao độ thiết kế, giữ trục quạt thẳng đứng.
- Động cơ PMSM — treo ở cuối ống treo, vừa là nguồn động lực vừa là thân chịu lực của phần quay.
- Mâm cánh và bộ cánh nhôm — nối trực tiếp vào trục động cơ, phần sinh ra luồng gió.
- Biến tần và hệ dây — tủ điện gắn trên cột hoặc tường, nối lên quạt bằng dây nguồn và dây tín hiệu.
Bốn tầng đầu là chuỗi chịu lực: trục trặc ở mắt xích nào cũng ảnh hưởng mắt xích dưới nó, nên chống rơi phải thiết kế theo lớp chứ không dựa vào một chi tiết. Cụm thứ năm là chuỗi điều khiển, đặt trong tầm tay để chỉnh tốc độ mà không phải trèo cao. Quạt trần dân dụng gộp gần hết các cụm này vào một thân đúc sẵn; quạt HVLS tách bạch từng cụm vì mỗi cụm phải tính riêng theo kết cấu của từng nhà xưởng.

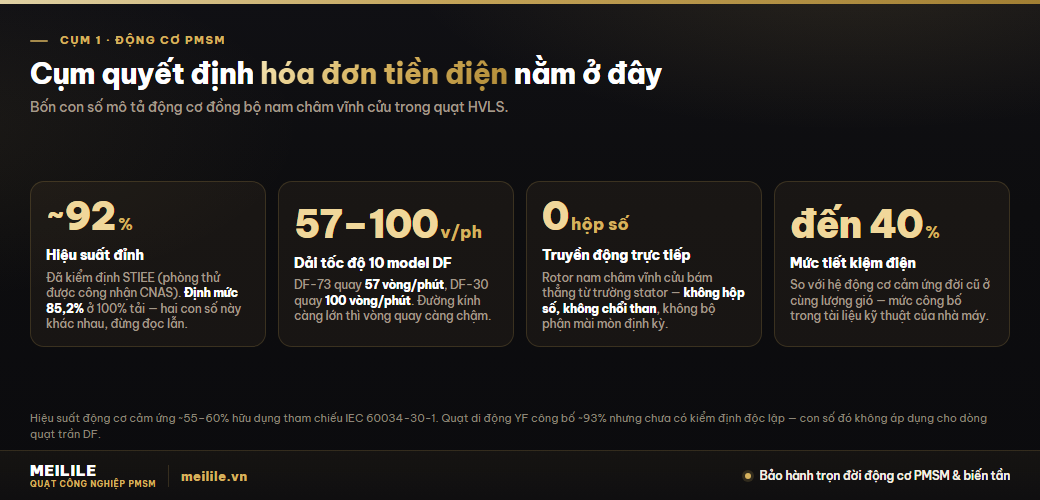

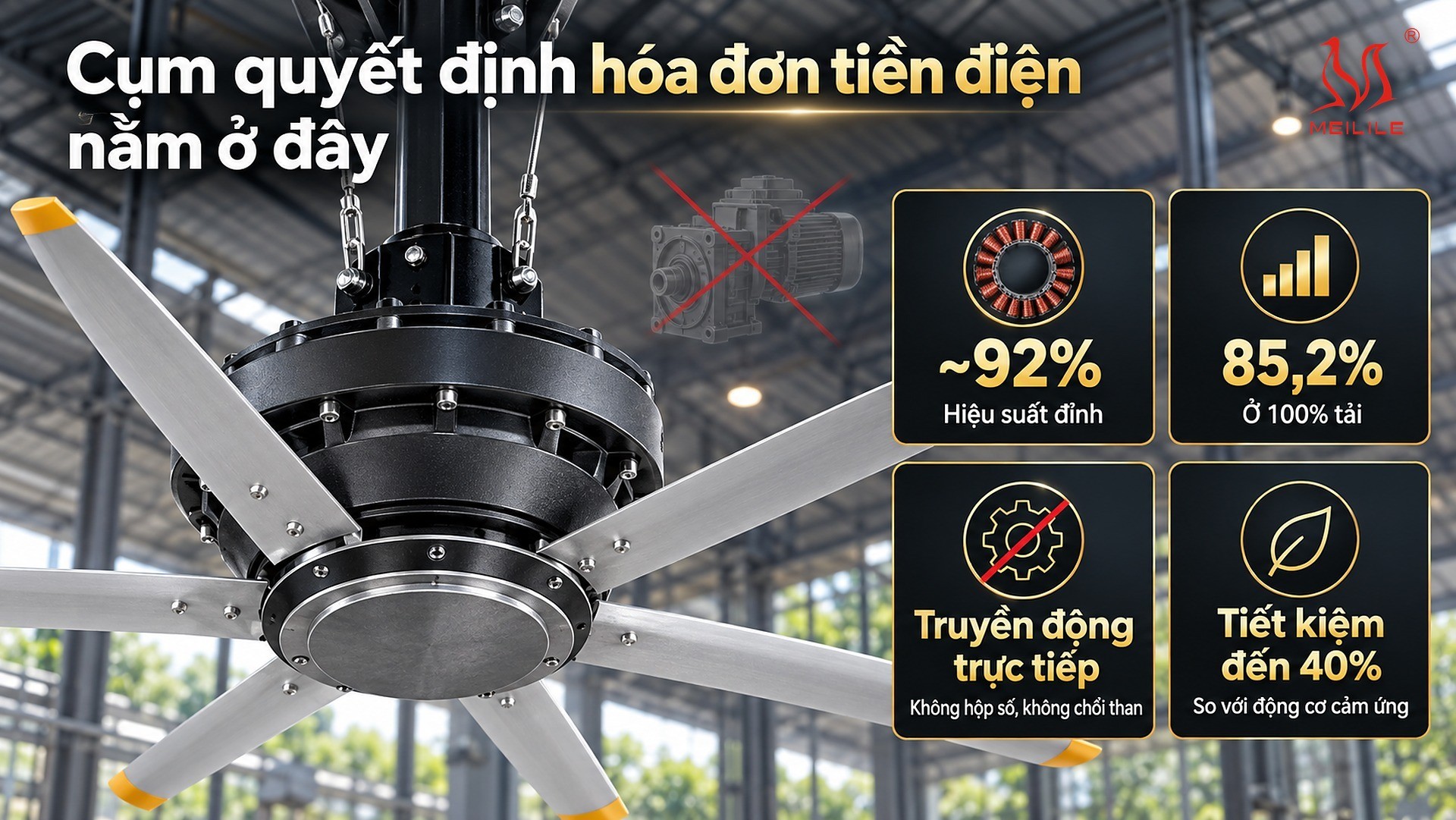

Cụm 1 — Động cơ PMSM: nơi quyết định hóa đơn tiền điện
Nó là gì: PMSM (Permanent Magnet Synchronous Motor — động cơ đồng bộ nam châm vĩnh cửu) dùng nam châm vĩnh cửu gắn trên rotor, thay vì cấp dòng để tạo từ trường rotor như động cơ cảm ứng. Trên dòng DF, động cơ là khối kim loại hình đĩa dẹt nằm ngay trên mâm cánh, không chổi than, không hộp số bên trong.
Vì sao HVLS chọn kiểu này: cánh dài cần mô-men xoắn lớn ở tốc độ rất thấp — DF-73 chỉ quay 57 vòng/phút. Đó là vùng làm việc mà động cơ nam châm vĩnh cửu phát huy được, còn động cơ cảm ứng phải quay nhanh rồi hạ tốc bằng cơ khí. Hiệu suất công bố của động cơ HVLS MEILILE là đỉnh ~92%, đã kiểm định tại phòng thử nghiệm độc lập STIEE (Thượng Hải) ở chế độ truyền động trực tiếp 60 vòng/phút, định mức 85,2%; so với động cơ cảm ứng cùng lượng gió, MEILILE công bố mức tiết kiệm đến 40% điện. Giải nghĩa động cơ PMSM là gì — tên gọi, các phần bên trong và nguyên lý quay đồng bộ — nằm ở bài riêng; phần so sánh với động cơ cảm ứng ở bài PMSM và động cơ cảm ứng.
Nghiệm thu xem gì: đọc nhãn động cơ, đối chiếu hợp đồng ba thông tin — model, công suất, điện áp. Dòng DF chạy 380V ở cỡ lớn (DF-73, DF-65), 220V ở cỡ nhỏ, vài model có cả hai bản; lắp nhầm điện áp là lỗi đắt tiền và nằm ngoài phạm vi bảo hành. Sau đó đo dòng điện đầy tải lúc chạy hết tốc độ: dòng DF nằm trong dải 2,9–3,3 A ở 380V, tần số 50/60 Hz. Lệch nhiều so với bảng là dấu hiệu đấu sai hoặc cánh bị cản.
Hỏng thì biểu hiện ra sao: ít chi tiết chuyển động nên kiểu hỏng đột ngột hiếm hơn kiểu mòn dần. Dấu hiệu sớm: vỏ động cơ nóng bất thường, tiếng rít đều theo vòng quay, hoặc dòng điện đo được tăng dần qua các kỳ bảo trì trong khi tốc độ không đổi. Cả động cơ PMSM và biến tần đều được bảo hành trọn đời — cam kết bằng hợp đồng, cho lỗi vật liệu và lỗi sản xuất trong điều kiện vận hành bình thường; chi tiết ở trang chính sách bảo hành.

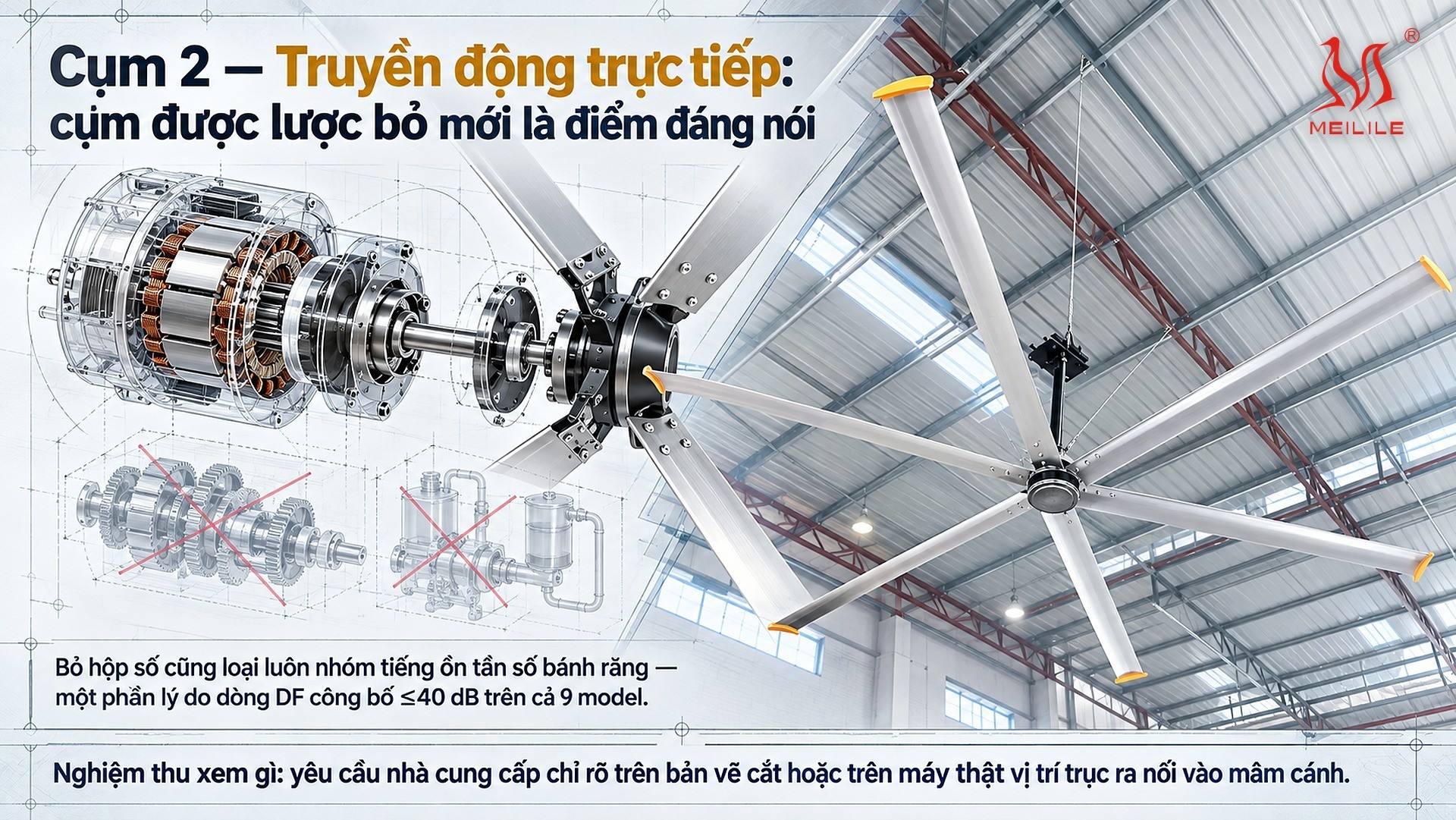

Cụm 2 — Truyền động trực tiếp: cụm được lược bỏ mới là điểm đáng nói
Nó là gì: giữa trục động cơ và mâm cánh của quạt HVLS thế hệ trước có một hộp giảm tốc — cụm bánh răng ngâm dầu, hạ tốc độ động cơ cảm ứng xuống mức mâm cánh cần. Ở kết cấu truyền động trực tiếp, cụm đó biến mất: trục động cơ nối thẳng mâm cánh, số chi tiết chuyển động trung gian bằng không.
Vì sao HVLS làm vậy: mỗi cụm cơ khí thêm vào chuỗi truyền động mang theo ba khoản chi phí trọn đời — tổn hao qua bánh răng, lịch thay dầu, và rủi ro rò dầu xuống bên dưới. Với xưởng thực phẩm, dệt may hay điện tử, giọt dầu rơi xuống dây chuyền là sự cố chất lượng chứ không chỉ là việc lau dọn. Bỏ hộp số cũng loại luôn nhóm tiếng ồn tần số bánh răng — một phần lý do dòng DF công bố ≤40 dB trên cả 10 model.
| Hạng mục | PMSM truyền động trực tiếp (dòng DF) | Động cơ cảm ứng + hộp giảm tốc |
|---|---|---|
| Chi tiết cơ khí giữa động cơ và cánh | Không có — trục nối thẳng mâm cánh | Bộ bánh răng, ổ trục, phớt làm kín |
| Dầu bôi trơn | Không dùng | Có — kiểm tra mức và thay theo lịch |
| Rủi ro rò dầu xuống khu sản xuất | Không phát sinh | Có, phụ thuộc tình trạng phớt |
| Nguồn ồn cơ khí | Chủ yếu là gió qua cánh | Thêm tiếng ăn khớp bánh răng |
| Điều tốc | Vô cấp bằng biến tần vector | Phụ thuộc tỷ số truyền cố định |
| Hạng mục bảo trì định kỳ | Siết bu-lông, vệ sinh cánh, đo điện | Thêm hạng mục dầu và bánh răng |
Nghiệm thu xem gì: yêu cầu nhà cung cấp chỉ rõ trên bản vẽ cắt hoặc trên máy thật vị trí trục ra nối vào mâm cánh. Câu hỏi ngắn để phân biệt: “Máy này có hạng mục thay dầu trong lịch bảo trì không?” — nếu có, đó là kết cấu qua hộp số. Hỏng thì biểu hiện ra sao: thứ có thể lỏng là liên kết trục – mâm cánh, biểu hiện là rung tăng dần kèm tiếng gõ nhịp theo vòng quay; đây cũng là lý do lớp chống rơi thứ hai đặt đúng tại vị trí này. Cách kiểm tra nằm trong bài bảo trì bảo dưỡng quạt trần công nghiệp.

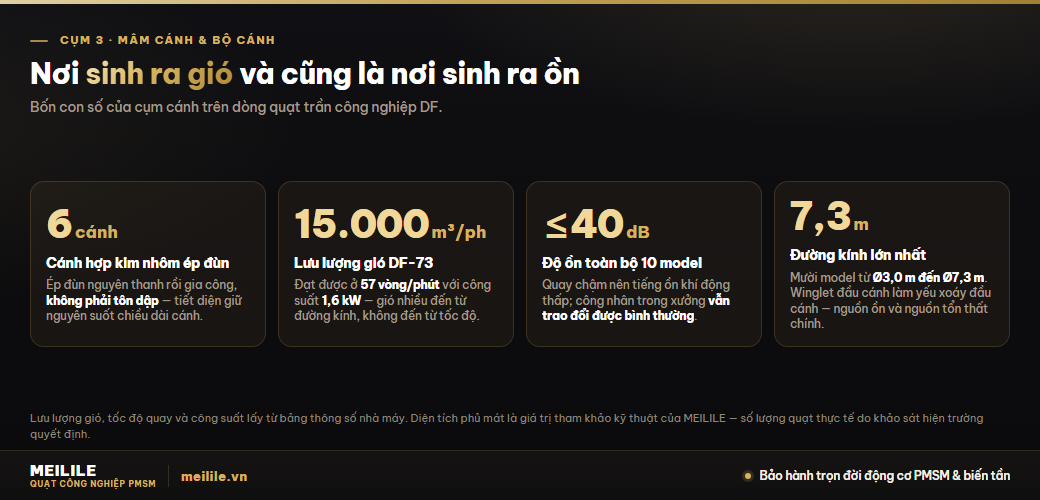

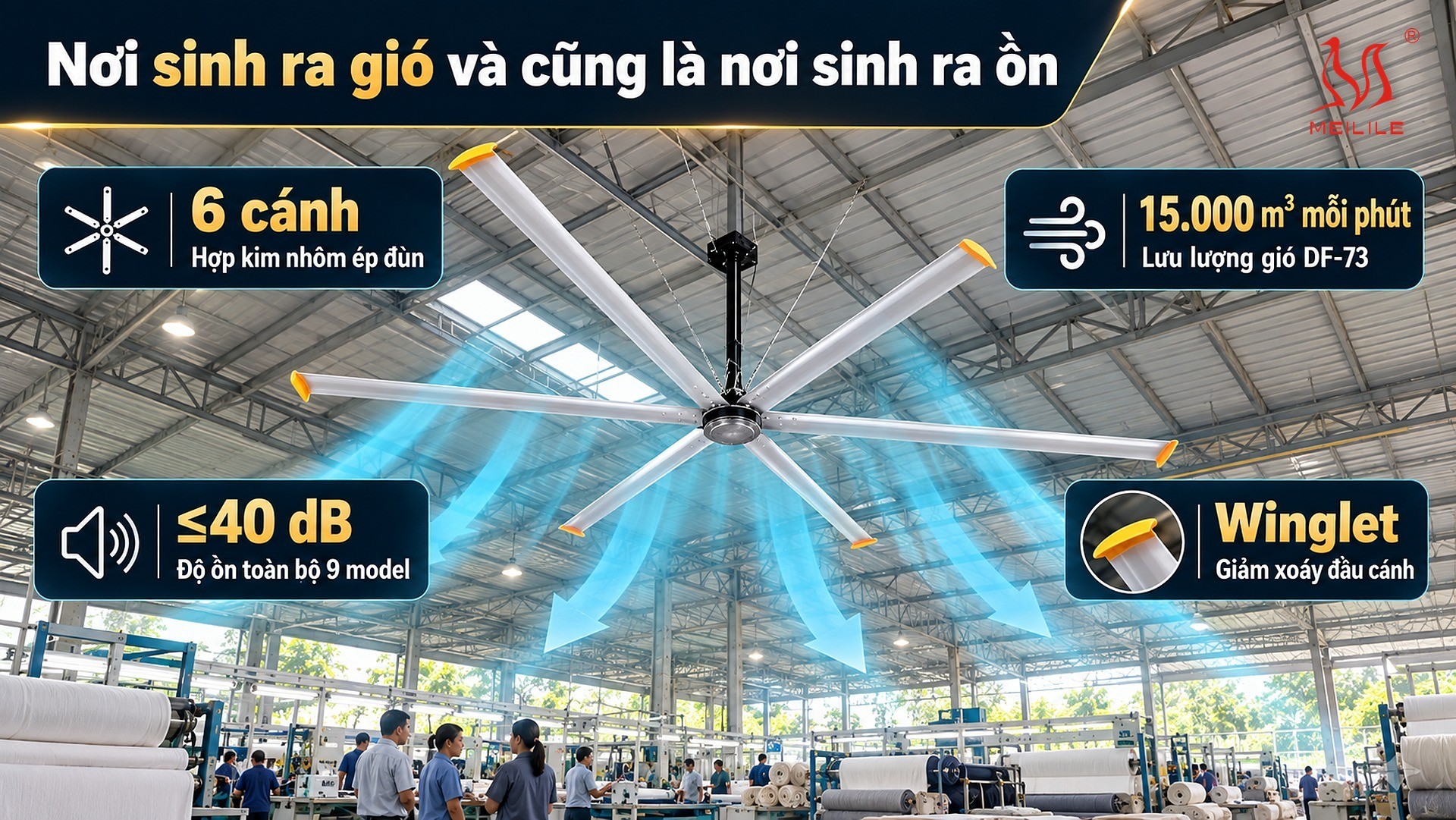

Cụm 3 — Bộ cánh và mâm cánh: nơi sinh ra gió và sinh ra ồn
Nó là gì: mâm cánh (hub) là đĩa kim loại bắt trực tiếp lên trục động cơ; từ mâm tỏa ra các cánh hợp kim nhôm ép đùn qua bộ kẹp cánh. Dòng DF dùng cấu hình 6 cánh nhôm, profile dạng cánh khí động học, có winglet ở đầu cánh.
Vì sao HVLS làm vậy: quạt cánh dài không thổi mạnh bằng tốc độ mà bằng khối lượng không khí dịch chuyển mỗi vòng quay. DF-73 quay 57 vòng/phút nhưng đưa được 15.000 m³ không khí mỗi phút; DF-30 quay 100 vòng/phút và đạt 4.000 m³/phút. Nhôm phải thỏa mãn ba điều kiện cùng lúc: nhẹ để không chất thêm tải lên điểm treo, cứng để không võng ở sải cánh tới 7,3 m, ổn định trong không khí nhà xưởng ẩm nóng. Winglet giảm xoáy đầu cánh — nguồn ồn đặc trưng của cánh dài quay chậm — góp phần giữ mức ồn công bố ≤40 dB.
Sải cánh cũng quyết định vùng phủ: theo quy tắc lắp đặt MEILILE đang dùng, đường kính vùng gió cảm nhận rõ của một máy khoảng 2,5 lần đường kính cánh. Ở cỡ DF-73, quy đổi ra khoảng 755 m² vùng gió làm mát người và khoảng 1.260 m² vùng thông gió — giá trị tham khảo kỹ thuật của MEILILE, số lượng quạt thực tế do khảo sát hiện trường quyết định. Ra con số cho mặt bằng cụ thể bằng công cụ chọn quạt trần HVLS.
Nghiệm thu xem gì: bốn việc làm được bằng mắt và bằng tay — bề mặt cánh không móp, không xước sâu ở mép trước; bu-lông kẹp cánh đủ số và đủ lực siết theo bảng, không con nào bỏ vòng đệm; số cánh và chiều dài cánh đúng model ghi trong hợp đồng; sau khi lắp, chạy thử toàn dải tốc độ để nghe có tần số nào rung cộng hưởng với kết cấu mái không.
Hỏng thì biểu hiện ra sao: lệch cân bằng bộ cánh là dạng phổ biến, thường do bụi bám dày không đều hoặc một cánh bị va chạm; biểu hiện là rung tăng theo tốc độ và mạnh lên ở một dải tốc độ. Xử lý bằng cách vệ sinh đều tay toàn bộ cánh trước, rồi mới kiểm tra cân bằng — đừng bù bằng cách nới lỏng rồi siết lại theo cảm tính. Bụi bám còn lấy đi một phần lưu lượng gió, nên xưởng gỗ, xưởng dệt và xưởng đúc cần lịch vệ sinh cánh dày hơn xưởng điện tử.
Xem thêm: Quạt treo tường công nghiệp PMSM — không chiếm mặt sàn, gió xa 35 m.
Xem thêm: Top thương hiệu quạt trần công nghiệp HVLS tại Việt Nam 2026.
Cụm 4 — Hệ treo và chống rơi: cụm phải tính riêng cho từng nhà xưởng

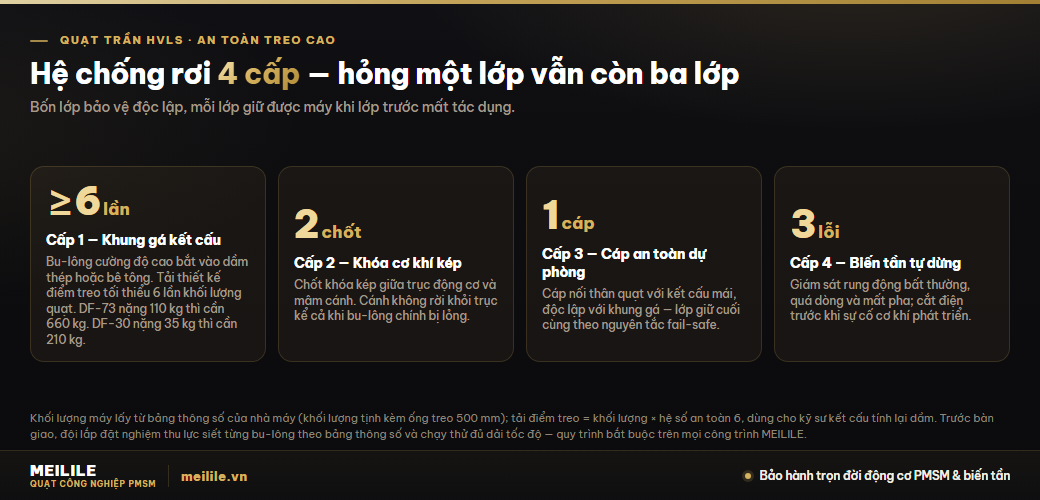

Nó là gì: chuỗi chi tiết đưa khối lượng máy vào kết cấu công trình — khung gá bắt vào dầm thép hoặc bê tông, ống treo, thanh giằng chống lắc — kèm ba lớp giữ dự phòng: chốt khóa cơ khí kép giữa trục động cơ và mâm cánh, cáp an toàn nối thân quạt lên kết cấu mái, và lớp bảo vệ điện do biến tần đảm nhiệm.
Chi tiết được phân tích riêng trong bài Chọn quạt trần nhà xưởng: 7 sai lầm đắt giá.
Chi tiết được phân tích riêng trong bài Nguyên lý làm mát của quạt trần công nghiệp HVLS.

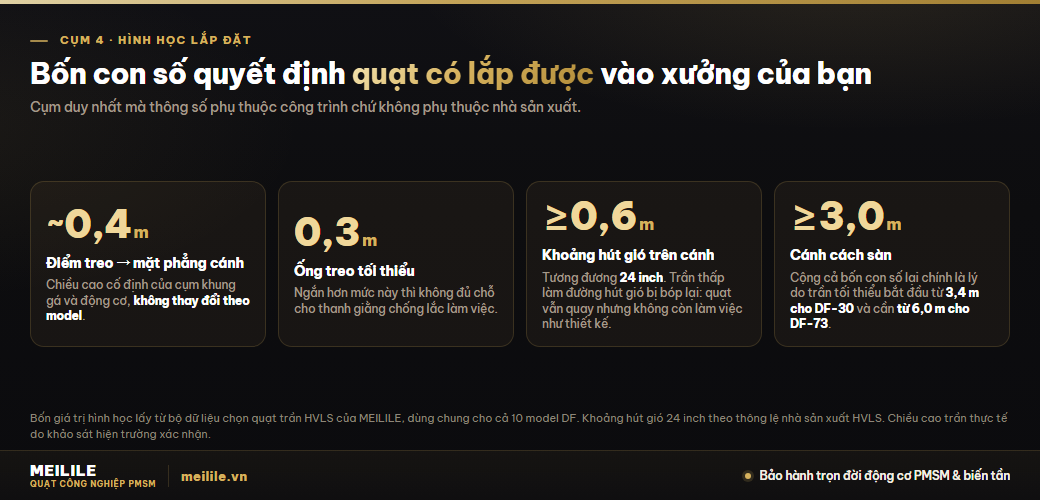

Vì sao HVLS làm vậy: đây là cụm mà thông số phụ thuộc công trình của bạn chứ không phụ thuộc nhà sản xuất. Bốn con số hình học đội lắp đặt MEILILE làm việc cùng: từ điểm treo kết cấu xuống mặt phẳng cánh cố định khoảng 0,4 m; ống treo tối thiểu 0,3 m; phía trên cánh chừa tối thiểu 0,6 m (khoảng 24 inch) làm khoảng hút gió; cánh cách sàn từ 3,0 m. Cộng lại chính là lý do bảng chiều cao trần tối thiểu của dòng DF bắt đầu từ 3,4 m cho DF-30 và cần từ 6,0 m cho DF-73 — trần thấp hơn thì đường hút gió phía trên cánh bị bóp lại, quạt vẫn quay nhưng không còn làm việc như thiết kế.
Về tải trọng, nguyên tắc công bố của MEILILE là tải thiết kế điểm treo ≥ 6 lần khối lượng quạt, đã gồm dự phòng cho tải động lúc khởi động và lúc đảo chiều. Công cụ chọn quạt trần HVLS tính theo hệ số 6 lần nên trả về con số cao hơn: MEILILE lấy cao hơn mức tối thiểu ≥5 lần, hai con số không mâu thuẫn nhau.
| Model | Đường kính | Khối lượng tịnh | Tải thiết kế điểm treo (≥ 6 lần) | Trần tối thiểu |
|---|---|---|---|---|
| DF-73 | 7,3 m | 110 kg | ≥ 660 kg | 6,0 m |
| DF-60 | 6,0 m | 95 kg | ≥ 570 kg | 5,0 m |
| DF-50 | 5,0 m | 70 kg | ≥ 420 kg | 4,2 m |
| DF-30 | 3,0 m | 35 kg | ≥ 210 kg | 3,4 m |
Bảng đủ 10 model nằm ở chuyên đề quạt trần công nghiệp. Đọc cho đúng: khối lượng tịnh đo cho máy hoàn chỉnh kèm ống treo 500 mm, chưa tính khung gá phụ, giá đỡ chống lắc và tủ điện; ống treo dài hơn 500 mm hoặc kết cấu mái nhẹ đều làm con số thay đổi. Riêng DF-65 và DF-55B chưa có số công bố riêng trong bảng thông số nhà máy nên đang dùng giá trị thiên về an toàn — hồ sơ kết cấu cần con số chính thức thì MEILILE xin từ nhà máy trước khi ký hợp đồng.
Nghiệm thu xem gì: kiểm tra lực siết từng bu-lông theo bảng bằng cờ lê lực, không chỉ nhìn bằng mắt; xác nhận cáp an toàn nối vào kết cấu mái chứ không nối vào chính khung gá — nối vào khung gá thì cáp mất tác dụng đúng lúc khung gá là thứ bị lỏng; đo độ rung nền ngay khi bàn giao để có mốc so sánh về sau. Hỏng thì biểu hiện ra sao: lắc ngang tăng dần thường chỉ về thanh giằng chống lắc hoặc bu-lông khung gá, không phải về động cơ; nghe tiếng cọ kim loại theo nhịp quay thì dừng máy kiểm tra trước khi chạy tiếp. Quy trình khảo sát – lắp đặt 5 bước ở bài thi công lắp đặt quạt trần công nghiệp.

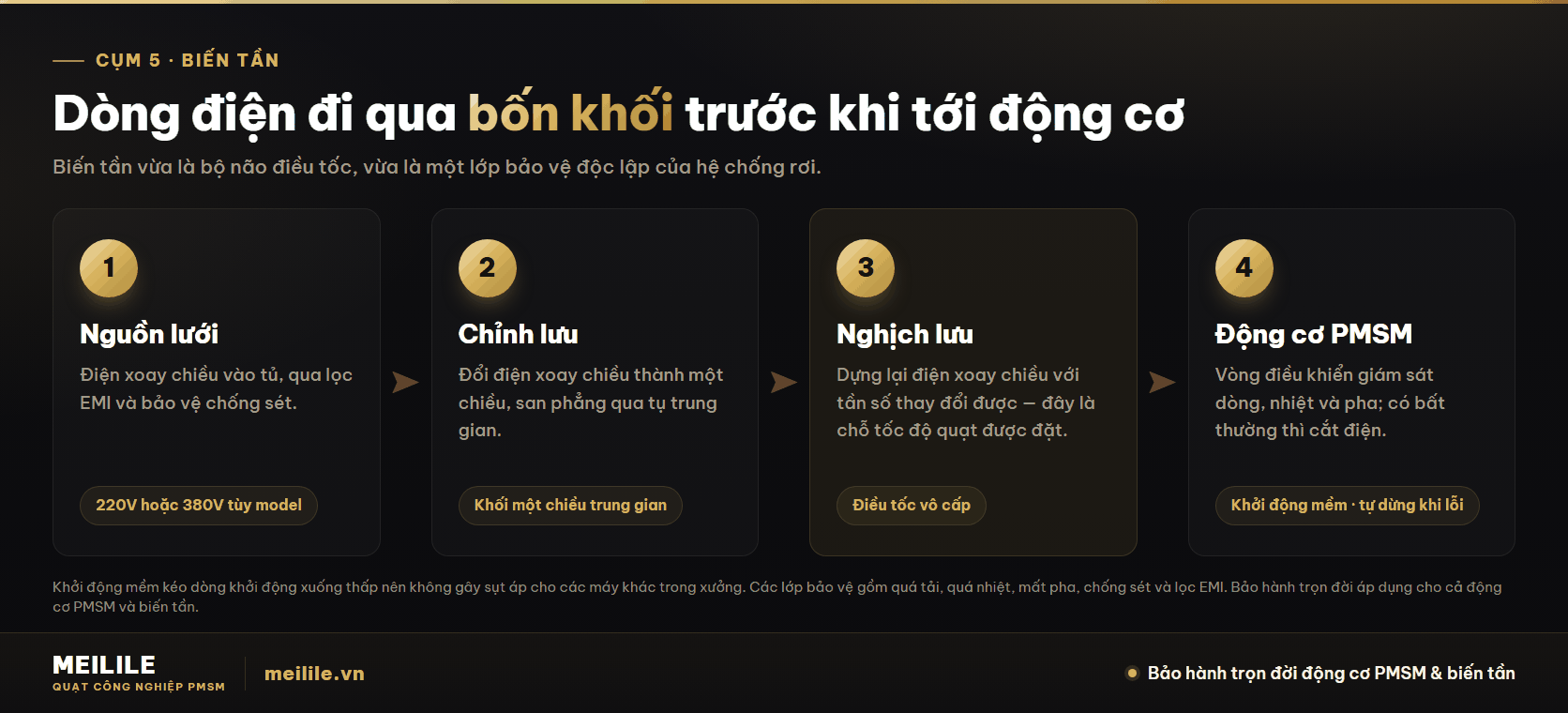

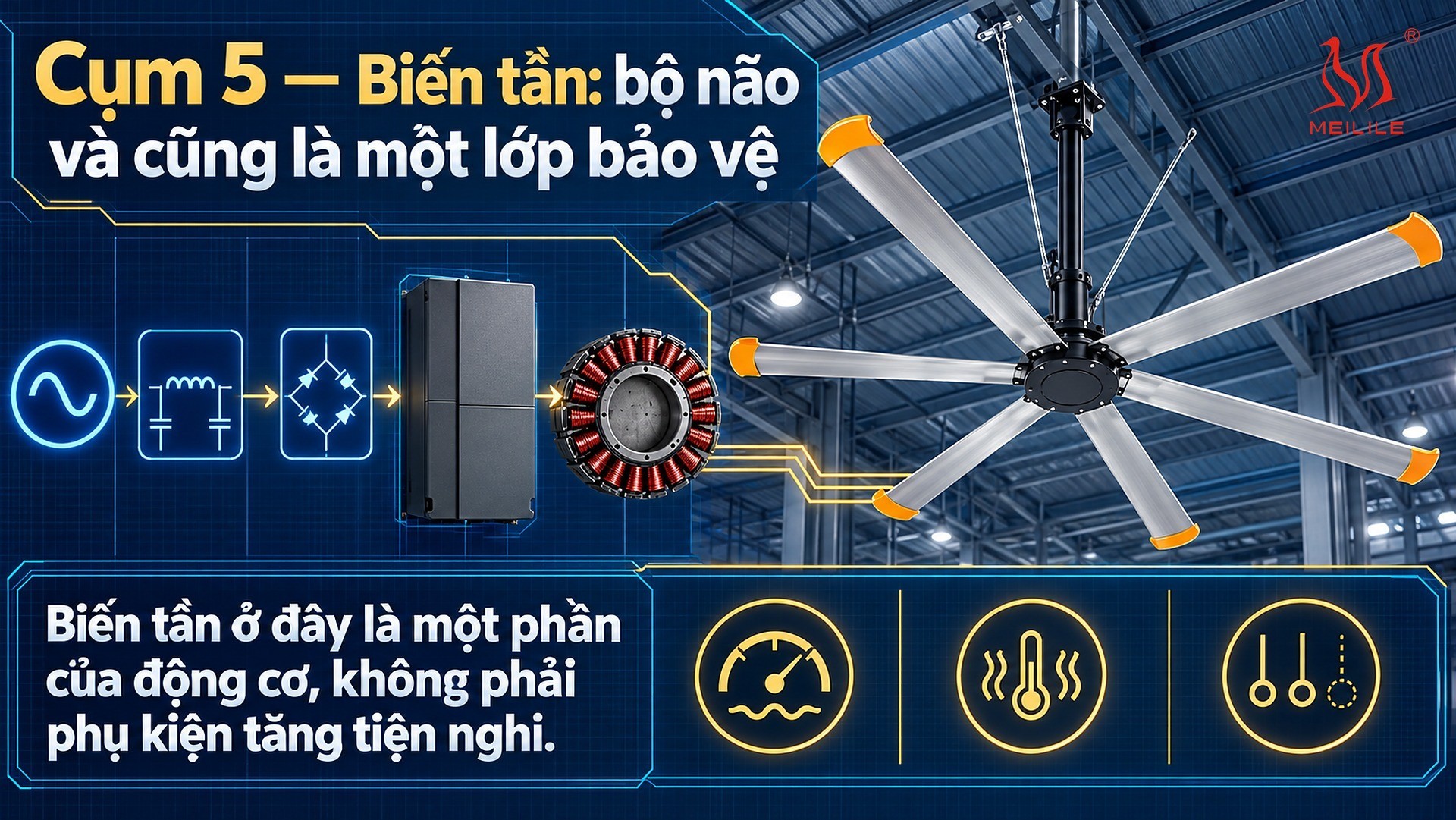

Cụm 5 — Biến tần: bộ não và cũng là một lớp bảo vệ
Nó là gì: tủ biến tần công nghiệp điều khiển vector, đặt trên cột hoặc tường trong tầm với, nối lên quạt bằng dây nguồn và dây tín hiệu. Với dòng HVLS đây là bản tiêu chuẩn đi kèm máy, không phụ phí; tùy chọn bộ điều khiển cao cấp hơn nếu có sẽ ghi rõ từng hạng mục trong báo giá.
Vì sao HVLS làm vậy: động cơ nam châm vĩnh cửu không tự khởi động và không tự điều tốc nếu thiếu bộ điều khiển tương ứng — biến tần ở đây là một phần của động cơ, không phải phụ kiện tăng tiện nghi. Phần cứng bản tiêu chuẩn dòng HVLS gồm: DSP chuyên dụng TI TMS320F2800137PM 120 MHz bộ nhớ 256K; module công suất 6-trong-1 (PIM) gộp chỉnh lưu, nghịch lưu và hãm thay IGBT rời; nguồn cách ly 10 mạch độc lập, riêng 4 mạch cho IGBT với điện áp âm −7,5V để ngắt tin cậy; PCB 4 lớp tách vùng mạnh – yếu; chống sét và lọc EMI tích hợp; khử hài bậc 3/5/7 bằng cảm biến dòng Hall cách ly; phủ chống ẩm – bụi – ăn mòn kèm đường gió tản nhiệt riêng. Khởi động mềm giữ dòng khởi động thấp, tránh cú giật cơ khí lên chuỗi treo mỗi lần bật máy.
Nghiệm thu xem gì: yêu cầu bàn giao tài liệu biến tần và sơ đồ đấu điện; kiểm tra vị trí tủ thoáng gió, tránh nắng hắt, tránh khu vực rửa sàn; chạy thử để xác nhận ngắt được bằng nút dừng tại chỗ và ghi lại thông số hiển thị khi chạy hết tốc độ. Một câu nên hỏi thẳng nhà cung cấp: đây là biến tần vector thật hay chỉ là mạch chỉnh tốc kiểu quạt gia dụng — mạch chỉnh tốc chỉ giảm vòng quay, không có các lớp bảo vệ quá tải, quá nhiệt, mất pha.
Hỏng thì biểu hiện ra sao: biến tần thường báo lỗi trước khi ngừng hẳn — quạt tự dừng rồi khởi động lại, hiển thị mã lỗi, hoặc không lên được dải tốc độ cao. Đáng lưu ý là nhiều mã lỗi có nguyên nhân nằm ngoài tủ điện: cánh bị cản, ổ trục nặng, hoặc nguồn điện xưởng sụt áp giờ cao điểm đều làm biến tần ngắt bảo vệ. Quy trình đúng là đọc mã lỗi trước, kiểm tra phần cơ và nguồn, rồi mới kết luận về tủ điện.

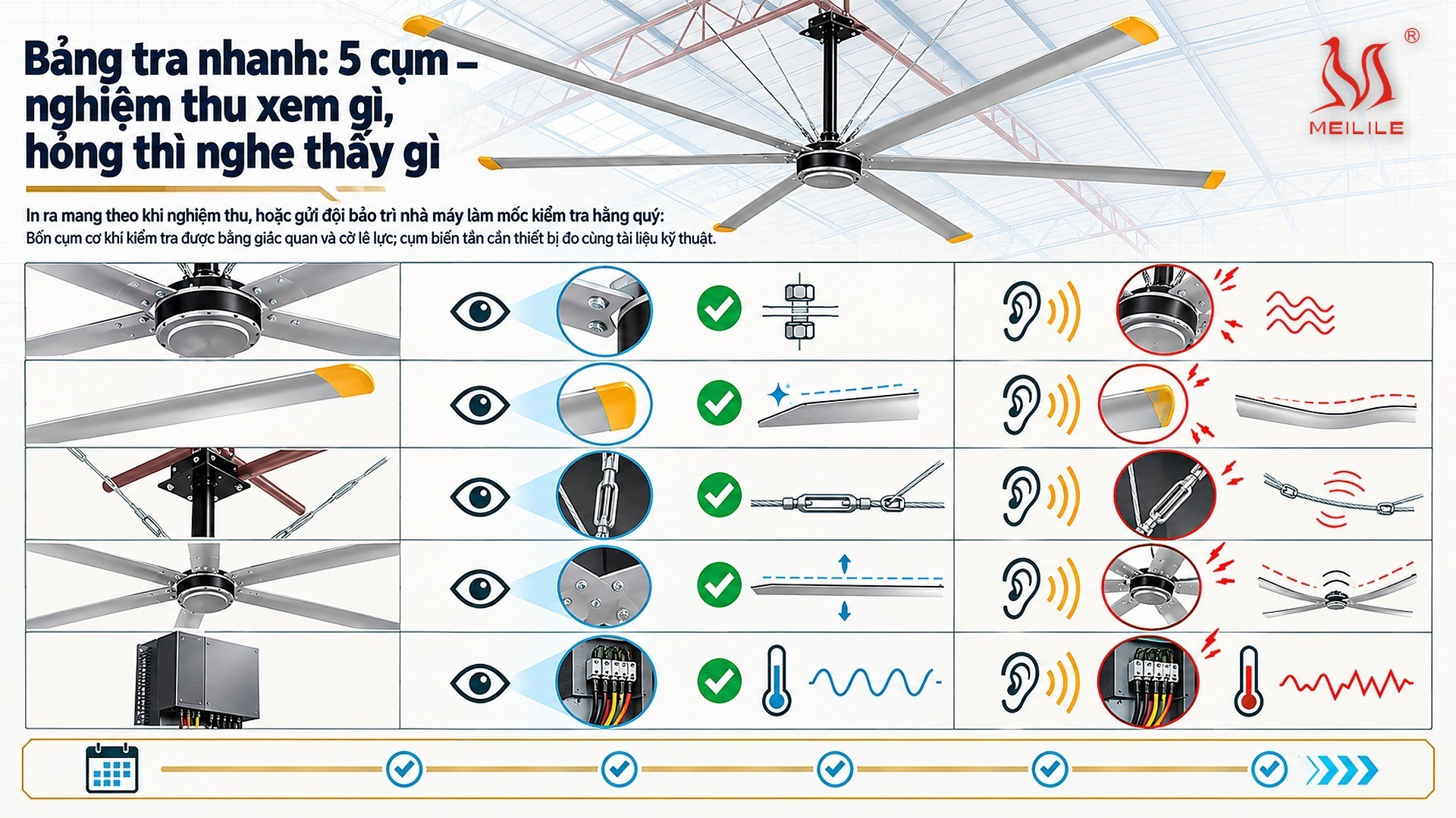

Bảng tra nhanh: 5 cụm — nghiệm thu xem gì, hỏng thì nghe thấy gì
In ra mang theo khi nghiệm thu, hoặc gửi đội bảo trì nhà máy làm mốc kiểm tra hằng quý:
| Cụm | Vai trò | Nghiệm thu kiểm tra | Dấu hiệu bất thường |
|---|---|---|---|
| 1. Động cơ PMSM | Sinh mô-men, quyết định điện năng tiêu thụ | Nhãn model – công suất – điện áp đúng hợp đồng; đo dòng đầy tải, đối chiếu 2,9–3,3 A ở 380V | Vỏ nóng bất thường; dòng điện tăng dần qua các kỳ đo mà tốc độ không đổi |
| 2. Truyền động trực tiếp | Đưa mô-men sang mâm cánh, không qua bánh răng | Xác nhận không có hạng mục thay dầu trong lịch bảo trì | Tiếng gõ nhịp theo vòng quay; rung tăng dần ở liên kết trục – mâm cánh |
| 3. Bộ cánh & mâm cánh | Tạo lưu lượng gió, quyết định độ ồn | Cánh không móp hay xước sâu; đủ bu-lông kẹp cánh và đủ lực siết; chạy thử toàn dải tốc độ | Rung mạnh lên ở một dải tốc độ; lưu lượng gió giảm khi cánh bám bụi dày |
| 4. Hệ treo & chống rơi | Truyền tải vào kết cấu, giữ máy khi có sự cố | Lực siết bu-lông theo bảng; cáp an toàn nối lên kết cấu mái; ghi độ rung nền làm mốc | Lắc ngang tăng dần; tiếng cọ kim loại theo nhịp quay |
| 5. Biến tần | Điều tốc vô cấp, bảo vệ quá tải – quá nhiệt – mất pha | Tài liệu và sơ đồ đấu điện; vị trí tủ thoáng, tránh nước; thử nút dừng tại chỗ | Báo mã lỗi, tự dừng rồi khởi động lại, không lên được tốc độ cao |
Bốn cụm cơ khí kiểm tra được bằng giác quan và cờ lê lực; cụm biến tần cần thiết bị đo cùng tài liệu kỹ thuật. Nếu nhà máy chỉ có thời gian cho một hạng mục mỗi quý, hãy ưu tiên lực siết bu-lông điểm treo — hạng mục rẻ để kiểm tra và tốn kém nếu bỏ qua.
Câu hỏi thường gặp về cấu tạo quạt trần công nghiệp HVLS
Cấu tạo quạt trần công nghiệp HVLS gồm những bộ phận nào?
Gồm 5 cụm chính: động cơ PMSM (động cơ đồng bộ nam châm vĩnh cửu); kết cấu truyền động trực tiếp giữa trục động cơ và mâm cánh, thay cho hộp giảm tốc đời cũ; bộ cánh nhôm cùng mâm cánh và bộ kẹp cánh; hệ treo gồm ống treo, khung gá kết cấu, thanh giằng chống lắc và các lớp chống rơi; biến tần điều khiển vector cùng dây nguồn và dây tín hiệu. Bốn cụm đầu là phần cơ khí treo trên trần, cụm thứ năm là phần điện đặt trên cột hoặc tường trong tầm với của người vận hành.
Quạt HVLS truyền động trực tiếp khác gì loại dùng hộp giảm tốc?
Quạt HVLS thế hệ trước dùng động cơ cảm ứng quay nhanh rồi hạ tốc bằng hộp giảm tốc. Cách này thêm một cụm cơ khí có bánh răng, dầu bôi trơn và phớt làm kín — thêm điểm hao mòn, thêm lịch thay dầu và thêm rủi ro rò dầu xuống hàng hóa bên dưới. Động cơ PMSM sinh mô-men lớn ngay ở tốc độ thấp nên nối thẳng vào mâm cánh: dòng DF của MEILILE quay 57–100 vòng/phút tùy cỡ, không hộp số, không chổi than, không dầu bôi trơn cần thay định kỳ.
Cánh quạt trần công nghiệp HVLS làm bằng vật liệu gì?
Dòng DF của MEILILE dùng cánh hợp kim nhôm ép đùn, cấu hình đang bán là 6 cánh, profile dạng cánh khí động học và có winglet ở đầu cánh để giảm xoáy đầu cánh — nguồn ồn đặc trưng của quạt cánh dài. Toàn bộ 10 model công bố mức ồn ≤40 dB theo bảng thông số nhà sản xuất. Nhôm được chọn vì phải đồng thời nhẹ để giảm tải điểm treo, đủ cứng để không võng theo sải cánh tới 7,3 m, và ổn định trong môi trường nhà xưởng ẩm nóng.
Điểm treo quạt trần công nghiệp cần chịu được tải bao nhiêu?
Nguyên tắc công bố của MEILILE: tải thiết kế của điểm treo tối thiểu ≥ 6 lần khối lượng quạt, đã tính dự phòng cho tải động khi khởi động và khi đảo chiều. Ví dụ DF-73 nặng 110 kg thì điểm treo cần tải thiết kế từ 660 kg; DF-30 nặng 35 kg cần từ 210 kg. Công cụ chọn quạt trần HVLS trên website tính theo hệ số 6 lần nên trả về con số cao hơn — MEILILE lấy cao hơn mức tối thiểu ≥5 lần, hai con số không mâu thuẫn nhau.
Phía trên cánh quạt HVLS cần chừa khoảng trống bao nhiêu?
Quy tắc lắp đặt MEILILE đang áp dụng: chừa tối thiểu 0,6 m (khoảng 24 inch) từ mặt phẳng cánh lên tới mái, vì kèo hoặc vật cản phía trên để cánh còn đường hút khí; đồng thời cánh cách sàn từ 3,0 m. Khoảng cách từ điểm treo kết cấu xuống mặt phẳng cánh cố định khoảng 0,4 m, cộng ống treo tối thiểu 0,3 m. Đây là lý do bảng chiều cao trần tối thiểu của dòng DF bắt đầu từ 3,4 m cho DF-30 và cần từ 6,0 m cho DF-73.
