Hai quạt công nghiệp trông giống nhau nhưng tiền điện có thể chênh gần gấp rưỡi — khác biệt nằm ở động cơ. Động cơ PMSM truyền động trực tiếp đạt hiệu suất đỉnh 92–93% tùy dòng (quạt trần HVLS ~92% đã kiểm định STIEE, quạt di động YF ~93%, chưa có kiểm định độc lập), còn hệ động cơ cảm ứng đời cũ chỉ còn ~55–60% hữu dụng. Cùng một lượng gió, quạt PMSM chỉ tốn ~60% điện — ví dụ một quạt DF-60 tiết kiệm khoảng 5 triệu VNĐ/năm.
Hai chiếc quạt công nghiệp trông giống hệt nhau, thổi cùng một lượng gió — nhưng một chiếc mỗi năm "ngốn" tiền điện gần gấp rưỡi chiếc kia. Khác biệt nằm ở thứ bạn không nhìn thấy: động cơ. Bài viết này so sánh động cơ PMSM (nam châm vĩnh cửu) và động cơ cảm ứng kiểu cũ bằng con số cụ thể, để bạn tự tính được mình tiết kiệm bao nhiêu.

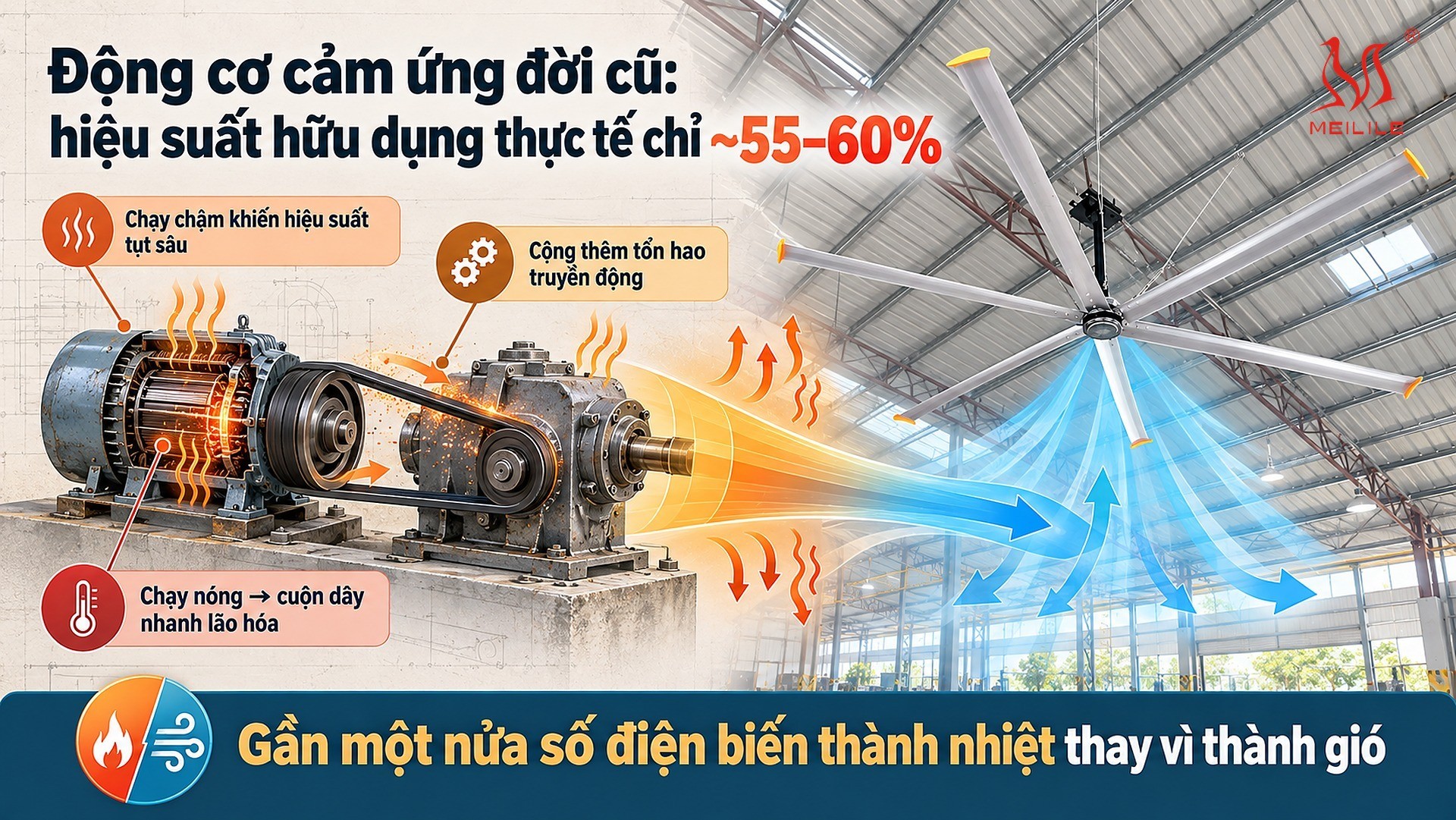

Động cơ cảm ứng đời cũ: hiệu suất hữu dụng thực tế chỉ ~55–60%
Phần lớn quạt công nghiệp giá rẻ dùng động cơ cảm ứng (induction / lồng sóc) công suất nhỏ. Vấn đề không chỉ ở bản thân động cơ, mà ở hiệu suất hữu dụng của cả hệ khi chạy thực tế — tức phần điện thật sự biến thành gió:
- Ở dải công suất quạt (dưới ~2 kW), động cơ cảm ứng vốn đã kém hiệu suất: ngay cả loại đạt chuẩn tối thiểu IE1 cũng chỉ ~50–80% trên giấy (theo bảng hiệu suất IEC 60034-30-1) — mức trên 90% chỉ có ở động cơ hàng chục kW. Động cơ đời cũ, không nhãn hoặc thông số bị phóng đại còn thấp hơn.
- Chạy chậm khiến hiệu suất tụt sâu: quạt HVLS quay chậm; nhiều loại rẻ "giảm tốc" bằng cách hạ điện áp (biến tần giả) làm động cơ chạy lệch điểm tối ưu, độ trượt (slip) tăng, tổn hao nhiệt lớn — hiệu suất thực tế rơi xuống dưới cả thông số ghi trên nhãn.
- Cộng thêm tổn hao truyền động: loại dẫn động bằng đai/hộp số mất thêm 5–15% (trong khi động cơ PMSM của MEILILE là truyền động trực tiếp, không qua đai).
- Chạy nóng → cuộn dây nhanh lão hóa, tuổi thọ và hiệu suất giảm dần theo thời gian.
Gộp lại, hiệu suất hữu dụng (điện → gió) của cả hệ động cơ cảm ứng đời cũ thường chỉ còn ~55–60% — gần một nửa số điện biến thành nhiệt thay vì thành gió. Cơ sở: bảng hiệu suất động cơ IEC 60034-30-1; các nghiên cứu độc lập về động cơ EC / nam châm vĩnh cửu so với động cơ AC cảm ứng ghi nhận mức tiết kiệm 30–50% điện cho quạt.
Hiệu suất động cơ PMSM cao hơn bao nhiêu, và cao hơn ở điểm nào?
Động cơ PMSM truyền động trực tiếp của MEILILE đạt hiệu suất đỉnh ~92% ở quạt trần HVLS (kiểm định STIEE, định mức 85,2%) và ~93% ở quạt di động YF (chưa có kiểm định độc lập), so với ~55–60% hữu dụng của hệ động cơ cảm ứng đời cũ — cùng lượng gió chỉ tốn khoảng 60% điện, tiết kiệm đến 40%. Định nghĩa và cấu tạo loại động cơ này ở bài động cơ PMSM là gì.
| Thông số kiểm chứng được | PMSM truyền động trực tiếp (dòng DF) | Cảm ứng + đai hoặc hộp giảm tốc | Kiểm chứng bằng cách nào |
|---|---|---|---|
| Hiệu suất động cơ | Đỉnh ~92%, định mức 85,2% — theo báo cáo thử nghiệm STIEE | ~50–80% ngay trên giấy ở dải công suất dưới ~2 kW, theo bảng IEC 60034-30-1 | Xin báo cáo thử nghiệm ghi rõ điểm tải đo, không nhận con số nói miệng |
| Hiệu suất hữu dụng cả hệ | Không cộng thêm tổn hao truyền động trung gian | Còn ~55–60% sau tổn hao đai hoặc hộp số 5–15% | So công suất tiêu thụ của hai máy ở cùng một lưu lượng gió |
| Kiểu truyền động | Trục động cơ nối thẳng mâm cánh, 57–100 vòng/phút | Qua bộ bánh răng hoặc dây đai, có dầu bôi trơn và phớt làm kín | Hỏi một câu: lịch bảo trì có hạng mục thay dầu hay căng đai không |
| Cách điều tốc | Biến tần vector, 10 cấp vô cấp, màn hình LED hiển thị số | Hạ điện áp, hoặc tỷ số truyền cố định không đổi được | Nhìn màn hình khi đổi cấp; chạy thử toàn dải tốc độ |
| Dòng điện đầy tải công bố | 2,9–3,3 A ở 380V, tần số 50/60 Hz, công bố cho cả 10 model DF | Do từng nhà sản xuất công bố theo model, cần hỏi riêng | Kẹp ampe kìm đo từng pha ngay trong ngày nghiệm thu |
| Lớp bảo vệ tích hợp | Quá tải, quá nhiệt, quá dòng – quá áp, mất pha, kẹt rotor, kèm khởi động mềm | Mạch chỉnh tốc hạ áp không mang theo các lớp bảo vệ này | Đọc danh mục bảo vệ trong tài liệu biến tần; thử nút dừng tại chỗ |
| Hạng mục bảo trì định kỳ | Siết bu-lông, vệ sinh cánh, đo điện trở cách điện ≥1 MΩ | Thêm dầu hộp số, phớt làm kín, căng và thay dây đai | Đặt hai bảng lịch bảo trì cạnh nhau, đếm số hạng mục phải làm trên cao |
| Nhiệt và tuổi thọ cách điện | Chạy mát hơn ở cùng lưu lượng gió, khối máy nhẹ hơn | Cuộn dây chịu nhiệt cao hơn do tổn hao rotor và độ trượt | Đo nhiệt độ vỏ động cơ bằng súng hồng ngoại khi chạy ổn định, ghi làm giá trị nền |
| Độ ồn công bố | ≤40 dB theo bảng thông số nhà máy, cả 10 model DF | Cộng thêm tiếng ăn khớp bánh răng hoặc tiếng dây đai | Đo bằng máy đo độ ồn lúc nghiệm thu, ghi lại làm giá trị nền |
| Bảo hành phần động lực | Trọn đời cả động cơ PMSM và biến tần | Theo từng bộ phận và theo thời hạn ghi trong hợp đồng | Đọc điều khoản bảo hành, xem có tách riêng động cơ và bộ điều khiển không |
Nguồn số liệu cột giữa: bảng thông số nhà máy dòng quạt trần HVLS DF và báo cáo thử nghiệm STIEE cho động cơ truyền động trực tiếp quay khoảng 60 vòng/phút (91,8% ở nửa tải, 85,2% ở đầy tải). Cột bên phải lấy theo bảng hiệu suất động cơ IEC 60034-30-1 cùng mức tổn hao truyền động đai/hộp số 5–15%. Dòng quạt di động YF dùng động cơ tốc độ cao khác, hiệu suất đỉnh ~93% theo công bố của nhà sản xuất và chưa có kiểm định độc lập.

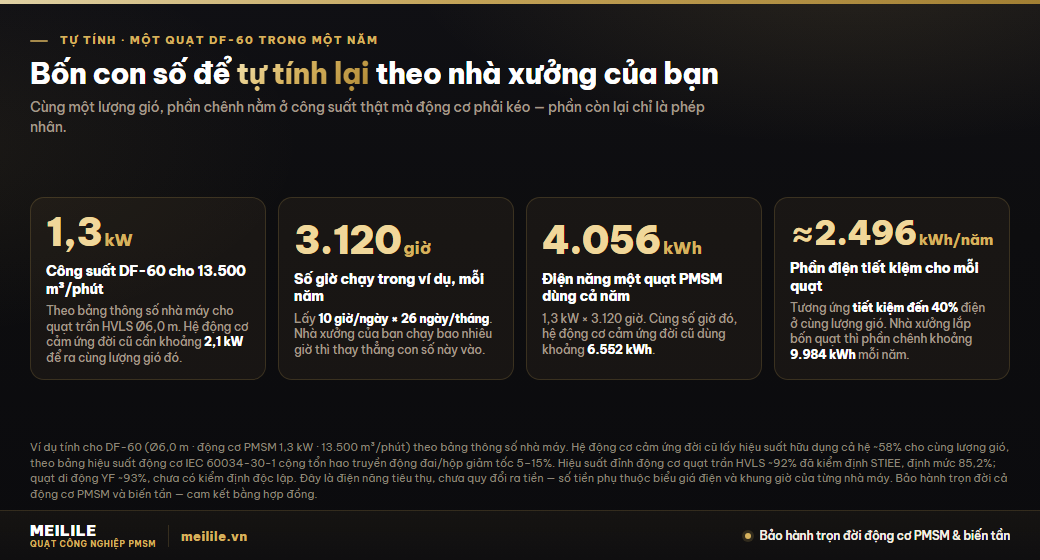

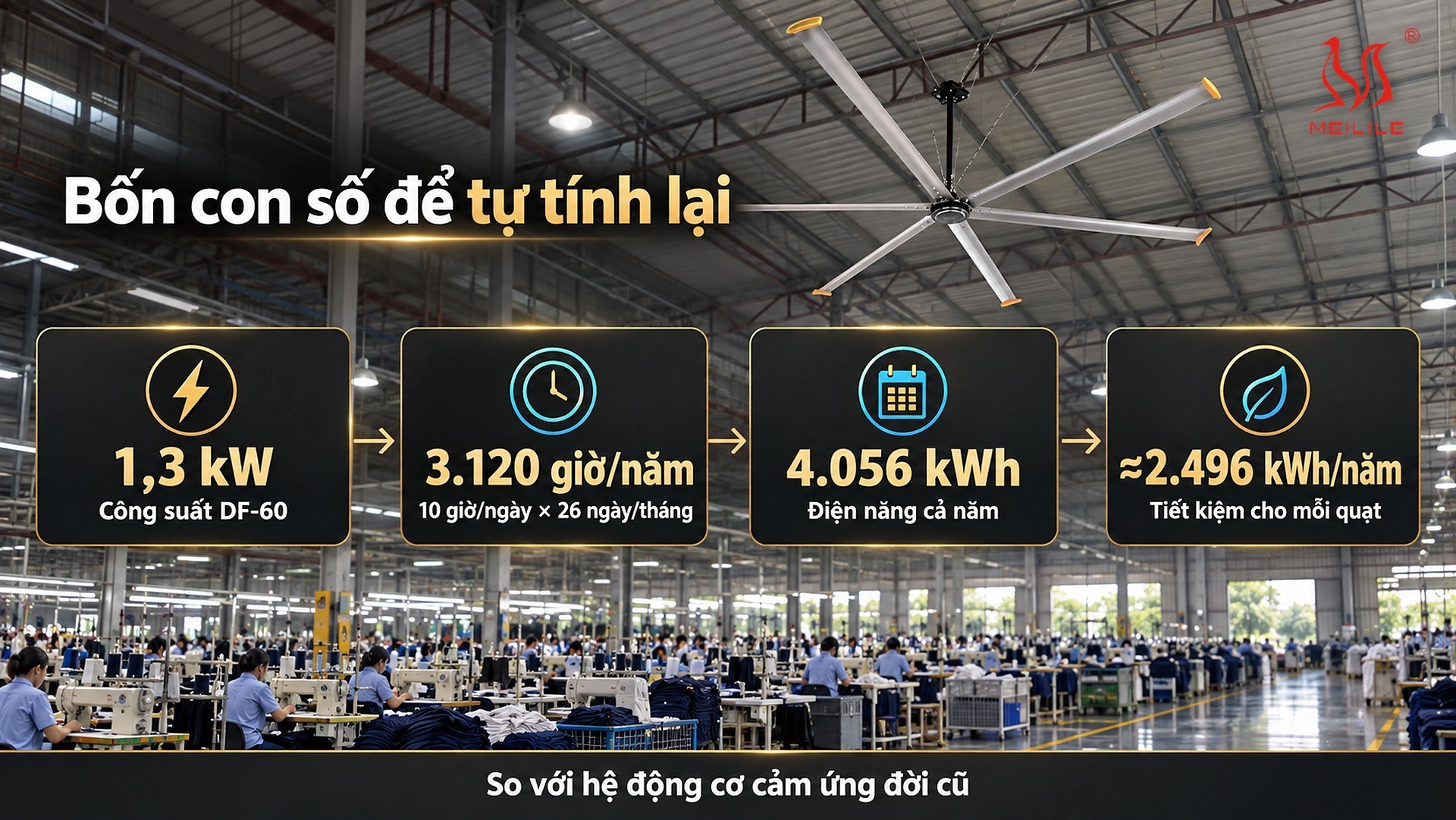

Tự tính: một chiếc quạt tiết kiệm bao nhiêu tiền mỗi năm?
Lấy ví dụ quạt trần HVLS DF-60 (Ø6.0 m, động cơ PMSM 1,3 kW), chạy 10 giờ/ngày × 26 ngày/tháng (≈3.120 giờ/năm), giá điện sản xuất giờ bình thường 1.987 đ/kWh (cấp điện áp dưới 6 kV, QĐ 1279/QĐ-BCT, chưa gồm VAT):
- Quạt PMSM MEILILE: 1,3 kW × 3.120 h ≈ 4.056 kWh/năm ≈ 8,06 triệu VNĐ.
- Quạt động cơ cảm ứng đời cũ cho cùng lượng gió (hiệu suất hữu dụng cả hệ ~58% so với động cơ PMSM truyền động trực tiếp) cần khoảng 2,1 kW: ≈ 6.552 kWh/năm ≈ 13,02 triệu VNĐ.
- Chênh lệch: ~4,96 triệu VNĐ/năm cho MỖI quạt (tiết kiệm đến 40%). Nhà xưởng lắp 4 quạt tiết kiệm ~20 triệu mỗi năm — vài năm đủ "hoàn vốn" thêm một quạt mới.

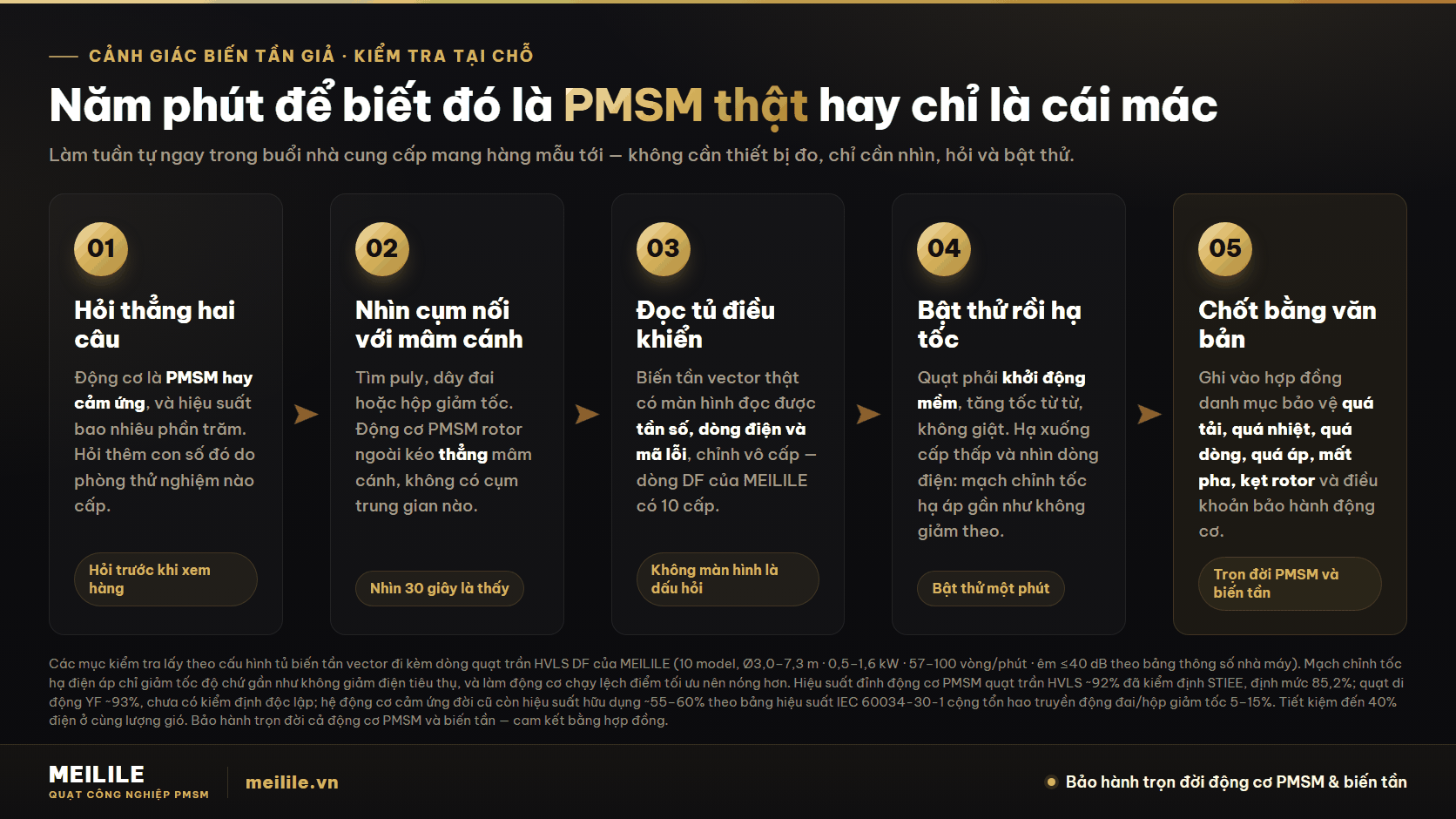

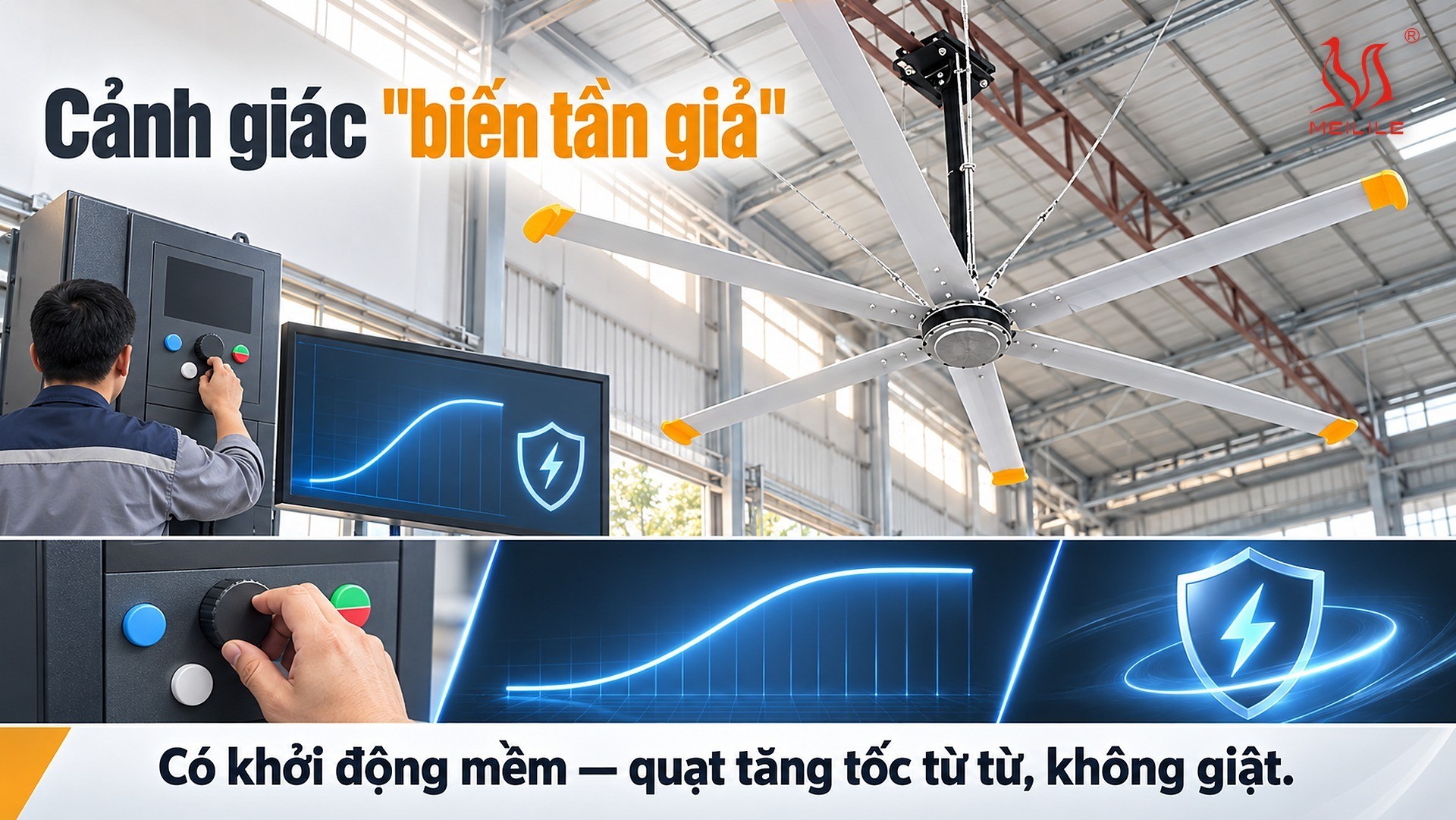

Cảnh giác "biến tần giả"
Nhiều quạt trên thị trường gắn mác "inverter / biến tần" nhưng bên trong chỉ là mạch chỉnh tốc đơn giản giống quạt gia dụng: chỉ hạ điện áp để giảm tốc độ, không có màn hình, không khởi động mềm, không bảo vệ động cơ — hiệu suất gần như không khác động cơ thường. Cách phân biệt nhanh:
- Biến tần thật có màn hình hiển thị số và nhiều cấp tốc độ vô cấp (MEILILE: 10 cấp).
- Có khởi động mềm — quạt tăng tốc từ từ, không giật.
- Có bảo vệ quá tải, quá nhiệt, quá dòng/quá áp, mất pha, kẹt rotor.
- Hỏi thẳng nhà cung cấp: động cơ là PMSM hay cảm ứng? Hiệu suất bao nhiêu %?
Xem so sánh chi tiết từng thông số điều khiển tại trang Công nghệ PMSM & biến tần.

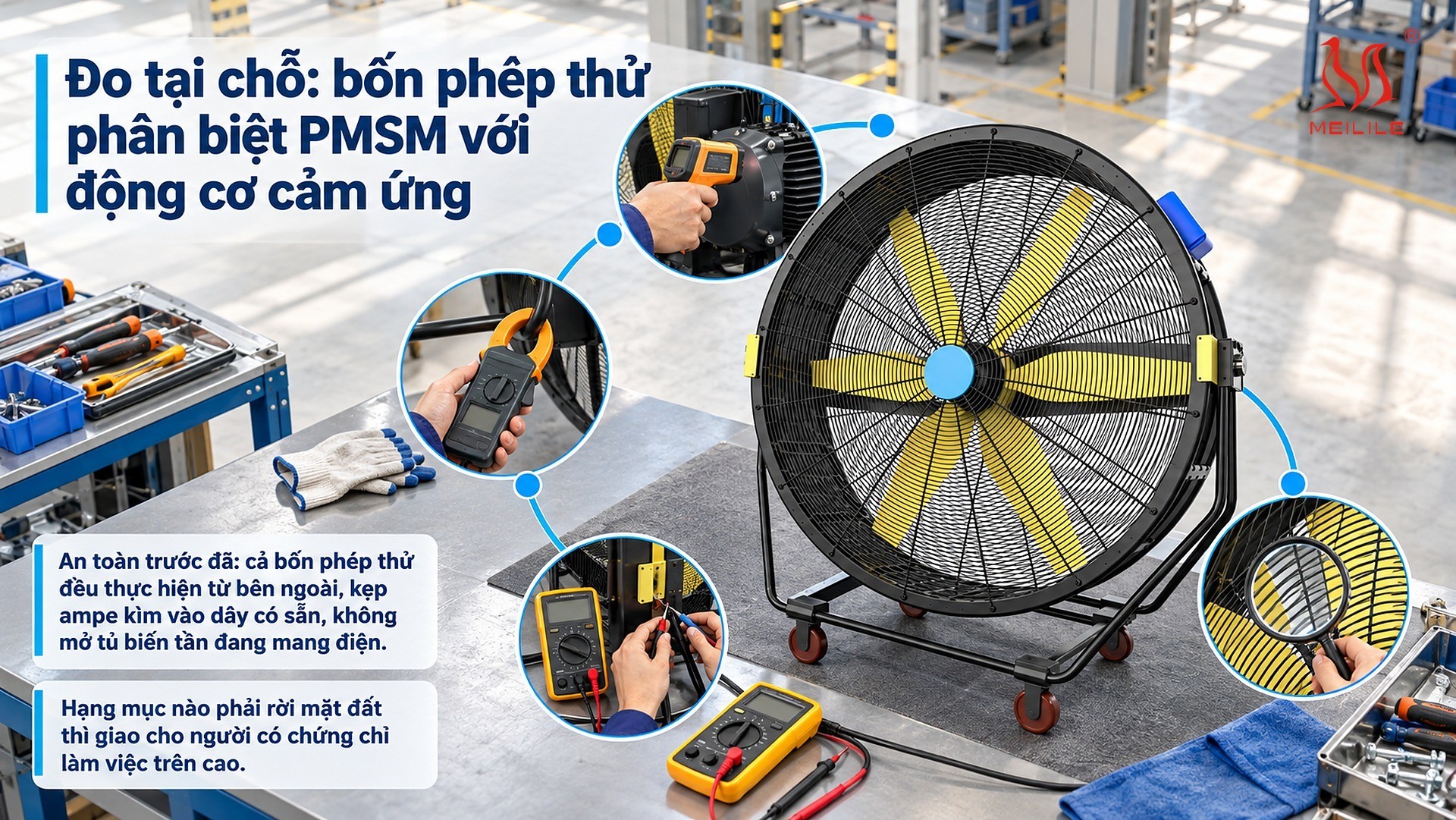

Đo tại chỗ: bốn phép thử phân biệt PMSM với động cơ cảm ứng
Mọi dòng trong bảng trên đều kiểm chứng được ngay tại xưởng, bằng dụng cụ mà tổ điện nào cũng có: một ampe kìm, một đồng hồ vạn năng và một súng đo nhiệt hồng ngoại. Bốn phép thử dưới đây làm gọn trong khoảng ba mươi phút, nên đưa thẳng vào biên bản nghiệm thu chứ đừng để tới lúc tranh luận về hóa đơn điện.
- 1. Đọc nhãn động cơ trước khi cầm dụng cụ. Nhãn phải ghi đủ: model, công suất kW, điện áp, tần số, dòng điện đầy tải và kiểu động cơ. Động cơ đồng bộ nam châm vĩnh cửu ghi rõ loại đồng bộ hoặc PMSM kèm một tốc độ làm việc thấp; động cơ cảm ứng thường ghi tốc độ quanh 1.400 hoặc 2.800 vòng/phút ở 50 Hz — tốc độ đó bắt buộc phải hạ xuống bằng đai hoặc hộp số mới quay được cánh dài. Ba thông tin model – công suất – điện áp phải khớp hợp đồng: dòng DF chạy 380V ở cỡ lớn và 220V ở cỡ nhỏ, lắp nhầm điện áp là lỗi nằm ngoài phạm vi bảo hành.
- 2. Kẹp ampe kìm đo dòng đầy tải. Cho quạt chạy hết tốc độ, chờ ổn định vài phút rồi đo từng pha. Dòng công bố của cả mười model DF nằm trong dải 2,9–3,3 A ở 380V, tần số 50/60 Hz. Ba pha phải cân nhau; lệch nhiều so với bảng thông số là dấu hiệu đấu sai, cánh bị cản, hoặc động cơ không đúng như mô tả trong báo giá.
- 3. Phép thử điều tốc — chỗ để lộ "biến tần giả". Hạ từ cấp tốc độ cao nhất xuống cấp thấp và quan sát hai thứ cùng lúc: số hiển thị trên màn hình và giá trị trên ampe kìm. Biến tần thật đổi tần số cấp cho động cơ, nên tốc độ giảm thì dòng điện giảm theo rõ rệt. Mạch chỉnh tốc hạ áp giữ nguyên tần số lưới 50 Hz và chỉ hạ điện áp: quạt quay chậm lại nhưng dòng không giảm tương ứng, phần điện dôi ra biến thành nhiệt trong cuộn dây.
- 4. Đo nhiệt độ vỏ động cơ sau một giờ chạy liên tục. Bắn súng đo nhiệt vào cùng một điểm trên vỏ, ghi kèm nhiệt độ không khí trong xưởng tại thời điểm đo. Con số này không dùng để so giữa hai hãng mà để so với chính nó ở các kỳ bảo trì sau: vỏ nóng dần lên qua các lần đo trong khi tốc độ và tải không đổi là dấu hiệu cách điện đang xuống cấp.
An toàn trước đã: cả bốn phép thử đều thực hiện từ bên ngoài, kẹp ampe kìm vào dây có sẵn, không mở tủ biến tần đang mang điện. Hạng mục nào phải rời mặt đất thì giao cho người có chứng chỉ làm việc trên cao. Ghi cả bốn số đo vào hồ sơ theo số máy ngay trong ngày bàn giao — không có giá trị nền thì mọi tranh luận về sau chỉ còn là cảm tính.
Xem thêm: Quạt công nghiệp di động: chọn đúng kiểu, đúng cỡ cho từng góc nhà xưởng.
Phần trên giấy — bốn tài liệu nên yêu cầu trước khi ký hợp đồng:
- Báo cáo thử nghiệm hiệu suất động cơ do phòng thử nghiệm độc lập cấp, và phải đọc kỹ điểm tải: báo cáo STIEE cho động cơ quạt trần HVLS truyền động trực tiếp quay khoảng 60 vòng/phút ghi 91,8% ở nửa tải và 85,2% ở đầy tải — nên con số ~92% là hiệu suất đỉnh, không phải hiệu suất tại mọi điểm làm việc. Dòng quạt di động YF dùng động cơ tốc độ cao khác, hiệu suất đỉnh ~93% theo công bố của nhà sản xuất và chưa có kiểm định độc lập.
- Bảng thông số nhà máy theo từng model, đủ các cột đường kính, công suất, lưu lượng gió, tốc độ quay, dòng đầy tải và độ ồn. Bảng dòng DF công bố mức ồn ≤40 dB cho cả mười model; cột nào một báo giá không điền được thì đó chính là cột nên hỏi tiếp.
- Tài liệu biến tần kèm sơ đồ đấu điện, trong đó có danh mục các lớp bảo vệ và cách đọc nhật ký mã lỗi lưu trong bộ nhớ. Bộ điều khiển đi kèm dòng HVLS là bản tiêu chuẩn, không phụ phí; nếu một báo giá tách bộ điều khiển thành hạng mục tùy chọn, hãy hỏi rõ bản tiêu chuẩn gồm những gì.
- Hồ sơ pháp lý và nhập khẩu: chứng nhận CE theo EN 60204-1, hệ thống quản lý chất lượng ISO 9001 của nhà máy sản xuất, cấp bảo vệ IP55 của động cơ quạt di động YF, cùng C/O form E và C/Q giao kèm hợp đồng. Đi cùng đó là pháp nhân chịu trách nhiệm bảo hành tại Việt Nam — với MEILILE là Công ty TNHH Một Thành Viên Quốc Tế MEILILE, MST 2301357092, kho và đội kỹ thuật tại Thuận An – Bình Dương, văn phòng tại Bắc Ninh.

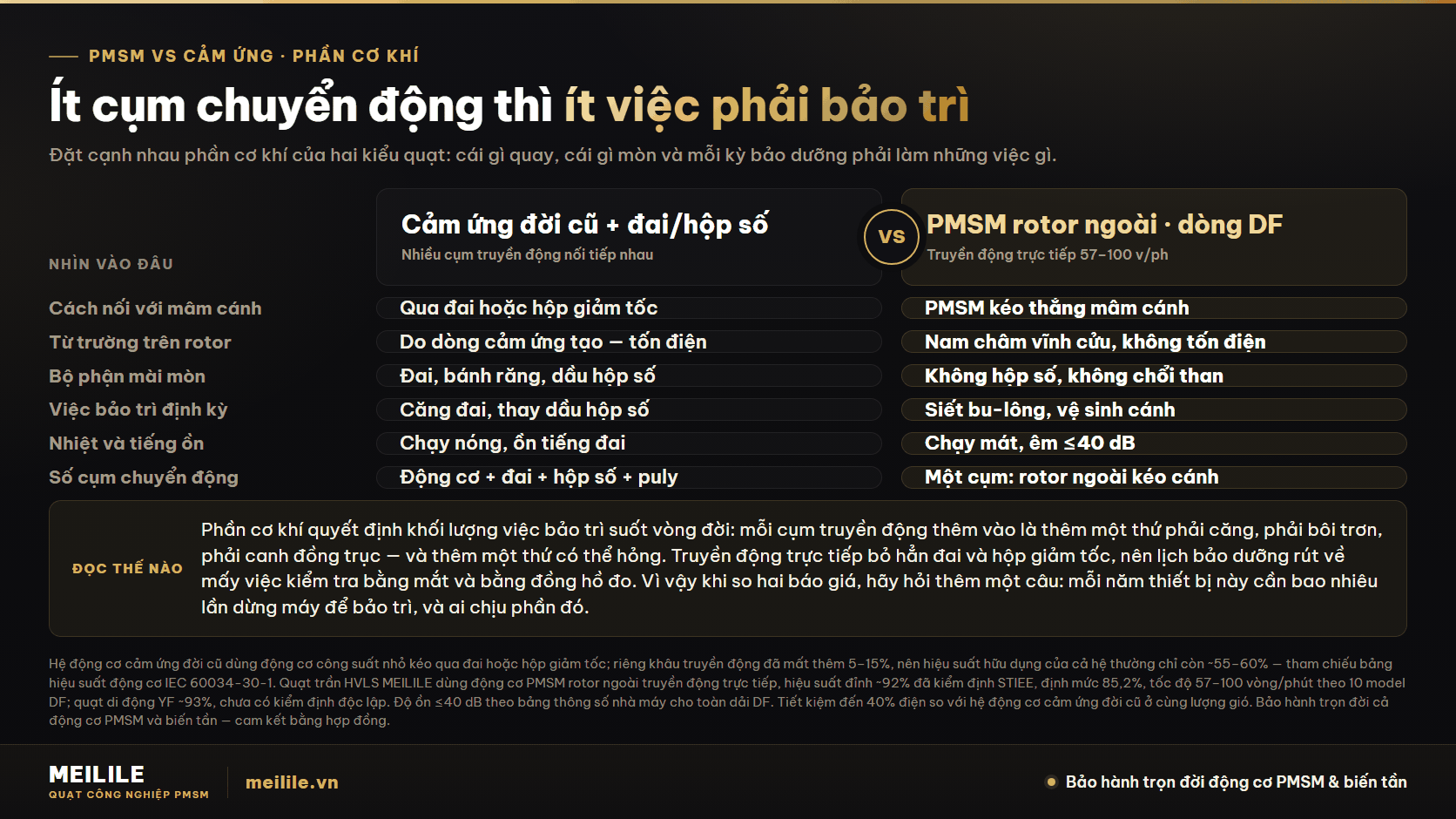

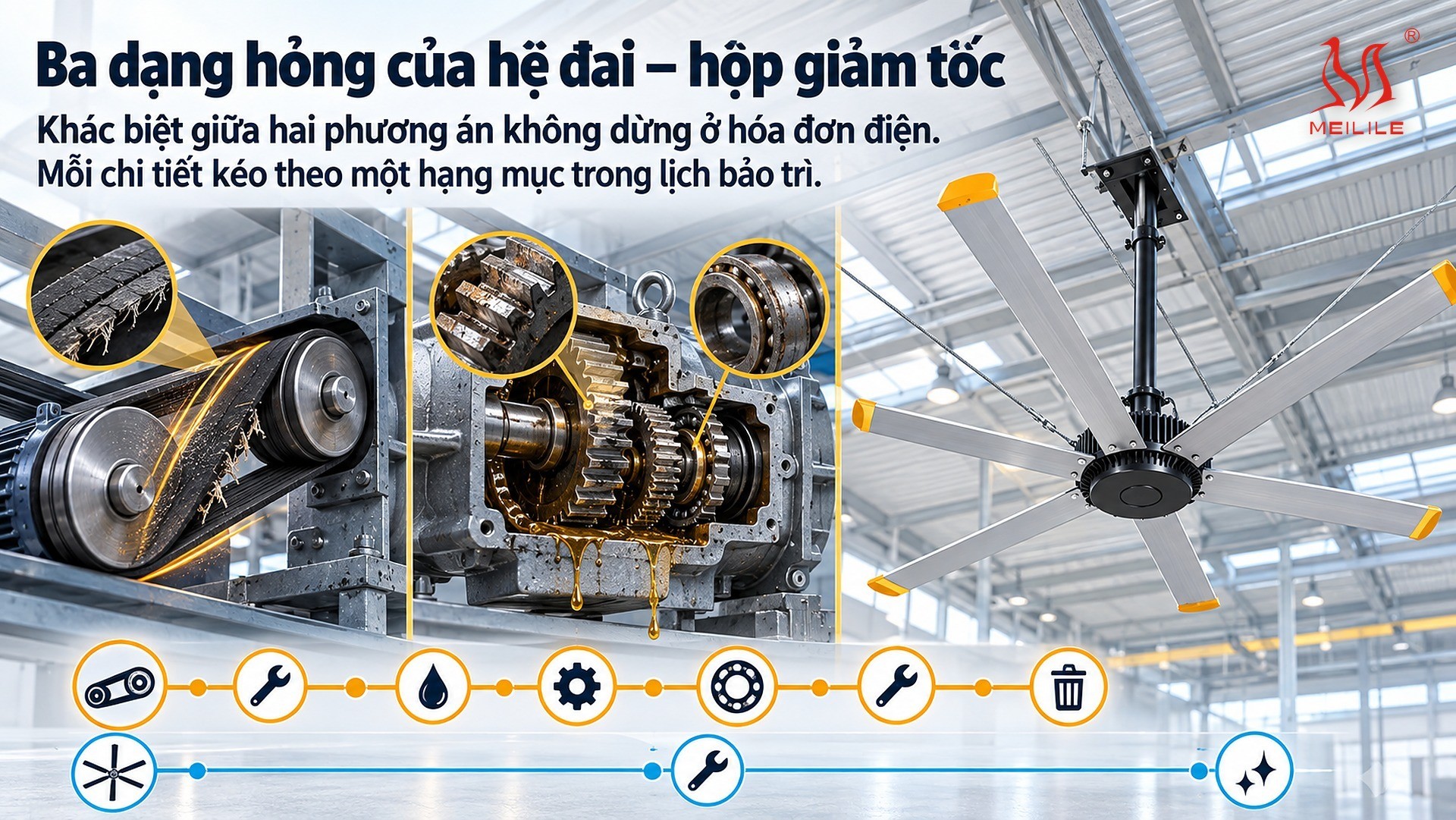

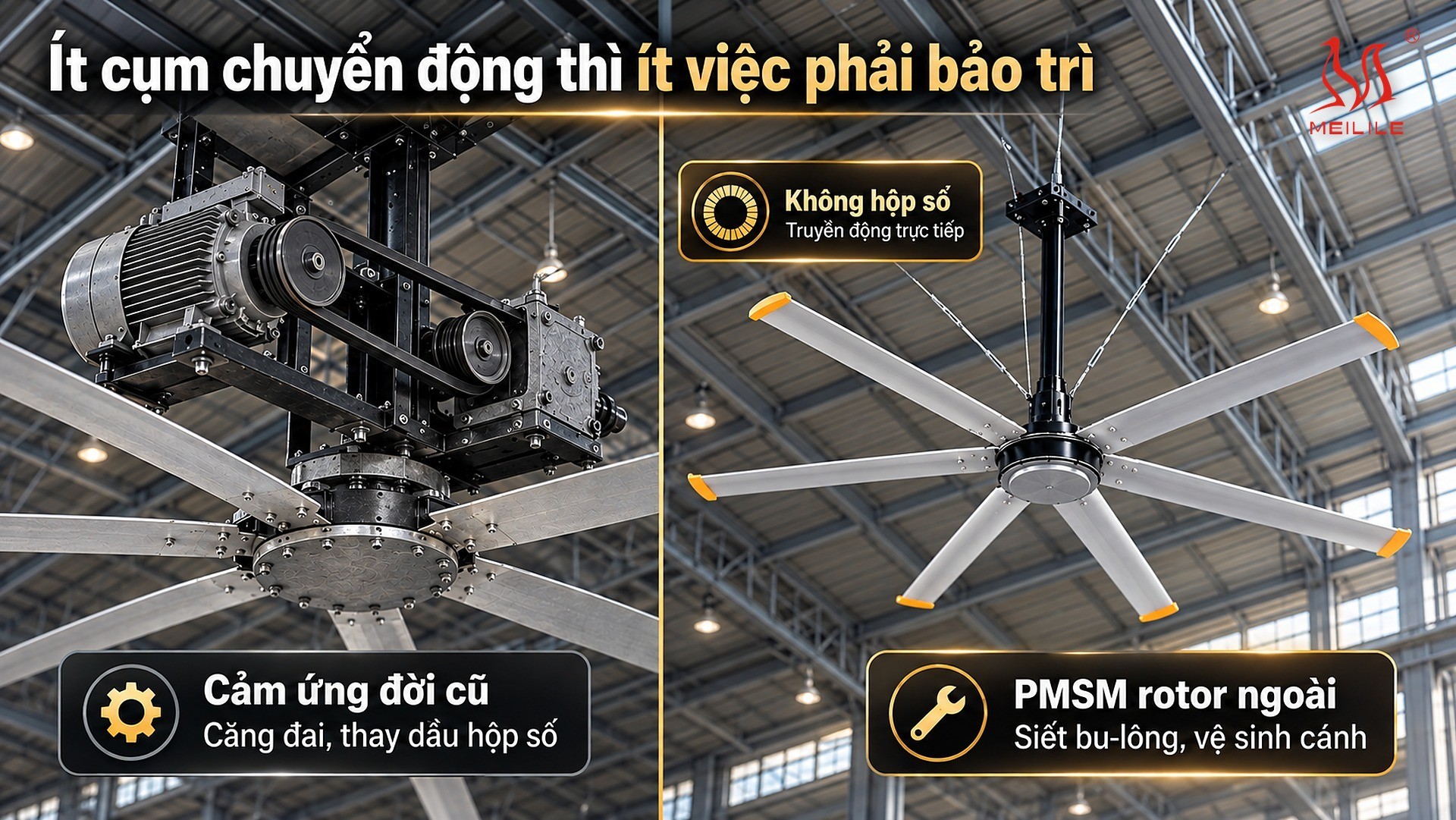

Ba dạng hỏng của hệ đai – hộp giảm tốc và khối lượng bảo trì đi kèm
Khác biệt giữa hai phương án không dừng ở hóa đơn điện. Cụm truyền động trung gian thêm vào chuỗi một nhóm chi tiết mòn theo thời gian, và mỗi chi tiết kéo theo một hạng mục trong lịch bảo trì. Ba dạng hỏng dưới đây là những dạng đội bảo trì nhà xưởng gặp lặp lại nhiều lần với kết cấu qua đai hoặc qua hộp số:
Chi tiết được phân tích riêng trong bài Đẩy tới đâu, mát tới đó.
- Dây đai giãn và trượt. Biểu hiện âm thầm: gió yếu dần qua vài tháng trong khi đồng hồ điện không giảm theo, đôi khi kèm tiếng rít lúc khởi động. Hạng mục kéo theo: kiểm tra và căng lại đai theo chu kỳ, thay đai theo bộ chứ không thay từng sợi để giữ đều lực căng — và mỗi lần làm đều là công việc trên cao, cần xe nâng người hoặc giàn giáo cùng người có chứng chỉ.
- Rò dầu qua phớt hộp giảm tốc. Biểu hiện nhìn thấy được: vệt dầu đọng dưới thân máy, giọt rơi xuống khu vực bên dưới. Hạng mục kéo theo: kiểm tra mức dầu định kỳ, thay dầu theo lịch của nhà sản xuất, thay phớt khi bắt đầu rỉ. Với xưởng thực phẩm, dệt may hay điện tử, một vệt dầu rơi vào lô hàng gây hậu quả nặng hơn nhiều so với chính hạng mục sửa chữa.
- Mòn bánh răng và ổ trục. Biểu hiện bằng tai: tiếng ăn khớp đều theo vòng quay, lớn dần và kèm rung tăng theo tốc độ. Hạng mục kéo theo nặng hơn hai dạng trên: thường phải hạ cụm truyền động xuống để mở, thay bánh răng hoặc ổ trục theo bộ, rồi lắp và cân chỉnh lại — tức là một lần dừng máy dài chứ không phải một buổi bảo dưỡng thường lệ.
Đặt cạnh đó là lịch bảo trì của quạt trần HVLS truyền động trực tiếp mà MEILILE đang áp dụng, gồm ba mốc: hằng tháng bài nhìn – nghe 10–15 phút do đội nhà máy tự làm; mỗi 6 tháng vệ sinh cánh, kiểm tra bằng mắt hệ treo và siết lại các liên kết tiếp cận được, tham chiếu 1–2 giờ cho mỗi quạt; mỗi 12 tháng kiểm tra toàn diện do kỹ thuật viên có chứng chỉ làm việc trên cao thực hiện, tham chiếu 2–3 giờ mỗi quạt, gồm lực siết toàn bộ bu-lông theo bảng, đo điện trở cách điện cuộn dây bằng đồng hồ 500 VDC với ngưỡng đạt thông thường ≥1 MΩ, cân bằng cánh và đo rung – ồn so với giá trị nền. Xưởng gỗ nhiều mùn cưa, xưởng dệt nhiều xơ sợi hay trại chăn nuôi ẩm nên rút mốc 6 tháng xuống còn 3–4 tháng. Trong toàn bộ lịch này không có hạng mục thay dầu và không có hạng mục căng đai, đơn giản vì chuỗi truyền động không có hai chi tiết đó.
Cách so sánh công bằng giữa hai báo giá: yêu cầu mỗi nhà cung cấp nộp bảng lịch bảo trì đủ bốn cột — hạng mục, chu kỳ, thời lượng tham chiếu, người thực hiện — rồi đếm đúng hai con số. Thứ nhất là số hạng mục phải làm khi máy đang treo trên cao. Thứ hai là số chi tiết phải thay theo chu kỳ trong suốt vòng đời thiết bị. Hai con số đó nói về khối lượng công việc của đội bảo trì rõ hơn phần mô tả trong catalogue, và chúng cũng là thứ quyết định lịch dừng máy của xưởng bạn.

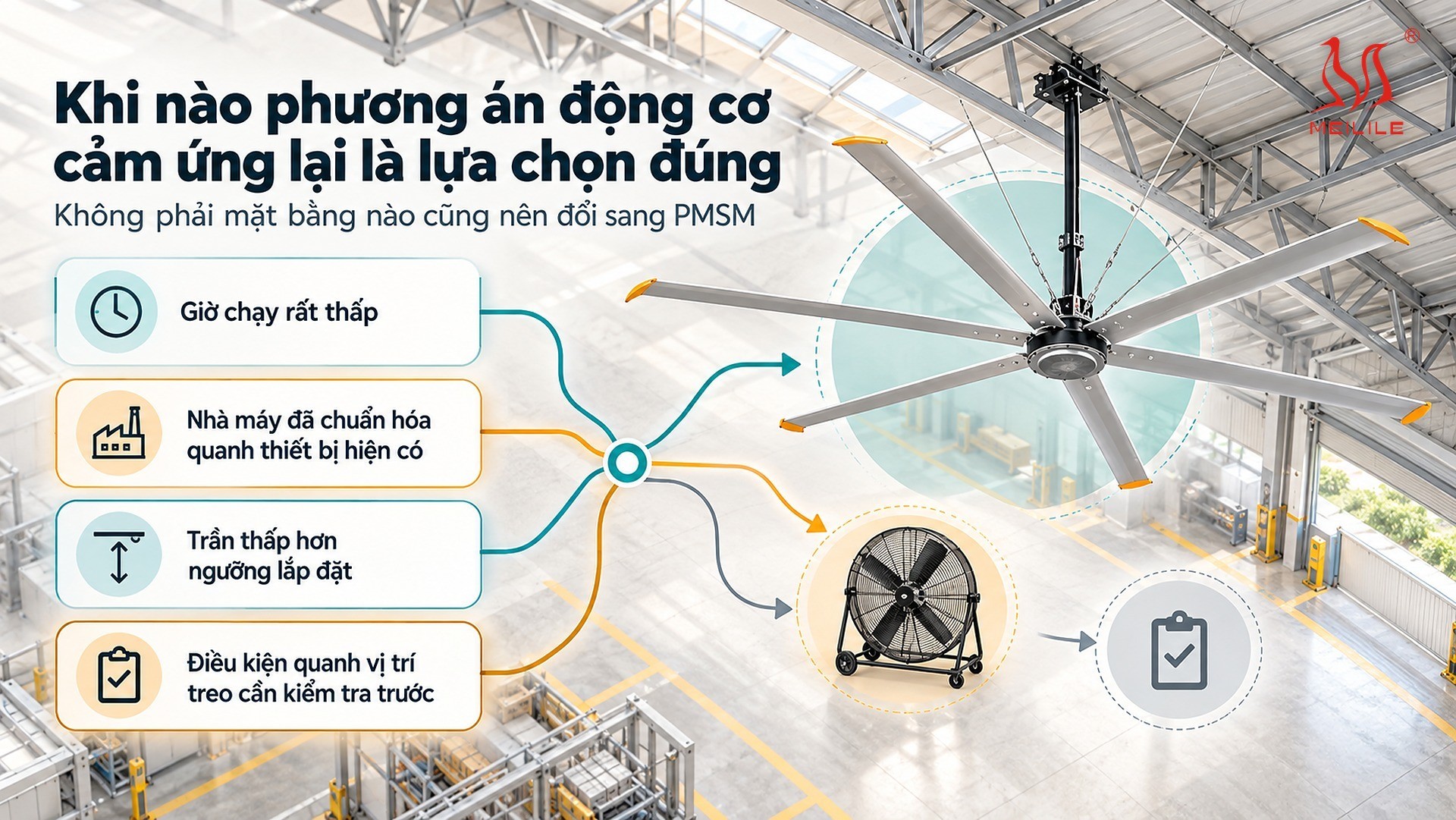

Khi nào phương án động cơ cảm ứng lại là lựa chọn đúng
Không phải mặt bằng nào cũng nên đổi sang PMSM, và nói thẳng điều đó tiết kiệm thời gian cho cả hai phía. Bốn tình huống dưới đây MEILILE ghi vào biên bản khảo sát chứ không lảng tránh:
- Giờ chạy rất thấp. Khoản tiết kiệm điện tỷ lệ thuận với số giờ quạt quay. Kho hoạt động theo mùa, khu vực dự phòng hay nhà xưởng chỉ bật quạt vài chục giờ mỗi tháng thì phần chênh về điện quá nhỏ để bù lại phần chênh đầu tư ban đầu — bài toán chỉ đảo chiều khi thiết bị chạy đều hằng ngày.
- Nhà máy đã chuẩn hóa quanh thiết bị hiện có. Nếu kho phụ tùng, quy trình và tay nghề của tổ bảo trì đều xoay quanh hộp giảm tốc, đưa một nền tảng khác vào vài vị trí lẻ sẽ phát sinh đào tạo và tồn kho song song hai loại phụ tùng. Trường hợp này nên đổi theo cụm khi tới kỳ thay thiết bị, thay vì đổi lẻ tẻ từng máy.
- Trần thấp hơn ngưỡng lắp đặt. Bảng chiều cao trần tối thiểu của dòng DF bắt đầu từ 3,4 m cho model đường kính 3,0 m; dưới ngưỡng đó cánh không còn đủ khoảng hút gió phía trên, quạt vẫn quay nhưng không làm việc như thiết kế. Với trần thấp, phương án đúng là quạt di động YF thổi tại chỗ, chứ không phải ép một chiếc quạt trần vào không gian không đủ cao.
- Điều kiện quanh vị trí treo cần kiểm tra trước. Động cơ nam châm vĩnh cửu có giới hạn nhiệt độ làm việc do nhà sản xuất quy định; khu vực có nguồn nhiệt lớn ngay sát vị trí treo cần đối chiếu giới hạn đó trong tài liệu kỹ thuật trước khi chốt model. Tương tự, biến tần cần tuyến điện có aptomat bảo vệ riêng và tiếp địa đúng — hạ tầng điện chưa sẵn sàng thì hạng mục đó phải nằm trong kế hoạch trước khi lắp quạt.
Ngoài bốn tình huống trên, với nhà xưởng trần cao chạy đều mỗi ngày thì phép so sánh quay về đúng hai con số đã nêu ở đầu bài: công suất tiêu thụ ở cùng một lưu lượng gió, và số hạng mục bảo trì trong suốt vòng đời thiết bị. Nguyên lý động cơ cùng thông số bộ điều khiển nằm ở trang Công nghệ PMSM & biến tần; toàn bộ mười model kèm dòng đầy tải và mức ồn công bố nằm ở trang quạt trần HVLS DF.
Câu hỏi thường gặp về PMSM và động cơ cảm ứng
Làm sao phân biệt biến tần thật với 'biến tần giả' trên quạt công nghiệp?
Biến tần thật có màn hình hiển thị số và nhiều cấp tốc độ vô cấp (MEILILE: 10 cấp), có khởi động mềm và bảo vệ quá tải/quá nhiệt/quá dòng/quá áp/mất pha/kẹt rotor. 'Biến tần giả' chỉ là mạch chỉnh tốc hạ điện áp giống quạt gia dụng: không màn hình, không khởi động mềm, không bảo vệ động cơ, hiệu suất gần như không khác động cơ thường. Hãy hỏi thẳng nhà cung cấp: động cơ là PMSM hay cảm ứng, hiệu suất bao nhiêu phần trăm.
Động cơ PMSM tiết kiệm bao nhiêu điện so với động cơ cảm ứng?
Động cơ PMSM của MEILILE đạt hiệu suất đỉnh cao (quạt trần HVLS truyền động trực tiếp ~92%, đã kiểm định STIEE; quạt di động YF ~93%, chưa có kiểm định độc lập), trong khi hệ động cơ cảm ứng đời cũ (động cơ công suất nhỏ + truyền động đai/điều tốc hạ áp) chỉ còn hiệu suất hữu dụng khoảng 55–60%. Cùng một lượng gió, quạt PMSM chỉ dùng khoảng 60% điện — tiết kiệm đến 40% tiền điện. Ví dụ một quạt DF-60 chạy 10 giờ/ngày tiết kiệm khoảng 4,96 triệu VNĐ/năm (làm tròn ~5 triệu).
Kết luận
Với quạt công nghiệp chạy nhiều giờ mỗi ngày, tiền điện nhiều năm cộng lại lớn hơn tiền mua quạt. Chọn động cơ PMSM hiệu suất đỉnh 92–93% ngay từ đầu là khoản đầu tư tự trả lãi: mỗi quạt tiết kiệm hàng triệu đồng mỗi năm, chạy êm hơn và bền hơn.
