Xưởng có cầu trục vẫn lắp được quạt trần công nghiệp HVLS, với một quy tắc duy nhất theo phương thẳng đứng: điểm thấp nhất của cánh quạt phải cao hơn điểm cao nhất của cầu trục ít nhất 0,5 m (khuyến nghị 1,0 m), trong khi mặt cánh chỉ hạ thấp được tối đa đến chiều cao kết cấu treo trừ 0,7 m. Gộp lại: kết cấu treo phải cao hơn đỉnh cầu trục ≥1,2 m mới lắp được, ≥1,7 m mới thoải mái. Không đạt thì lắp ở nhịp không có cầu trục — hoặc chuyển sang quạt di động YF đặt dưới sàn.
“Xưởng tôi có cầu trục 10 tấn chạy cả ngày — còn lắp quạt trần được không?” là câu hỏi mà gần như mọi chủ xưởng cơ khí, kết cấu thép, đúc, gia công kim loại đều hỏi khi tìm hiểu quạt HVLS, và cũng là câu hỏi bị trả lời qua loa nhiều nhất: hoặc “không lắp được đâu” (mất oan một giải pháp làm mát chi phí thấp cho không gian lớn), hoặc “lắp vô tư” (mở đường cho một va chạm trên cao). Câu trả lời đúng nằm ở phép cộng trừ từng 0,1 m theo phương thẳng đứng. Bài này lấy đúng bộ hằng số an toàn đang chạy trong công cụ chọn quạt trần HVLS của MEILILE — khoảng cách cụm treo, chiều dài ống treo tối thiểu, khe hở với vật cản, hệ số tải điểm treo — để bạn tự kiểm tra được xưởng mình trong 5 phút, trước khi cần đến khảo sát hiện trường.

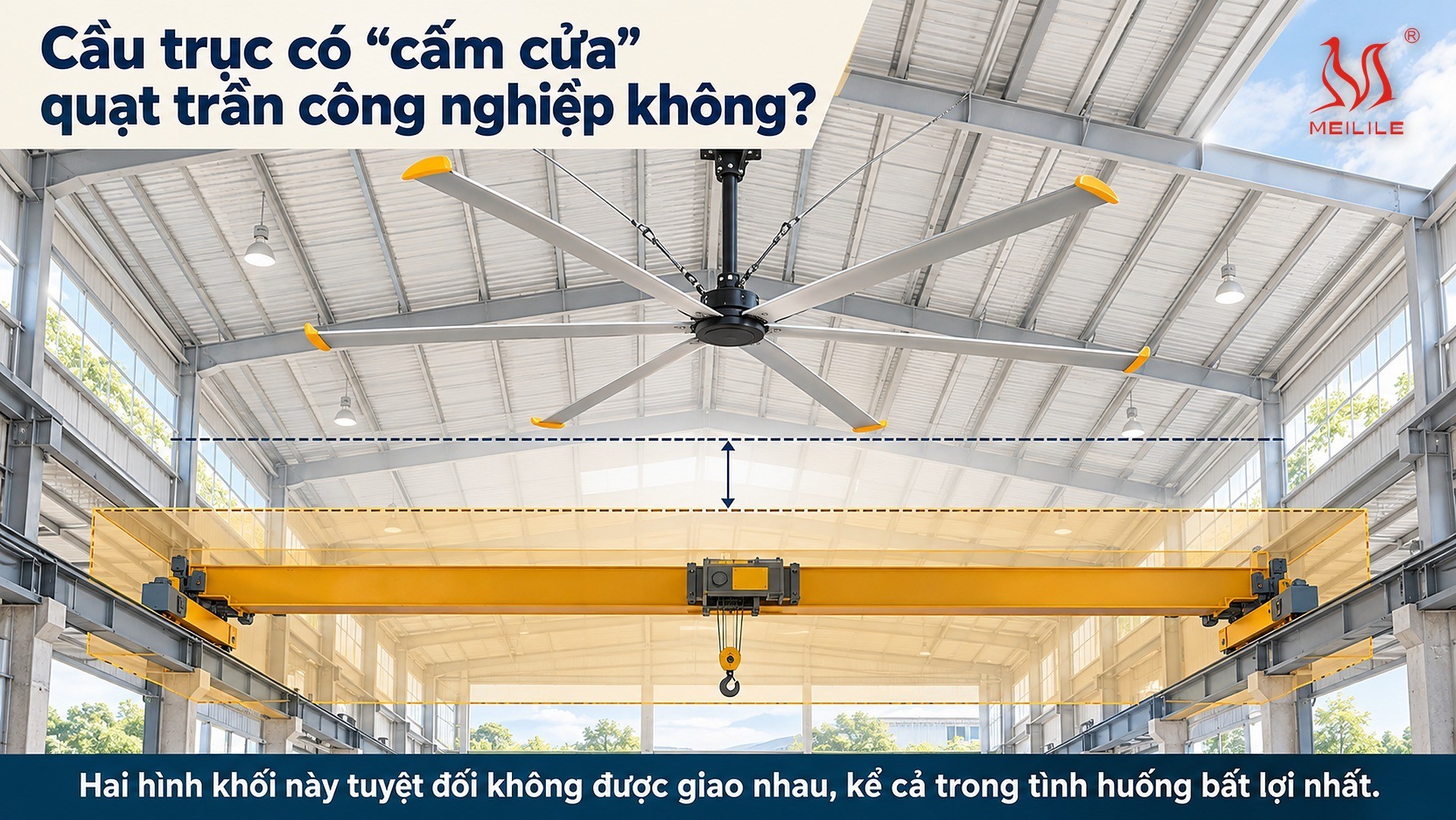

Cầu trục có “cấm cửa” quạt trần công nghiệp không?
Không. Cầu trục chỉ đặt ra một điều kiện mà nhà xưởng bình thường không có: hai thiết bị phải hoạt động ở hai tầng không gian tách biệt tuyệt đối, tại mọi thời điểm. Quạt trần HVLS chiếm một “đĩa” không gian sát mái — đường kính 3,0–7,3 m, quay liên tục. Cầu trục chiếm một “khối hộp” chuyển động bên dưới mái — chạy dọc nhà trên ray, xe con chạy ngang khẩu độ, móc cẩu nâng hạ. Hai hình khối này tuyệt đối không được giao nhau, kể cả trong tình huống bất lợi nhất.
Điểm khác biệt then chốt so với các vật cản quen thuộc: dầm phụ, đường ống gió, đèn cao áp là vật cản tĩnh — né được bằng cách dịch vị trí quạt sang ô bên cạnh. Cầu trục là vật cản động, quét gần hết mặt bằng nhịp mà nó phục vụ, nên gần như không thể “né ngang” bên trong nhịp đó. Chỉ còn hai hướng giải: phân tầng theo chiều đứng (quạt nằm trọn phía trên toàn bộ hành trình cầu trục) hoặc ra khỏi nhịp (lắp ở gian không có cầu trục, hoặc xuống hẳn mặt sàn bằng quạt di động). Toàn bộ phần còn lại của bài chỉ xoay quanh việc tính xem hướng nào khả thi với xưởng của bạn.
Cũng cần nói rõ vì sao đáng bỏ công tính: xưởng có cầu trục thường là xưởng cơ khí, kết cấu thép, gia công kim loại — trần cao, mái tôn hấp nhiệt, nguồn nhiệt cục bộ từ hàn cắt, và người lao động làm việc nặng. Đây chính là nhóm nhà xưởng hưởng lợi nhiều nhất từ quạt HVLS: một chiếc phủ gió cho cả nghìn mét vuông với công suất chỉ ngang một chiếc ấm đun nước. Bỏ qua giải pháp này chỉ vì “sợ vướng cầu trục” là tự bỏ phí một giải pháp đáng giá.

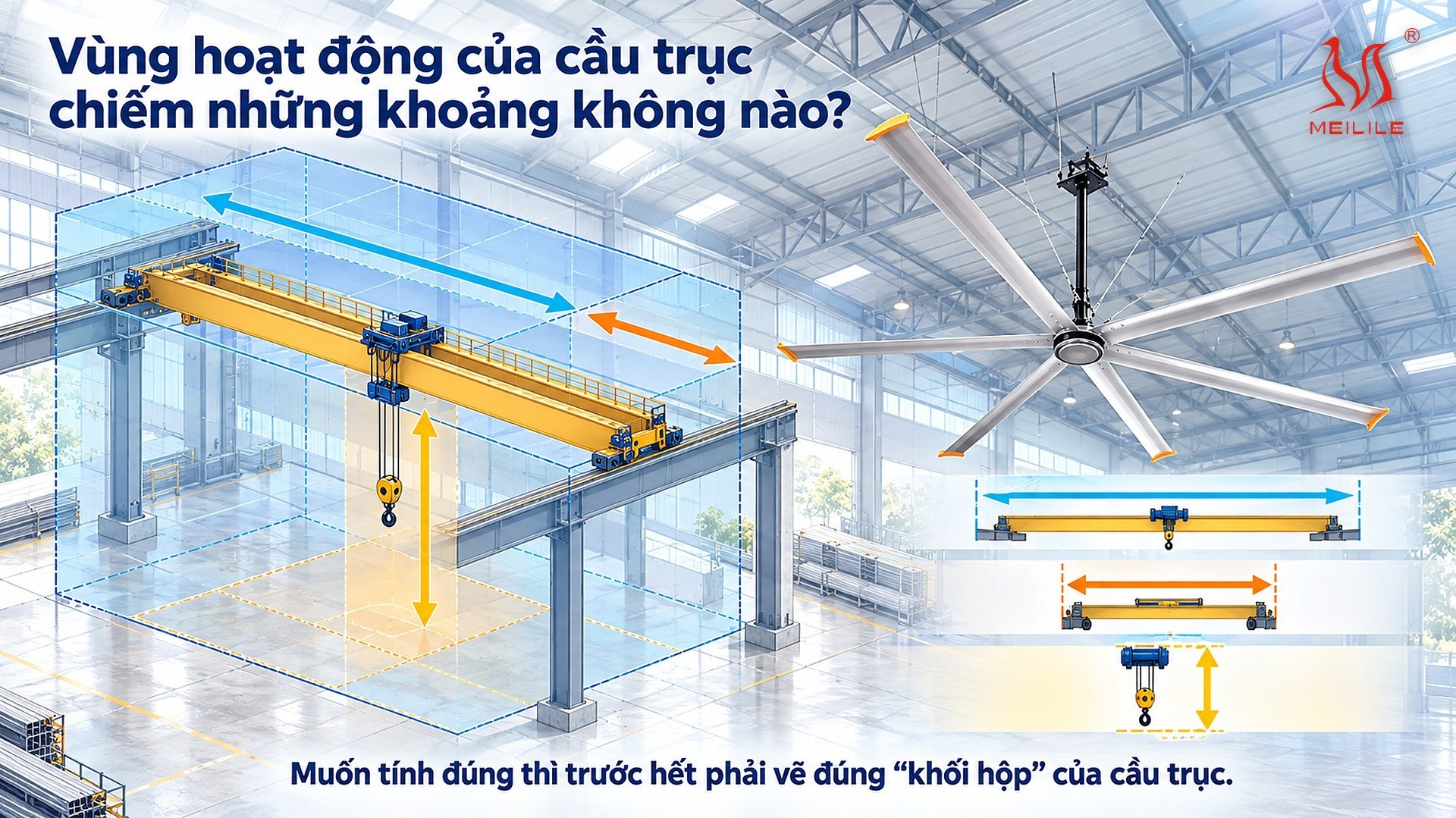

Vùng hoạt động của cầu trục chiếm những khoảng không nào?
Muốn tính đúng thì trước hết phải vẽ đúng “khối hộp” của cầu trục. Nó gồm ba thành phần chuyển động:
- Hành trình dọc nhà: cầu trục chạy trên hai ray đặt trên dầm đỡ ray (dầm cầu chạy) gác lên vai cột, đi được gần hết chiều dài nhà — hai đầu chỉ chừa lại đoạn cữ hành trình và giảm chấn, thường chưa đến 1 m. Nghĩa là theo chiều dọc, gần như không có “khoảng trống cố định” nào.
- Hành trình ngang của xe con / palăng: quét gần hết khẩu độ. Móc cẩu không vào sát cột được khoảng 1–1,5 m mỗi bên (kích thước tiếp cận của xe con), nhưng dải biên hẹp đó không đủ chỗ cho một quạt HVLS đường kính vài mét — đừng trông chờ vào nó.
- Chiều đứng: đây là con số quan trọng nhất — đỉnh cầu trục, tức điểm cao nhất của toàn bộ tổ hợp khi vận hành. Với cầu trục dầm đôi, xe con nằm trên hai dầm chính nên đỉnh là nóc xe con, thường cao hơn mặt dầm 0,5–1 m, chưa kể tủ điện, lan can bảo trì lắp thêm. Với cầu trục dầm đơn dùng palăng treo dưới cánh dầm, đỉnh thường là mặt trên dầm chính. Khi khảo sát phải đo trực tiếp tới bộ phận cao nhất — đo nhầm mặt dầm trong khi xe con nhô cao hơn 0,8 m là hỏng cả phương án.
Một chi tiết giúp bài toán dễ thở hơn: tải cẩu luôn nằm dưới móc, mà móc nằm dưới đỉnh cầu trục — nên trong đại đa số trường hợp, không phải cộng thêm chiều cao hàng hóa vào phép tính. Ngoại lệ duy nhất là các thao tác dựng đứng hàng vượt khổ (lật dựng cột thép, ống dài) khiến một đầu hàng vươn cao hơn dầm — tình huống này thuộc về kỷ luật vận hành, sẽ nói ở phần cuối bài.
Cuối cùng, về pháp lý: cầu trục thuộc nhóm thiết bị nâng có yêu cầu nghiêm ngặt về an toàn lao động, được quản lý theo quy chuẩn QCVN 30:2016/BLĐTBXH (ban hành kèm Thông tư 52/2016/TT-BLĐTBXH). Theo nguyên tắc quản lý an toàn thiết bị nâng, mọi thiết bị lắp thêm trong xưởng — quạt trần bao gồm — phải được bố trí sao cho không can thiệp vào kết cấu, hành trình và việc kiểm định định kỳ của cầu trục. Nguyên tắc này sẽ quyết định vị trí điểm treo ở phần sau.

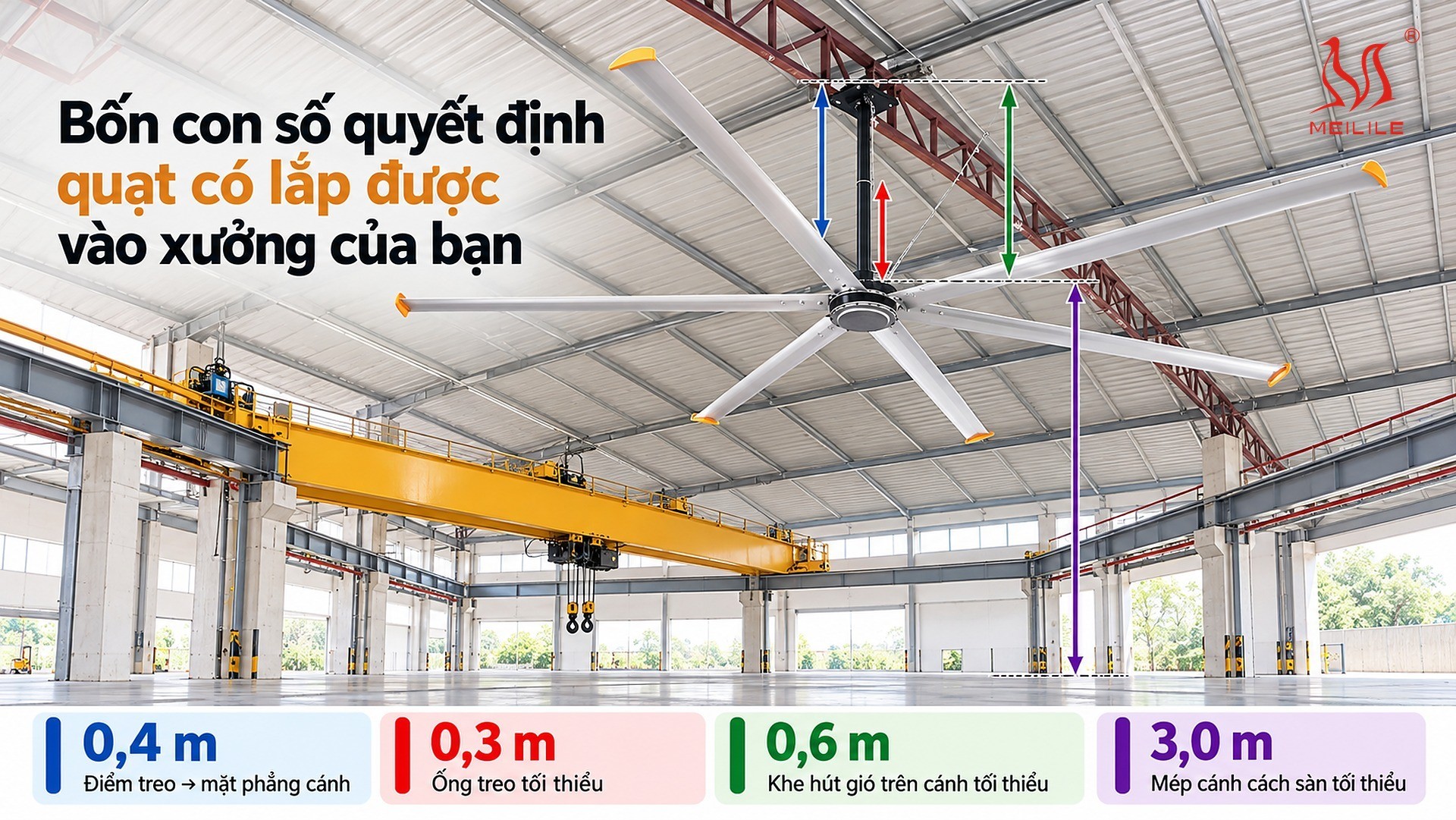

Công thức kiểm tra nhanh: xưởng còn bao nhiêu “khoảng trời” cho quạt?
Phép tính chỉ cần hai số đo và bốn hằng số — tất cả hằng số lấy đúng từ thuật toán an toàn của công cụ chọn quạt trần MEILILE:
- H — chiều cao kết cấu treo: đo từ sàn tới cánh dưới vì kèo (hoặc mặt dưới dầm bê tông) tại vị trí dự kiến kẹp bộ treo. Không phải đỉnh mái, không phải mép mái tôn — đo sai mốc này là lỗi khảo sát phổ biến nhất.
- Hct — đỉnh cầu trục: điểm cao nhất của tổ hợp cầu trục như đã mô tả ở trên.
- 0,4 m: chiều cao cố định của cụm treo từ kết cấu xuống đầu ống treo (bản mã, kẹp dầm, mặt bích).
- 0,3 m: chiều dài ống treo ngắn nhất theo tiêu chuẩn lắp của dòng DF.
- 0,5 m: khe hở tối thiểu giữa mặt cánh và điểm cao nhất của vật cản bên dưới — đúng ngưỡng mà thuật toán chọn quạt đang dùng. Với vật cản chuyển động như cầu trục, kinh nghiệm lắp đặt của chúng tôi khuyến nghị nâng lên 1,0 m để trừ hao rung lắc, dung sai ray và các chi tiết lắp thêm sau này.
Từ đó có hai đường biên kẹp lấy vị trí mặt cánh quạt:
- Biên trên (do kết cấu): mặt cánh cao nhất có thể = H − 0,4 − 0,3 = H − 0,7 m. Khe hở hút gió phía trên cánh yêu cầu tối thiểu 0,6 m — với 0,7 m của cụm treo ngắn nhất, điều kiện này mặc nhiên được thỏa mãn.
- Biên dưới (do cầu trục): mặt cánh thấp nhất được phép = Hct + 0,5 m (mức tối thiểu tuyệt đối) hoặc Hct + 1,0 m (mức khuyến nghị).
Xưởng lắp được quạt phía trên cầu trục khi biên trên nằm cao hơn biên dưới, tức H − Hct ≥ 1,2 m (tối thiểu) và ≥ 1,7 m (khuyến nghị). Bảng dưới tính sẵn năm tình huống hay gặp:
| Kết cấu treo H | Đỉnh cầu trục Hct | Mặt cánh thấp nhất có thể (H − 0,7) | Mặt cánh tối thiểu phải đạt (Hct + 0,5 / + 1,0) | Kết luận |
|---|---|---|---|---|
| 12,0 m | 8,2 m | 11,3 m | 8,7 / 9,2 m | Đạt mức tối thiểu — treo DF-73 ở ~9,0 m (kịch mức treo hiệu quả tối đa); khe hở 0,8 m: đạt mức 0,5 m, chưa đạt khuyến nghị 1,0 m vì muốn đủ 1,0 m mặt cánh phải lên 9,2 m — vượt mức hiệu quả 9,0 m |
| 10,5 m | 8,0 m | 9,8 m | 8,5 / 9,0 m | Đạt — treo DF-73 ở ~9,0 m, đủ dư 1,0 m |
| 9,5 m | 8,0 m | 8,8 m | 8,5 / 9,0 m | Sát giới hạn — đạt mức 0,5 m, chưa đạt khuyến nghị 1,0 m; phải đo thực tế từng vị trí mới chốt được |
| 9,0 m | 8,0 m | 8,3 m | 8,5 / 9,0 m | Không đạt — chuyển sang các lối thoát ở phần sau |
| 8,0 m | 6,5 m | 7,3 m | 7,0 / 7,5 m | Đạt mức tối thiểu — treo DF-65 ở 7,0–7,3 m; muốn dư 1,0 m thì kết cấu phải từ 8,2 m |
Giả định của bảng: H đo tới cánh dưới vì kèo tại vị trí kẹp treo; Hct đã bao gồm xe con và mọi chi tiết lắp trên nóc; các hằng số 0,4 / 0,3 / 0,5 m theo đúng thuật toán công cụ chọn quạt trần MEILILE; mức + 1,0 m là khuyến nghị thực địa của chúng tôi cho vật cản chuyển động, không phải trị số trong quy chuẩn.
Hai lỗi hay gặp khi tự tính: thứ nhất, lấy “chiều cao nhà 12 m” trên bản vẽ kiến trúc (đo tới đỉnh mái) thay vì chiều cao cánh dưới vì kèo — có thể chênh tới 1,5–2,5 m với mái dốc; thứ hai, quên rằng đường kính quạt còn bị khống chế bởi cạnh ngắn của gian xưởng (đường kính nên nhỏ hơn cạnh ngắn ít nhất 1 m) và bởi chiều cao trần tối thiểu của từng cỡ — một chiếc Ø7,3 m cần kết cấu treo từ 6,0 m trở lên ngay cả khi không có cầu trục. Cả hai ràng buộc này công cụ chọn quạt đều tự kiểm tra khi bạn nhập kích thước.
Treo cao 8–9 m, gió dưới sàn còn mạnh không?
Đây là câu hỏi ngược lại mà ít người đặt ra — và nó loại thẳng các cỡ quạt nhỏ khỏi bài toán cầu trục. Quạt HVLS làm mát bằng một cột không khí đẩy thẳng xuống; treo càng cao, cột khí càng loe rộng và càng yếu khi chạm sàn. Vì vậy thuật toán chọn quạt của MEILILE gán cho mỗi đường kính một mức treo hiệu quả tối đa — vượt qua đó, quạt vẫn quay nhưng người đứng dưới sàn không còn cảm nhận được gió đáng kể:
| Model | Đường kính | Kết cấu treo tối thiểu | Mức treo hiệu quả tối đa | Khối lượng | Tải treo thiết kế (×6) |
|---|---|---|---|---|---|
| DF-73 | 7,3 m | 6,0 m | 9,0 m | 110 kg | ≥ 660 kg |
| DF-65 | 6,5 m | 5,5 m | 8,0 m | 95 kg | ≥ 570 kg |
| DF-60 | 6,0 m | 5,0 m | 7,5 m | 95 kg | ≥ 570 kg |
| DF-55A | 5,5 m | 4,6 m | 7,0 m | 90 kg | ≥ 540 kg |
| DF-50 | 5,0 m | 4,2 m | 6,0 m | 70 kg | ≥ 420 kg |
Nguồn: bảng thông số dòng DF cánh nhôm 6 cánh (khối lượng máy) và quy định hệ số an toàn treo của MEILILE. Tải treo thiết kế = khối lượng quạt × 6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành), đã bao gồm tải động khi vận hành. Các cỡ nhỏ hơn (DF-45 về dưới) có mức treo hiệu quả 4,0–5,5 m, hầu như không bao giờ phù hợp để treo phía trên cầu trục.
Xem thêm: Quạt trần 7,3 m phủ mát bao nhiêu m² thực tế? Phân tích.
Xem thêm: Chọn quạt trần nhà xưởng: 7 sai lầm đắt giá.
Ghép bảng này với công thức ở phần trước sẽ thấy một quy luật rất gọn cho xưởng có cầu trục: đỉnh cầu trục phổ biến nằm ở 6,5–8,5 m, cộng khe hở là mặt cánh phải từ 7,0–9,5 m — tức chỉ DF-73 (hiệu quả tới 9,0 m) và DF-65 (tới 8,0 m) còn “với” được xuống sàn. Vì thế phương án cho xưởng cầu trục hầu như luôn là ít quạt, cỡ lớn nhất lắp được — chứ không phải nhiều quạt nhỏ rải đều như nhà xưởng thường. May mắn là điều này lại trùng với logic kinh tế: cùng vùng phủ, ít quạt lớn đồng nghĩa ít điểm treo, ít vị trí phải thi công trên cao ngay phía trên thiết bị nâng.
Về vùng phủ để tính số lượng: một chiếc DF-73 phủ thông gió ~1.260 m² và phủ gió mạnh làm mát người ~755 m² (quy ước Ø6,0 m ≈ 850 m² thông gió, quy đổi theo bình phương đường kính, mức gió mạnh bằng 60%). Cách quy đổi diện tích ra số quạt cho mọi cỡ xưởng đã có bảng tra đầy đủ trong bài nhà xưởng 1.000 m² cần bao nhiêu quạt trần công nghiệp — bài này không nhắc lại.

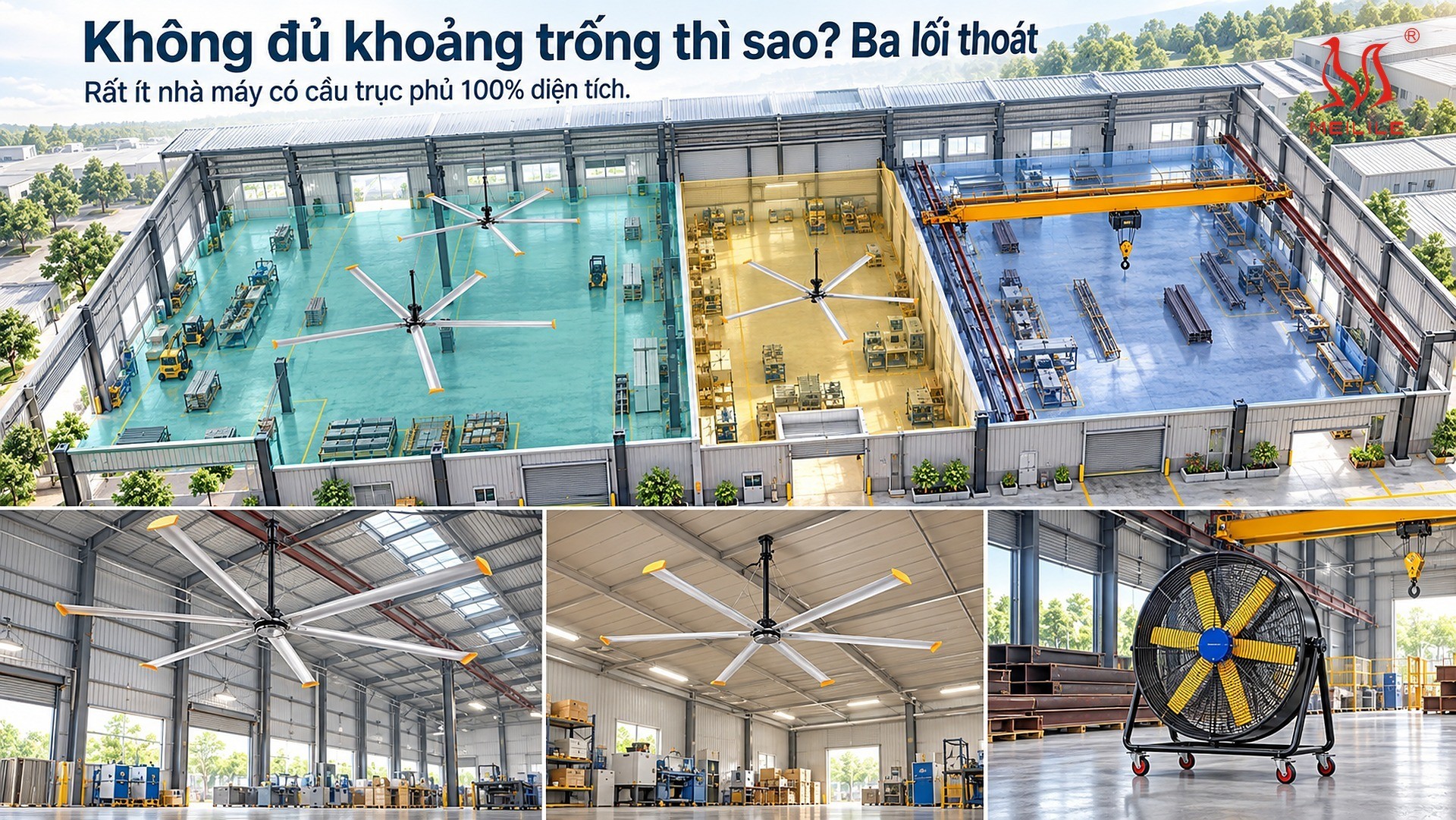

Không đủ khoảng trống thì sao? Ba lối thoát
Khi phép trừ H − Hct cho ra con số dưới 1,2 m, đừng cố “ăn gian” khe hở — 0,5 m là ngưỡng tối thiểu tuyệt đối với vật cản, và cầu trục không phải chỗ để thử vận may. Ba lối thoát dưới đây xếp theo thứ tự ưu tiên của chúng tôi khi tư vấn hiện trường:
① Lắp ở nhịp hoặc khu vực không có cầu trục. Rất ít nhà máy có cầu trục phủ 100% diện tích. Khu lắp ráp — hoàn thiện, khu QC, khu đóng gói, kho thành phẩm, nhịp phụ… thường không có cầu trục, và đó chính là nơi mật độ công nhân cao nhất, cần gió nhất. Ở các khu này quạt được lắp theo quy tắc bình thường: treo thấp xuống vùng hiệu quả, gió mặt sàn mạnh hơn hẳn so với vị trí buộc phải treo cao. Lưu ý trung thực: nếu giữa hai nhịp không có vách ngăn, quạt ở nhịp bên vẫn “lan” được một phần không khí sang nhịp cầu trục — đủ để giảm oi bức, nhưng không thay thế được luồng gió thẳng đứng ngay tại vị trí làm việc.
② Hạ cỡ quạt cho các vùng trần thấp không cầu trục. Nhiều xưởng cơ khí có dạng nhà cao — thấp: nhịp chính cao 9–12 m có cầu trục, nhịp phụ 4–6 m làm gia công nguội, lắp ráp. Nhịp phụ tính riêng theo bảng chiều cao tối thiểu: kết cấu 5,0 m trở lên lắp được DF-60, 4,6 m lắp Ø5,5 m, 4,2 m lắp Ø5,0 m — mặt cánh khi đó nằm ở 3,5–4,3 m, gió mặt sàn rất mạnh. Trần dưới 3,4 m thì không còn giữ được khoảng cách an toàn giữa cánh và sàn (≥2,5 m) cho bất kỳ cỡ HVLS nào — chuyển hẳn sang phương án ③.
③ Quạt di động YF đặt dưới sàn. Đây là lối thoát triệt để cho nhịp cầu trục không còn “khoảng trời”: quạt di động công nghiệp YF (36–72 inch, điện 220 V cắm là chạy) đứng dưới sàn thổi ngang, hoàn toàn không đụng đến không gian của cầu trục ở bất kỳ cao độ nào. Xưởng có cầu trục lại thường có sẵn lợi thế cho phương án này: lối đi rộng cho xe nâng và pallet, nền phẳng, ổ cắm động lực rải đều. Quạt YF nhắm thẳng vào cụm vị trí làm việc (bàn hàn, máy gia công, dây chuyền lắp), và khi layout sản xuất đổi thì đẩy quạt đi theo — thứ mà quạt trần không làm được. Nhược điểm cũng cần nói rõ: phạm vi mỗi chiếc hẹp hơn HVLS nhiều, chiếm chỗ mặt sàn, và thổi ngang nên phải chú ý hướng gió với bụi hàn. Cách chọn cỡ và bố trí có công cụ riêng: công cụ chọn quạt di động YF.
Thực tế các dự án chúng tôi triển khai cho xưởng cầu trục hầu hết là phương án lai: HVLS cỡ lớn ở những nhịp đủ khoảng trời hoặc không cầu trục, YF bù vào các vị trí làm việc nằm trong “vùng khó” — tổng chi phí thấp hơn đáng kể so với cố nhồi HVLS vào mọi nhịp.
Treo quạt vào kết cấu nào — và tuyệt đối tránh kết cấu nào?
Xưởng có cầu trục gần như chắc chắn là nhà khung thép tiền chế, nên phần này nói thẳng theo kết cấu thép. Nguyên tắc chọn điểm treo chỉ có ba dòng, nhưng dòng nào cũng không được bỏ:
- Treo vào kết cấu mái độc lập: vị trí chuẩn là cánh dưới vì kèo hoặc nút khung — dùng kẹp ôm dầm chuyên dụng, không hàn, không khoan phá kết cấu; khi báo giá cần cung cấp quy cách tiết diện (I, H hay hộp) để chọn bộ kẹp đúng. Nếu vị trí quạt rơi giữa hai vì kèo, phải bổ sung khung phụ gác qua hai vì kèo rồi treo quạt vào khung phụ — không treo trực tiếp vào một cây xà gồ đơn lẻ khi chưa kiểm tra và gia cường.
- Tải treo thiết kế tối thiểu bằng 6 lần khối lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành) — hệ số này đã kể tới tải động khi vận hành, thống nhất với quy định thi công của MEILILE. Cụ thể: điểm treo cho DF-73 (110 kg) phải chịu được tối thiểu 660 kg, DF-65 là 570 kg, DF-60 là 570 kg. Với nhà thép tiền chế tính toán tối ưu vật liệu, khoản dự trữ này không phải lúc nào cũng có sẵn — hồ sơ kết cấu phải được kiểm tra trước khi ký phương án, và đây là một bước bắt buộc trong quy trình thi công lắp đặt quạt trần công nghiệp của MEILILE.
- Tuyệt đối không treo vào hệ kết cấu của cầu trục: dầm đỡ ray, vai cột đỡ ray, và bản thân ray. Thứ nhất, các cấu kiện này chịu tải trọng động đổi chiều liên tục — mỗi lần cầu trục chạy, phanh, nâng hạ là một chu kỳ rung; treo quạt lên đó là truyền toàn bộ rung động vào ổ trục và cụm treo của quạt, giảm tuổi thọ cả hai phía. Thứ hai, hệ này phục vụ thiết bị nâng được quản lý an toàn nghiêm ngặt theo QCVN 30:2016/BLĐTBXH và phải kiểm định định kỳ — tự ý gắn thêm tải lên kết cấu của nó là điều không đơn vị kiểm định nào chấp nhận. Cách xử lý đơn giản nhất: coi toàn bộ hệ ray — dầm đỡ ray là “vùng cấm chạm”.
Về an toàn rơi — mối lo chính đáng khi treo một thiết bị quay 110 kg phía trên thiết bị nâng: dòng DF dùng hệ chống rơi 4 cấp độc lập — khung gá treo được thiết kế chịu tải tối thiểu gấp 6 lần trọng lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành), khóa cơ khí giữ cánh, cáp thép an toàn dự phòng nối thẳng cụm motor vào kết cấu, và cảm biến rung cho biến tần tự dừng quạt khi phát hiện bất thường. Cáp an toàn được tính để giữ toàn bộ cụm quạt ngay cả trong kịch bản hỏng đồng thời liên kết chính.
Riêng khâu thi công trong xưởng đang vận hành: ca lắp đặt phía trên hành trình cầu trục phải khóa cầu trục về cuối ray, ngắt nguồn và treo biển tại tủ điều khiển trong suốt ca làm việc (nguyên tắc khóa và treo thẻ — lockout–tagout), khoanh rào khu vực bên dưới và bố trí xe nâng người cho vị trí thi công. Đội lắp của MEILILE thực hiện các bước này như thủ tục mặc định — chi tiết trong trang thi công lắp đặt.
Ba bố cục điển hình cho xưởng có cầu trục
Ba tình huống dưới đây gộp lại phủ được phần lớn xưởng cầu trục ở Việt Nam. Số liệu trong bảng là ví dụ tính sẵn theo đúng công thức của bài — thay số của xưởng bạn vào là ra phương án sơ bộ:
| Bố cục | Thông số giả định | Phương án quạt | Điểm mấu chốt |
|---|---|---|---|
| A. Nhịp đơn có cầu trục chạy suốt | 20 × 60 m (1.200 m²), kết cấu treo 10,5 m, đỉnh cầu trục 8,0 m | 2 × DF-73 treo dọc tim nhịp, mặt cánh ~8,5–9,0 m | H − Hct = 2,5 m — dư chuẩn; 2 quạt cho vùng gió mạnh ~1.510 m², phủ kín; cạnh ngắn 20 m thoải mái cho Ø7,3 m |
| B. Hai nhịp — chỉ một nhịp có cầu trục | 2 nhịp × 20 m, dài 50 m; nhịp A có cầu trục, nhịp B lắp ráp — đóng gói | Nhịp B: quạt treo thấp xuống vùng hiệu quả theo quy tắc thường; nhịp A: chỉ lắp nếu đạt quy tắc 1,2 / 1,7 m, không đạt thì bù bằng YF tại vị trí làm việc | Dồn ngân sách cho nơi đông người nhất; không cố nhồi HVLS vào nhịp cầu trục khi khoảng trời không đủ |
| C. Nhà cao — thấp | Nhịp chính 11 m có cầu trục (đỉnh 8,2 m); nhịp phụ kết cấu 5,0 m không cầu trục | Nhịp chính: DF-73 treo ~9,0 m — khe hở với đỉnh cầu trục 0,8 m, đạt mức tối thiểu 0,5 m, chưa đạt khuyến nghị 1,0 m (cùng cân nhắc như hàng H = 12,0 m ở bảng trên); nhịp phụ: DF-60 treo thường, mặt cánh ~4,3 m | Hai chế độ treo khác hẳn nhau trong cùng một nhà máy — tính riêng từng nhịp, đừng dùng chung một phương án |
Bố cục A đáng nói thêm một câu: khoảng cách tâm giữa hai quạt là 30 m — thưa hơn khoảng cách bố trí lý tưởng (khoảng 2,5 lần đường kính, tức ~18 m với Ø7,3 m), nhưng vùng gió mạnh mỗi quạt ~755 m² vẫn phủ kín 1.200 m² của nhịp. Nếu xưởng của bạn dài trên 80 m, thêm chiếc thứ ba ở giữa thay vì cố kéo giãn hai chiếc. Còn nếu bạn đang cân nhắc giữa lắp quạt và lắp điều hòa cho không gian cỡ này, bài quạt trần công nghiệp hay điều hòa cho xưởng 2.000 m² so sánh chi phí đầu tư và vận hành của hai hướng.

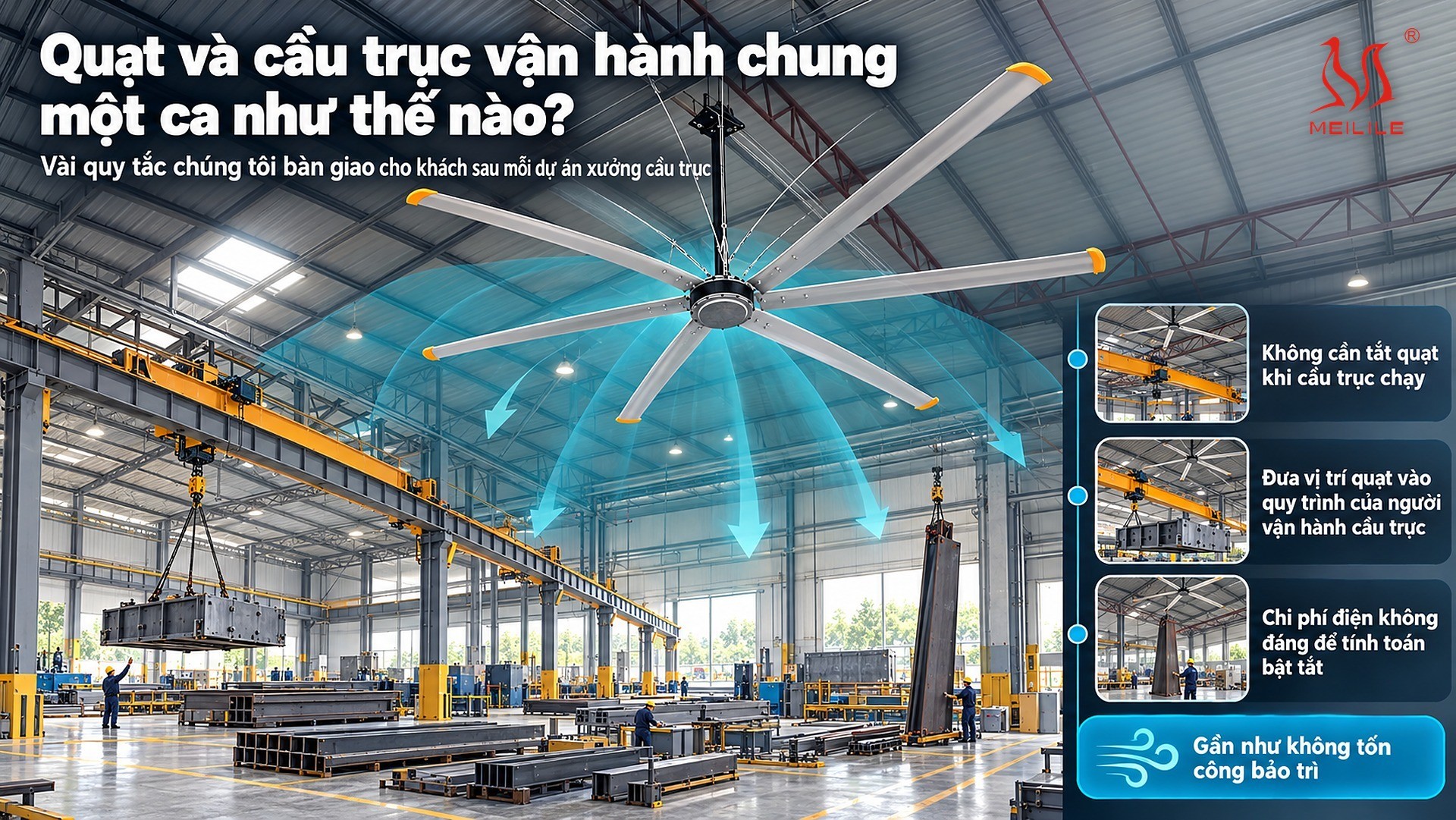

Quạt và cầu trục vận hành chung một ca như thế nào?
Phương án đúng thì vận hành rất nhàm chán — và nhàm chán chính là mục tiêu. Vài quy tắc chúng tôi bàn giao cho khách sau mỗi dự án xưởng cầu trục:
- Không cần tắt quạt khi cầu trục chạy. Khe hở thẳng đứng đã được thiết kế cho tình huống bất lợi nhất, hai thiết bị ở hai tầng không gian riêng. Ngoại lệ duy nhất từ kinh nghiệm hiện trường: khi cẩu tấm vật liệu nhẹ có diện tích lớn (tôn tấm, ván mỏng, bao bì rỗng) ngay bên dưới một quạt đang chạy, nên giảm tốc hoặc tạm dừng chiếc quạt đó — luồng khí đẩy xuống có thể làm tải nhẹ xoay, lắc, khó điều khiển.
- Đưa vị trí quạt vào quy trình của người vận hành cầu trục: đánh dấu hình chiếu các quạt trên sơ đồ mặt bằng treo ở cabin hoặc tay điều khiển; các thao tác dựng đứng hàng dài, hàng vượt khổ phải thực hiện ngoài hình chiếu của quạt. Đây là ràng buộc kỷ luật vận hành, không phải ràng buộc kỹ thuật — nhưng gần như không tốn chi phí mà vẫn hiệu quả.
- Chi phí điện không đáng để tính toán bật tắt: một chiếc DF-73 công suất 1,6 kW chạy trọn ca 10 giờ tiêu thụ 16 kWh — khoảng 32.000 đồng theo giá điện sản xuất giờ bình thường 1.987 đ/kWh (chưa VAT). Động cơ PMSM biến tần hiệu suất đỉnh ~92% (đã kiểm định STIEE), tiết kiệm đến 40% điện so với quạt HVLS dùng động cơ cảm ứng cùng cỡ — cứ để quạt chạy cả ca.
- Gần như không tốn công bảo trì: PMSM truyền động trực tiếp, không hộp số, không dây curoa — không có lịch thay dầu định kỳ trên cao, điều đặc biệt đáng giá khi quạt nằm phía trên hành trình cầu trục và mỗi lần tiếp cận đều phải dừng thiết bị nâng. MEILILE bảo hành trọn đời cả động cơ PMSM lẫn biến tần / bộ điều khiển (lỗi vật liệu và lỗi sản xuất; không áp dụng cho hư hỏng do lắp đặt sai, đấu điện sai, sử dụng sai hoặc thiên tai) — với thiết bị treo ở độ cao 9 m phía trên cầu trục, cam kết đó đồng nghĩa hai cụm đắt tiền nhất của quạt đã có MEILILE chịu trách nhiệm trọn vòng đời, bạn không phải bận tâm chi phí sửa chữa về sau.

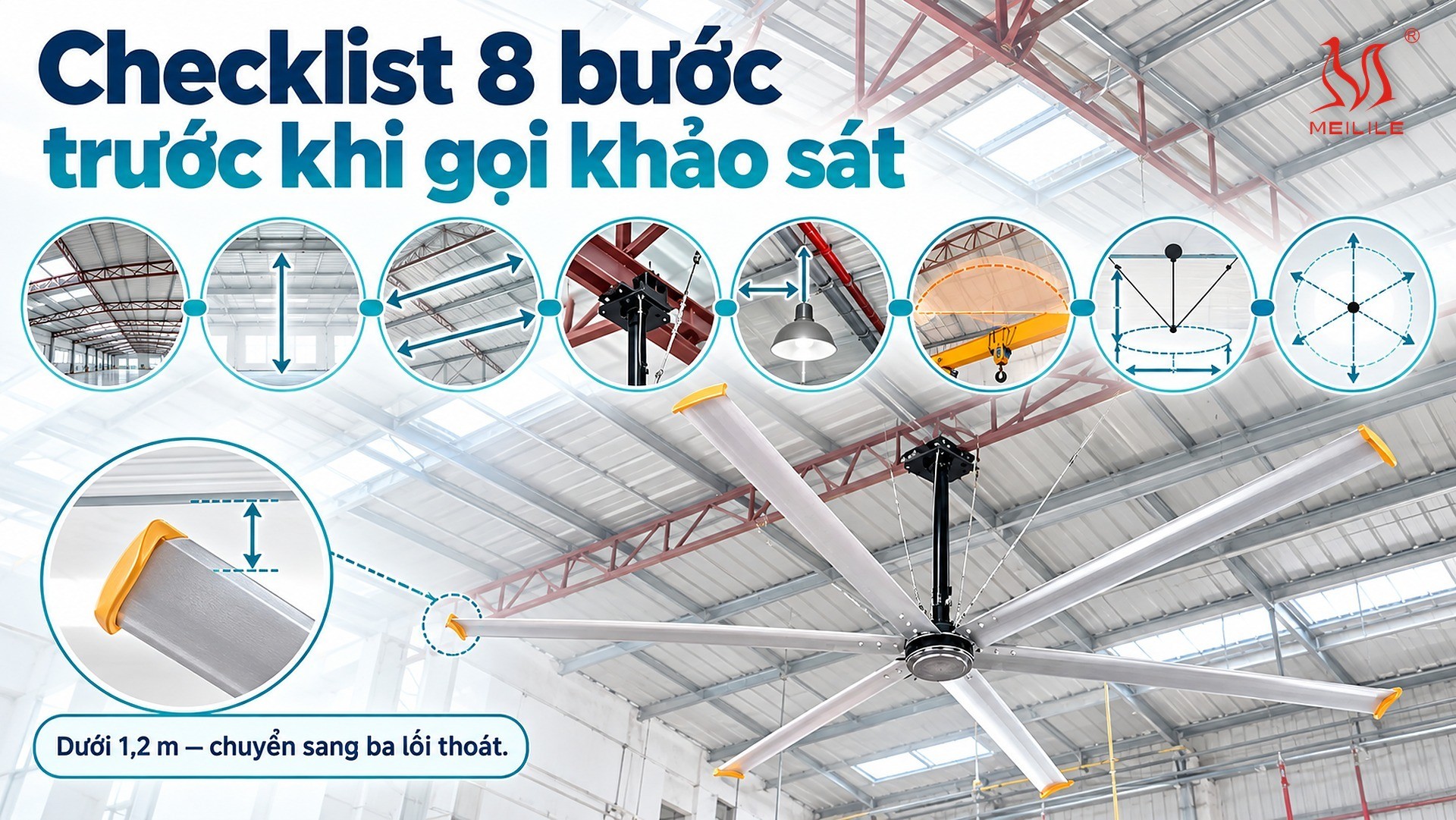

Checklist 8 bước trước khi gọi khảo sát
Làm xong tám bước này, buổi khảo sát của bạn sẽ đi thẳng vào chốt phương án thay vì đo lại từ đầu:
- Đo H — từ sàn tới cánh dưới vì kèo tại các vị trí dự kiến treo quạt (không lấy chiều cao đỉnh mái trên bản vẽ).
- Đo Hct — tới bộ phận cao nhất của cầu trục: nóc xe con, tủ điện, lan can — cho xe con chạy tới vị trí gần điểm đo nhất để nhìn rõ.
- Tính H − Hct: từ 1,7 m trở lên — làm tiếp; 1,2–1,7 m — vẫn khả thi nhưng cần đo kiểm từng vị trí; dưới 1,2 m — chuyển sang ba lối thoát.
- Đối chiếu cỡ quạt: kết cấu treo tối thiểu theo từng model (bảng ở trên) và đường kính nhỏ hơn cạnh ngắn của gian ít nhất 1 m.
- Kiểm tra mức treo hiệu quả tối đa của cỡ đã chọn — mặt cánh dự kiến không được vượt quá (DF-73: 9,0 m; DF-65: 8,0 m).
- Xác định điểm treo trên vì kèo / nút khung, chuẩn bị quy cách tiết diện thép và hồ sơ kết cấu để kiểm tra tải ×6 (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành) — tuyệt đối không dùng dầm đỡ ray cầu trục.
- Rà các vật cản cùng cao độ với quạt: đèn cao áp, ống gió, đường ống và đầu phun sprinkler — khoảng cách với hệ chữa cháy có quy tắc riêng, xem bài quạt trần công nghiệp và hệ thống PCCC.
- Lên kế hoạch ca lắp: khung giờ khóa cầu trục về cuối ray, khu vực rào chắn, lối vào cho xe nâng người — phối hợp trước với đội thi công để không phải dừng sản xuất cả ngày.
Câu hỏi thường gặp về quạt trần công nghiệp cho xưởng có cầu trục
Nhà xưởng có cầu trục có lắp được quạt trần công nghiệp không?
Được, với điều kiện còn đủ khoảng trống thẳng đứng: điểm thấp nhất của cánh quạt phải cao hơn điểm cao nhất của cầu trục ít nhất 0,5 m (MEILILE khuyến nghị 1,0 m cho thiết bị chuyển động), trong khi mặt cánh chỉ hạ thấp được tối đa đến chiều cao kết cấu treo trừ 0,7 m (0,4 m cụm treo cộng ống treo ngắn nhất 0,3 m). Quy tắc gộp: kết cấu treo phải cao hơn đỉnh cầu trục ít nhất 1,2 m mới lắp được, từ 1,7 m trở lên phương án mới thật sự thoải mái. Không đạt thì lắp ở nhịp không có cầu trục hoặc dùng quạt di động YF.
Cầu trục đang chạy thì có phải tắt quạt trần công nghiệp không?
Không cần, nếu phương án đã được thiết kế đúng: cánh quạt nằm cao hơn đỉnh cầu trục tối thiểu 0,5–1,0 m thì hai thiết bị hoạt động ở hai tầng không gian tách biệt, cầu trục chạy suốt ca cũng không chạm vào vùng quay của quạt. Kinh nghiệm hiện trường của chúng tôi chỉ có một ngoại lệ: khi cẩu các tấm vật liệu nhẹ, diện tích lớn (tấm tôn, tấm ván, bao bì rỗng) ngay bên dưới quạt, nên giảm tốc hoặc tạm dừng chiếc quạt đó để tải không bị luồng gió làm xoay, lắc.
Cánh quạt trần phải cách đỉnh cầu trục tối thiểu bao nhiêu mét?
Công cụ chọn quạt trần của MEILILE dùng mức tối thiểu 0,5 m giữa mặt cánh và điểm cao nhất của vật cản bên dưới. Với vật cản đứng yên như dầm phụ, đường ống thì 0,5 m là đủ; với cầu trục — một thiết bị chuyển động, có rung lắc và dung sai ray — chúng tôi khuyến nghị nâng lên tối thiểu 1,0 m khi chốt phương án. Lưu ý: điểm cao nhất của cầu trục dầm đôi thường là nóc xe con nằm trên dầm, không phải mặt trên dầm chính.
Có được treo quạt trần công nghiệp vào dầm đỡ ray cầu trục không?
Không. Dầm đỡ ray cầu trục chịu tải trọng động thay đổi liên tục và rung theo mỗi lần cầu trục di chuyển, phanh, nâng hạ — treo quạt lên đó vừa truyền rung ngược vào quạt làm giảm tuổi thọ thiết bị, vừa can thiệp vào kết cấu phục vụ thiết bị nâng vốn được quản lý an toàn nghiêm ngặt theo QCVN 30:2016/BLĐTBXH. Điểm treo quạt phải nằm trên kết cấu mái độc lập: cánh dưới vì kèo hoặc nút khung đã được kiểm tra, với tải treo thiết kế tối thiểu bằng 6 lần khối lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành).
Kết cấu treo cao 9 m, đỉnh cầu trục 8 m — có lắp quạt trần được không?
Không lắp được ngay phía trên cầu trục: mặt cánh chỉ hạ thấp tối đa đến 9 − 0,7 = 8,3 m, trong khi mức tối thiểu phải đạt là 8 + 0,5 = 8,5 m. Ba lối thoát theo thứ tự ưu tiên: lắp quạt ở nhịp hoặc gian không có cầu trục; dùng quạt cỡ nhỏ hơn cho các khu vực phụ trần thấp; hoặc chuyển sang quạt di động YF đặt dưới sàn — lối đi trong xưởng có cầu trục thường đủ rộng để bố trí và di chuyển quạt theo layout sản xuất.
Quạt treo cao 8–9 m thì gió dưới sàn còn đủ mạnh không?
Còn, nhưng chỉ với cỡ lớn. Mỗi đường kính có một mức treo hiệu quả tối đa: Ø7,3 m là 9,0 m; Ø6,5 m là 8,0 m; Ø6,0 m là 7,5 m; Ø5,0 m chỉ 6,0 m. Xưởng có cầu trục thường buộc cánh quạt nằm từ 8 m trở lên, nên trên thực tế chỉ DF-73 và DF-65 giữ được gió mặt sàn tốt — đó là lý do phương án cho xưởng cầu trục hầu như luôn là ít quạt, cỡ lớn nhất lắp được.
Cầu trục dầm đơn và dầm đôi khác gì khi bố trí quạt trần?
Khác ở vị trí điểm cao nhất — con số quyết định cả phương án. Cầu trục dầm đơn thường dùng palăng treo dưới cánh dầm, nên điểm cao nhất là mặt trên dầm chính. Cầu trục dầm đôi có xe con chạy phía trên hai dầm, điểm cao nhất là nóc xe con — thường cao hơn mặt dầm 0,5–1 m tùy tải trọng, chưa kể tủ điện hay lan can lắp thêm. Đo sai điểm này là sai cả phương án, vì vậy khi khảo sát phải đo trực tiếp tới bộ phận cao nhất của cầu trục.
