Quạt làm mát xưởng cơ khí & luyện kim — đẩy nhiệt, mát thợ đứng máy

Xưởng cơ khí trần 9–12 m: treo quạt cao bao nhiêu thì gió còn xuống tới sàn?

Nhà xưởng cơ khí và luyện kim nằm trong nhóm nhịp cao của công nghiệp Việt Nam — kết cấu treo thường 9–12 m, khu lò nung và khu cẩu phôi còn cao hơn. Bài toán ở đây ngược hẳn với xưởng trần thấp: trần thấp thì chiều cao trần quyết định đường kính cánh lắp được, còn ở nhịp cao thứ khống chế lại là mức treo hiệu quả tối đa của chính cỡ quạt đó.

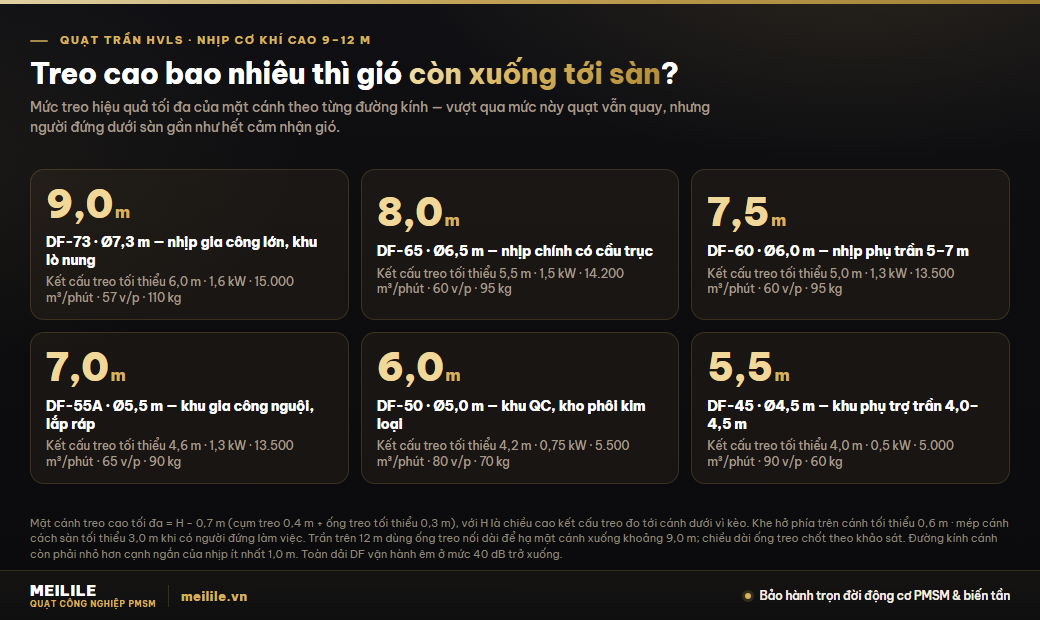

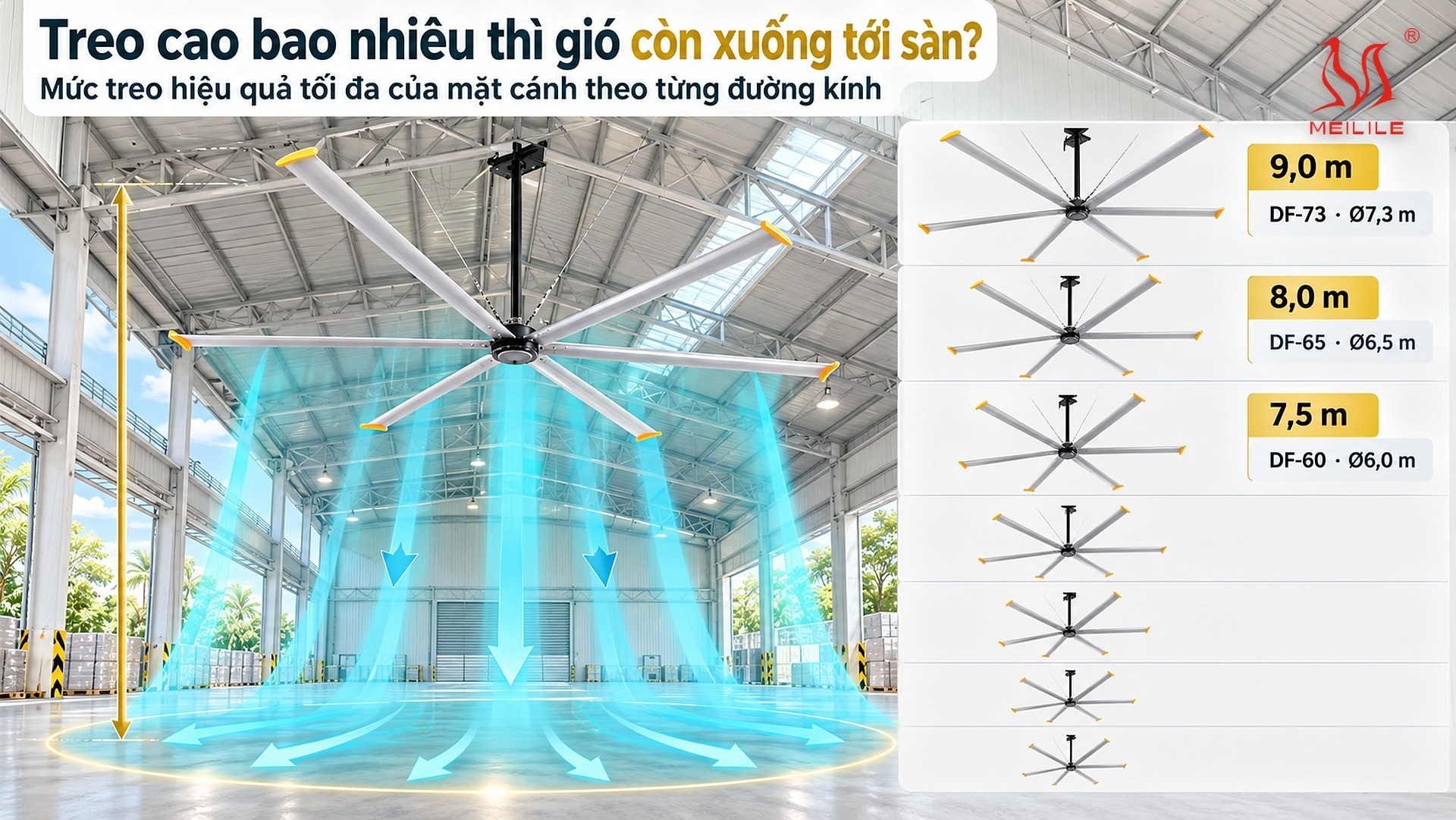

Quạt trần HVLS làm mát bằng một cột không khí đẩy thẳng xuống nền. Treo càng cao, cột khí loe càng rộng và càng yếu khi chạm sàn. Vì vậy thuật toán chọn quạt gán cho mỗi đường kính một ngưỡng treo: DF-73 (Ø7,3 m) tối đa 9,0 m; DF-65 (Ø6,5 m) 8,0 m; DF-60 (Ø6,0 m) 7,5 m; DF-55A/55B (Ø5,5 m) 7,0 m; DF-50 6,0 m; DF-45 5,5 m; DF-40 5,0 m. Vượt ngưỡng, quạt vẫn quay đủ vòng và vẫn tiêu thụ đủ số điện, nhưng thợ đứng máy dưới sàn gần như không còn cảm nhận được gió.

Ba ràng buộc hình học đi kèm, tất cả đo từ kết cấu treo H — tức cánh dưới vì kèo, không phải đỉnh mái (đo nhầm mốc này là lỗi khảo sát thường gặp ở nhà mái dốc, chênh tới 1,5–2,5 m):

• Mặt cánh cao nhất chỉ đạt tới H − 0,7 m — cụm treo chiếm cố định 0,4 m, ống treo ngắn nhất 0,3 m. Nhịp kết cấu 9,7 m mới đưa được mặt cánh lên 9,0 m.
• Trần trên 12 m thì không lắp sát mái. Cách làm đúng là dùng ống treo nối dài hạ mặt cánh xuống khoảng 9,0 m; chiều dài ống treo chốt theo khảo sát và được ghi rõ trong báo giá.
• Khe hở phía trên cánh tối thiểu 0,6 m để quạt lấy được gió vào, và mép cánh cách sàn tối thiểu 3,0 m với khu có người đứng làm việc (ngưỡng tuyệt đối 2,5 m). Ngoài ra đường kính cánh phải nhỏ hơn cạnh ngắn của nhịp ít nhất 1,0 m.

Ghép ba ràng buộc lại, nhịp cơ khí 9–12 m gần như luôn dẫn tới cấu hình ít quạt cỡ lớn: khi mặt cánh buộc phải nằm ở 8–9 m thì quạt trần công nghiệp 7 m (DF-73) và DF-65 là hai cỡ còn giữ được gió mặt sàn, các cỡ nhỏ hơn để dành cho nhịp phụ trần thấp.

Trạm hàn và khu bên lò: đặt quạt YF cách bao xa thì gió vẫn còn mát?

Bảng đề xuất model phía trên ghi tầm gió 35–50 m cho YF-1500 và YF-1800. Đó là tầm gió tối đa — khoảng cách luồng khí còn đi tới, không phải khoảng cách người thợ còn thấy mát. Kê quạt theo con số tối đa là lý do nhiều xưởng mua đúng model mà vẫn kêu gió yếu.

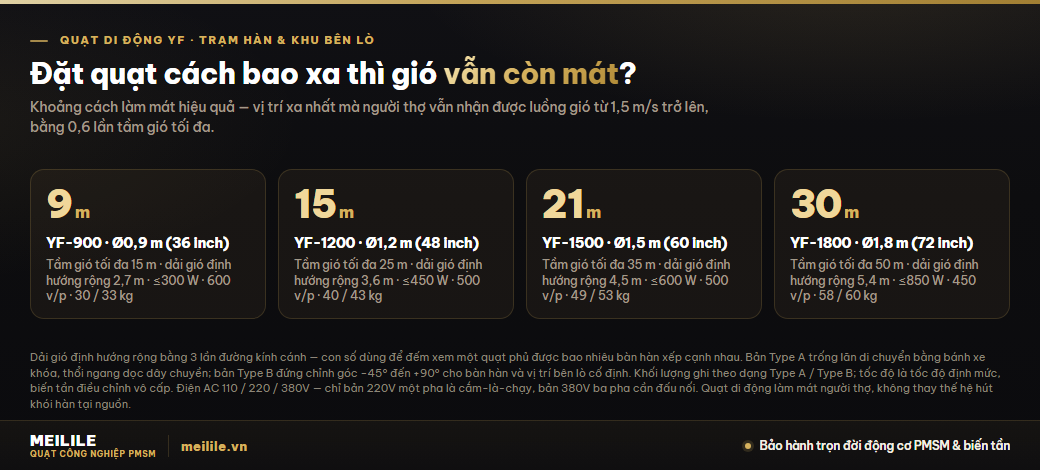

Công cụ chọn quạt di động dùng đúng một hệ số cho việc này: khoảng cách làm mát hiệu quả bằng 0,6 lần tầm gió tối đa — vị trí xa nhất còn giữ được luồng gió từ 1,5 m/s trở lên. Quy ra từng model: YF-900 15 m còn 9 m; YF-1200 25 m còn 15 m; YF-1500 35 m còn 21 m; YF-1800 50 m còn 30 m. Đó mới là bán kính đặt máy khi bố trí trạm hàn.

Con số thứ hai quyết định số lượng quạt là bề rộng vùng gió: khi thổi định hướng, dải gió hiệu quả rộng bằng 3 lần đường kính cánh — 2,7 m với YF-900, 3,6 m với YF-1200, 4,5 m với YF-1500 và 5,4 m với YF-1800. Một chiếc YF-1800 đặt đầu dãy phủ một dải rộng 5,4 m kéo dài 30 m, tức trọn một hàng bàn hàn xếp dọc, thay vì phải kê một quạt cho mỗi bàn.

Xem thêm: Quạt trần công nghiệp: 7 sai lầm khi chọn cho nhà xưởng.

Ba chi tiết hiện trường quyết định đặt bao nhiêu máy và bản nào:

• Khối lượng 30 / 40 / 49 / 58 kg (Type A) và 33 / 43 / 53 / 60 kg (Type B). Nếu vị trí hàn đổi theo ca, YF-900 và YF-1200 một người đẩy được; YF-1500 và YF-1800 nên chốt vị trí cho cả ca rồi mới di chuyển.
• Nguồn điện phải chốt trước khi đặt hàng. YF có AC 110 / 220 / 380V, nhưng chỉ bản 220V một pha là cắm-là-chạy; bản 380V ba pha cần đấu nối. Xưởng cơ khí thường sẵn ổ 380V nên đây là câu hỏi phải hỏi ngay từ khâu báo giá.
• Kiểu máy theo vị trí làm việc. Type A trống lăn thổi ngang, hợp với dây chuyền và lối đi; Type B đứng chỉnh góc −45° đến +90°, hợp với bàn hàn cố định và vị trí bên lò cần hướng gió chếch xuống thân người — khác biệt giữa hai bản có bài riêng: trống lăn hay đứng chỉnh góc.

Tốc độ định mức 600 v/p (YF-900) đến 450 v/p (YF-1800), điều chỉnh vô cấp bằng biến tần, cho phép hạ gió ở những công đoạn kỵ luồng khí mạnh — hàn TIG hay hàn MIG cần khí bảo vệ ổn định tại mỏ hàn — rồi tăng lại khi chuyển sang mài và nắn phôi. Nhập kích thước khu vực vào công cụ chọn quạt di động YF để ra số máy và sơ đồ đặt.

Chạy 2–3 ca: kW thật của từng model gặp ba khung giá điện

Xưởng cơ khí ít khi chạy một ca. Khi máy chạy 2–3 ca, tiền điện của hệ quạt không còn tính đơn giản bằng số giờ nhân đơn giá, vì mỗi ca rơi vào một khung giá khác nhau. Đơn giá theo Quyết định 1279/QĐ-BCT, khung giờ theo Quyết định 963/QĐ-BCT áp dụng từ 22/4/2026, giá sản xuất cấp điện áp dưới 6 kV, chưa gồm VAT:

Đọc ngang bảng ra ngay hai tỷ lệ đáng nhớ: một kWh dùng trong khung ca 2 đắt gấp khoảng 1,83 lần khung ca ngày, còn một kWh dùng trong khung ca đêm chỉ bằng khoảng 0,65 lần. Hệ quả cho hệ quạt: phần điện tiết kiệm được của xưởng chạy đủ ba ca không đồng giá — có một phần được quy đổi theo mức 3.640 đồng/kWh, nên cùng một tỷ lệ tiết kiệm sẽ ra số tiền lớn hơn ở xưởng nhiều ca so với xưởng một ca.

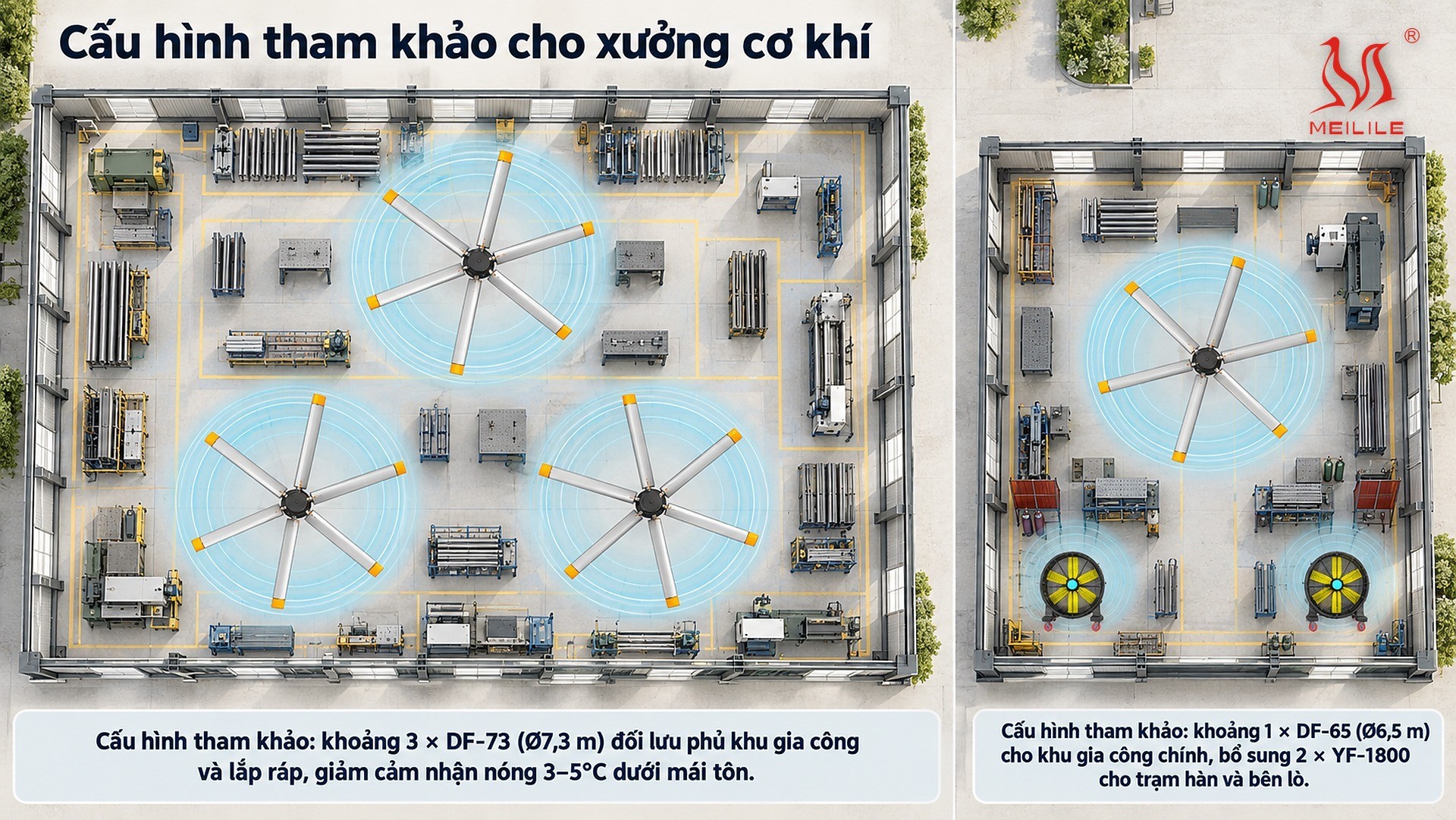

Muốn ra tiền thật thì đổi cấu hình sang kW rồi nhân với số giờ nằm trong từng khung. Hai cấu hình tham khảo ở phần trên quy ra công suất đặt như sau: 3 × DF-73 khoảng 4,5–4,8 kW; 1 × DF-65 cộng 2 × YF-1800 khoảng 1,5 + 1,7 = 3,2 kW; riêng cụm trạm hàn 2–3 × YF-1500 chỉ 1,2–1,8 kW. Một mốc để đối chiếu nhanh: DF-73 chạy trọn ca 10 giờ tiêu thụ 15–16 kWh, tương đương khoảng 30.000–32.000 đồng theo giá giờ bình thường.

Hai điểm hay bị tính sai. Thứ nhất, biến tần chạy vô cấp nên phần lớn thời gian quạt không chạy hết công suất định mức — con số kW ở trên là trần chứ không phải mức tiêu thụ trung bình. Thứ hai, đơn giá trên chưa gồm VAT và không áp cho khách hàng dùng điện cấp điện áp cao hơn. Cách bóc tách đầy đủ theo model và theo tháng nằm ở bài ba khung giá điện sản xuất; nếu đang cân nhắc giữa quạt, điều hòa và các hướng khác thì xem so sánh các giải pháp làm mát nhà xưởng.

Bụi mài kim loại và sương dầu gia công: lịch bảo dưỡng phải rút ngắn bao nhiêu?

Lịch bảo dưỡng tiêu chuẩn của quạt trần HVLS có ba mốc. Hằng tháng: nhìn và nghe khi quạt chạy đủ dải tốc độ, đọc mã lỗi lưu trên biến tần — 10–15 phút mỗi quạt, đội bảo trì nhà máy tự làm, không cần lên cao. Mỗi 6 tháng: vệ sinh cánh tại chỗ, kiểm tra bằng mắt hệ treo và cáp an toàn, vệ sinh khe tản nhiệt tủ biến tần, siết lại các liên kết tiếp cận được — 1–2 giờ mỗi quạt. Mỗi 12 tháng: kiểm tra toàn diện 2–3 giờ mỗi quạt, gồm lực siết toàn bộ bu-lông theo bảng, cáp an toàn và chốt khóa cơ khí, cân bằng cánh, đo điện trở cách điện động cơ, thông số biến tần, đo rung động và độ ồn so với giá trị nền — do kỹ thuật viên có chứng chỉ làm việc trên cao thực hiện.

Xưởng cơ khí phải rút ngắn mốc 6 tháng, vì trúng cùng lúc hai điều kiện trong hướng dẫn bảo dưỡng. Thứ nhất, sương dầu cắt gọt từ máy CNC cộng bụi mài kim loại xếp xưởng này vào nhóm môi trường nhiều bụi và dầu mỡ, nhóm được khuyến nghị rút chu kỳ 6 tháng xuống còn 3–4 tháng. Thứ hai, nếu quạt chạy gần như 24/24 thì chu kỳ tính theo giờ chạy, tương đương rút ngắn thêm khoảng một nửa. Mốc kiểm tra toàn diện 12 tháng thì giữ nguyên trong cả hai trường hợp.

Lý do không nằm ở thẩm mỹ. Một bộ cánh nhôm đường kính 5–7 m là tấm lọc bụi bất đắc dĩ của cả xưởng, và bụi không bao giờ bám đều: mặt đón gió và mặt trên dày hơn hẳn. Bụi bám lệch giữa hai mặt cánh làm cụm cánh mất cân bằng, lệch tâm sinh rung, rung làm bu-lông tự nới, nới lại làm rung mạnh thêm — vòng lặp tự khuếch đại này chỉ bị cắt bằng việc kiểm tra lực siết và vệ sinh đúng hạn. Chi tiết từng hạng mục nằm ở trang lịch bảo trì bảo dưỡng quạt trần công nghiệp.

Đổi lại, phần khối lượng công việc bảo trì của HVLS PMSM nhẹ hơn hẳn thiết bị truyền động gián tiếp: động cơ truyền động trực tiếp nên không có hộp số, không dây đai, không dầu bôi trơn, không chổi than — tức không có hạng mục thay dầu hay canh đai định kỳ trên cao. Điều này đặc biệt có giá trị khi quạt nằm phía trên hành trình cầu trục, vì mỗi lần tiếp cận đều phải dừng cầu trục và dừng luôn khu sản xuất bên dưới. Động cơ PMSM và biến tần đều được bảo hành trọn đời.

Nhịp có cầu trục và nhịp không có cầu trục: tính riêng từng nhịp

Câu hỏi đầu tiên của phần lớn xưởng cơ khí là nhịp có cầu trục thì còn lắp được quạt trần hay không. Trả lời ngắn: tính riêng từng nhịp, đừng tính cả nhà xưởng như một khối — rất ít nhà máy có cầu trục phủ toàn bộ diện tích, và khu lắp ráp, khu QC, khu đóng gói thường không có cầu trục nhưng lại là nơi tập trung đông công nhân.

Phép kiểm tra nhanh chỉ cần hai số đo: H là chiều cao kết cấu treo (đo tới cánh dưới vì kèo), H_ct là điểm cao nhất của tổ hợp cầu trục. Hiệu H − H_ct từ 1,2 m trở lên là lắp được, từ 1,7 m trở lên là rộng rãi. Mặt cánh khi đó bị kẹp giữa hai mốc: cao nhất là H − 0,7 m, thấp nhất là H_ct + 0,5 m (ngưỡng tuyệt đối) hoặc + 1,0 m (khuyến nghị, chừa dự phòng cho tải động). Ghép với mức treo hiệu quả ở phần đầu trang, nhịp cầu trục gần như luôn rơi vào nhóm cỡ lớn đầu dải DF; các nhịp phụ tính riêng — kết cấu 5,0 m lắp quạt trần công nghiệp 6 m (DF-60), 4,6 m lắp Ø5,5 m, 4,2 m lắp Ø5,0 m.

• Vùng cấm chạm khi chọn điểm treo: dầm đỡ ray, vai cột đỡ ray và bản thân ray không bao giờ được dùng làm điểm treo — chúng chịu tải động đổi chiều mỗi lần cầu trục chạy, phanh, nâng hạ, và thuộc kết cấu thiết bị nâng phải kiểm định định kỳ theo QCVN 30:2016/BLĐTBXH. Điểm treo phải nằm trên kết cấu mái độc lập: cánh dưới vì kèo hoặc nút khung; nếu vị trí rơi vào giữa hai vì kèo thì bổ sung khung phụ thép gác qua hai vì kèo, không treo trực tiếp vào một cây xà gồ đơn lẻ.
• Tải treo thiết kế tối thiểu bằng 6 lần khối lượng quạt (hệ số an toàn 6, cao hơn mức tối thiểu ≥5 của ngành, đã kể tải động). Dòng DF nặng 35 – 110 kg nên điểm treo phải chịu được 210–660 kg. Kết cấu thép dùng kẹp ôm dầm, không hàn không khoan phá — khi báo giá cần quy cách tiết diện dầm (I, H hay hộp); kết cấu bê tông dùng giá bắt nở đã kiểm định, quy cách chốt sau khảo sát.
• Thi công trong xưởng đang vận hành: khóa cầu trục về cuối ray, ngắt nguồn và treo biển tại tủ điều khiển suốt ca làm việc, khoanh rào khu vực bên dưới, bố trí xe nâng người. Toàn bộ các bước này nằm trong quy trình thi công lắp đặt quạt trần công nghiệp. Xưởng đi thuê hoặc thuộc diện thẩm duyệt PCCC khi lắp quạt trần còn phải xin phép chủ nhà xưởng trước khi khoan cấy.

Bảng tính sẵn cao độ cho từng cỡ quạt, ba bố cục điển hình và các lối thoát khi nhịp không còn khoảng trống nằm trong bảng tính sẵn cho xưởng có cầu trục — trang này chỉ đưa kết luận, không lặp lại phần tính toán.
